SA 1943 – Bipolartransistor für anspruchsvolle Schaltungen
Sie benötigen eine zuverlässige und leistungsstarke Schaltkomponente für Ihre komplexen Elektronikprojekte oder industriellen Anwendungen? Der SA 1943 Bipolartransistor, PNP, bietet mit seiner hohen Spannungs- und Strombelastbarkeit sowie seiner Leistungskapazität die ideale Lösung zur Überbrückung von Kapazitätsengpässen und zur präzisen Steuerung von Energieflüssen. Dieser Transistor richtet sich an Ingenieure, Entwickler und anspruchsvolle Hobbyisten, die auf bewährte Halbleitertechnologie für professionelle Ergebnisse setzen.
Leistungsstarke Spezifikationen für maximale Zuverlässigkeit
Der SA 1943 zeichnet sich durch seine herausragenden elektrischen Parameter aus, die ihn zu einer überlegenen Wahl gegenüber Standardlösungen machen. Die Nennspannung von 230V ermöglicht den Einsatz in Systemen, die höhere Potenzialunterschiede aufweisen, während der Strombelastbarkeit von 15A eine robuste Leistungsabgabe gewährleistet. Mit einer Verlustleistung von 150W kann der Transistor auch bei intensiver Beanspruchung stabil betrieben werden. Diese Kombination aus hoher Spannung, starkem Strom und signifikanter Leistung macht den SA 1943 zum Rückgrat für anspruchsvolle Schaltungen, bei denen Effizienz und Langlebigkeit im Vordergrund stehen.
Anwendungsbereiche des SA 1943 Bipolartransistors
Die Vielseitigkeit des SA 1943 eröffnet ein breites Spektrum an Einsatzmöglichkeiten in verschiedenen Domänen der Elektrotechnik und Elektronik:
- Leistungselektronik: Ideal für den Einsatz in Schaltnetzteilen, Stromversorgungen und Spannungsreglern, wo hohe Energieumwandlung und Effizienz gefordert sind.
- Audio-Verstärker: Seine Fähigkeit, hohe Ströme zu schalten, prädestiniert ihn für den Einsatz in leistungsstarken Audio-Endstufen, wo eine klare Signalwiedergabe und ausreichende Leistung für dynamische Klangerlebnisse unerlässlich sind.
- Motorsteuerungen: Geeignet für die präzise Steuerung von Gleichstrommotoren und anderen induktiven Lasten, bei denen eine zuverlässige Stromschaltung und Schutzmechanismen von Bedeutung sind.
- Industrielle Automatisierung: Kann in Steuerungsmodulen, Relaisansteuerungen und anderen Schalteinheiten industrieller Anlagen eingesetzt werden, um Prozesse zuverlässig zu regeln.
- Labor- und Prototypenentwicklung: Ein verlässliches Bauteil für Entwickler und Ingenieure, die in der Forschung und Entwicklung neue Schaltungen entwerfen und testen.

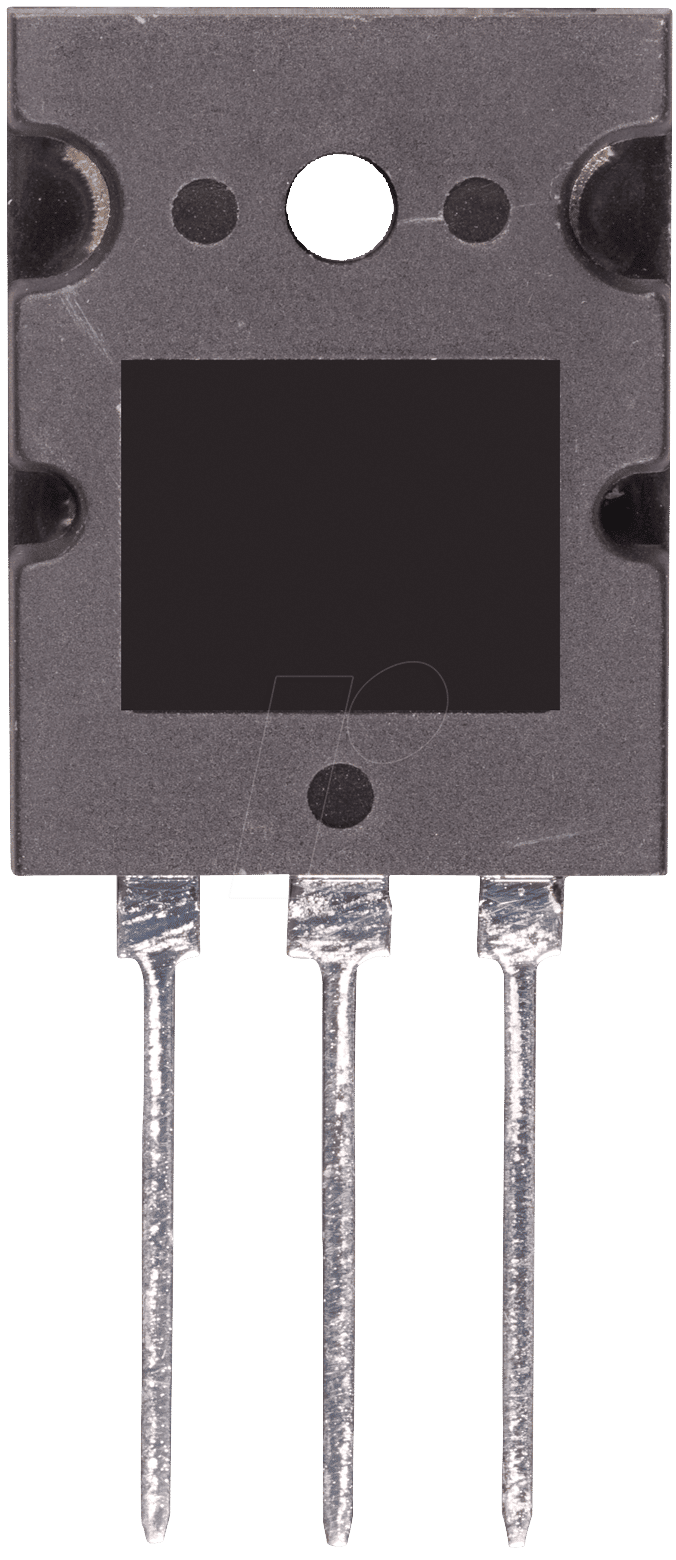

Konstruktion und Gehäuse – TO-3PL für optimale Wärmeabfuhr
Das TO-3PL-Gehäuse des SA 1943 ist speziell für Anwendungen konzipiert, bei denen eine effektive Wärmeableitung entscheidend ist. Dieses robuste Metallgehäuse mit den charakteristischen zwei Befestigungslöchern ermöglicht eine einfache Montage auf Kühlkörpern. Eine optimierte Wärmeübertragung ist essenziell, um die Betriebstemperatur des Transistors niedrig zu halten und somit seine Lebensdauer und Zuverlässigkeit zu maximieren. Das Design des TO-3PL-Gehäuses trägt maßgeblich zur Stabilität des Bauteils unter hoher Last bei und minimiert das Risiko von thermischem Durchgehen.
Technische Daten im Überblick
| Eigenschaft | Spezifikation |
|---|---|
| Transistortyp | Bipolartransistor |
| Technologie | PNP (Negativ-Positiv-Negativ) |
| Maximale Kollektor-Emitter-Spannung (Vce) | 230V |
| Maximaler Kollektorstrom (Ic) | 15A |
| Maximale Verlustleistung (Pd) | 150W |
| Gehäusetyp | TO-3PL |
| HFE (Stromverstärkungsfaktor) | Typische Werte im Bereich von 20-80, je nach spezifischer Ausführung und Betriebspunkt – für präzise Auslegung sind Datenblätter des Herstellers zu konsultieren. |
| Betriebstemperaturbereich | Umfassend, ausgelegt für industrielle Umgebungen – genaue Werte gemäß Herstellerdatenblatt. |
| Anwendungsfokus | Leistungsverstärkung, Schalten von hohen Lasten, Energieversorgungen. |
Qualität und Zuverlässigkeit von SA 1943
Der SA 1943 ist mehr als nur ein Bauteil; er ist ein Versprechen für Stabilität und Leistung in Ihren elektronischen Systemen. Durch die konsequente Einhaltung hoher Qualitätsstandards bei der Fertigung und die Verwendung von ausgewählten Materialien wird sichergestellt, dass dieser Bipolartransistor den Anforderungen moderner Elektronik gerecht wird. Die durchdachte Konstruktion und die robusten Spezifikationen machen ihn zu einer soliden Wahl für Projekte, bei denen Ausfallwahrscheinlichkeiten minimiert werden müssen und eine langfristige, zuverlässige Funktion gefragt ist. Im Vergleich zu minderwertigen Komponenten bietet der SA 1943 eine überlegene thermische Stabilität und eine höhere Widerstandsfähigkeit gegenüber transienten Überlastungen, was ihn zu einer Investition in die Langlebigkeit Ihrer Schaltungen macht.
Steuerung und Ansteuerung – Prinzipien für optimale Ergebnisse
Als PNP-Transistor wird der SA 1943 typischerweise durch eine negative Spannung am Basisanschluss relativ zum Emitter ein- und ausgeschaltet. Dies ermöglicht eine flexible Ansteuerung über Mikrocontroller oder andere Logikschaltungen. Die korrekte Dimensionierung des Basisstroms ist entscheidend, um den Transistor in den Sättigungsbereich zu treiben und eine maximale Stromleitung zu gewährleisten, oder ihn in den aktiven Bereich für lineare Verstärkungsanwendungen zu steuern. Eine sorgfältige Auslegung der Ansteuerschaltung verhindert Überspannungsspitzen und gewährleistet die Langlebigkeit des Bauteils. Die hohe Stromverstärkung (HFE) ermöglicht es, mit geringem Basissignal einen großen Kollektorstrom zu schalten, was zu einer effizienten Energieausnutzung führt.
Der Unterschied: Warum SA 1943 Standardlösungen übertrifft
Die überlegene Wahl des SA 1943 gegenüber weniger spezifizierten Bipolartransistoren liegt in seiner ganzheitlichen Leistungsfähigkeit. Während Standardbauteile oft an ihre Grenzen stoßen, wenn es um Spannungsfestigkeit oder Stromtragfähigkeit geht, liefert der SA 1943 konsistent hohe Werte. Die 150W Verlustleistung bedeuten, dass er auch unter anspruchsvollen Betriebsbedingungen seine Funktion ohne Überhitzungsprobleme erfüllen kann. Dies ist besonders in industriellen Umgebungen, wo Zuverlässigkeit oberste Priorität hat, von unschätzbarem Wert. Die Wahl des TO-3PL-Gehäuses ist ein weiterer Indikator für die Auslegung auf Leistung und Langlebigkeit, im Gegensatz zu einfacheren Kunststoffgehäusen, die bei hohen Temperaturen an ihre Grenzen stoßen können.
Optimierung von Energieeffizienz und Performance
Der SA 1943 Bipolartransistor ist darauf ausgelegt, die Effizienz Ihrer Schaltungen zu maximieren. Seine Fähigkeit, hohe Ströme bei gleichzeitig hoher Spannungsfestigkeit zu schalten, minimiert Energieverluste während des Schaltvorgangs. Dies führt zu einer reduzierten Wärmeentwicklung und einer insgesamt effizienteren Energienutzung. In Anwendungen wie Schaltnetzteilen oder Motorsteuerungen kann dies direkt zu einer Senkung des Energieverbrauchs und zu einer verbesserten Systemleistung beitragen. Die präzise Steuerbarkeit ermöglicht zudem eine feinfühlige Anpassung der Leistungsabgabe an die jeweiligen Anforderungen.
Verstärkung von Audio-Signalen mit Klarheit und Kraft
Für Audio-Enthusiasten und Entwickler von Hi-Fi-Systemen ist die Leistung und Linearität des Transistors entscheidend für die Klangqualität. Der SA 1943 kann in Leistungsverstärker-Stufen eingesetzt werden, die eine hohe Ausgangsleistung liefern, ohne die Integrität des Audiosignals zu beeinträchtigen. Seine Fähigkeit, stabile Ströme zu liefern und mit den erforderlichen Spannungen umzugehen, ermöglicht eine kraftvolle und gleichzeitig präzise Wiedergabe von Musik und Sprache. Dies ist besonders wichtig, um feine Nuancen und dynamische Unterschiede im Klangbild zu erhalten.
FAQ – Häufig gestellte Fragen zu SA 1943 – Bipolartransistor, PNP, 230V, 15A, 150W, TO-3PL
Kann der SA 1943 als Schalter verwendet werden?
Ja, der SA 1943 ist hervorragend als Hochleistungs-Schalter geeignet. Seine spezifizierten Strom- und Spannungswerte ermöglichen das effiziente Schalten von Lasten in verschiedenen Leistungsanwendungen.
Welche Art von Kühlung wird für den SA 1943 empfohlen?
Aufgrund seiner Leistung von 150W wird dringend die Verwendung eines geeigneten Kühlkörpers empfohlen, insbesondere bei Dauerbetrieb oder hoher Last. Das TO-3PL-Gehäuse ist für eine gute Wärmeabfuhr ausgelegt, aber ein zusätzlicher Kühlkörper maximiert die Lebensdauer und Zuverlässigkeit.
Ist der SA 1943 mit anderen Transistoren austauschbar?
Ein direkter Austausch ist nur möglich, wenn die elektrischen Parameter (Spannung, Strom, Leistung, HFE-Bereich) sowie das Gehäuse und die Pinbelegung exakt übereinstimmen. Es ist immer ratsam, das Datenblatt des SA 1943 und des zu ersetzenden Transistors sorgfältig zu prüfen.
Für welche Art von Netzteilen ist der SA 1943 besonders gut geeignet?
Der SA 1943 eignet sich besonders gut für lineare Spannungsregler und als Ausgangsstufe in Schaltnetzteilen, wo hohe Ströme und Spannungsfestigkeit gefragt sind. Seine Leistungsparameter erlauben auch den Einsatz in robusten Labornetzteilen.
Wie wird der SA 1943 angesteuert?
Als PNP-Transistor wird der SA 1943 typischerweise mit einer negativen Spannung am Basisanschluss relativ zum Emitter eingeschaltet. Die genaue Ansteuerung hängt von der spezifischen Schaltungsanwendung ab und sollte gemäß den Prinzipien der Bipolartransistor-Steuerung erfolgen.
Was bedeutet die Bezeichnung TO-3PL für das Gehäuse?
TO-3PL bezeichnet ein spezifisches Metallgehäuse für Leistungstransistoren. Es ist bekannt für seine gute Wärmeableitfähigkeit und Stabilität, was es für Hochleistungsanwendungen prädestiniert. Es verfügt in der Regel über Befestigungslöcher zur Montage auf Kühlkörpern.
Wo liegen die Vorteile des PNP-Transistors gegenüber einem NPN-Transistor in bestimmten Anwendungen?
PNP-Transistoren werden oft in „High-Side-Schaltungsdesigns“ bevorzugt, bei denen die Last zwischen dem Emitter des Transistors und Masse geschaltet ist. Die Steuerung erfolgt über eine positive Spannung an der Basis relativ zum Emitter. Dies kann in bestimmten Netzteil- oder Lastschaltungsdesigns von Vorteil sein.
