SA 1941 – Der Hochleistungs-PNP-Bipolartransistor für anspruchsvolle Schaltungen
Der SA 1941 HF-Bipolartransistor ist die ideale Lösung für Ingenieure und Elektronikenthusiasten, die robuste und zuverlässige Leistung in ihren Hochfrequenz- und Leistungselektronikanwendungen benötigen. Wenn Sie nach einem Bauteil suchen, das auch unter hoher Last stabil arbeitet und eine präzise Signalverarbeitung ermöglicht, ist dieser PNP-Transistor mit seiner bemerkenswerten Spannungs- und Stromtragfähigkeit die überlegene Wahl gegenüber Standardkomponenten, die oft an ihre Grenzen stoßen.
Maximale Leistung und Zuverlässigkeit für Ihre Projekte

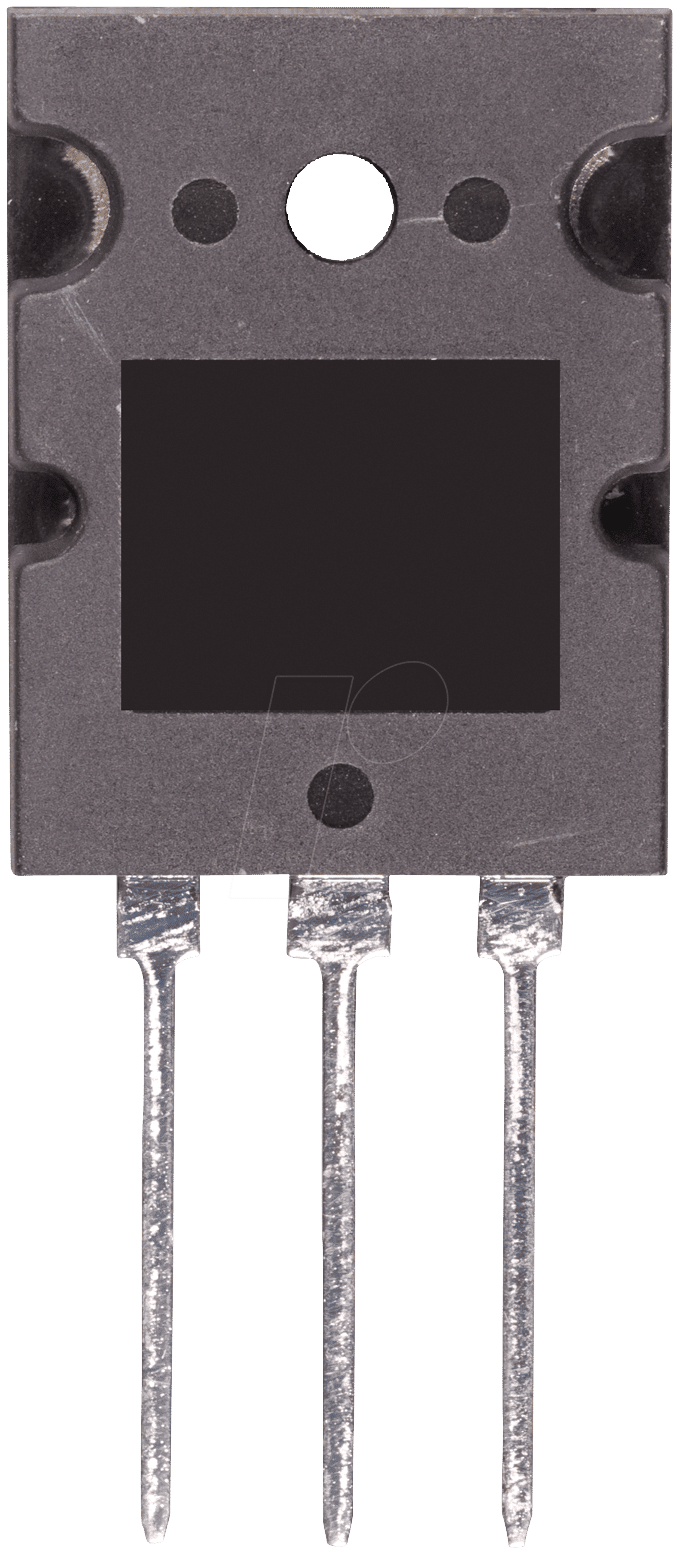

Der SA 1941 zeichnet sich durch eine Kombination aus hoher Spannungsfestigkeit (140V), beachtlicher Strombelastbarkeit (10A) und einer signifikanten Verlustleistung (100W) aus. Diese Spezifikationen positionieren ihn als eine erstklassige Komponente für eine Vielzahl von Anwendungen, von Audioverstärkern bis hin zu Schaltnetzteilen. Seine Bauform im TO-3PL Gehäuse gewährleistet eine exzellente Wärmeableitung, was für den stabilen und langlebigen Betrieb unter anspruchsvollen Bedingungen unerlässlich ist.
Hervorragende elektrische Eigenschaften für präzise Anwendungen
Die Leistungsfähigkeit des SA 1941 geht über bloße Zahlen hinaus. Als PNP-Bipolartransistor ermöglicht er eine effiziente Steuerung von Lastströmen in einer positiven Spannungsregelungsumgebung. Seine hohe Verstärkung (hFE) sorgt für eine präzise Verstärkung von Signalen, während die schnelle Schaltgeschwindigkeit und die geringen Sättigungsspannungen die Effizienz Ihrer Schaltungen maximieren. Dies ist besonders wichtig in Anwendungen, wo jedes Watt Energie zählt und Signalintegrität von höchster Bedeutung ist.
Anwendungsgebiete des SA 1941
Der SA 1941 ist nicht auf eine Nische beschränkt, sondern bietet vielseitige Einsatzmöglichkeiten:
- Audio-Endstufen: Liefert die nötige Leistung und Klarheit für HiFi-Systeme und professionelle Beschallungsanlagen.
- Schaltnetzteile: Ermöglicht effiziente und stabile Stromversorgungslösungen für eine breite Palette elektronischer Geräte.
- Leistungstreiber: Ideal für die Ansteuerung von Motoren, Relais und anderen leistungsintensiven Verbrauchern.
- HF-Sender und Empfänger: Bietet die nötige Robustheit und Signalqualität für anspruchsvolle Funkkommunikationssysteme.
- Labor- und Messgeräte: Gewährleistet präzise und zuverlässige Signalverarbeitung in Test- und Messumgebungen.
- Industrielle Steuerungen: Bietet die geforderte Langlebigkeit und Stabilität für industrielle Automatisierungsaufgaben.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Transistortyp | PNP Bipolar |
| Kollektor-Emitter-Spannung (VCEO) | 140 V |
| Kollektorstrom (IC) | 10 A |
| Verlustleistung (PD) | 100 W |
| Gehäusetyp | TO-3PL |
| Betriebstemperaturbereich | Umfassend für professionelle Anwendungen, optimiert für Wärmeableitung |
| HFE (Gleichstromverstärkungsfaktor) | Hohe Werte für präzise Steuerung, typischer Bereich für diese Leistungsklasse |
| Schaltgeschwindigkeit | Optimiert für Leistungsschaltungen, geringe Anstiegs- und Abfallzeiten |
Umfassende Vorteile des SA 1941
Die Wahl des SA 1941 Bipolartransistors für Ihre elektronischen Projekte bietet Ihnen entscheidende Vorteile, die weit über die reine Spezifikationsliste hinausgehen. Seine Konstruktion und seine elektrischen Eigenschaften sind darauf ausgelegt, Ihnen maximale Flexibilität und Sicherheit zu bieten.
- Überlegene Wärmeableitung: Das TO-3PL Gehäuse ist speziell für die effiziente Abfuhr von Abwärme konzipiert. Dies reduziert die thermische Belastung des Bauteils und erhöht die Lebensdauer erheblich, selbst bei Dauerbetrieb unter Volllast.
- Hohe Zuverlässigkeit unter Last: Die robuste Bauweise und die sorgfältige Auswahl der Materialien gewährleisten eine außergewöhnliche Stabilität und Zuverlässigkeit, auch in Umgebungen mit starken Strom- und Spannungsschwankungen.
- Präzise Signalverarbeitung: Die guten Verstärkungseigenschaften und die geringen parasitären Kapazitäten ermöglichen eine präzise Verstärkung und Weiterleitung von Signalen, was für hochauflösende Audioanwendungen und schnelle Schaltvorgänge unerlässlich ist.
- Breiter Einsatzbereich: Von leistungshungrigen Audio-Endstufen bis hin zu stabilen Schaltnetzteilen – der SA 1941 passt sich flexibel an verschiedenste Anforderungsprofile an.
- Langzeitstabilität: Die Komponente ist für eine lange Lebensdauer und konstante Performance ausgelegt, was Wartungskosten reduziert und die Betriebssicherheit erhöht.
- Kosteneffizienz durch Leistung: Trotz seiner Hochleistungsfähigkeiten bietet der SA 1941 ein hervorragendes Preis-Leistungs-Verhältnis, da er die Notwendigkeit mehrerer Bauteile in weniger leistungsfähigen Designs oft überflüssig macht.
FAQ – Häufig gestellte Fragen zu SA 1941 – HF-Bipolartransistor, PNP, 140V, 10A, 100W, TO-3PL
Welche Art von Kühlung wird für den SA 1941 empfohlen?
Aufgrund seiner hohen Verlustleistung von 100W und des TO-3PL Gehäuses wird dringend die Verwendung eines geeigneten Kühlkörpers empfohlen. Die Montage auf einem Kühlkörper mit ausreichender Oberfläche stellt sicher, dass die Betriebstemperatur des Transistors im zulässigen Bereich bleibt und seine Lebensdauer maximiert wird. Eine aktive Kühlung (Lüfter) kann bei extremen Lasten oder beengten Platzverhältnissen ratsam sein.
Ist der SA 1941 für den Einsatz in linearen Netzteilen geeignet?
Ja, der SA 1941 eignet sich hervorragend für den Einsatz in linearen Leistungstreibern und Regelschaltungen, wo seine hohe Spannungsfestigkeit und Stromtragfähigkeit für stabile Ausgangsspannungen sorgen. Er ist auch eine exzellente Wahl für Endstufen in Audioverstärkern, bei denen lineare Signalverarbeitung im Vordergrund steht.
Welche Vorteile bietet das TO-3PL Gehäuse gegenüber anderen Transistor-Gehäusen?
Das TO-3PL Gehäuse ist ein robustes Metallgehäuse, das eine sehr gute thermische Ankopplung an einen Kühlkörper ermöglicht. Im Vergleich zu kleineren Kunststoffgehäusen bietet es eine deutlich höhere Verlustleistungsfähigkeit und damit eine bessere Zuverlässigkeit bei hohen Strömen und Spannungen.
Wie unterscheidet sich ein PNP-Transistor wie der SA 1941 von einem NPN-Transistor?
Der Hauptunterschied liegt in der Stromflussrichtung. Bei einem PNP-Transistor fließt der Strom vom Kollektor zum Emitter, gesteuert durch eine negative Spannung am Basis-Emitter-Übergang. NPN-Transistoren leiten den Strom vom Emitter zum Kollektor, gesteuert durch eine positive Basis-Emitter-Spannung. Diese Eigenschaft macht PNP-Transistoren oft ideal für „High-Side Switching“-Anwendungen, bei denen die Last oberhalb des Transistors liegt.
Kann der SA 1941 für Hochfrequenz-Schaltungen verwendet werden?
Ja, der SA 1941 ist als HF-Bipolartransistor spezifiziert und eignet sich für Hochfrequenzanwendungen, bei denen Leistung und Robustheit erforderlich sind. Seine parasitären Kapazitäten und Induktivitäten sind für diese Frequenzbereiche optimiert, um eine effiziente Signalübertragung zu gewährleisten.
Wie kann ich sicherstellen, dass der SA 1941 die maximale Lebensdauer erreicht?
Neben der Verwendung eines angemessenen Kühlkörpers ist es wichtig, die maximal zulässigen Betriebsspannungen und -ströme sowie die Verlustleistung nicht zu überschreiten. Achten Sie auf eine saubere Lötverbindung und vermeiden Sie mechanische Belastungen des Gehäuses. Eine sorgfältige Auslegung der Schaltung, um Spannungsspitzen zu vermeiden, trägt ebenfalls zur Langlebigkeit bei.
Welche Arten von Schutzschaltungen sind für den SA 1941 empfehlenswert?
Je nach Anwendung können Schutzschaltungen wie Freilaufdioden bei induktiven Lasten (Motoren, Relais) oder Überspannungsbegrenzer (z.B. Zenerdioden oder Varistoren) sinnvoll sein, um den Transistor vor schädlichen Spannungsspitzen zu schützen. Auch eine Absicherung des Kollektorstroms durch eine Sicherung oder eine Strombegrenzungsschaltung erhöht die Zuverlässigkeit.
