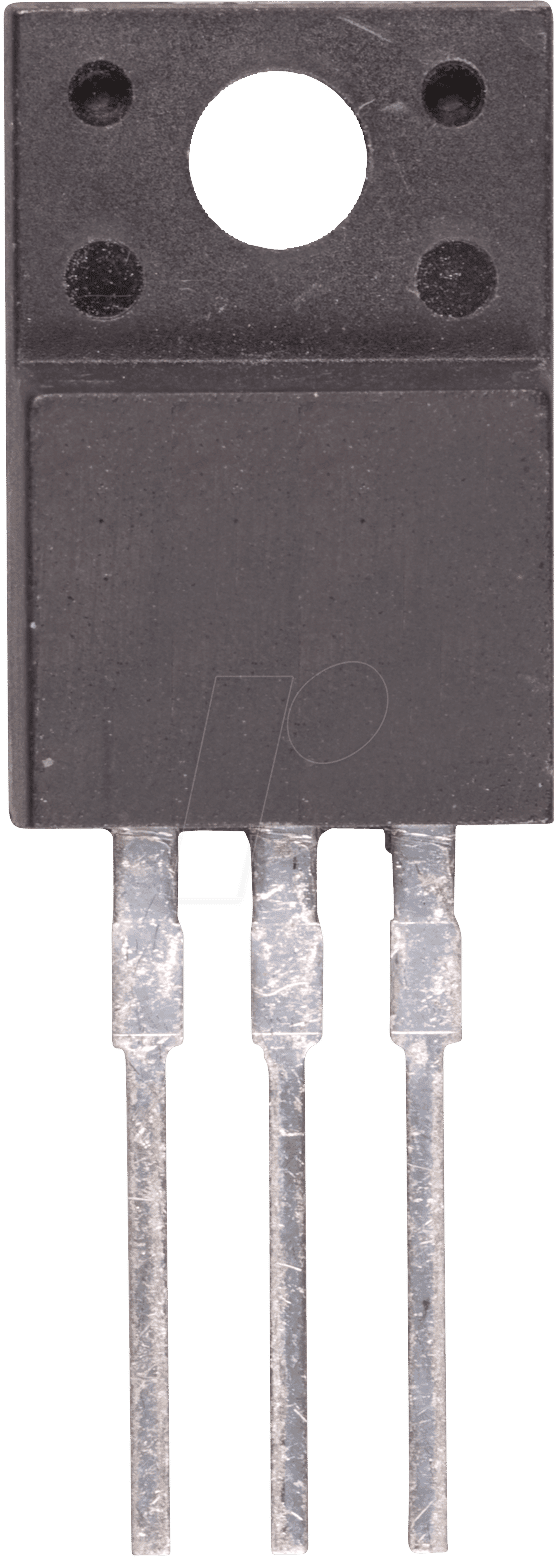

Leistungsstarker HF-Bipolartransistor SA 1668 für anspruchsvolle Elektronikanwendungen
Sie suchen einen zuverlässigen und leistungsstarken Bipolartransistor für Ihre Hochfrequenz-Schaltungen oder anspruchsvolle Schaltanwendungen? Der SA 1668 – HF-Bipolartransistor, PNP, 200V, 2A, 25W, TO-220F ist die ideale Komponente, wenn es auf Präzision, Robustheit und hohe Leistungsfähigkeit ankommt. Entwickelt für Ingenieure, Entwickler und versierte Hobbyisten, die keine Kompromisse bei der Qualität und Zuverlässigkeit ihrer Schaltungen eingehen wollen, bietet dieser Transistor exzellente elektrische Eigenschaften und eine herausragende thermische Performance.
Warum SA 1668 die überlegene Wahl ist
Im Vergleich zu herkömmlichen Bipolartransistoren zeichnet sich der SA 1668 durch seine optimierte Konstruktion und Materialauswahl aus, die speziell auf die Anforderungen von HF-Schaltungen zugeschnitten sind. Die hohe Spannungsfestigkeit von 200V ermöglicht den Einsatz in anspruchsvolleren Designs, während der Nennstrom von 2A und die Verlustleistung von 25W eine breite Palette von Anwendungen abdecken. Das TO-220F Gehäuse sorgt für eine effektive Wärmeableitung und einfache Montage, was ihn zu einer überlegenen Alternative für Projekte macht, die Langlebigkeit und konstante Performance erfordern.
Präzision in Hochfrequenz-Schaltungen
Der SA 1668 wurde mit dem Fokus auf exzellente Hochfrequenzeigenschaften entwickelt. Seine spezifische Dotierung und interne Struktur minimieren parasitäre Kapazitäten und Induktivitäten, die in HF-Anwendungen zu unerwünschten Signalverzerrungen und Leistungsverlusten führen können. Dies ermöglicht eine präzise Verstärkung und Schaltung von HF-Signalen, was ihn unerlässlich macht für:
- HF-Verstärkerstufen
- Oszillatoren
- Mischer-Schaltungen
- Leistungsregler im HF-Bereich
- Modulations- und Demodulationsschaltungen
Die PNP-Charakteristik des Transistors ist für viele Standard- und Spezialschaltungen von Vorteil, insbesondere dort, wo eine negative Vorspannung oder eine bestimmte Schaltungstopologie gefordert ist.
Zuverlässigkeit durch fortschrittliche Technologie
Die technologische Überlegenheit des SA 1668 manifestiert sich in seiner außergewöhnlichen Zuverlässigkeit und Langlebigkeit. Die sorgfältige Auswahl der Halbleitermaterialien und der Herstellungsprozess gewährleisten:
- Hohe Spannungsfestigkeit: Mit bis zu 200V Collector-Emitter-Spannung (VCEO) bewältigt der Transistor auch höhere Spannungsspitzen sicher.
- Robuste Strombelastbarkeit: Ein kontinuierlicher Collector-Strom (IC) von bis zu 2A ermöglicht den Einsatz in leistungsfähigeren Schaltungen.
- Effiziente Wärmeableitung: Die maximale Verlustleistung von 25W (PD) und das TO-220F Gehäuse mit guter thermischer Kopplung sorgen für einen stabilen Betrieb auch unter Last.
- Gute Verstärkungseigenschaften: Ein hoher Gleichstromverstärkungsfaktor (hFE) gewährleistet eine effiziente Signalverstärkung über einen weiten Strombereich.
- Zuverlässiger Betrieb im breiten Temperaturbereich: Die spezielle Bauweise erlaubt den Einsatz unter verschiedenen Umgebungsbedingungen.
Technische Spezifikationen und Eigenschaften
| Eigenschaft | Spezifikation |
|---|---|
| Transistortyp | Bipolar, PNP |
| Markenbezeichnung | SA 1668 |
| Maximale Collector-Emitter-Spannung (VCEO) | 200 V |
| Maximale Collector-Basis-Spannung (VCBO) | 200 V |
| Maximale Emitter-Basis-Spannung (VEBO) | 5 V |
| Maximaler kontinuierlicher Collector-Strom (IC) | 2 A |
| Maximaler Spitzen-Collector-Strom (ICM) | 3 A (typisch, abhängig von Impulsbreite und Tastgrad) |
| Maximale Verlustleistung (PD) | 25 W (mit entsprechendem Kühlkörper) |
| Gleichstromverstärkungsfaktor (hFE) | Typisch 100 – 300 (bei verschiedenen Collector-Strömen und Spannungen) |
| Übergangsfrequenz (fT) | Mehrere hundert MHz, optimiert für HF-Anwendungen |
| Gehäuseform | TO-220F (mit Flansch zur Montage und Wärmeableitung) |
| Betriebstemperaturbereich | -55 °C bis +150 °C (typisch) |
| Anwendungsgebiete | HF-Verstärkung, Leistungsschaltung, Signalverarbeitung, Netzteilregelung |
Häufig gestellte Fragen zu SA 1668 – HF-Bipolartransistor, PNP, 200V, 2A, 25W, TO-220F
Welche spezifischen HF-Anwendungen sind mit dem SA 1668 besonders gut realisierbar?
Der SA 1668 eignet sich hervorragend für die Konstruktion von HF-Vorverstärkern, breitbandigen Verstärkern, Oszillatoren, Mischer-Schaltungen sowie für die Signalverarbeitung in Funkkommunikationssystemen und Messgeräten, wo eine hohe Bandbreite und geringe Verzerrungen gefordert sind.
Ist das TO-220F Gehäuse ausreichend für die angegebene Verlustleistung von 25W?
Das TO-220F Gehäuse bietet eine gute Grundlage für die Wärmeableitung. Um die volle Verlustleistung von 25W sicher zu erreichen, wird jedoch in der Regel die Montage auf einem geeigneten Kühlkörper mit ausreichender thermischer Kopplung und ggf. guter Luftzirkulation empfohlen.
Wie verhält sich der Gleichstromverstärkungsfaktor (hFE) des SA 1668 über den Strombereich?
Wie bei den meisten Bipolartransistoren variiert der hFE-Wert auch beim SA 1668 je nach Collector-Strom und Betriebstemperatur. Typischerweise sind die Werte bei mittleren Strömen am höchsten und können bei sehr niedrigen oder sehr hohen Strömen abfallen. Genaue Datenblattinformationen geben Aufschluss über die genauen Charakteristiken.
Kann der SA 1668 auch für reine Schaltanwendungen eingesetzt werden?
Ja, obwohl der Fokus auf HF-Anwendungen liegt, ist der SA 1668 aufgrund seiner Spannungs- und Stromfestigkeit auch für viele allgemeine Schaltanwendungen im Niedervoltbereich geeignet, insbesondere wenn eine PNP-Charakteristik gewünscht ist und die Schalthäufigkeit im Bereich von Kilohertz liegt.
Welche Art von Kühlkörpern werden für den SA 1668 empfohlen?
Für die meisten Anwendungen, bei denen die volle Verlustleistung von 25W ausgenutzt wird, sind passive Kühlkörper mit Lamellen zur Oberflächenvergrößerung, die eine gute Luftzirkulation ermöglichen, empfehlenswert. Bei extremen Belastungen oder in beengten Umgebungen können auch aktive Kühllösungen wie Lüfter in Betracht gezogen werden. Die Auswahl hängt von der Umgebungsstemperatur und der spezifischen Verlustleistung ab.
Wie unterscheidet sich das TO-220F Gehäuse von einem Standard TO-220 Gehäuse?
Das TO-220F Gehäuse unterscheidet sich vom Standard TO-220 Gehäuse in der Regel durch eine integrierte Isolationsschicht (oft eine Mylar-Folie oder ähnliches Material) zwischen dem Metallflansch und der Grundplatte. Dies ermöglicht die direkte Montage auf einer leitfähigen Oberfläche oder einem Kühlkörper, ohne dass zusätzliche Isolationsmaterialien wie Glimmerscheiben oder Isoliermanschetten für die Befestigungsschraube erforderlich sind.
Ist der SA 1668 ein NPN- oder ein PNP-Transistor?
Der SA 1668 ist ein PNP-Bipolartransistor. Dies bedeutet, dass der Strom typischerweise vom Emitter zum Collector fließt und die Basisspannung niedriger sein muss als die Emitterspannung, um den Transistor einzuschalten.
