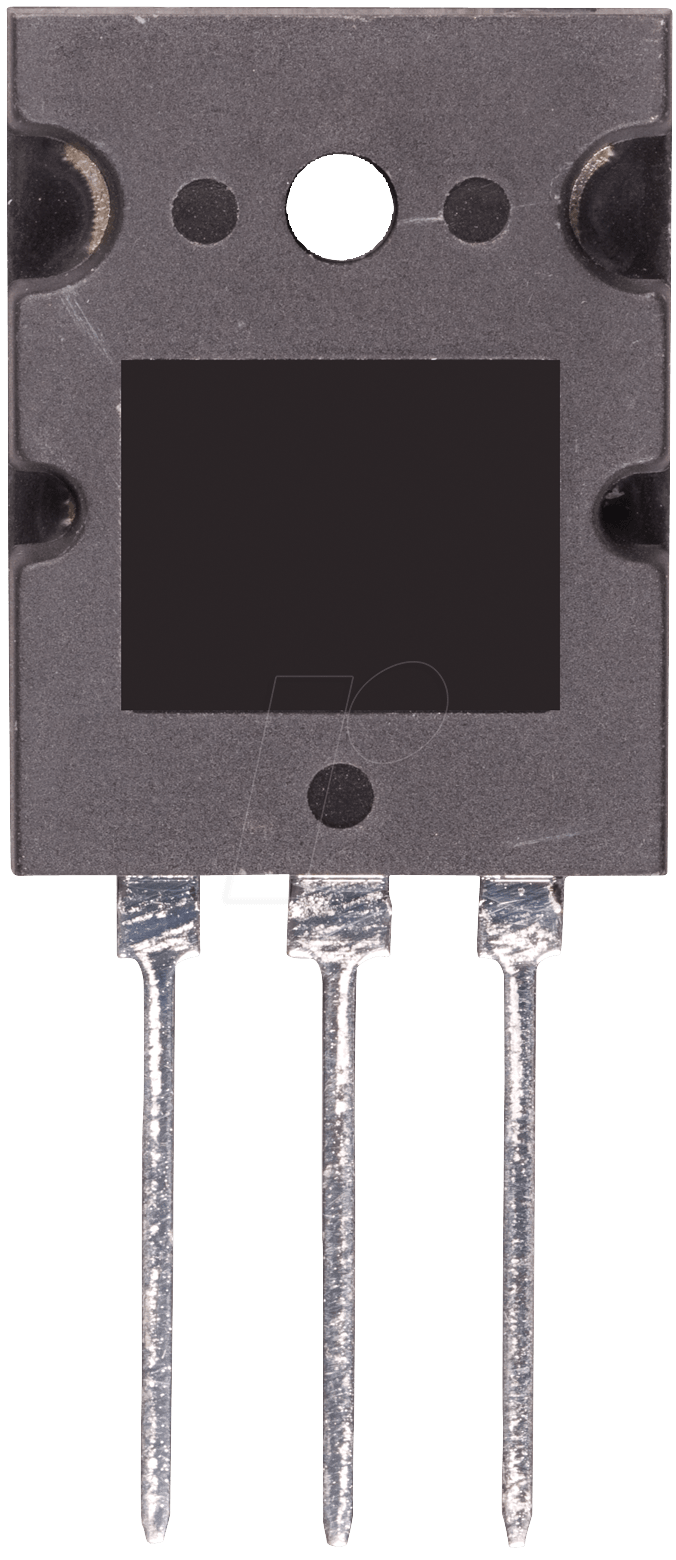

Leistungsstarker HF-Bipolartransistor für anspruchsvolle Schaltungen: SA 1553
Suchen Sie nach einer zuverlässigen und leistungsstarken Komponente für Ihre Hochfrequenz-Schaltungen oder Stromversorgungen? Der SA 1553 HF-Bipolartransistor in PNP-Technologie wurde speziell entwickelt, um die Anforderungen anspruchsvoller elektronischer Anwendungen zu erfüllen. Ideal für Ingenieure, Entwickler und erfahrene Hobbyisten, die maximale Leistung und Stabilität in ihren Designs benötigen.
Überlegene Leistung und Zuverlässigkeit: Warum SA 1553?
Im Vergleich zu herkömmlichen Bipolartransistoren bietet der SA 1553 eine herausragende Kombination aus hoher Spannungsfestigkeit (230V), exzellenter Strombelastbarkeit (15A) und beeindruckender Leistungsdissipation (150W). Diese robusten Spezifikationen machen ihn zur ersten Wahl für Anwendungen, bei denen Effizienz, thermische Stabilität und eine lange Lebensdauer entscheidend sind. Die präzise Fertigung im TO-247 Gehäuse gewährleistet eine optimale Wärmeableitung und einfache Montage in Ihrer Schaltung.
Kernmerkmale und technische Exzellenz
Der SA 1553 zeichnet sich durch seine speziell optimierte Halbleiterstruktur aus, die eine hohe Verstärkung über einen weiten Frequenzbereich ermöglicht. Die PNP-Konfiguration ist in vielen Leistungselektronik-Anwendungen, insbesondere als Gegentaktendstufe oder in Schaltreglern, unverzichtbar.
- Hohe Spannungsfestigkeit: Mit einer maximalen Kollektor-Emitter-Spannung (VCEO) von 230V eignet sich der Transistor für Anwendungen, die höhere Spannungsniveaus erfordern und bietet eine signifikante Designreserve gegenüber Standardkomponenten.
- Beeindruckende Strombelastbarkeit: Ein kontinuierlicher Kollektorstrom (IC) von bis zu 15A ermöglicht den Einsatz in leistungshungrigen Schaltungen, wo eine hohe Stromaufnahme bewältigt werden muss, ohne die thermische Belastungsgrenze zu überschreiten.
- Effiziente Leistungsdissipation: Mit einer maximalen Verlustleistung (PD) von 150W, besonders bei richtiger Kühlung, kann der SA 1553 erhebliche Wärmemengen abführen. Dies ist entscheidend für die Langlebigkeit und Zuverlässigkeit unter Volllast.
- TO-247 Gehäuse: Dieses robuste und weit verbreitete Gehäuse bietet eine ausgezeichnete thermische Anbindung an Kühlkörper und erleichtert die mechanische Befestigung auf Leiterplatten oder Kühlprofilen.
- PNP-Charakteristik: Die PNP-Bauform ist essentiell für viele invertierende Schaltungen und Gegentaktverstärker, was diesen Transistor zu einem vielseitigen Baustein macht.
- Optimierte Hochfrequenzeigenschaften: Der Transistor ist speziell für den Einsatz in Hochfrequenzanwendungen konzipiert, wo schnelle Schaltzeiten und geringe parasitäre Effekte von Bedeutung sind.
Detaillierte Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | HF-Bipolartransistor |
| Technologie | PNP |
| Maximale Kollektor-Emitter-Spannung (VCEO) | 230V |
| Maximaler kontinuierlicher Kollektorstrom (IC) | 15A |
| Maximale Verlustleistung (PD) | 150W (mit adäquater Kühlung) |
| Gehäuseform | TO-247 |
| Einsatzbereich | Hochfrequenzschaltungen, Leistungselektronik, Schaltnetzteile, Audioverstärker |
| Thermischer Widerstand (Gehäuse zu Umgebung) | Sehr gering durch TO-247 Gehäuse, optimiert für Wärmeableitung |
Anwendungsgebiete und Design-Implikationen
Der SA 1553 HF-Bipolartransistor ist eine Schlüsselkomponente für eine Vielzahl von anspruchsvollen elektronischen Designs. Seine Fähigkeit, hohe Spannungen und Ströme bei gleichzeitig hoher Verlustleistung zu bewältigen, macht ihn ideal für:
- Leistungsverstärker: Ob in professionellen Audioanwendungen oder in industriellen Signalverarbeitungsgeräten, der SA 1553 liefert die nötige Leistung und Verzerrungsarmut.
- Schaltnetzteile und Stromversorgungen: Die hohe Schaltfrequenzfähigkeit und Spannungsfestigkeit ermöglichen effiziente und kompakte Designs für eine breite Palette von Spannungsbereichen.
- HF-Sender und Empfänger: In der Funktechnik spielt die präzise Steuerung von Hochfrequenzsignalen eine entscheidende Rolle. Der SA 1553 bietet die notwendige Bandbreite und Stabilität.
- Motorsteuerungen: Für die Ansteuerung von Elektromotoren, bei denen hohe Ströme und dynamische Lastwechsel auftreten, ist dieser Transistor eine robuste Lösung.
- Industrielle Automatisierung: In Steuergeräten und Aktuatoren, die eine zuverlässige und leistungsfähige Schaltung erfordern.
Die Wahl des SA 1553 bedeutet eine Investition in die Langlebigkeit und Performance Ihrer Schaltung. Durch die Reduzierung der Anzahl an benötigten Komponenten und die Minimierung von thermischen Problemen trägt er zur Gesamtsystemzuverlässigkeit bei.
FAQs – Häufig gestellte Fragen zu SA 1553 – HF-Bipolartransistor, PNP, 230V, 15A, 150W, TO-247
Kann der SA 1553 Transistor auch in Niederspannungsanwendungen eingesetzt werden?
Ja, der SA 1553 kann durchaus in Niederspannungsanwendungen eingesetzt werden. Seine hohen Spezifikationen bieten hierbei eine erhebliche Designreserve, was zu erhöhter Zuverlässigkeit und geringerer thermischer Belastung führen kann. Für optimale Effizienz und performance ist es jedoch ratsam, die Schaltungsdimensionierung auf die spezifische Anwendung abzustimmen.
Welche Art von Kühlung ist für den SA 1553 empfehlenswert?
Aufgrund seiner hohen Verlustleistung von bis zu 150W ist eine adäquate Kühlung unerlässlich. Die TO-247 Gehäuseform ist für die Montage auf einem Kühlkörper optimiert. Die Größe und Art des benötigten Kühlkörpers hängt von der spezifischen Anwendung, der Umgebungstemperatur und der tatsächlichen Leistungsaufnahme ab. Eine Simulation oder Berechnung der thermischen Belastung wird dringend empfohlen.
Ist der SA 1553 für den Einsatz in Audioverstärkern geeignet?
Absolut. Mit seiner hohen Strombelastbarkeit und guten Hochfrequenzeigenschaften eignet sich der SA 1553 hervorragend für die Endstufen von Hochleistungs-Audioverstärkern, wo eine saubere Signalwiedergabe und ausreichende Leistungsreserven gefordert sind. Die PNP-Charakteristik ist hierbei oft entscheidend für symmetrische Schaltungen.
Was bedeutet die PNP-Technologie für die Schaltung?
Die PNP-Technologie bezeichnet einen Bipolartransistor, bei dem die Mehrheit der Ladungsträger Löcher sind. Dies bedeutet, dass der Stromfluss vom Emitter zum Kollektor fließt, wenn die Basis relativ zum Emitter negativ vorgespannt ist. PNP-Transistoren sind oft die Gegenstücke zu NPN-Transistoren und werden häufig in Gegentakt-Endstufen, als High-Side-Schalter oder in invertierenden Schaltungen eingesetzt.
Bietet der SA 1553 einen Schutz gegen Überspannung oder Überstrom?
Der Transistor selbst besitzt keine integrierten Schutzschaltungen gegen Überspannung oder Überstrom. Diese Funktionalitäten müssen durch externe Schaltungen, wie beispielsweise Schutzdioden, Sicherungen oder spezielle Überwachungsschaltungen, realisiert werden, um den Transistor und die umgebende Schaltung zu schützen.
Wie unterscheidet sich der SA 1553 von einem MOSFET in ähnlichen Leistungsklassen?
Bipolartransistoren wie der SA 1553 werden durch Strom an der Basis gesteuert, während MOSFETs durch Spannung an ihrem Gate gesteuert werden. Bipolartransistoren bieten oft eine höhere Stromverstärkung und können bei sehr hohen Strömen eine niedrigere Leitungsverlustleistung aufweisen. MOSFETs hingegen schalten in der Regel schneller und benötigen kein Basisstrom zur Aufrechterhaltung des eingeschalteten Zustands, was sie für sehr hohe Schaltfrequenzen und geringe Verlustleistungen bei geringer Last vorteilhafter macht.
Ist der SA 1553 für den Einsatz in Schaltnetzteilen mit hoher Ausgangsspannung geeignet?
Ja, die hohe Spannungsfestigkeit von 230V macht den SA 1553 zu einer ausgezeichneten Wahl für Schaltnetzteile, die höhere Ausgangsspannungen liefern müssen. In Kombination mit seiner hohen Strombelastbarkeit und Leistungsdissipation kann er die notwendigen Leistungsparameter zuverlässig liefern.
