Leistungsstarker PNP-Bipolartransistor für anspruchsvolle HF-Anwendungen
Der SA 1491 – HF-Bipolartransistor, PNP, 140V, 10A, 100W, TO-3PN ist die ideale Lösung für Ingenieure und Entwickler, die in anspruchsvollen Hochfrequenzschaltungen höchste Zuverlässigkeit und präzise Leistung benötigen. Dieser Transistor wurde speziell entwickelt, um Spitzenströme und hohe Spannungen effizient zu schalten und somit kritische Komponenten in professionellen Audioverstärkern, HF-Generatoren oder Leistungsmodulen zu schützen und zu steuern.
Maximale Performance und Zuverlässigkeit: Warum der SA 1491 die überlegene Wahl ist
Im Gegensatz zu Standardtransistoren, die oft Kompromisse bei Spannungsfestigkeit, Strombelastbarkeit oder thermischer Leistung eingehen, bietet der SA 1491 eine herausragende Kombination aus allen drei Parametern. Seine robuste Bauweise und die optimierte Halbleitertechnologie gewährleisten eine außergewöhnliche Stabilität unter extremen Betriebsbedingungen. Dies bedeutet für Sie: geringeres Risiko von Bauteilausfällen, längere Lebensdauer Ihrer Schaltungen und konsistente Performance, auch bei Dauerbelastung. Die hohe Leistungsdissipation von 100W minimiert die Notwendigkeit für aufwändige Kühlsysteme und spart Platz in Ihrem Design.
Überlegene Eigenschaften für kritische Schaltkreise
Der SA 1491 zeichnet sich durch eine Reihe von Merkmalen aus, die ihn für professionelle Anwendungen unverzichtbar machen:
- Hohe Spannungsfestigkeit: Mit einer maximalen Kollektor-Emitter-Spannung (VCEO) von 140V ist er prädestiniert für Schaltungen, die ein hohes Potenzialmanagement erfordern, wie z.B. in Hochspannungsnetzgeräten oder HF-Endstufen.
- Signifikante Strombelastbarkeit: Die Fähigkeit, kontinuierlich 10A zu schalten, ermöglicht den Einsatz in leistungsintensiven Applikationen, bei denen geringere Transistoren schnell an ihre Grenzen stoßen würden.
- Exzellente Leistungsdissipation: Die Nennleistung von 100W garantiert, dass der Transistor auch bei intensiver Nutzung kühl bleibt, was thermische Probleme und eine reduzierte Lebensdauer verhindert.
- Stabile HF-Eigenschaften: Speziell für Hochfrequenzanwendungen optimiert, bietet der SA 1491 eine hohe Verstärkung und geringe parasitäre Kapazitäten, was für einen effizienten und störungsarmen Betrieb unerlässlich ist.

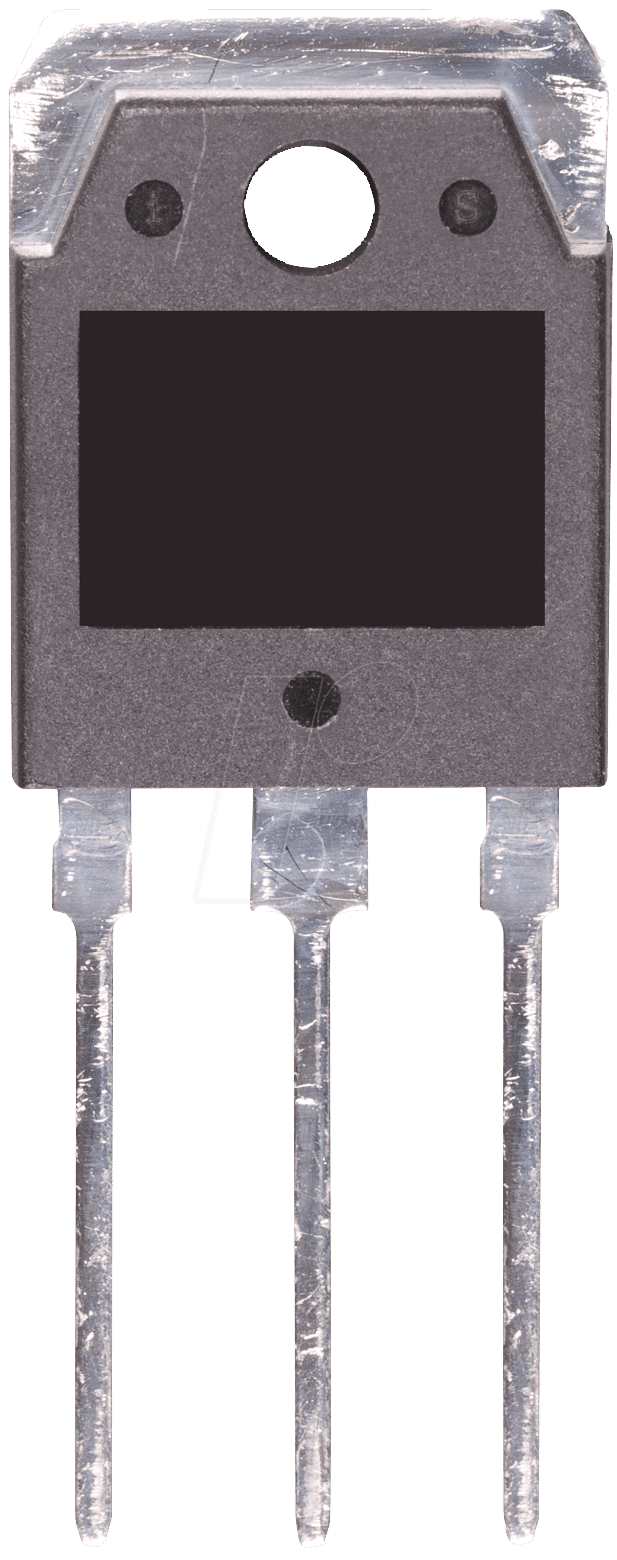

- Robuste TO-3PN Bauform: Das TO-3PN-Gehäuse ist bekannt für seine hervorragende Wärmeabfuhr und mechanische Stabilität, was eine einfache Montage und zuverlässige Verbindung in industriellen Umgebungen gewährleistet.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Transistortyp | Bipolartransistor, PNP |
| Maximale Kollektor-Emitter-Spannung (VCEO) | 140 V |
| Maximale Kollektorstrom (IC) | 10 A (kontinuierlich) |
| Maximale Leistungsdissipation (PD) | 100 W |
| Gehäuseform | TO-3PN |
| Einsatzbereich | Hochfrequenzschaltungen, Leistungsverstärker, Schaltanwendungen |
| Thermische Charakteristik | Hohe thermische Leitfähigkeit des Gehäuses für effiziente Wärmeabfuhr |
| Elektrische Kennwerte | Optimierte Parameter für hohe Verstärkung und geringe Verzerrung im HF-Bereich |
Anwendungsgebiete: Wo der SA 1491 seine Stärken ausspielt
Die Vielseitigkeit des SA 1491 ermöglicht seinen Einsatz in einer breiten Palette von anspruchsvollen elektronischen Systemen:
- Professionelle Audioverstärker: Als Leistungstransistor in Endstufen sorgt er für saubere und kraftvolle Signalverarbeitung bei hohen Lautstärken.
- HF-Leistungsschalter: In HF-Generatoren und Sendeschaltungen übernimmt er die Steuerung hoher HF-Leistungen.
- Netzteiltechnik: Als Teil von geregelten Schaltnetzteilen oder linearen Leistungsreglern gewährleistet er eine stabile Stromversorgung.
- Industrielle Steuerungs- und Automatisierungstechnik: Seine Robustheit und Leistungsfähigkeit machen ihn zur ersten Wahl für anspruchsvolle industrielle Anwendungen.
- Labor- und Messtechnik: In präzisionsinstrumenten, die hohe Ströme und Spannungen im HF-Bereich managen müssen.
Qualitätsmerkmale und Materialtechnologie
Der SA 1491 wird unter strengsten Qualitätskontrollen gefertigt, um eine gleichbleibend hohe Leistung zu garantieren. Die verwendete Halbleitertechnologie optimiert die elektrischen Eigenschaften für den HF-Betrieb. Das TO-3PN-Gehäuse, typischerweise aus einer Kombination von Metall (für Kühlung und Abschirmung) und einem robusten Isoliermaterial, ist darauf ausgelegt, mechanischen Belastungen standzuhalten und eine effiziente Wärmeableitung zu gewährleisten. Dies reduziert die Joulesche Wärmeentwicklung im Halbleiterkern und verlängert die Lebensdauer des Bauteils signifikant.
FAQ – Häufig gestellte Fragen zu SA 1491 – HF-Bipolartransistor, PNP, 140V, 10A, 100W, TO-3PN
Welche Art von Schaltungen eignet sich am besten für den SA 1491?
Der SA 1491 ist ideal für Hochfrequenz-Leistungsanwendungen, wie professionelle Audioverstärker, HF-Generatoren, Schaltnetzteile und industrielle Steuerungen, die eine hohe Spannungs- und Strombelastbarkeit sowie eine gute Wärmeableitung erfordern.
Ist der SA 1491 für den Einsatz in Digital- oder Analogschaltungen geeignet?
Aufgrund seiner Natur als Bipolartransistor eignet sich der SA 1491 primär für analoge Verstärker- und Leistungsschaltkreise. Er kann jedoch auch in digitalen Leistungstreiberschaltungen eingesetzt werden, wo er die notwendige Stromstärke und Spannungsfestigkeit liefert.
Welche Art von Kühlung wird für den SA 1491 empfohlen?
Obwohl das TO-3PN-Gehäuse eine gute Wärmeableitung bietet, wird für den Dauerbetrieb unter Volllast die Montage auf einem geeigneten Kühlkörper dringend empfohlen, um die maximale Leistungsdissipation von 100W sicher zu erreichen und die Lebensdauer des Transistors zu maximieren.
Kann der SA 1491 als Schalter oder als Verstärker eingesetzt werden?
Ja, der SA 1491 kann sowohl als leistungsstarker Schalter in Schaltkreisen als auch als Verstärkerkomponente in analogen oder HF-Anwendungen eingesetzt werden. Seine Spezifikationen unterstützen beide Betriebsweisen.
Was bedeutet die PNP-Polarität für den Anschluss?
Als PNP-Transistor wird der Kollektor typischerweise an ein negatives Potenzial angeschlossen, während der Emitter an ein höheres Potenzial gebunden wird. Die Basis wird positiv gegenüber dem Emitter angesteuert, um den Transistor einzuschalten. Die genaue Verschaltung hängt von der spezifischen Schaltungstopologie ab.
Welche Schutzmaßnahmen sind bei der Verwendung des SA 1491 ratsam?
Es ist ratsam, den Transistor vor Überspannungen und Überströmen zu schützen. Die korrekte Dimensionierung von Vorwiderständen an der Basis sowie gegebenenfalls die Verwendung von Schutzdioden (z.B. Freilaufdioden in induktiven Lasten) sind gängige Praktiken.
Wie unterscheidet sich der SA 1491 von anderen PNP-Transistoren auf dem Markt?
Der SA 1491 hebt sich durch seine Kombination aus hoher Spannungsfestigkeit (140V), hoher Strombelastbarkeit (10A) und exzellenter Leistungsdissipation (100W) in einem robusten TO-3PN-Gehäuse ab. Diese Spezifikationen sind für sehr anspruchsvolle HF- und Leistungsschaltungen optimiert, die über die Fähigkeiten von Standardtransistoren hinausgehen.
