Leistungsstarke Schalt- und Verstärkerlösungen mit dem SA 1490 – HF-Bipolartransistor, PNP
Für Ingenieure, Entwickler und Elektronik-Enthusiasten, die eine zuverlässige und leistungsstarke Lösung für anspruchsvolle Schalt- und Verstärkungsanwendungen suchen, bietet der SA 1490 – HF-Bipolartransistor, PNP, eine herausragende Wahl. Dieses Bauteil wurde konzipiert, um die Grenzen herkömmlicher Transistoren zu überwinden und präzise Kontrolle in Hochfrequenz- und Leistungsapplikationen zu gewährleisten. Wenn Sie ein robustes Bauteil für anspruchsvolle Schaltungen benötigen, das auch unter Belastung eine stabile Performance liefert, ist der SA 1490 die ideale Komponente.
Technische Überlegenheit des SA 1490
Der SA 1490 zeichnet sich durch seine exzellente Kombination aus hoher Spannungsfestigkeit, Strombelastbarkeit und Leistungsdissipation aus. Diese Eigenschaften machen ihn zu einer bevorzugten Option für Applikationen, bei denen Zuverlässigkeit und Effizienz im Vordergrund stehen. Im Vergleich zu weniger spezialisierten Bipolartransistoren bietet der SA 1490 eine überlegene Leistung, insbesondere im Hochfrequenzbereich und bei höheren Leistungsanforderungen, was ihn von Standardlösungen abhebt.
Anwendungsbereiche und Leistungsfähigkeit
Der SA 1490 ist ein vielseitiger HF-Bipolartransistor, der sich für eine breite Palette von Anwendungen eignet. Seine PNP-Charakteristik in Verbindung mit der hohen Spannungs- und Stromkapazität eröffnet vielfältige Einsatzmöglichkeiten.
- Leistungsverstärker: Ideal für die Auslegung von Audio- und HF-Endstufen, bei denen eine präzise Signalverstärkung und hohe Ausgangsleistung gefordert sind.
- Schaltanwendungen: Eignet sich hervorragend für Hochfrequenz-Schaltkreise, wie sie in der Telekommunikation, in Messgeräten oder in Stromversorgungen zu finden sind. Die schnelle Schaltgeschwindigkeit minimiert Verluste.
- HF-Sender und -Empfänger: Bietet die notwendige Leistung und Stabilität für den Einsatz in verschiedenen Stufen von Sende- und Empfangsschaltungen.
- Motortreiber: Kann zur Ansteuerung von Motoren eingesetzt werden, insbesondere in Anwendungen, die eine präzise Regelung und gute Wärmeableitung erfordern.
- Netzteil- und Spannungsregler: Seine Robustheit und Spannungsfestigkeit machen ihn zu einer geeigneten Komponente für die Realisierung von stabilen und effizienten Stromversorgungen.
Vorteile des SA 1490 Bipolartransistors
Die Auswahl des SA 1490 als Kernkomponente in Ihren Schaltungen bietet eine Reihe signifikanter Vorteile:
- Hohe Spannungsfestigkeit (120V): Ermöglicht den Einsatz in Applikationen, die höhere Spannungspegel erfordern, ohne Kompromisse bei der Sicherheit und Zuverlässigkeit.
- Signifikante Strombelastbarkeit (8A): Bietet die Kapazität, auch bei anspruchsvollen Lasten einen hohen Strom zu führen, was ihn für Leistungsanwendungen prädestiniert.
- Effiziente Leistungsdissipation (80W): Die hohe thermische Belastbarkeit reduziert die Notwendigkeit für aufwendige Kühlsysteme und gewährleistet eine längere Lebensdauer und stabilere Funktion des Bauteils.
- Breiter Frequenzbereich: Durch die Eignung für Hochfrequenzanwendungen (HF) ist der Transistor vielseitig in der modernen Kommunikationstechnik und Messtechnik einsetzbar.

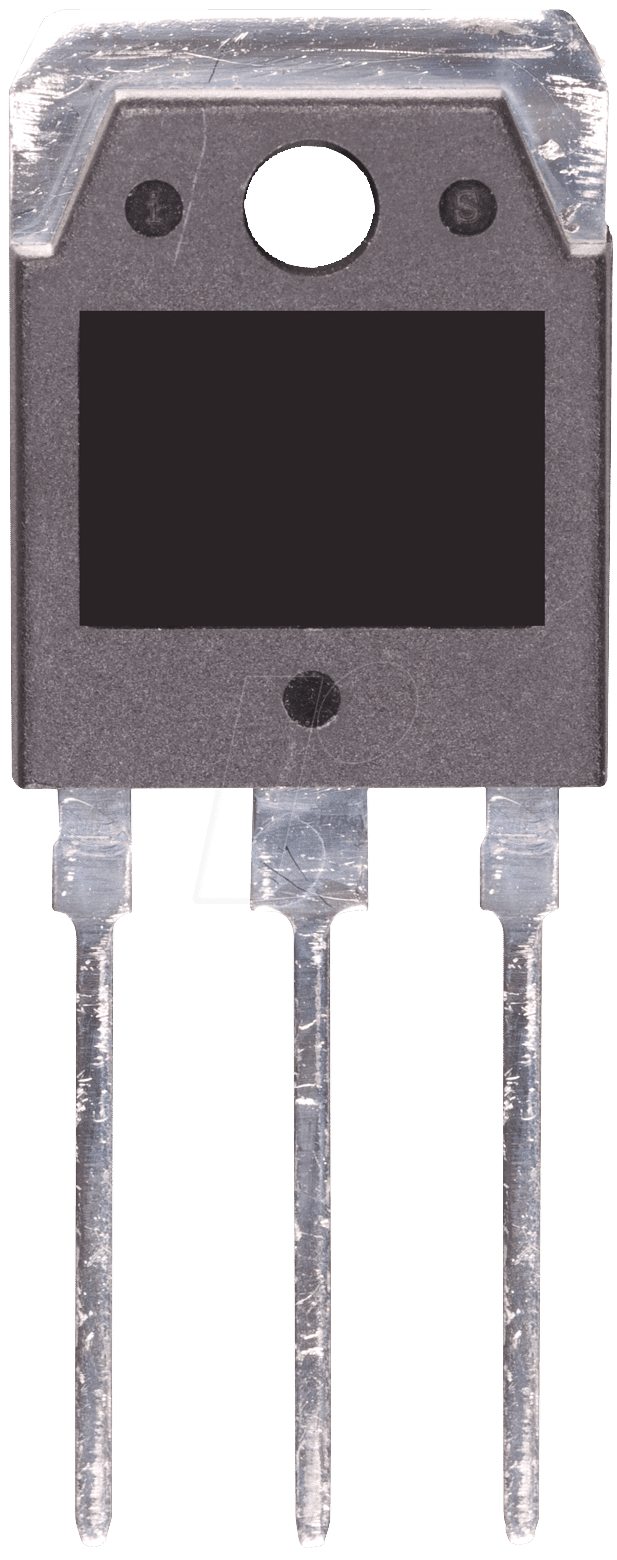

- Robuste TO-3PN Bauform: Die etablierte TO-3PN Gehäuseform gewährleistet eine gute Wärmeableitung und mechanische Stabilität, was für leistungsintensive Anwendungen unerlässlich ist.
- PNP-Technologie: Bietet spezifische Schaltcharakteristiken, die in vielen Schaltungsdesigns, insbesondere in der Verstärkertechnik, vorteilhaft sind.
- Hohe Zuverlässigkeit und Langlebigkeit: Sorgfältig gefertigte Transistoren wie der SA 1490 sind für ihre Beständigkeit und ihren langfristigen Betrieb unter spezifizierten Bedingungen bekannt.
Technische Spezifikationen im Detail
Die präzisen technischen Spezifikationen des SA 1490 sind entscheidend für eine erfolgreiche Schaltungsentwicklung. Hier sind die wichtigsten Parameter übersichtlich dargestellt:
| Eigenschaft | Wert / Beschreibung |
|---|---|
| Bauteiltyp | HF-Bipolartransistor |
| Technologie | PNP |
| Maximale Kollektor-Emitter-Spannung (VCEO) | 120 V |
| Maximale Kollektorstrom (IC) | 8 A |
| Maximale Verlustleistung (PD) | 80 W |
| Gehäuseform | TO-3PN |
| Frequenzverhalten | Optimiert für Hochfrequenzanwendungen (HF) |
| Thermischer Widerstand Gehäuse-Umgebung (RthJA) | Qualitativ hochwertige Wärmeableitung durch TO-3PN Gehäuse für hohe Leistungskontinuität. |
| Typische Anwendung | Leistungsverstärker, HF-Schaltungen, Schaltanwendungen, Netzteiltechnik. |
Die Vorteile der TO-3PN Bauform
Das TO-3PN Gehäuse ist ein Standard in der Leistungselektronik und bietet spezifische Vorteile, die den SA 1490 für anspruchsvolle Anwendungen qualifizieren:
- Hervorragende Wärmeableitung: Das robuste Metallgehäuse ermöglicht eine effiziente Abfuhr der im Betrieb entstehenden Verlustwärme. Dies ist entscheidend, um Überhitzung zu vermeiden und die Lebensdauer des Transistors zu maximieren. Eine effektive Wärmeableitung ist oft der Schlüssel zur Stabilität von Leistungsbauteilen.
- Mechanische Robustheit: Die stabile Konstruktion des TO-3PN Gehäuses bietet Schutz vor mechanischen Einflüssen und erleichtert die Montage auf Kühlkörpern, was für die thermische Performance von großer Bedeutung ist.
- Zuverlässige elektrische Verbindungen: Die integrierten Anschlüsse sind für hohe Ströme und Spannungen ausgelegt und gewährleisten eine sichere und stabile elektrische Verbindung im Schaltungsdesign.
Präzision und Stabilität in Ihrer Schaltung
Bei der Entwicklung elektronischer Schaltungen sind Präzision und Stabilität von entscheidender Bedeutung. Der SA 1490 – HF-Bipolartransistor, PNP, liefert genau diese Eigenschaften. Seine Fähigkeit, konsistente Leistung über einen breiten Betriebsbereich zu liefern, macht ihn zu einem vertrauenswürdigen Bestandteil für kritische Anwendungen. Die detaillierte Kenntnis seiner Parameter ermöglicht es Entwicklern, die Schaltung optimal auszulegen und unerwünschte Effekte wie Signalverzerrungen oder Instabilitäten zu minimieren. Die PNP-Charakteristik bietet zudem spezifische Vorteile in bestimmten Schaltungsarchitekturen, die mit NPN-Transistoren nicht oder nur mit größerem Aufwand realisierbar wären.
Häufig gestellte Fragen zu SA 1490 – HF-Bipolartransistor, PNP, 120V, 8A, 80W, TO-3PN
Ist dieser Transistor für sehr hohe Frequenzen geeignet?
Ja, der SA 1490 ist als HF-Bipolartransistor spezifiziert, was bedeutet, dass er für den Einsatz in Hochfrequenzanwendungen optimiert ist. Die genauen Frequenzgrenzen für maximale Effizienz hängen von der spezifischen Schaltung und den Betriebsbedingungen ab, aber er ist für den Betrieb in typischen HF-Bereichen ausgelegt.
Kann ich den SA 1490 als direkten Ersatz für andere PNP-Transistoren verwenden?
Ein direkter Ersatz ist nur möglich, wenn die elektrischen und thermischen Spezifikationen des SA 1490 mit denen des zu ersetzenden Transistors übereinstimmen oder diese übertreffen. Insbesondere die maximale Kollektor-Emitter-Spannung (VCEO), der maximale Kollektorstrom (IC) und die maximale Verlustleistung (PD) müssen berücksichtigt werden. Auch das Gehäuse und die Pinbelegung sind für einen direkten Austausch relevant.
Welche Art von Kühlung wird für die volle Leistung von 80W empfohlen?
Für die volle Verlustleistung von 80W ist die Anbringung eines geeigneten Kühlkörpers unerlässlich. Die Größe und Art des Kühlkörpers hängt von der Umgebungstemperatur, der Luftzirkulation und der exakten Verlustleistung ab, die im Betrieb auftritt. Eine thermische Simulation oder Berechnung ist ratsam, um eine ausreichende Kühlung zu gewährleisten.
Benötigt der SA 1490 spezielle Ansteuerungsbedingungen?
Als Bipolartransistor benötigt der SA 1490 einen Basisstrom, um leitend zu werden und den Kollektorstrom zu steuern. Die erforderliche Basisstromstärke und die Basis-Emitter-Spannung (VBE) sind spezifiziert und müssen bei der Auslegung der Ansteuerschaltung beachtet werden. Für Hochfrequenzanwendungen können zusätzliche Schaltungselemente zur Optimierung der Ansteuerung und zur Reduzierung von Parasiten erforderlich sein.
Was bedeutet die PNP-Klassifizierung?
Die PNP-Klassifizierung beschreibt den Aufbau des Bipolartransistors. Im Gegensatz zu NPN-Transistoren werden bei PNP-Transistoren positive Spannungen an den Emitter und negative Spannungen an den Kollektor angelegt, um sie einzuschalten. Dies hat spezifische Auswirkungen auf die Schaltungslogik und die Polarität der Spannungen und Ströme.
Ist der SA 1490 für digitale Schaltungen oder analoge Schaltungen besser geeignet?
Der SA 1490 ist aufgrund seiner Spezifikationen für beide Arten von Schaltungen geeignet, hat aber besondere Stärken in Anwendungen, die eine präzise Signalverstärkung oder eine zuverlässige Leistungsschaltung erfordern. Seine Eignung für HF-Anwendungen macht ihn besonders wertvoll in der Analogtechnik, aber er kann auch in digitalen Schaltungen als Leistungsschalter eingesetzt werden.
Welche Informationen liefert die Angabe „80W“ genau?
Die Angabe „80W“ bezieht sich auf die maximale Verlustleistung (Power Dissipation), die der Transistor unter bestimmten Umständen dauerhaft abführen kann, ohne beschädigt zu werden. Dies ist ein kritischer Parameter für die thermische Auslegung und die Bestimmung der notwendigen Kühlmaßnahmen.
