SA 1386 – Hochleistungs-HF-Bipolartransistor für anspruchsvolle Anwendungen
Suchen Sie nach einer zuverlässigen und leistungsstarken Lösung für Ihre Hochfrequenz-Schaltungen, die auch unter hoher Last stabil arbeitet? Der SA 1386, ein PNP-Bipolartransistor mit einer beeindruckenden Spannungsfestigkeit von 160V, einem maximalen Strom von 15A und einer Verlustleistung von 130W, ist die ideale Komponente für Ingenieure, Entwickler und fortgeschrittene Hobbyisten, die kompromisslose Leistung und Langlebigkeit fordern. Dieser Transistor überwindet die Limitationen herkömmlicher Bauteile, indem er überlegene thermische Eigenschaften und hohe Schaltgeschwindigkeiten vereint, was ihn zur optimalen Wahl für anspruchsvolle HF-Verstärker, Schaltnetzteile und HF-Generatoren macht.
Leistungsmerkmale und Technische Überlegenheit
Der SA 1386 zeichnet sich durch seine herausragende Leistungsfähigkeit aus, die ihn von Standard Bipolartransistoren abhebt. Seine hohe Spannungsfestigkeit von 160V ermöglicht den Einsatz in Systemen, die höhere Betriebsspannungen erfordern, ohne Kompromisse bei der Sicherheit oder Zuverlässigkeit eingehen zu müssen. Mit einem maximalen Kollektorstrom von 15A bietet er ausreichend Reserven für Anwendungen mit hohem Strombedarf. Die bemerkenswerte Verlustleistung von 130W, gepaart mit dem TO-3PN Gehäuse, garantiert eine exzellente Wärmeableitung, die entscheidend für die Langlebigkeit und stabile Funktion bei hohen Temperaturen ist. Dies minimiert das Risiko von thermischem Durchgehen und sorgt für eine konsistente Performance über lange Betriebszeiten.
Anwendungsbereiche und Vielseitigkeit
Die spezifischen Eigenschaften des SA 1386 prädestinieren ihn für eine breite Palette von anspruchsvollen HF-Anwendungen. Seine hohe Verstärkung bei relevanten Frequenzen macht ihn zu einer ausgezeichneten Wahl für HF-Verstärkerstufen in professioneller Audioausrüstung, Funkkommunikationssystemen und Messgeräten. In Schaltnetzteilen ermöglicht seine Fähigkeit, hohe Ströme zu schalten und dabei effizient zu arbeiten, den Aufbau kompakter und leistungsfähiger Energieversorgungen. Darüber hinaus eignet er sich hervorragend für HF-Generatoren und Leistungsschalter, wo präzise Kontrolle und schnelle Schaltzeiten unerlässlich sind.
Vorteile des SA 1386 im Überblick
- Hohe Spannungsfestigkeit: 160V Betriebspannung für sicheren Einsatz in Systemen mit erhöhter Spannung.
- Hoher Strombelastbarkeit: Bis zu 15A Kollektorstrom, ideal für leistungsintensive Schaltungen.
- Exzellente Verlustleistungsbewertung: 130W Verlustleistung mit optimierter Wärmeableitung durch TO-3PN Gehäuse.
- Hervorragende thermische Stabilität: Minimiert das Risiko von Überhitzung und gewährleistet konsistente Leistung.
- Breites Anwendungsspektrum: Geeignet für HF-Verstärker, Schaltnetzteile, HF-Generatoren und Leistungsschalter.
- Zuverlässigkeit und Langlebigkeit: Robuste Konstruktion für lange Lebensdauer auch unter anspruchsvollen Bedingungen.
- Präzise Signalverarbeitung: Ermöglicht die Entwicklung von Schaltungen mit hoher Genauigkeit und geringen Verzerrungen.
- Optimiert für HF-Anwendungen: Entwickelt, um die Herausforderungen hoher Frequenzen und hoher Leistung zu meistern.
Technische Spezifikationen und Gehäuse
Der SA 1386 ist ein hochmoderner Bipolartransistor, der die Grenzen aktueller Halbleitertechnologie ausnutzt. Sein PNP-Typus ermöglicht spezifische Schaltungsdesigns, die in vielen Hochleistungsanwendungen von Vorteil sind. Das TO-3PN-Gehäuse ist ein Standard in der Leistungselektronik und bietet nicht nur eine robuste mechanische Struktur, sondern vor allem eine herausragende thermische Anbindung. Dies ist essenziell für die effektive Abfuhr der Abwärme, die bei der hohen Verlustleistung von 130W entsteht. Die sorgfältige Auswahl der Halbleitermaterialien und die präzise Fertigung garantieren die spezifizierten elektrischen Eigenschaften über einen weiten Temperaturbereich.
| Merkmal | Spezifikation |
|---|---|
| Transistortyp | HF-Bipolartransistor, PNP |
| Maximale Kollektorspannung (Vce) | 160 V |
| Maximaler Kollektorstrom (Ic) | 15 A |
| Maximale Verlustleistung (Pd) | 130 W |

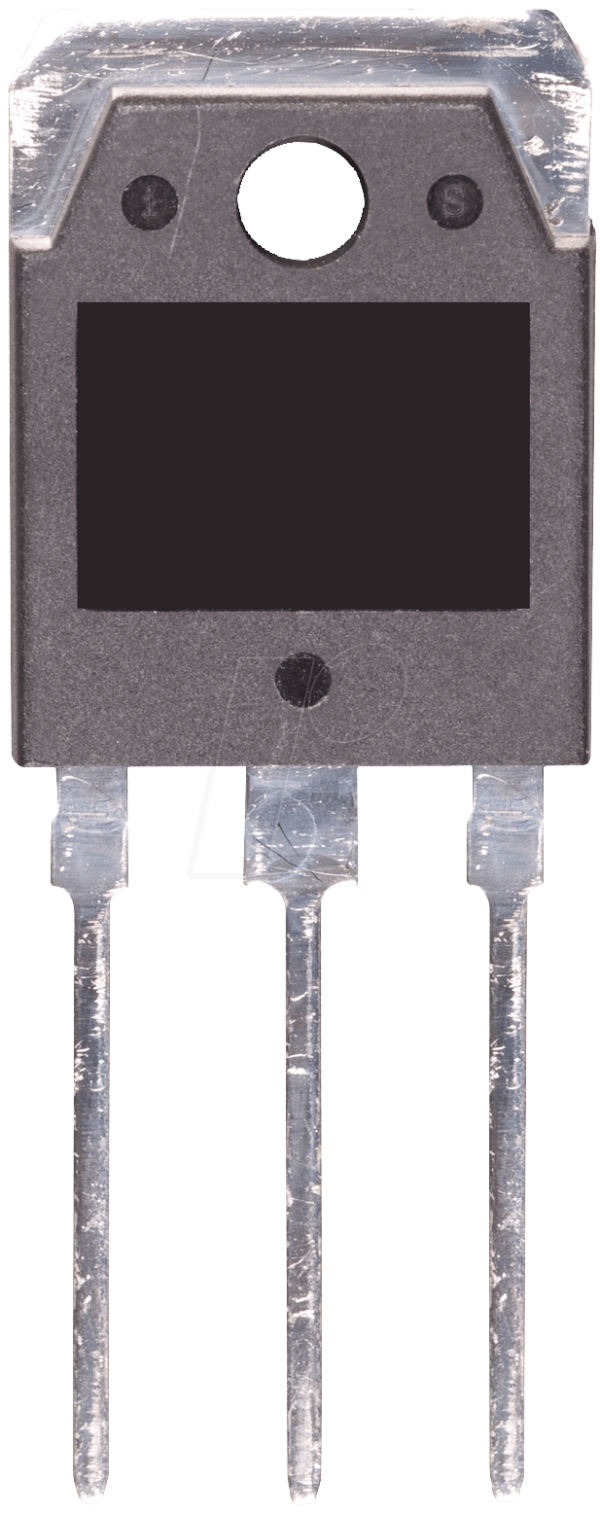

| Gehäuseform | TO-3PN |
| Betriebstemperaturbereich | Speziell entwickelt für anspruchsvolle thermische Umgebungen, was eine zuverlässige Funktion auch bei erhöhten Umgebungstemperaturen ermöglicht. (Genaue Werte variieren je nach Kühlung und spezifischer Anwendung.) |
| Schaltgeschwindigkeit | Optimiert für Hochfrequenzanwendungen, ermöglicht schnelle und effiziente Schaltvorgänge. |
| Anwendungsgebiete | HF-Verstärker, Leistungsschalter, Schaltnetzteile, HF-Generatoren, Audioverstärker (Leistungsendstufen). |
Haltbarkeit und Zuverlässigkeit im Praxiseinsatz
Die Konstruktion des SA 1386 ist auf maximale Haltbarkeit und Zuverlässigkeit ausgelegt. In Hochfrequenzanwendungen, wo schnelle Schaltzyklen und hohe Belastungen die Norm sind, ist die thermische Belastbarkeit ein kritischer Faktor. Das TO-3PN-Gehäuse bietet eine ideale Schnittstelle für Kühlkörper, was eine effektive Wärmeabfuhr sicherstellt und die Lebensdauer des Transistors signifikant verlängert. Dies bedeutet für den Anwender weniger Ausfallzeiten und eine stabilere Performance seiner Geräte. Die hohe Spannungsfestigkeit schützt zudem vor Überspannungsspitzen und trägt zur Robustheit des Gesamtsystems bei.
Präzise Steuerung und Signalintegrität
Bei Hochfrequenzanwendungen ist die Integrität des Signals von höchster Bedeutung. Der SA 1386 wurde so konzipiert, dass er eine präzise Steuerung des Stromflusses ermöglicht und dabei Signalverzerrungen minimiert. Dies ist entscheidend für Anwendungen wie professionelle Audioverstärker, bei denen höchste Klangtreue gefordert ist, oder in der Funktechnik, wo eine klare und unverfälschte Signalübertragung unerlässlich ist. Die Fähigkeit, hohe Ströme schnell und kontrolliert zu schalten, trägt maßgeblich zur Effizienz und Leistungsfähigkeit der entwickelten Schaltungen bei.
FAQ – Häufig gestellte Fragen zu SA 1386 – HF-Bipolartransistor, PNP, 160V, 15A, 130W, TO-3PN
Was sind die Hauptvorteile der Verwendung des SA 1386 gegenüber anderen HF-Bipolartransistoren?
Der SA 1386 bietet eine überlegene Kombination aus hoher Spannungsfestigkeit (160V), hoher Strombelastbarkeit (15A) und exzellenter Verlustleistungsbewertung (130W) im robusten TO-3PN-Gehäuse. Dies ermöglicht den Einsatz in anspruchsvolleren Anwendungen, bietet höhere Zuverlässigkeit unter Last und gewährleistet eine bessere Wärmeableitung als viele Standardbauteile.
In welchen spezifischen Anwendungen ist der SA 1386 besonders gut geeignet?
Er ist ideal für HF-Verstärkerstufen, Leistungsschalter in Schaltnetzteilen, HF-Generatoren, Audio-Endstufen und andere Hochstrom-HF-Schaltungen, bei denen Stabilität, Leistung und thermische Robustheit entscheidend sind.
Benötigt der SA 1386 eine spezielle Kühlung?
Aufgrund seiner hohen Verlustleistung von 130W wird für den optimalen und langlebigen Betrieb eine geeignete Kühlung, typischerweise mittels eines Kühlkörpers, dringend empfohlen. Das TO-3PN-Gehäuse ist dafür ausgelegt, eine effektive Anbindung an Kühlkörper zu ermöglichen.
Welche Art von Schaltungsdesign profitiert am meisten vom PNP-Typ des SA 1386?
PNP-Transistoren werden oft in Schaltungen eingesetzt, die eine Gegentaktverstärkung oder eine positive Stromsteuerung erfordern. Im Hochfrequenzbereich können sie für spezifische Schaltungstopologien gewählt werden, um bestimmte Leistungs- oder Effizienzvorteile zu erzielen.
Ist der SA 1386 für Amateurfunk- oder professionelle Kommunikationsanwendungen geeignet?
Ja, seine Eigenschaften wie hohe Spannungs- und Stromfestigkeit sowie seine Eignung für HF-Anwendungen machen ihn zu einer ausgezeichneten Wahl für professionelle Kommunikationssysteme und anspruchsvolle Amateurfunkprojekte, bei denen Leistung und Zuverlässigkeit gefragt sind.
Wie unterscheidet sich das TO-3PN-Gehäuse von anderen Transistor-Gehäusen im Hinblick auf Wärmeableitung?
Das TO-3PN-Gehäuse ist eine metallbasierte Bauform, die eine sehr gute thermische Anbindung ermöglicht. Es ist bekannt für seine Fähigkeit, hohe Verlustleistungen sicher abzuleiten, indem es die Wärme effizient an einen angebrachten Kühlkörper überträgt, was es für Hochleistungsanwendungen prädestiniert.
Gibt es spezifische Sicherheitshinweise bei der Handhabung des SA 1386?
Wie bei allen Leistungskomponenten sollten die maximal zulässigen Werte für Spannung, Strom und Leistung nicht überschritten werden. Eine ordnungsgemäße Montage mit ausreichender Kühlung und die Beachtung der Grundregeln der Elektronik-Sicherheit sind unerlässlich.
