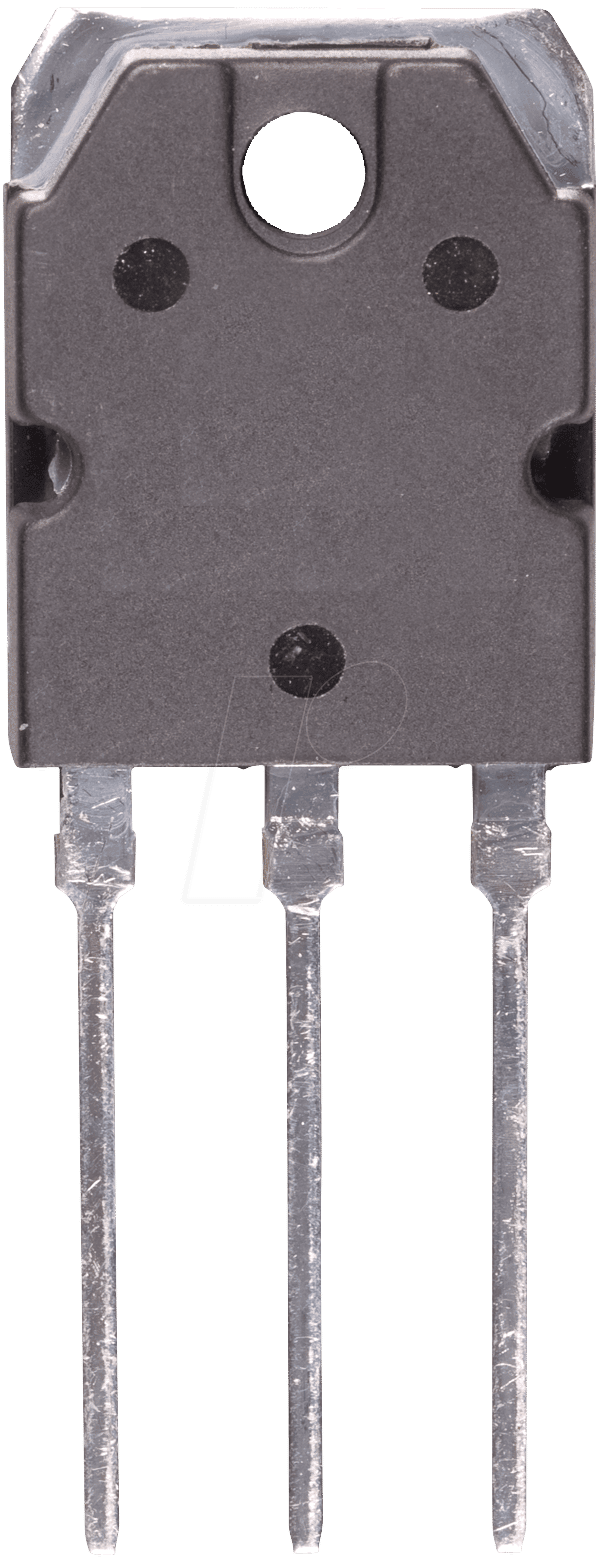

SA 1264 – HF-Bipolartransistor für anspruchsvolle Schaltungen
Sie suchen nach einer zuverlässigen und leistungsstarken Lösung für Ihre anspruchsvollen Hochfrequenz-Schaltungen? Der SA 1264 HF-Bipolartransistor, ein PNP-Typ mit einer Sperrspannung von 120V, einem Strom von 8A und einer maximalen Verlustleistung von 80W im TO-3P(i)-Gehäuse, ist die ideale Komponente für Entwickler und Ingenieure, die Wert auf Präzision, Stabilität und Langlebigkeit legen. Dieser Transistor wurde konzipiert, um die Herausforderungen moderner Elektronikanwendungen zu meistern, bei denen höchste Signalintegrität und effiziente Leistungsumwandlung gefragt sind.
Überlegene Leistung und Zuverlässigkeit: Warum SA 1264 die erste Wahl ist
Der SA 1264 positioniert sich klar über Standardlösungen durch seine Kombination aus hoher Spannungsfestigkeit, robustem Stromhandling und exzellenten thermischen Eigenschaften. Während viele herkömmliche Transistoren bei Grenzwerten schnell an ihre Leistungsgrenzen stoßen, bietet der SA 1264 eine außergewöhnliche Stabilität, selbst unter extremen Betriebsbedingungen. Dies reduziert das Risiko von Bauteilausfällen und Systeminstabilität, was ihn zu einer überlegenen Wahl für kritische Anwendungen macht, bei denen Zuverlässigkeit an erster Stelle steht. Die präzise gefertigte Halbleiterstruktur gewährleistet geringe parasitäre Kapazitäten und Induktivitäten, was für den Einsatz im Hochfrequenzbereich von entscheidender Bedeutung ist. Die 80W Verlustleistung im TO-3P(i)-Gehäuse erlauben eine flexible Integration in verschiedenste Kühlsysteme und sichern eine anhaltend hohe Leistung, auch bei Dauerbetrieb.
Technische Spezifikationen und Designvorteile
Der SA 1264 zeichnet sich durch seine optimierte Halbleitertechnologie aus, die für den Betrieb im Hochfrequenzbereich ausgelegt ist. Die PNP-Charakteristik ermöglicht spezifische Schaltungsdesigns, die oft in Verstärkerstufen, Oszillatoren und Leistungsreglern zum Einsatz kommen. Die hohe Sperrspannung von 120V bietet einen signifikanten Sicherheitsspielraum für Anwendungen, die mit Spannungsspitzen oder höheren Betriebsspannungen arbeiten müssen. Der Nennstrom von 8A erlaubt den Einsatz in leistungsintensiven Schaltungen, ohne Kompromisse bei der Effizienz eingehen zu müssen. Das TO-3P(i)-Gehäuse ist ein Standard, der eine einfache Montage und gute Wärmeableitung gewährleistet, was für die Langlebigkeit des Transistors essenziell ist. Die interne Struktur ist auf minimales Rauschen und maximale Bandbreite optimiert, was ihn zu einer perfekten Wahl für empfindliche HF-Systeme macht.
Anwendungsbereiche und Einsatzmöglichkeiten
Der SA 1264 HF-Bipolartransistor ist prädestiniert für eine breite Palette an anspruchsvollen elektronischen Applikationen. Sein Einsatzgebiet erstreckt sich von professionellen Audio-Verstärkern, bei denen eine klare und unverzerrte Signalübertragung unerlässlich ist, über industrielle Steuerungs- und Regelungstechnik, bis hin zu Kommunikationssystemen im HF-Bereich. Auch in Prüf- und Messtechnik-Geräten, wo präzise Signalgenerierung und -verarbeitung gefordert sind, spielt der SA 1264 seine Stärken aus. Ferner eignet er sich hervorragend für den Einsatz in Schaltnetzteilen mit hohen Schaltfrequenzen und in HF-Endstufen für Sender. Die Kombination aus hoher Leistung und robustem Design macht ihn zu einem universell einsetzbaren Bauteil für Entwickler, die auf Nummer sicher gehen wollen.
Vorteile auf einen Blick
- Hohe Spannungsfestigkeit: 120V Sperrspannung für sicheren Betrieb in Anwendungen mit höheren Spannungsanforderungen.
- Robustes Stromhandling: 8A Nennstrom ermöglicht den Einsatz in leistungsintensiven Schaltungen.
- Effiziente Wärmeableitung: 80W maximale Verlustleistung, optimiert durch das TO-3P(i)-Gehäuse.
- Exzellente HF-Eigenschaften: Geringe parasitäre Kapazitäten und Induktivitäten für maximale Signalintegrität im Hochfrequenzbereich.
- Zuverlässigkeit unter Last: Konzipiert für Dauerbetrieb und anspruchsvolle Umgebungen.
- Vielseitige Anwendbarkeit: Ideal für Verstärker, Oszillatoren, Regler, Sender und Messtechnik.
- Industriestandard-Gehäuse: TO-3P(i) für einfache Montage und gute thermische Anbindung.
Produkteigenschaften im Detail
| Merkmal | Beschreibung/Spezifikation |
|---|---|
| Transistortyp | HF-Bipolartransistor, PNP |
| Maximale Sperrspannung (Vceo) | 120 V |
| Maximaler Kollektorstrom (Ic) | 8 A |
| Maximale Verlustleistung (Pd) | 80 W |
| Gehäusetyp | TO-3P(i) |
| Betriebstemperaturbereich | Typischerweise -55°C bis +150°C (abhängig von spezifischem Datenblatt) |
| Frequenzgang | Optimiert für Hochfrequenzanwendungen; genaue fT-Werte im Datenblatt spezifiziert. |
| Anschlussart | Lötanschlüsse für zuverlässige Verbindung |
Häufig gestellte Fragen zu SA 1264 – HF-Bipolartransistor, PNP, 120V, 8A, 80W, TO-3P(i)
Was ist die primäre Anwendung für den SA 1264 Transistor?
Der SA 1264 ist primär für Hochfrequenz-Schaltungen konzipiert. Dazu gehören unter anderem HF-Leistungsverstärker, Oszillatoren, Modulatoren, Demodulatoren, und Schaltungen in der Funktechnik und Nachrichtentechnik, bei denen eine stabile und effiziente Signalverarbeitung erforderlich ist.
Welche Vorteile bietet das TO-3P(i)-Gehäuse?
Das TO-3P(i)-Gehäuse ist ein robustes metallbasiertes Gehäuse, das eine exzellente Wärmeableitung ermöglicht. Dies ist entscheidend für Transistoren, die hohe Verlustleistungen bewältigen müssen, um eine Überhitzung zu vermeiden und die Lebensdauer des Bauteils zu maximieren. Es bietet zudem eine einfache Montage auf Kühlkörpern.
Ist der SA 1264 für Schaltungen mit hohen Spannungsspitzen geeignet?
Mit einer Sperrspannung von 120V bietet der SA 1264 eine gute Reserve für Anwendungen, die mit Spannungsspitzen umgehen müssen. Es ist jedoch stets ratsam, die spezifischen Lastbedingungen und mögliche Spannungsspitzen im Systemdesign zu berücksichtigen und gegebenenfalls zusätzliche Schutzschaltungen zu implementieren.
Wie unterscheidet sich der SA 1264 von anderen Bipolartransistoren?
Der SA 1264 zeichnet sich durch seine Optimierung für den Hochfrequenzbereich aus. Dies bedeutet niedrigere parasitäre Kapazitäten und Induktivitäten im Vergleich zu Allzwecktransistoren. Die Kombination aus hoher Stromtragfähigkeit, Spannungsfestigkeit und thermischer Belastbarkeit macht ihn zu einer leistungsfähigen Wahl für anspruchsvolle HF-Anwendungen.
Welche Bedeutung hat die PNP-Charakteristik für die Schaltungstechnik?
Die PNP-Charakteristik des SA 1264 bedeutet, dass er als Schalter oder Verstärker agiert, wenn sein Basis-Emitter-Übergang in Flussrichtung vorgespannt ist. Dies ist eine grundlegende Eigenschaft, die in vielen Schaltungsdesigns, insbesondere in Komplementärschaltungen oder bei der Steuerung von Lasten mit positiver Versorgungsspannung, von Vorteil ist.
Muss der SA 1264 mit einem Kühlkörper betrieben werden?
Bei der maximalen Verlustleistung von 80W wird dringend empfohlen, den SA 1264 mit einem geeigneten Kühlkörper zu betreiben. Die Effektivität der Wärmeableitung hängt von der spezifischen Anwendung, der Umgebungsstemperatur und der tatsächlichen Verlustleistung ab. Ohne ausreichende Kühlung kann es zu einer Überhitzung und einem Ausfall des Bauteils kommen.
Wo kann ich detailliertere technische Datenblätter für den SA 1264 finden?
Detaillierte technische Datenblätter mit exakten Werten für Gain (hFE), Grenzfrequenz (fT), Schaltzeiten und spezifische Kennlinien sind in der Regel auf der Webseite des Herstellers oder bei autorisierten Distributoren erhältlich. Diese Dokumente sind unerlässlich für die genaue Auslegung von Schaltungen.
