SA 1227 – Der HF-Bipolartransistor für anspruchsvolle Anwendungen

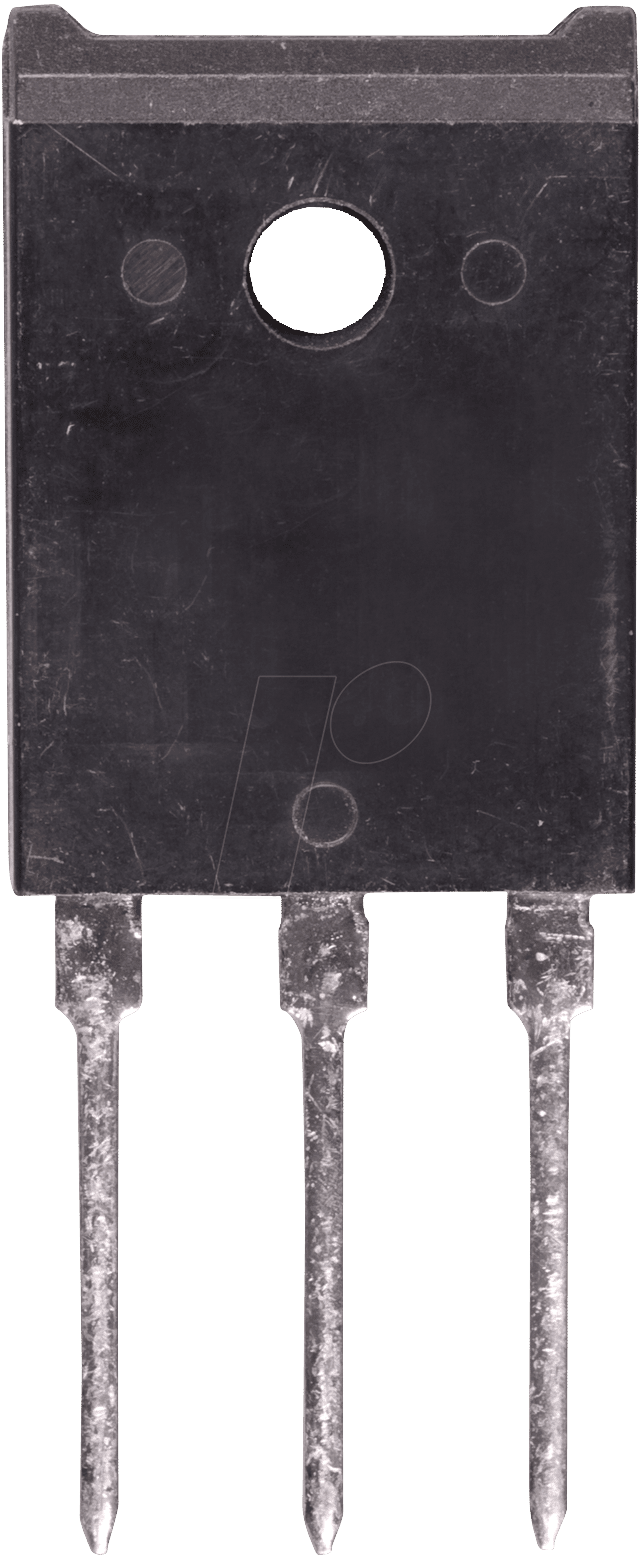

In der Welt der Elektronik, wo Präzision und Zuverlässigkeit oberste Priorität haben, ist der SA 1227 HF-Bipolartransistor ein Bauteil, das sich durch seine Leistungsfähigkeit und Robustheit auszeichnet. Dieser PNP-Transistor im TO-3PFa-Gehäuse ist nicht nur ein weiteres elektronisches Bauteil, sondern ein Schlüssel zu neuen Möglichkeiten in Ihren Projekten.
Der SA 1227 ist speziell für Anwendungen konzipiert, die hohe Spannungen und Ströme erfordern. Mit einer maximalen Kollektor-Emitter-Spannung von 140V und einem kontinuierlichen Kollektorstrom von 12A bietet dieser Transistor die nötige Stabilität und Leistung, um auch anspruchsvollste Aufgaben zu bewältigen. Die Verlustleistung von 120W sorgt dafür, dass der SA 1227 auch unter Volllast zuverlässig arbeitet. Er ist ideal für den Einsatz in Audioverstärkern, Schaltnetzteilen und anderen Anwendungen, bei denen es auf eine hohe Leistungsfähigkeit und geringe Verzerrung ankommt.
Lassen Sie uns tiefer in die Welt des SA 1227 eintauchen und entdecken, was diesen Transistor so besonders macht.
Technische Details und Spezifikationen
Um die Leistungsfähigkeit des SA 1227 vollständig zu verstehen, ist es wichtig, die technischen Details genau zu betrachten. Hier eine Übersicht der wichtigsten Spezifikationen:
- Typ: PNP-Bipolartransistor
- Gehäuse: TO-3PFa
- Maximale Kollektor-Emitter-Spannung (Vceo): 140V
- Kollektorstrom (Ic): 12A (kontinuierlich)
- Verlustleistung (Pd): 120W
- Stromverstärkung (hFE): (typischerweise zwischen 40 und 140, abhängig vom Betriebspunkt)
- Übergangsfrequenz (ft): (typischerweise im MHz-Bereich, relevant für HF-Anwendungen)
Diese Spezifikationen machen den SA 1227 zu einer ausgezeichneten Wahl für Anwendungen, die hohe Anforderungen an Spannung, Strom und Leistung stellen.
Anwendungsbereiche des SA 1227
Der SA 1227 ist ein vielseitiger Transistor, der in einer Vielzahl von Anwendungen eingesetzt werden kann. Hier sind einige Beispiele:
- Audioverstärker: Dank seiner hohen Linearität und geringen Verzerrung eignet sich der SA 1227 hervorragend für den Einsatz in Audioverstärkern, insbesondere in der Endstufe, wo hohe Leistung und Klangqualität entscheidend sind.
- Schaltnetzteile: In Schaltnetzteilen wird der SA 1227 als Schaltelement eingesetzt, um die Spannung zu regeln und die gewünschte Ausgangsleistung zu liefern. Seine hohe Schaltgeschwindigkeit und Robustheit machen ihn zu einer zuverlässigen Wahl.
- Motorsteuerungen: In Motorsteuerungen kann der SA 1227 verwendet werden, um den Stromfluss zu den Motoren zu steuern und die Drehzahl und das Drehmoment zu regeln.
- Lineare Regler: Als Komponente in linearen Reglern sorgt der SA 1227 für eine stabile Ausgangsspannung, indem er den Stromfluss anpasst.
- HF-Anwendungen: Aufgrund seiner hohen Übergangsfrequenz kann der SA 1227 auch in HF-Anwendungen eingesetzt werden, beispielsweise in Verstärkern für Funksignale.
Diese vielfältigen Einsatzmöglichkeiten machen den SA 1227 zu einem unverzichtbaren Bauteil für Elektronikentwickler und Bastler.
Vorteile des SA 1227
Was macht den SA 1227 im Vergleich zu anderen Transistoren so besonders? Hier sind einige der wichtigsten Vorteile:
- Hohe Spannungsfestigkeit: Mit einer maximalen Kollektor-Emitter-Spannung von 140V bietet der SA 1227 eine hohe Sicherheit und Zuverlässigkeit in anspruchsvollen Anwendungen.
- Hohe Strombelastbarkeit: Der kontinuierliche Kollektorstrom von 12A ermöglicht den Einsatz in Anwendungen, die hohe Ströme erfordern.
- Hohe Verlustleistung: Die Verlustleistung von 120W sorgt dafür, dass der SA 1227 auch unter Volllast zuverlässig arbeitet.
- Geringe Verzerrung: Der SA 1227 zeichnet sich durch seine geringe Verzerrung aus, was ihn ideal für Audioanwendungen macht.
- Robustes Gehäuse: Das TO-3PFa-Gehäuse bietet eine gute Wärmeableitung und schützt den Transistor vor äußeren Einflüssen.
Diese Vorteile machen den SA 1227 zu einer ausgezeichneten Wahl für anspruchsvolle Anwendungen, bei denen es auf Zuverlässigkeit und Leistung ankommt.
Hinweise zur Verwendung des SA 1227
Um die volle Leistungsfähigkeit des SA 1227 auszuschöpfen und eine lange Lebensdauer zu gewährleisten, sollten Sie folgende Hinweise beachten:
- Kühlung: Da der SA 1227 eine hohe Verlustleistung hat, ist eine ausreichende Kühlung unerlässlich. Verwenden Sie einen geeigneten Kühlkörper, um die Temperatur des Transistors zu kontrollieren.
- Betriebspunkt: Achten Sie darauf, den SA 1227 innerhalb seiner spezifizierten Grenzwerte zu betreiben. Überschreiten Sie nicht die maximale Kollektor-Emitter-Spannung, den Kollektorstrom oder die Verlustleistung.
- Schutzschaltungen: Verwenden Sie geeignete Schutzschaltungen, um den SA 1227 vor Überspannungen, Überströmen und Kurzschlüssen zu schützen.
- ESD-Schutz: Beachten Sie die ESD-Schutzmaßnahmen, um den SA 1227 vor elektrostatischen Entladungen zu schützen.
- Sorgfältige Verdrahtung: Stellen Sie sicher, dass die Verdrahtung korrekt und sauber ausgeführt ist, um Kurzschlüsse und andere Probleme zu vermeiden.
Durch Beachtung dieser Hinweise können Sie die Zuverlässigkeit und Lebensdauer des SA 1227 maximieren.
Der SA 1227 – Mehr als nur ein Transistor
Der SA 1227 ist mehr als nur ein elektronisches Bauteil. Er ist ein Schlüssel zu neuen Möglichkeiten in Ihren Projekten. Mit seiner hohen Spannungsfestigkeit, Strombelastbarkeit und Verlustleistung bietet er die nötige Stabilität und Leistung, um auch anspruchsvollste Aufgaben zu bewältigen. Egal, ob Sie einen Audioverstärker, ein Schaltnetzteil oder eine Motorsteuerung entwickeln, der SA 1227 ist eine ausgezeichnete Wahl.
Lassen Sie sich von den Möglichkeiten inspirieren, die der SA 1227 bietet, und verwirklichen Sie Ihre kreativen Ideen. Entdecken Sie die Welt der Elektronik neu mit diesem leistungsstarken und zuverlässigen Transistor.
FAQ – Häufig gestellte Fragen zum SA 1227
Hier finden Sie Antworten auf einige häufig gestellte Fragen zum SA 1227:
- Welche Kühlung ist für den SA 1227 erforderlich?
Die Kühlung hängt von der tatsächlichen Verlustleistung im Betrieb ab. Bei Volllast (120W) ist ein großzügig dimensionierter Kühlkörper erforderlich. Verwenden Sie Wärmeleitpaste, um den Wärmeübergang zwischen Transistor und Kühlkörper zu optimieren. Messen Sie die Temperatur des Kühlkörpers, um sicherzustellen, dass die maximale Betriebstemperatur des Transistors nicht überschritten wird.
- Kann ich den SA 1227 als Schalter verwenden?
Ja, der SA 1227 kann als Schalter verwendet werden. Beachten Sie jedoch die Schaltzeiten und die damit verbundenen Verluste. Für Hochfrequenzanwendungen sind möglicherweise spezielle Treiber erforderlich.
- Wie finde ich einen passenden Kühlkörper für den SA 1227?
Die Auswahl des Kühlkörpers hängt von der Verlustleistung und der Umgebungstemperatur ab. Berechnen Sie den benötigten Wärmewiderstand des Kühlkörpers und wählen Sie ein Modell mit einem entsprechenden Wert aus. Achten Sie auf eine gute Wärmeableitung und eine ausreichende Oberfläche des Kühlkörpers.
- Was bedeutet die Stromverstärkung (hFE) beim SA 1227?
Die Stromverstärkung (hFE) gibt an, wie stark der Kollektorstrom durch den Basisstrom gesteuert wird. Ein höherer Wert bedeutet, dass ein kleinerer Basisstrom ausreicht, um einen größeren Kollektorstrom zu steuern. Die Stromverstärkung variiert jedoch mit dem Betriebspunkt (Kollektorstrom und Kollektor-Emitter-Spannung).
- Wo finde ich das Datenblatt für den SA 1227?
Das Datenblatt für den SA 1227 finden Sie in der Regel auf der Website des Herstellers oder bei Elektronikdistributoren. Das Datenblatt enthält alle wichtigen technischen Daten und Applikationshinweise.
- Was ist der Unterschied zwischen einem NPN- und einem PNP-Transistor?
Der Hauptunterschied liegt in der Polarität der Spannungen und Ströme. Bei einem NPN-Transistor fließt der Strom vom Kollektor zum Emitter, wenn die Basisspannung höher ist als die Emitterspannung. Bei einem PNP-Transistor ist es umgekehrt: Der Strom fließt vom Emitter zum Kollektor, wenn die Basisspannung niedriger ist als die Emitterspannung.
- Kann ich den SA 1227 parallel schalten, um den Strom zu erhöhen?
Ja, es ist möglich, Transistoren parallel zu schalten, um den Strom zu erhöhen. Jedoch ist dabei Vorsicht geboten, da die Transistoren möglicherweise nicht exakt gleich sind und sich der Strom ungleichmäßig aufteilt. Es empfiehlt sich, Widerstände in die Emitterleitungen einzufügen, um die Stromverteilung zu verbessern.
