Hochleistungs-HF-Bipolartransistor SA 1216: Ihre Lösung für anspruchsvolle Schaltungen
Wenn Sie auf der Suche nach einem zuverlässigen und leistungsstarken Bauteil für Hochfrequenzanwendungen mit hohen Spannungen und Strömen sind, bietet der SA 1216 HF-Bipolartransistor eine exzellente Wahl. Speziell entwickelt für professionelle Elektronikentwickler, Ingenieure und ambitionierte Hobbyisten, die maximale Performance und Stabilität benötigen, löst dieser PNP-Transistor die Herausforderungen komplexer Verstärker- und Schaltkreise, bei denen Standardkomponenten an ihre Grenzen stoßen.
Hervorragende Leistung und Zuverlässigkeit: Die Vorteile des SA 1216
Der SA 1216 HF-Bipolartransistor zeichnet sich durch seine herausragende Leistungsfähigkeit und Robustheit aus, die ihn von konventionellen Lösungen abhebt. Seine Fähigkeit, hohe Spannungen und Ströme zu bewältigen, kombiniert mit seiner hohen Leistungsdissipation, macht ihn zur idealen Komponente für anspruchsvolle Designs. Hier sind die entscheidenden Vorteile, die den SA 1216 zur überlegenen Wahl machen:
- Höchste Spannungsfestigkeit: Mit einer maximalen Sperrspannung von 180V ermöglicht der SA 1216 den Einsatz in Schaltungen, die höhere Spannungsreserven erfordern, und erhöht somit die Zuverlässigkeit und Lebensdauer des Gesamtsystems.
- Starke Strombelastbarkeit: Die Fähigkeit, kontinuierlich 17A zu schalten, macht ihn prädestiniert für Anwendungen mit hohem Strombedarf, wie sie in leistungsstarken Sendestufen, Spannungsreglern oder Motorsteuerungen vorkommen.
- Signifikante Leistungsdissipation: Mit einer maximalen Verlustleistung von 200W kann der SA 1216 auch unter hoher Last eine kontrollierte Betriebstemperatur aufrechterhalten, was thermisches Durchgehen verhindert und die Lebensdauer des Transistors verlängert.
- Optimiert für Hochfrequenz: Der Transistor ist speziell für den Einsatz im Hochfrequenzbereich konzipiert. Dies gewährleistet einen geringen Rauschpegel und eine effiziente Verstärkung bei Frequenzen, bei denen Standardtransistoren ihre Leistungsgrenzen erreichen.
- Robustheit und Stabilität: Die robuste Konstruktion und die hochwertige Materialauswahl sorgen für eine außergewöhnliche Betriebsstabilität über einen weiten Temperaturbereich und unter wechselnden Lastbedingungen.
- Energieeffizienz: Durch seine optimierte Charakteristik trägt der SA 1216 zur Effizienz von Schaltungen bei, indem er unnötige Verluste minimiert.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Typ | HF-Bipolartransistor |
| Technologie | PNP |
| Maximale Sperrspannung (U_CEO) | 180 V |
| Maximale Strombelastbarkeit (I_C) | 17 A |
| Maximale Verlustleistung (P_D) | 200 W |
| Gehäusetyp | MT-200 |
| Anwendungsfrequenzbereich | Optimiert für HF-Anwendungen (genaue Grenzfrequenzen je nach spezifischer Anwendung und Beschaltung zu ermitteln) |
| Thermischer Widerstand (Gehäuse zu Umgebung) | Konzipiert für effiziente Wärmeabfuhr durch MT-200 Gehäuse. Spezifische Werte hängen von Kühlkörper und Umgebungsbedingungen ab. |
| Verlässlichkeit | Hohe Zuverlässigkeit durch bewährte Halbleitertechnologie und robustes Gehäuse. |
Optimierte Konstruktion und Gehäuse-Design

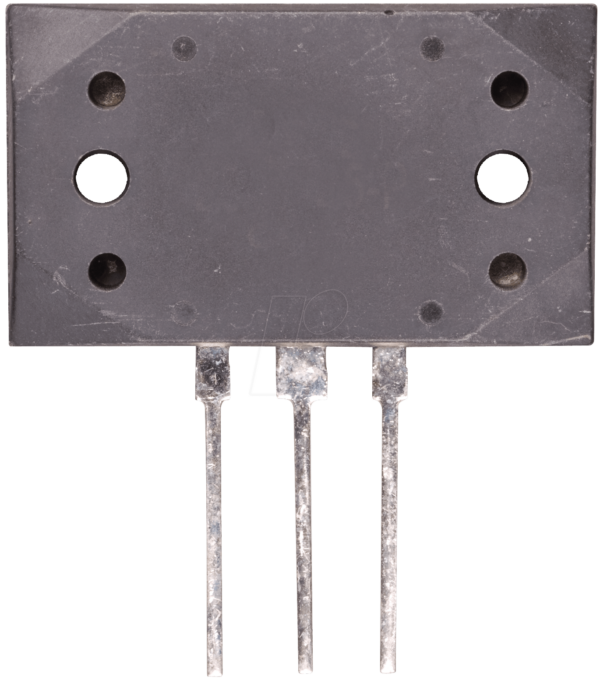

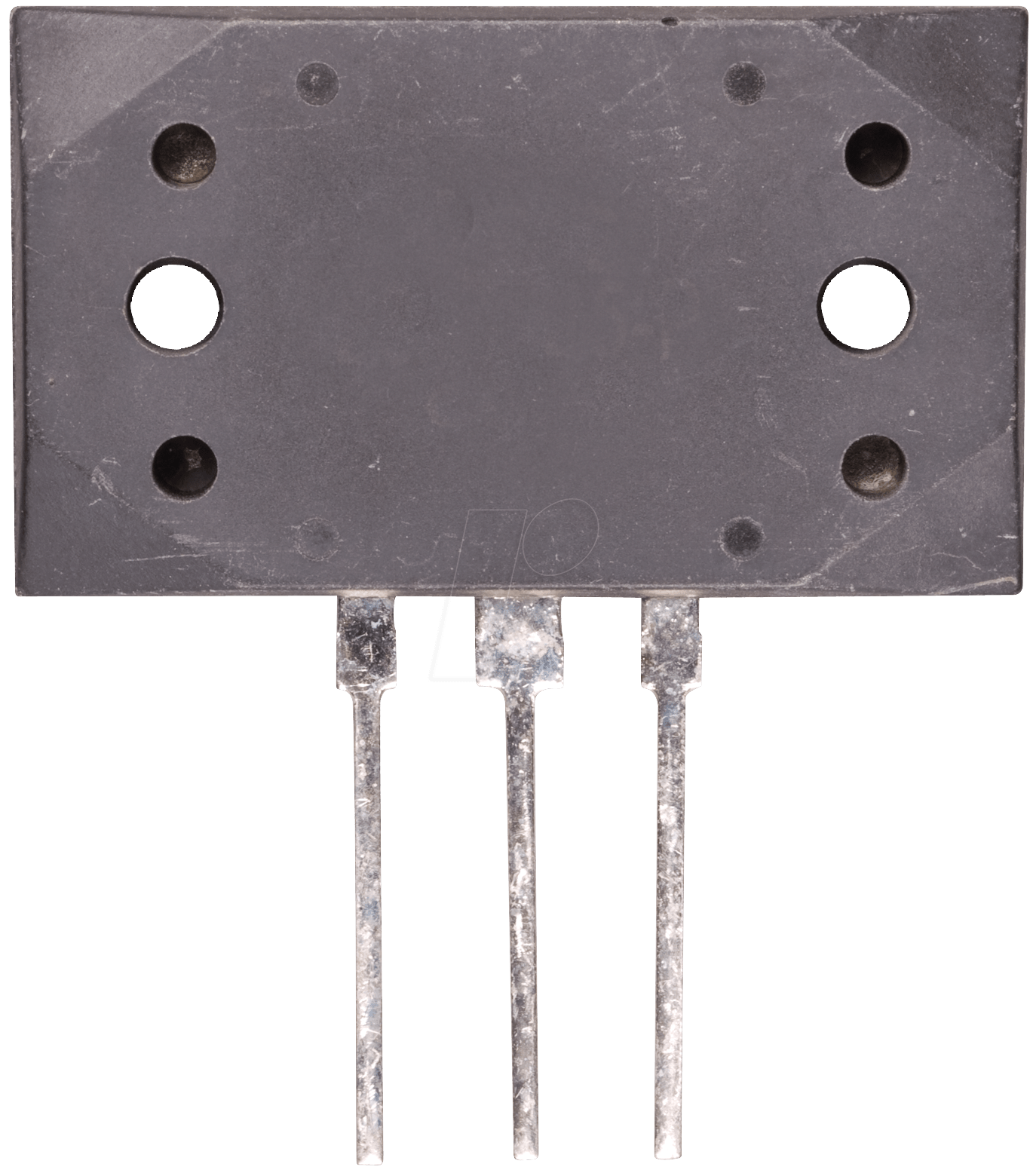

Das MT-200 Gehäuse des SA 1216 ist ein entscheidender Faktor für seine hohe Leistungsfähigkeit und Zuverlässigkeit. Dieses robuste Metallgehäuse bietet eine hervorragende Wärmeableitung, die für die Bewältigung der hohen Verlustleistung von 200W unerlässlich ist. Die präzise Fertigung des Gehäuses gewährleistet eine sichere elektrische Isolierung und mechanische Stabilität, was sich in einer längeren Lebensdauer und einer höheren Betriebssicherheit niederschlägt. Die Pin-Konfiguration im MT-200 Gehäuse ist auf eine einfache Integration in gängige Schaltungsdesigns ausgelegt und unterstützt eine effiziente Kühlung durch die Anbindung an entsprechende Kühlkörper.
Anwendungsgebiete und Einsatzmöglichkeiten
Der SA 1216 HF-Bipolartransistor findet aufgrund seiner überragenden elektrischen Eigenschaften breite Anwendung in verschiedenen Hochleistungs- und Hochfrequenzbereichen der Elektronikentwicklung. Seine Eignung für hohe Spannungen und Ströme sowie seine Fähigkeit zur effizienten Leistungsabgabe prädestinieren ihn für:
- Leistungsverstärker für HF-Anwendungen: Ideal für den Einsatz in Amateurfunk-Transceivern, professionellen Funksystemen oder Leistungsendstufen von Sendeanlagen, wo eine hohe Ausgangsleistung bei stabilen Betriebsparametern gefordert ist.
- Schaltnetzteile und DC-DC-Wandler: Seine hohe Stromtragfähigkeit und Schaltgeschwindigkeit ermöglichen effiziente und robuste Schaltnetzteil-Designs, die auch bei hohen Lasten zuverlässig arbeiten.
- Motorsteuerungen und Leistungselektronik: In Anwendungen, die hohe Ströme und präzise Regelung erfordern, wie z.B. in leistungsstarken Elektromotorantrieben oder industriellen Steuergeräten.
- Kompensationsschaltungen und Regelungstechnik: Für den Einsatz in anspruchsvollen Regelkreisen, die schnelle Reaktionen und hohe Leistungsreserven benötigen.
- Audio-Endstufen im professionellen Bereich: Wo hohe Dynamikumfänge und Verzerrungsarmut bei gleichzeitig hoher Ausgangsleistung gefragt sind.
Die sorgfältige Auswahl des SA 1216 für Ihre Schaltung stellt sicher, dass die Komponenten nicht nur die geforderten Spezifikationen erfüllen, sondern diese auch unter anspruchsvollen Bedingungen zuverlässig und über lange Zeiträume bereitstellen.
FAQ – Häufig gestellte Fragen zu SA 1216 – HF-Bipolartransistor, PNP, 180V, 17A, 200W, MT-200
Was sind die Hauptvorteile des SA 1216 im Vergleich zu anderen Bipolartransistoren?
Der SA 1216 zeichnet sich durch eine Kombination aus hoher Spannungsfestigkeit (180V), starker Strombelastbarkeit (17A) und signifikanter Leistungsdissipation (200W) aus, die ihn für anspruchsvolle HF- und Leistungselektronik-Anwendungen prädestiniert, bei denen Standardtransistoren an ihre Grenzen stoßen. Sein speziell entwickeltes MT-200 Gehäuse sorgt zudem für exzellente Wärmeableitung.
Ist der SA 1216 für jeden Einsatzzweck geeignet?
Der SA 1216 ist optimiert für Hochfrequenzanwendungen und Systeme, die hohe Spannungen und Ströme erfordern. Für reine Niederfrequenz- oder Kleinsignal-Anwendungen können kleinere, spezialisiertere Transistoren effizienter sein. Seine Stärken liegen klar im Hochleistungsbereich.
Welche Kühlung ist für den SA 1216 mit 200W Verlustleistung erforderlich?
Bei einer Verlustleistung von 200W ist eine adäquate Kühlung mittels eines passenden Kühlkörpers unerlässlich. Die Dimensionierung des Kühlkörpers hängt von der maximalen Umgebungstemperatur, der tatsächlichen Verlustleistung im Betrieb und der zulässigen Sperrschichttemperatur des Transistors ab. Eine sorgfältige thermische Auslegung der Schaltung ist hierbei zwingend erforderlich.
Ist der SA 1216 ein NPN- oder PNP-Transistor?
Der SA 1216 ist ein PNP-Bipolartransistor. Dies bedeutet, dass der Stromfluss hauptsächlich durch Löcher stattfindet und die Basis-Emitter-Spannung in der Regel negativ ist, um den Transistor zu leiten.
Wo finde ich detaillierte Datenblätter und Applikationshinweise für den SA 1216?
Detaillierte technische Datenblätter, inklusive Kennlinien und genauerer Spezifikationen, sind beim Hersteller oder über spezialisierte Distributoren erhältlich. Wir empfehlen stets, das offizielle Datenblatt vor der Schaltungsentwicklung zu konsultieren.
Wie unterscheidet sich das MT-200 Gehäuse von anderen Transistor-Gehäusen?
Das MT-200 Gehäuse ist ein robustes Metallgehäuse, das für hohe Leistungsanforderungen konzipiert ist. Es bietet eine ausgezeichnete thermische Leitfähigkeit zur effizienten Ableitung von Wärme, was für Transistoren mit hoher Verlustleistung wie dem SA 1216 kritisch ist. Im Vergleich zu Kunststoffgehäusen bietet es oft eine höhere mechanische Stabilität und besseren Schutz vor Umwelteinflüssen.
Kann der SA 1216 als Schalter oder als Verstärker eingesetzt werden?
Ja, der SA 1216 kann sowohl als Schalter (im Sättigungs- oder Sperrbereich) als auch als Verstärker (im aktiven Bereich) eingesetzt werden. Seine hohe Strom- und Spannungsbelastbarkeit machen ihn besonders attraktiv für Schalteranwendungen in Leistungselektronik und für Verstärker in HF-Systemen.
