SA 1209 – Der Hochfrequenz-Bipolartransistor für anspruchsvolle Schaltungen
Benötigen Sie eine zuverlässige und leistungsstarke Komponente für Ihre HF-Anwendungen, die auch unter anspruchsvollen Bedingungen stabil arbeitet? Der SA 1209 – ein PNP-Bipolartransistor mit einer Sperrspannung von -160 V und einem maximalen Strom von -0,14 A – ist die ideale Lösung für Entwickler und Techniker, die präzise und effiziente Schaltungen realisieren möchten.
Überlegene Leistung und Zuverlässigkeit: Warum der SA 1209 die Standardwahl übertrifft
Im Vergleich zu herkömmlichen Transistoren bietet der SA 1209 eine signifikant höhere Sperrspannung und eine optimierte Leistung im Hochfrequenzbereich. Dies ermöglicht den Einsatz in anspruchsvolleren Schaltungsdesigns, bei denen eine höhere Durchbruchspannung und geringe Signalverzerrungen kritisch sind. Die robuste Bauweise und die spezifizierten Parameter gewährleisten eine außergewöhnliche Zuverlässigkeit, selbst bei kontinuierlicher Belastung oder in Umgebungen mit erhöhten Anforderungen. Seine Eignung für Leistungsanwendungen bis zu 10W unterstreicht seine Vielseitigkeit und Leistungsfähigkeit.
Optimale Einsatzgebiete und Anwendungsbereiche
Der SA 1209 ist prädestiniert für eine Vielzahl von Hochfrequenzanwendungen, bei denen eine präzise Steuerung und Signalintegrität von größter Bedeutung sind. Seine Charakteristik als PNP-Transistor macht ihn ideal für Schaltungen, die eine negative Stromsteuerung erfordern oder als invertierender Verstärker fungieren. Typische Anwendungsbereiche umfassen:
- HF-Verstärkerstufen in Funkgeräten und Kommunikationssystemen
- Oszillatoren und Frequenzgeneratoren
- Schaltkreise für Signalverarbeitung und -aufbereitung
- Leistungsregler und -steuerungen im HF-Bereich
- Mobile Kommunikationsmodule
- Audio-Verstärker mit speziellen Anforderungen an die HF-Entkopplung
Technische Spezifikationen und Leistungsmerkmale des SA 1209
Der SA 1209 zeichnet sich durch seine sorgfältig abgestimmten Parameter aus, die eine optimale Leistung in seinen Zielanwendungen gewährleisten. Die hohe Sperrspannung von -160 V ermöglicht den Einsatz in Schaltungen, die potenziell höheren Spannungsspitzen ausgesetzt sind, ohne die Integrität des Transistors zu gefährden. Mit einem maximalen Kollektorstrom von -0,14 A bietet er eine ausreichende Leistung für viele HF-Anwendungen, während seine Verlustleistung von 10W eine effiziente Wärmeableitung ermöglicht und Überhitzung vorbeugt.

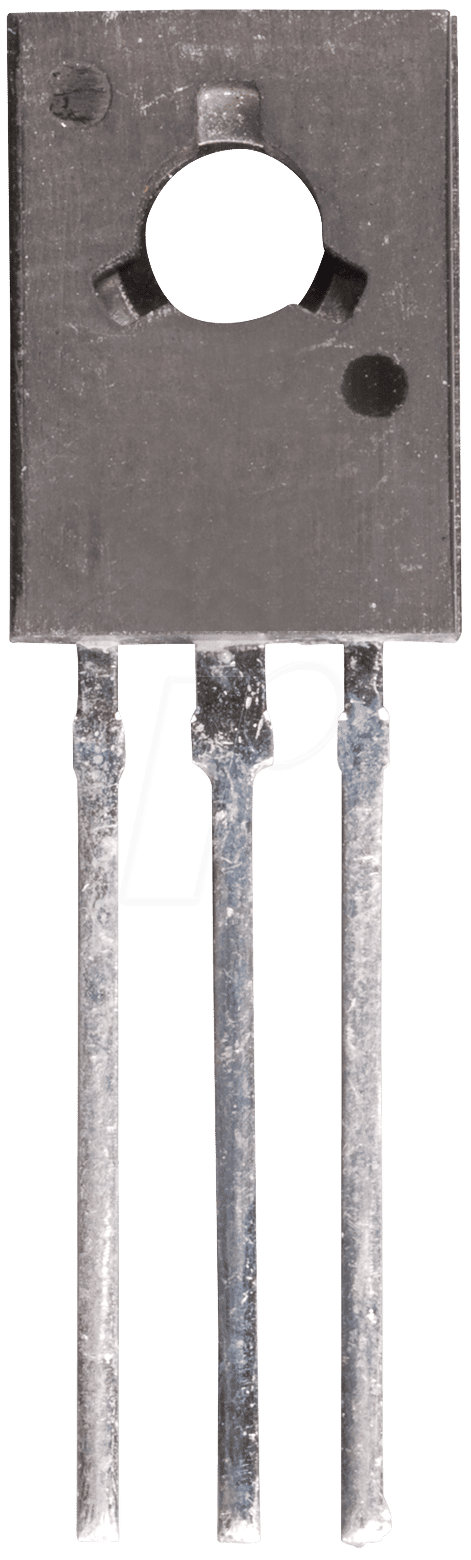

Struktur und Gehäuse: TO-126 für effiziente Integration
Das TO-126-Gehäuse des SA 1209 ist ein Standard für Leistungstransistoren und bietet eine Reihe von Vorteilen für die Integration in elektronische Schaltungen. Dieses Gehäuse ist für seine gute Wärmeableitfähigkeit bekannt und erleichtert die Montage auf Kühlkörpern, was für die Handhabung der spezifizierten Verlustleistung von 10W entscheidend ist. Die Anordnung der Pins ist standardisiert, was die Kompatibilität mit gängigen Leiterplattenlayouts und Bestückungsautomaten sicherstellt.
Vorteile des SA 1209 im Detail
- Hohe Sperrspannung (-160 V): Ermöglicht den Betrieb in Systemen mit höheren Spannungsniveaus und bietet eine größere Ausfallsicherheit gegenüber Spannungsspitzen.
- Präziser Kollektorstrom (-0,14 A): Ermöglicht feinfühlige Steuerungen und Signalverarbeitung in HF-Schaltungen.
- Leistungsfähig (10 W Verlustleistung): Geeignet für Anwendungen, die eine moderate Leistungsverstärkung oder -steuerung erfordern, mit ausreichender Wärmeabfuhr.
- Robuste TO-126 Gehäusebauform: Bietet gute thermische Eigenschaften und erleichtert die mechanische Integration sowie die Wärmeableitung.
- Zuverlässige PNP-Charakteristik: Ideal für invertierende Schaltungen und Anwendungen, die eine negative Stromsteuerung erfordern.
- Optimiert für Hochfrequenzanwendungen: Geringe parasitäre Kapazitäten und Induktivitäten für eine bessere Performance im HF-Bereich.
- Langfristige Stabilität: Hergestellt nach strengen Qualitätsstandards für eine zuverlässige und dauerhafte Funktion.
Detaillierte Produktdaten und Eigenschaften
| Eigenschaft | Beschreibung |
|---|---|
| Transistortyp | Bipolartransistor, PNP |
| Maximale Sperrspannung (Vce) | -160 V |
| Maximaler Kollektorstrom (Ic) | -0,14 A |
| Verlustleistung (Pd) | 10 W |
| Gehäusebauform | TO-126 |
| Frequenzverhalten | Optimiert für Hochfrequenzanwendungen, spezifische fT-Werte können je nach genauer Ausführung variieren und sind für die jeweilige Anwendung zu prüfen. |
| Temperaturbereich | Standard für Leistungstransistoren, typischerweise -55°C bis +150°C Betriebstemperatur, weitere Details entnehmen Sie bitte dem Datenblatt. |
| Anschlusstyp | 3-Pin (Basis, Kollektor, Emitter) |
Wichtige Überlegungen zur Auswahl und Anwendung
Bei der Auswahl des SA 1209 ist es essenziell, die spezifischen Anforderungen Ihrer Schaltung sorgfältig zu analysieren. Die angegebene maximale Verlustleistung von 10W bezieht sich in der Regel auf den Betrieb mit einem geeigneten Kühlkörper unter optimalen Bedingungen. Stellen Sie sicher, dass die thermische Auslegung Ihrer Schaltung ausreichend ist, um die Abwärme des Transistors effektiv abzuführen und so eine lange Lebensdauer sowie stabile Performance zu gewährleisten. Berücksichtigen Sie ebenfalls die spezifischen Gleichstromverstärkungsfaktoren (hFE) und Grenzfrequenz (fT), die für Ihre HF-Applikation relevant sind. Diese Werte sind entscheidend für die korrekte Auslegung von Verstärker- und Schwingkreisen.
FAQ – Häufig gestellte Fragen zu SA 1209 – HF-Bipolartransistor, PNP, -160 V, -0,14 A, 10W, TO-126
Ist der SA 1209 für Audio-Verstärker geeignet?
Der SA 1209 ist primär für Hochfrequenzanwendungen konzipiert. Während er in bestimmten Audio-Schaltungen, die eine hohe Bandbreite oder spezielle HF-Filterung erfordern, eingesetzt werden kann, gibt es spezialisierte Audio-Transistoren, die für typische Audio-Frequenzbereiche optimiert sind. Für reine Audio-Anwendungen sollten Sie gegebenenfalls spezifischere Komponenten prüfen.
Welche Art von Kühlung wird für den SA 1209 empfohlen?
Aufgrund der spezifizierten Verlustleistung von 10W wird für den SA 1209 die Verwendung eines geeigneten Kühlkörpers dringend empfohlen. Die genaue Größe und Art des Kühlkörpers hängt von der tatsächlichen Betriebstemperatur, der Umgebungstemperatur und der Dauerbelastung ab. Eine gute thermische Anbindung ist entscheidend für die Zuverlässigkeit und Lebensdauer des Transistors.
Kann der SA 1209 in einer Schaltung mit positiver Stromsteuerung verwendet werden?
Nein, der SA 1209 ist ein PNP-Transistor, was bedeutet, dass er für die Steuerung mit negativer Spannung am Basis-Emitter-Übergang und für Stromfluss vom Kollektor zum Emitter konzipiert ist. Für Anwendungen, die eine positive Stromsteuerung erfordern, wären NPN-Transistoren die geeignete Wahl.
Was bedeutet die Angabe „-0,14 A“ für den Kollektorstrom?
Die Angabe „-0,14 A“ bedeutet, dass der maximale kontinuierliche Kollektorstrom, den der Transistor sicher verarbeiten kann, bei -0,14 Ampere liegt. Das Minuszeichen gibt die Richtung des Stromflusses für einen PNP-Transistor an, üblicherweise vom Kollektor zum Emitter.
Wie verhält sich der SA 1209 im Vergleich zu anderen Transistoren mit ähnlicher Spannungsfestigkeit?
Der SA 1209 zeichnet sich durch eine optimierte Kombination aus hoher Sperrspannung (-160 V), spezifizierter Verlustleistung (10 W) und Eignung für Hochfrequenzanwendungen aus. Viele Transistoren mit ähnlicher Spannungsfestigkeit könnten eine geringere Strombelastbarkeit oder schlechtere HF-Eigenschaften aufweisen, was sie für anspruchsvolle HF-Schaltungen weniger geeignet macht.
Wo finde ich detaillierte Datenblätter für den SA 1209?
Detaillierte technische Datenblätter, die Informationen zu Gleichstromverstärkungsfaktoren (hFE), Grenzfrequenzen (fT), Sättigungsspannungen und spezifischen thermischen Widerständen enthalten, sind in der Regel direkt beim Hersteller oder über autorisierte Elektronikkomponenten-Distributoren erhältlich. Eine Suche nach der genauen Artikelnummer und dem Hersteller ist hierfür zielführend.
Ist der TO-126 Anschlussstandard universell?
Der TO-126 Anschlussstandard ist weit verbreitet für Leistungstransistoren und bietet eine standardisierte Pinbelegung (Basis, Kollektor, Emitter) sowie ein Gehäuse, das eine effektive Wärmeableitung ermöglicht. Dies erleichtert die Integration in viele bestehende Schaltungsdesigns und die Verwendung in automatisierten Bestückungsprozessen.
