SA 1186 – HF-Bipolartransistor: Leistungsstarke Schalt- und Verstärkerlösungen für anspruchsvolle Elektronikprojekte
Für Ingenieure, Entwickler und versierte Hobbyisten, die zuverlässige und leistungsstarke Komponenten für Hochfrequenzanwendungen, lineare Verstärker oder anspruchsvolle Schaltkreise benötigen, bietet der SA 1186 HF-Bipolartransistor eine überzeugende Lösung. Dieses Bauteil zeichnet sich durch seine Robustheit, hohe Spannungs- und Strombelastbarkeit sowie seine exzellenten HF-Eigenschaften aus, die es zu einer idealen Wahl für professionelle und industrielle Einsatzgebiete machen.
Leistungsmerkmale und Technische Überlegenheit des SA 1186
Der SA 1186 HF-Bipolartransistor, ausgeführt als PNP-Typ, ist konzipiert, um den Anforderungen moderner Elektroniksysteme gerecht zu werden, bei denen Effizienz und Zuverlässigkeit im Vordergrund stehen. Seine spezifischen Spezifikationen, wie die maximale Sperrspannung von 150 Volt, eine kontinuierliche Strombelastbarkeit von 10 Ampere und eine Verlustleistung von bis zu 100 Watt, positionieren ihn als eine leistungsstarke Alternative zu Standardtransistoren, die oft an ihre Grenzen stoßen.
Anwendungsgebiete und Designvorteile
Dank seiner Charakteristiken eignet sich der SA 1186 hervorragend für eine Vielzahl von Anwendungen:
- HF-Verstärkerstufen: In Funkübertragungsgeräten, Radar-Systemen und anderen Hochfrequenzschaltungen ermöglicht der SA 1186 die Verstärkung von Signalen mit hoher Effizienz und geringem Rauschen. Seine Eignung für den HF-Bereich wird durch seine Transitfrequenz und minimierte parasitäre Kapazitäten unterstützt.
- Schaltanwendungen: Als leistungsfähiger Schalter kann der SA 1186 zur Steuerung von Motoren, Relais, Lampen und anderen Verbrauchern eingesetzt werden, die hohe Ströme erfordern. Die schnelle Schaltgeschwindigkeit und die hohe Strombelastbarkeit gewährleisten zuverlässigen Betrieb auch unter Last.
- Lineare Leistungsverstärker: In Audio-Verstärkern, Stromversorgungen und anderen linearen Schaltungen bietet der SA 1186 eine präzise Steuerung und hohe Leistungsausgabe. Die Möglichkeit, 100 Watt Verlustleistung zu dissipieren, erlaubt den Betrieb in anspruchsvollen Leistungsstufen.
- Industrielle Steuerungen: In industriellen Automatisierungssystemen und Leistungselektronik-Modulen gewährleistet der SA 1186 die zuverlässige Steuerung von Prozessen und Maschinen.

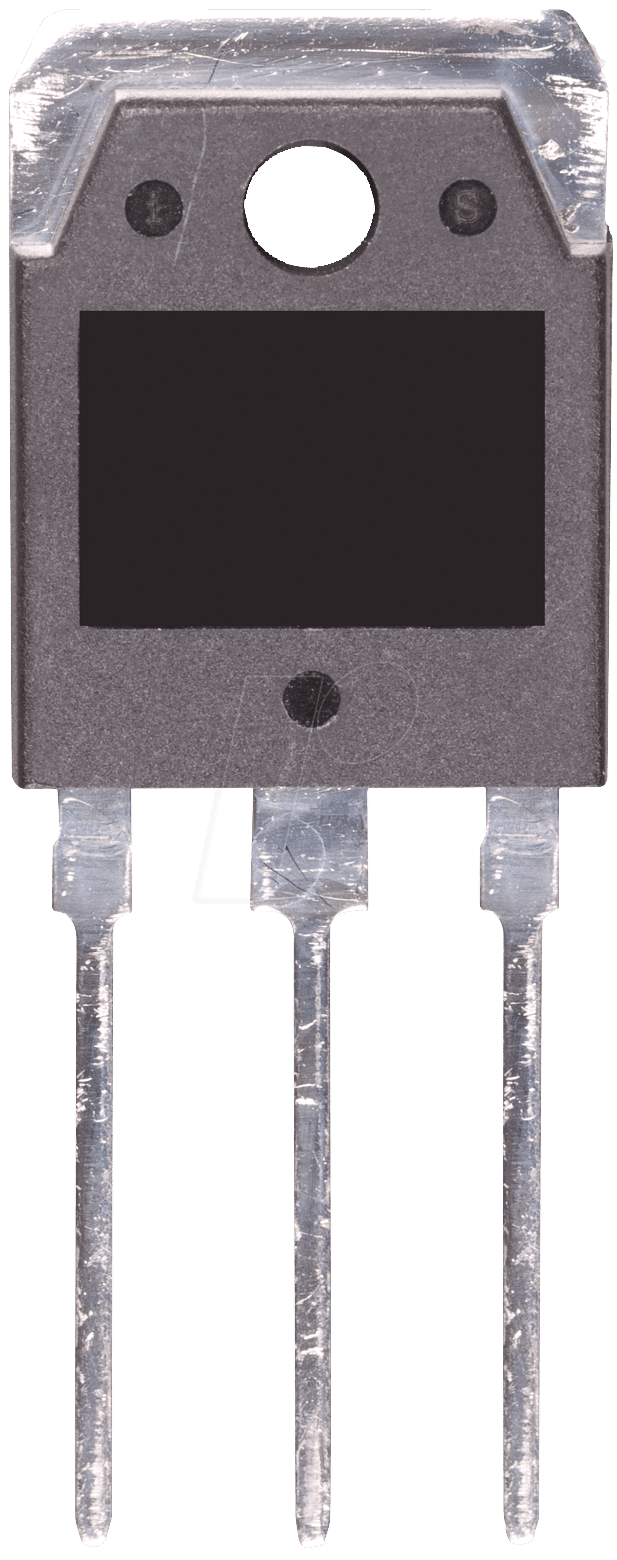

Konstruktion und Gehäusetyp TO-3PN
Der SA 1186 wird im TO-3PN-Gehäuse geliefert. Dieses robuste Metallgehäuse ist für seine exzellente Wärmeableitung bekannt und ermöglicht eine effiziente dissipation der anfallenden Verlustleistung. Die isolierte Ausführung des TO-3PN-Gehäuses vereinfacht die Montage auf Kühlkörpern und reduziert das Risiko von Kurzschlüssen, was ihn für leistungsintensive Anwendungen zur bevorzugten Wahl macht.
Technische Spezifikationen im Detail
Der SA 1186 repräsentiert eine fortschrittliche Halbleitertechnologie, die auf eine optimale Balance zwischen Leistung, Effizienz und Zuverlässigkeit ausgelegt ist. Seine Konstruktion und Materialauswahl sind auf die Maximierung der Performance in anspruchsvollen Umgebungen optimiert.
| Spezifikation | Detail |
|---|---|
| Typ | HF-Bipolartransistor, PNP |
| Max. Kollektor-Emitter-Spannung (VCEO) | 150 V |
| Max. Kollektorstrom (IC) | 10 A (kontinuierlich) |
| Max. Verlustleistung (PD) | 100 W |
| Gehäusetyp | TO-3PN (isoliert) |
| Transistortyp | Leistungstransistor für Hochfrequenz- und Schaltanwendungen |
| Wärmemanagement | Robustes Metallgehäuse mit exzellenter Wärmeableitung, ideal für Kühlkörpermontage |
| Zuverlässigkeit | Konstruiert für langlebigen Betrieb unter hohen Belastungen, minimiert Ausfallrisiken |
Vorteile des SA 1186 gegenüber herkömmlichen Lösungen
Der SA 1186 hebt sich von weniger leistungsfähigen Alternativen durch seine signifikant höhere Spannungs- und Strombelastbarkeit ab, was eine größere Flexibilität im Schaltungsdesign ermöglicht. Die Fähigkeit, bis zu 100 Watt Verlustleistung zu bewältigen, reduziert die Notwendigkeit für aufwendige Kühlmaßnahmen im Vergleich zu Transistoren mit geringerer Leistungsdichte. Darüber hinaus gewährleistet die spezifische HF-Optimierung eine überlegene Performance in Hochfrequenzapplikationen, wo Parasitäreffekte minimiert werden müssen.
FAQ – Häufig gestellte Fragen zu SA 1186 – HF-Bipolartransistor, PNP, 150V, 10A, 100W, TO-3PN
Ist der SA 1186 für lineare oder geschaltete Anwendungen besser geeignet?
Der SA 1186 ist aufgrund seiner Leistungsparameter und seiner HF-Eigenschaften gleichermaßen für hochwertige lineare Leistungsverstärker als auch für schnelle, stromintensive Schaltanwendungen hervorragend geeignet. Seine Vielseitigkeit macht ihn zu einer ausgezeichneten Wahl für beide Szenarien.
Welche Art von Kühlkörper wird für den SA 1186 empfohlen?
Angesichts der maximalen Verlustleistung von 100 Watt wird die Verwendung eines geeigneten Kühlkörpers dringend empfohlen, um eine effiziente Wärmeableitung zu gewährleisten und die Lebensdauer des Transistors zu maximieren. Die Art des Kühlkörpers hängt von den spezifischen Betriebsbedingungen und der Umgebungstemperatur ab. Typischerweise sind Kühlkörper mit Lamellen und ausreichender Oberfläche erforderlich.
Kann der SA 1186 in Niedervolt-Anwendungen eingesetzt werden?
Ja, der SA 1186 kann auch problemlos in Niedervolt-Anwendungen eingesetzt werden. Die hohe maximale Sperrspannung von 150V bietet hierbei eine erhebliche Reserve und erhöht die Zuverlässigkeit des Systems.
Wie unterscheidet sich das TO-3PN-Gehäuse von anderen Gehäusetypen?
Das TO-3PN-Gehäuse ist ein robustes Metallgehäuse, das für seine exzellente thermische Leistung und einfache Montage auf Kühlkörpern bekannt ist. Es bietet eine hervorragende Wärmeableitung, was für Hochleistungsbauteile wie den SA 1186 entscheidend ist. Viele Kunststoffgehäuse erreichen nicht die gleiche thermische Effizienz.
Welche Schutzschaltungen sind für den Betrieb des SA 1186 ratsam?
Um den Transistor vor Überspannungen und übermäßiger Strombelastung zu schützen, sind Schutzschaltungen wie Überspannungsbegrenzer (z.B. mit Varistoren) und Strombegrenzungen empfehlenswert. Eine sorgfältige Dimensionierung der Basistreiberschaltung ist ebenfalls wichtig, um einen sicheren Betrieb zu gewährleisten.
Ist der SA 1186 für den Einsatz in professionellen Audio-Verstärkern geeignet?
Absolut. Die Fähigkeit, hohe Ströme zu schalten und zu verstärken, gepaart mit guten HF-Eigenschaften und der Möglichkeit zur linearen Verstärkung, macht den SA 1186 zu einer ausgezeichneten Komponente für professionelle Audio-Endstufen, bei denen Leistung und Klangtreue im Vordergrund stehen.
Bietet das isolierte TO-3PN-Gehäuse Vorteile bei der Schaltungsimpementierung?
Ja, die Isolierung des TO-3PN-Gehäuses bietet erhebliche Vorteile bei der Schaltungsimpementierung. Sie eliminiert die Notwendigkeit für zusätzliche Isolationsmaterialien zwischen dem Transistor und dem Kühlkörper, vereinfacht die Montage und reduziert das Risiko von elektrischen Durchschlägen, was die Sicherheit und Zuverlässigkeit des Designs erhöht.
