Hochleistungs-Bipolartransistor SA 1013 für anspruchsvolle Schaltungen
Der SA 1013 – ein PNP-Bipolartransistor mit einer Spannungsfestigkeit von 160V und einem Strom von 1A – ist die ideale Lösung für Elektronikentwickler und Hobbyisten, die robuste und zuverlässige Schaltungen realisieren müssen. Er zeichnet sich durch seine präzise Schaltcharakteristik und seine hohe Belastbarkeit aus und bietet damit eine überlegene Alternative zu Standardtransistoren, wenn es um Zuverlässigkeit und Leistungsfähigkeit geht.
Leistungsstarke Spezifikationen für maximale Anwendungsvielfalt
Der SA 1013 repräsentiert die Spitzenklasse im Bereich der diskreten Halbleiterbauelemente. Seine Kernkompetenz liegt in der Fähigkeit, hohe Spannungen und Ströme mit minimalem Leistungsverlust zu schalten. Mit einer maximal zulässigen Kollektor-Emitter-Spannung (Vce max) von 160 Volt und einem kontinuierlichen Kollektorstrom (Ic max) von 1 Ampere ist dieser Transistor bestens gerüstet für eine breite Palette von Schaltungsanwendungen, die von einfachen Verstärkerschaltungen bis hin zu komplexen Leistungssteuermodulen reichen.
Die Verlustleistung von 0,9 Watt (Pd) bei einer maximalen Betriebstemperatur ist ein entscheidender Faktor für die Langlebigkeit und Stabilität von elektronischen Systemen. Diese Spezifikation bedeutet, dass der SA 1013 auch unter anspruchsvollen Betriebsbedingungen eine kontrollierte Temperatur aufrechterhalten kann, was zu einer erhöhten Zuverlässigkeit und einer reduzierten Ausfallrate führt. Dies ist besonders relevant in industriellen Umgebungen oder bei Geräten, die über längere Zeiträume unter Last arbeiten müssen.

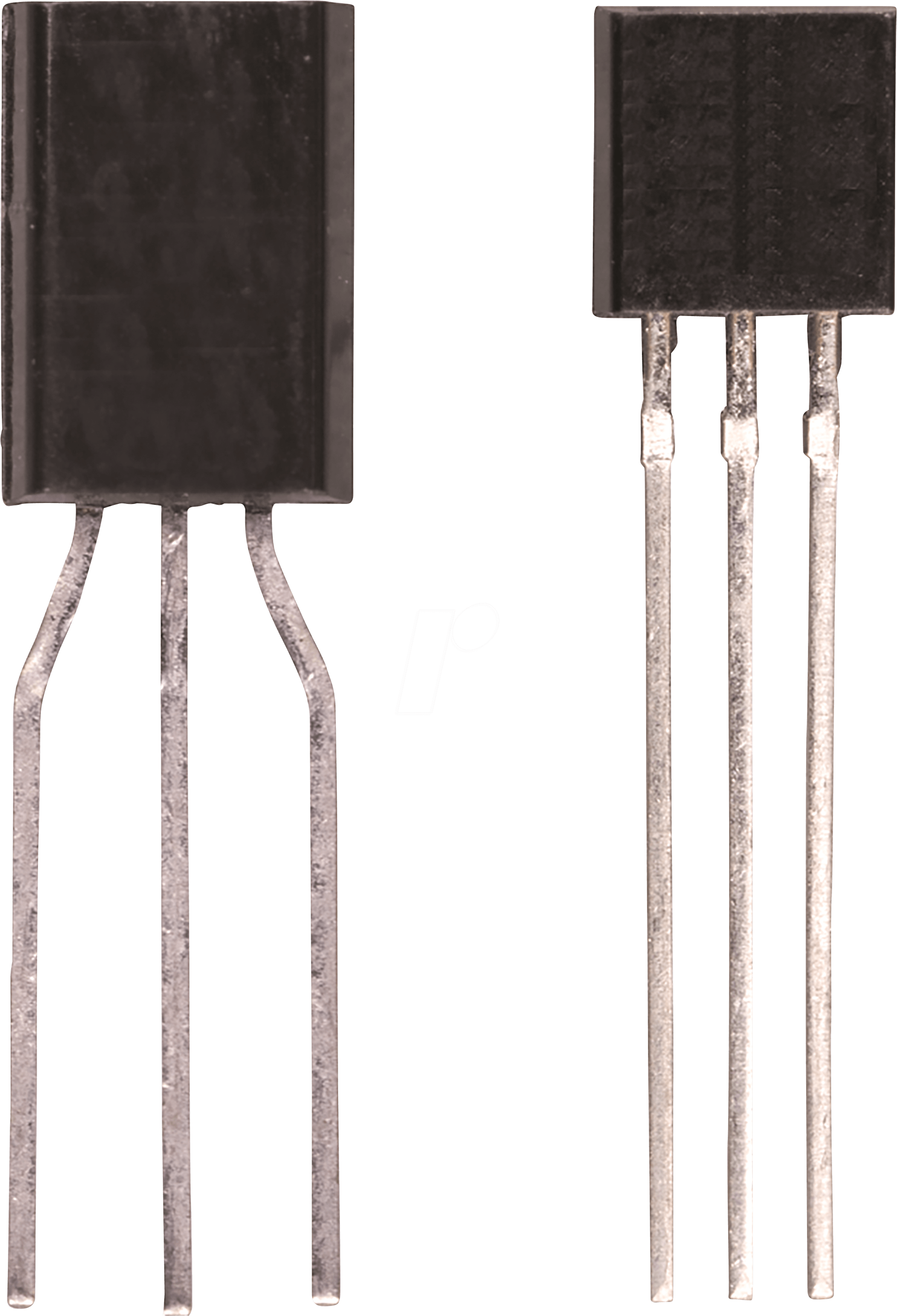

Das Gehäuse TO-92 bzw. TO-92MP ist ein Standard in der Elektronikindustrie und steht für eine einfache Handhabung und Integration in Leiterplatten. Diese Gehäuseformen bieten eine gute thermische Anbindung an die Umgebung und ermöglichen effizientes Löten. Die Wahl zwischen TO-92 und TO-92MP kann je nach spezifischen thermischen Anforderungen und Platzbeschränkungen auf der Platine getroffen werden, wobei beide Varianten eine bewährte und zuverlässige Montage ermöglichen.
Überlegene Vorteile des SA 1013 im Vergleich zu Standardlösungen
- Hohe Spannungsfestigkeit: Mit 160V Vce max bietet der SA 1013 eine signifikant höhere Sicherheitsmarge als viele Standard-PNP-Transistoren, was ihn ideal für Schaltungen macht, die höheren Spannungsspitzen ausgesetzt sind oder mit Netzspannungen arbeiten.
- Robuste Strombelastbarkeit: 1A kontinuierlicher Kollektorstrom ermöglicht den Einsatz in leistungsfähigeren Anwendungen, wo Standardtransistoren schnell an ihre Grenzen stoßen und überhitzen würden.
- Effiziente Wärmeableitung: Die spezifizierte Verlustleistung von 0,9W ist gut dimensioniert, um eine Überhitzung bei typischen Anwendungsfällen zu verhindern, was die Lebensdauer des Bauteils und die Stabilität der Gesamtschaltung erhöht.
- Präzise Schalteigenschaften: Der SA 1013 zeichnet sich durch eine gut definierte Verstärkung (hFE) und schnelle Schaltzeiten aus, was für präzise Signalverarbeitung und Steuerung unerlässlich ist.
- Breiter Einsatzbereich: Die Kombination aus Spannungs- und Stromfestigkeit sowie thermischer Belastbarkeit eröffnet Anwendungsfelder von Audioverstärkern über Netzteile bis hin zu Steuermodulen in der Automatisierungstechnik.
- Standardisierte Gehäuse: Die Verfügbarkeit im TO-92/TO-92MP-Gehäuse gewährleistet eine einfache Beschaffung, Handhabung und Integration in bestehende und neue Designs ohne spezielle Montageanforderungen.
Detaillierte Produkt-Spezifikationen
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Transistortyp | Bipolartransistor, PNP |
| Maximale Kollektor-Emitter-Spannung (Vce max) | 160 V |
| Maximaler kontinuierlicher Kollektorstrom (Ic max) | 1 A |
| Maximale Verlustleistung (Pd) | 0,9 W |
| Gehäuseform | TO-92 / TO-92MP |
| Einsatzgebiet (typisch) | Signalverstärkung, Schaltanwendungen, Leistungssteuerung |
| DC Stromverstärkungsfaktor (hFE) | Variiert je nach Bauteilcharge und Betriebsbedingungen, typisch im Bereich von 100-300 bei Nennströmen. Dies ermöglicht sowohl hohe Stromverstärkung als auch präzise Schaltung. |
| Betriebstemperaturbereich | Standardbereich für Siliziumtransistoren, typisch von -55°C bis +150°C. Die hohe maximale Verlustleistung unterstützt den Betrieb auch in wärmeren Umgebungen, sofern adäquate Kühlung gegeben ist. |
Anwendungsbereiche und technische Herausforderungen
Der SA 1013 Bipolartransistor, PNP, 160V, 1A, 0,9W, TO-92 / TO-92MP ist ein vielseitiger Halbleiterbaustein, der in einer Vielzahl von elektronischen Schaltungen Anwendung findet. Seine spezifischen Eigenschaften machen ihn besonders geeignet für Anwendungen, die eine zuverlässige Signalverstärkung oder das Schalten von Lasten unter erhöhten Spannungsbedingungen erfordern.
Signalverstärkung: In Audioverstärkerschaltungen kann der SA 1013 als Treibertransistor oder als Teil einer Ausgangsstufe eingesetzt werden. Die hohe Spannungsfestigkeit ermöglicht die Verarbeitung von Signalen mit größerem Hub, während die Strombelastbarkeit die Ansteuerung von Lautsprechern oder anderen Lasten erlaubt. Die präzise DC-Stromverstärkung (hFE) sorgt für eine lineare Verstärkung über einen weiten Bereich.
Schaltanwendungen: Als Schaltsignal-Transistor kann der SA 1013 zum Steuern von Relais, Solenoiden, Motoren oder Beleuchtungssystemen verwendet werden. Die Fähigkeit, Ströme von bis zu 1 Ampere zu schalten, macht ihn geeignet für Anwendungen, bei denen geringe bis mittlere Leistungsaufnahme erforderlich ist. Die hohe Spannungsfestigkeit schützt die nachgeschaltete Elektronik vor unerwünschten Spannungsspitzen, die beispielsweise beim Abschalten induktiver Lasten entstehen können.
Leistungsregelung und Netzteile: In einfachen linearen Spannungsreglern oder als Teil von Schaltnetzteilen kann der SA 1013 zur Steuerung der Ausgangsspannung oder zur Regelung des Stromflusses eingesetzt werden. Seine thermische Belastbarkeit von 0,9W erfordert in solchen Anwendungen eine sorgfältige Betrachtung der Kühlmöglichkeiten, um eine zuverlässige Funktion sicherzustellen.
Automatisierung und Industrieelektronik: In der industriellen Automatisierung wird der SA 1013 häufig in Steuerungseinheiten, Sensorinterfaces oder zur Ansteuerung von Aktuatoren eingesetzt. Die Robustheit und die spezifizierten Parameter bieten eine hohe Zuverlässigkeit, die für industrielle Umgebungen unerlässlich ist.
Bei der Auslegung von Schaltungen mit dem SA 1013 sind die typischen Parameter wie die Sättigungsspannungen (Vce(sat)) und die Übergangs- und Sperrzeiten zu berücksichtigen. Diese Parameter beeinflussen die Effizienz und die Signalintegrität der Schaltung. Die Wahl des geeigneten Betriebsmodus (linear oder Schalten) hängt von der spezifischen Applikation ab.
FAQ – Häufig gestellte Fragen zu SA 1013 – Bipolartransistor, PNP, 160V, 1A, 0,9W, TO-92 / TO-92MP
Was ist die primäre Funktion eines Bipolartransistors wie dem SA 1013?
Ein Bipolartransistor wie der SA 1013 dient primär als elektronischer Schalter oder als Verstärker für elektrische Signale. Er ermöglicht die Steuerung eines größeren Stromflusses durch einen kleineren Strom oder eine kleine Spannung am Steuereingang.
Für welche Arten von Projekten ist der SA 1013 besonders gut geeignet?
Der SA 1013 eignet sich hervorragend für Projekte, die eine hohe Spannungsfestigkeit (bis 160V), eine moderate Strombelastbarkeit (bis 1A) und eine gute thermische Stabilität erfordern. Dies umfasst beispielsweise Audioverstärker, einfache Leistungstreiber, Steuerungen für Relais oder LEDs, sowie diverse Schaltungen in der Hobby- und Kleinserienfertigung.
Was bedeutet die Angabe „PNP“ bei diesem Transistor?
„PNP“ bezeichnet die Halbleiterstruktur des Transistors. Bei PNP-Transistoren fließt der Strom vom Emitter zum Kollektor, wenn der Basisstrom positiv im Verhältnis zum Emitter ist. Dies ist das Gegenteil von NPN-Transistoren, was ihre Verwendung in bestimmten Schaltungsdesigns beeinflusst.
Wie beeinflusst die Verlustleistung von 0,9W die Anwendung des SA 1013?
Die maximale Verlustleistung von 0,9W gibt an, wie viel Leistung der Transistor maximal umsetzen kann, ohne überhitzt zu werden. Dies ist ein wichtiger Parameter für die Auslegung von Kühllösungen. Für Dauerbelastungen nahe dem Maximum ist eine gute Wärmeableitung, z.B. durch eine geeignete Leiterplattenlayout oder einen kleinen Kühlkörper, empfehlenswert, um die Lebensdauer zu maximieren.
Ist das TO-92 / TO-92MP Gehäuse für alle Anwendungen geeignet?
Das TO-92 und das leicht verbesserte TO-92MP Gehäuse sind Standardgehäuse für die Durchsteckmontage (THT) und sehr verbreitet. Sie bieten eine gute Balance zwischen Größe und Handhabung. Für sehr hohe Leistungsanwendungen, bei denen mehr Wärme abgeführt werden muss, sind jedoch größere Gehäuse wie TO-220 oder TO-247 oft die bessere Wahl.
Welche Art von Schaltungen kann ich mit dem SA 1013 nicht realisieren?
Aufgrund seiner Strom- und Verlustleistungsbegrenzungen ist der SA 1013 nicht für Hochleistungsanwendungen wie das direkte Ansteuern von großen Motoren, leistungsstarken Heizungen oder das Schalten von Netzteilen mit sehr hohen Strömen ausgelegt. Für solche Zwecke sind spezialisierte Leistungs-Halbleiterbauelemente erforderlich.
Wo kann ich weitere technische Details und Datenblätter zum SA 1013 finden?
Detaillierte technische Informationen, inklusive Schaltkennlinien, Temperaturen und weiteren elektrischen Parametern, sind im zugehörigen Datenblatt des Herstellers zu finden. Dieses ist normalerweise auf den Webseiten der Chiphersteller oder über spezialisierte Elektronikkomponenten-Distributoren verfügbar.
