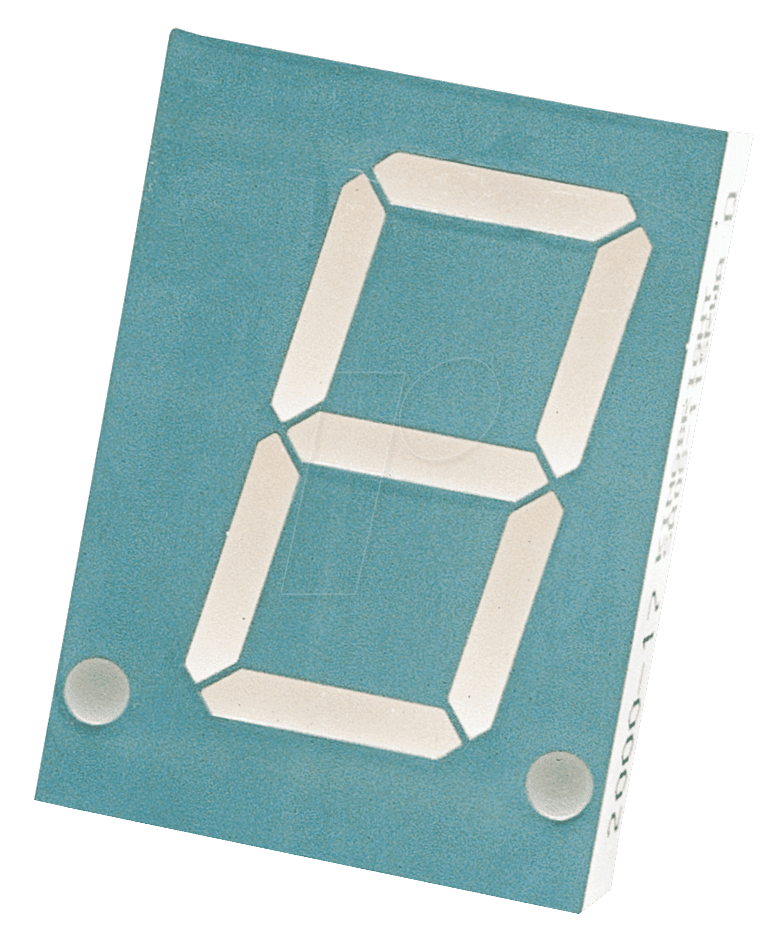

SA 08-11 RT – Präzision für Ihre Anzeigeanforderungen
Sie suchen eine zuverlässige und klar ablesbare Anzeige für Ihre elektronischen Projekte oder Geräte? Die SA 08-11 RT mit ihrer leuchtend roten Darstellung und einer Ziffernhöhe von 20,3mm bietet eine exzellente Lösung für alle, die Wert auf deutliche Informationsübermittlung legen. Diese gemeinschaftliche Anode-Variante ist speziell für Entwickler, Hobbyisten und professionelle Anwender konzipiert, die eine robuste und gut sichtbare 7-Segment-Anzeige benötigen, die auch unter anspruchsvollen Bedingungen überzeugt.
Hervorragende Ablesbarkeit und brillante Darstellung
Die SA 08-11 RT zeichnet sich durch ihre außergewöhnliche Ablesbarkeit aus. Die kräftige rote Farbe der 7-Segment-Anzeige sorgt für einen hohen Kontrast, der auch bei wechselnden Lichtverhältnissen oder aus größerer Entfernung eine klare Erkennung der angezeigten Ziffern oder Zeichen ermöglicht. Mit einer Ziffernhöhe von 20,3mm (0,8 Zoll) ist sie ideal für Anwendungen, bei denen visuelle Klarheit oberste Priorität hat. Dies macht sie zur perfekten Wahl für Geräteanzeigen, industrielle Steuerungen, Messinstrumente oder auch für DIY-Elektronikprojekte.
Technische Überlegenheit der Gemeinschaftlichen Anode
Die Implementierung einer gemeinschaftlichen Anode (Common Anode) bietet signifikante Vorteile in Bezug auf die Schaltungsentwicklung und Stromversorgung. Bei dieser Konfiguration sind alle Anodenanschlüsse der einzelnen Segmente intern verbunden und werden an die positive Versorgungsspannung angeschlossen. Die Steuerung der einzelnen Segmente erfolgt dann über die Kathodenanschlüsse, die gegen Masse geschaltet werden. Dies vereinfacht die Ansteuerung, insbesondere bei der Verwendung von Multiplexing-Techniken, und ermöglicht oft eine effizientere Stromverteilung im Vergleich zu gemeinschaftlichen Kathoden-Varianten. Die SA 08-11 RT nutzt diese Technologie, um eine stabile und effiziente Leistung zu gewährleisten.
Konstruktion und Material: Langlebigkeit und Zuverlässigkeit
Die SA 08-11 RT wurde mit Blick auf Langlebigkeit und Zuverlässigkeit konstruiert. Die einzelnen Segmente bestehen aus hochwertigen Leuchtdioden (LEDs), die für ihre lange Lebensdauer und geringe Ausfallrate bekannt sind. Das Gehäusematerial ist robust und schützt die empfindliche Elektronik im Inneren vor Umwelteinflüssen. Die präzise Fertigung gewährleistet eine konsistente Leistung und eine einfache Integration in bestehende oder neue Schaltungen. Die lötbaren Anschlüsse sind robust gestaltet, um wiederholtes Ein- und Auslöten zu ermöglichen, was für Prototyping und Serienfertigung gleichermaßen von Vorteil ist.
Vorteile der SA 08-11 RT im Überblick
- Hervorragende Ablesbarkeit: Kräftige rote Farbe und klare Darstellung für maximale Sichtbarkeit.
- Optimale Zifferngröße: 20,3mm Ziffernhöhe ideal für Distanzablesungen.
- Effiziente Ansteuerung: Gemeinschaftliche Anode-Konfiguration für vereinfachte Schaltungsdesigns.
- Hohe Zuverlässigkeit: Hochwertige LED-Komponenten für lange Lebensdauer.
- Robuste Bauweise: Langlebiges Gehäuse schützt die empfindliche Elektronik.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für professionelle und hobbyistische Elektronikprojekte.
- Einfache Integration: Standardisierte Anschlüsse für unkomplizierte Montage.
Produkteigenschaften im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | 7-Segment-Anzeige |
| Modell | SA 08-11 RT |
| Anzeigefarbe | Rot |
| Ziffernhöhe | 20,3mm (0,8 Zoll) |
| Anodentyp | Gemeinschaftliche Anode (Common Anode) |
| Anzahl der Segmente | 7 Segmente + Dezimalpunkt |
| Betriebsspannung (typisch) | Ca. 2,0 – 2,2V pro Segment (je nach Strom und Farbe) |
| Lichtstärke (typisch) | Sehr hoch für deutliche Sichtbarkeit |
| Anschlusstyp | Durchsteckmontage (THT – Through-Hole Technology) |
| Gehäusematerial | Hochwertiger Kunststoff, UV-stabilisiert |
| Einsatztemperatur | -40°C bis +85°C |
| Lebensdauer (LEDs) | > 50.000 Stunden |
Anwendungsbereiche für die SA 08-11 RT
Die Vielseitigkeit der SA 08-11 RT macht sie zu einer idealen Komponente in einer breiten Palette von Anwendungen. In der industriellen Automatisierung findet sie Einsatz in Steuerpulten, Anzeigeinstrumenten und Produktionsüberwachungssystemen, wo schnelle und klare Ablesung von Prozessdaten unerlässlich ist. Für den Elektronik-Hobbyisten bietet sie die perfekte Möglichkeit, eigene Projekte zu realisieren, sei es eine digitale Uhr, ein Frequenzzähler oder ein benutzerdefiniertes Display für ein Mikrocontroller-Projekt. Im Bereich der Medizintechnik kann sie zur Anzeige von Vitalparametern oder Gerätestatus eingesetzt werden, wo Zuverlässigkeit und Präzision von höchster Bedeutung sind. Auch in Haushaltsgeräten, Sicherheitssystemen oder im Automobilbereich, wo einfache Ziffernanzeigen benötigt werden, spielt die SA 08-11 RT ihre Stärken aus.
FAQ – Häufig gestellte Fragen zu SA 08-11 RT – 7-Segment-Anzeige, rot, 20,3mm, gem. Anode
Wie wird die SA 08-11 RT an eine Schaltung angeschlossen?
Die SA 08-11 RT verfügt über standardmäßige Durchsteckanschlüsse (THT). Für die gemeinschaftliche Anode werden die Anodenpins intern verbunden und an die positive Versorgungsspannung angeschlossen. Die einzelnen Segmente werden durch das Schalten der entsprechenden Kathodenpins gegen Masse aktiviert. Detaillierte Pinbelegungen finden Sie im technischen Datenblatt.
Welche Spannung wird für den Betrieb der einzelnen Segmente benötigt?
Die typische Betriebsspannung pro Segment liegt bei etwa 2,0 bis 2,2 Volt. Es ist jedoch ratsam, Vorwiderstände zu verwenden, um den Strom zu begrenzen und eine optimale Helligkeit sowie eine lange Lebensdauer der LEDs zu gewährleisten. Die genauen Werte der Vorwiderstände hängen von der Versorgungsspannung und dem gewünschten Strom ab.
Kann die SA 08-11 RT auch andere Farben als Rot anzeigen?
Nein, die SA 08-11 RT ist spezifisch als rot leuchtende 7-Segment-Anzeige konzipiert. Andere Farben sind nicht möglich, da die Leuchtdioden für die rote Emission optimiert sind.
Was bedeutet „gem. Anode“ (Gemeinschaftliche Anode)?
Gemeinschaftliche Anode bedeutet, dass alle Anodenanschlüsse der einzelnen Leuchtdiodensegmente in der Anzeige intern miteinander verbunden sind. Diese gemeinsame Anode wird dann an die positive Spannungsversorgung angeschlossen. Die Aktivierung der einzelnen Segmente erfolgt durch das Schließen der jeweiligen Kathode gegen Masse (GND).
Ist die SA 08-11 RT für den Einsatz im Außenbereich geeignet?
Das Gehäusematerial ist robust und UV-stabilisiert, was einen gewissen Schutz bietet. Für einen direkten und dauerhaften Außeneinsatz, insbesondere bei widrigen Wetterbedingungen, wird jedoch eine zusätzliche Schutzmaßnahme wie eine geeignete Gehäusekonstruktion oder Vergussmasse empfohlen, um die Langlebigkeit zu maximieren.
Wie unterscheidet sich die gemeinschaftliche Anode von der gemeinschaftlichen Kathode?
Bei einer gemeinschaftlichen Kathode sind alle Kathodenanschlüsse intern verbunden und werden gegen Masse geschaltet. Die Aktivierung der Segmente erfolgt durch das Anlegen einer positiven Spannung an die entsprechenden Anodenanschlüsse. Bei der gemeinschaftlichen Anode (wie bei der SA 08-11 RT) ist es umgekehrt: Die Anoden sind intern verbunden und werden an die positive Spannung gelegt, während die Kathoden gegen Masse geschaltet werden.
Wie viele Zeichen kann die SA 08-11 RT darstellen?
Eine 7-Segment-Anzeige kann alle numerischen Ziffern (0-9) darstellen. Zusätzlich verfügt die SA 08-11 RT über einen Dezimalpunkt, der separat angesteuert werden kann, um beispielsweise Dezimalzahlen anzuzeigen oder als Trennzeichen zu dienen. Sie ist somit in der Lage, eine breite Palette von numerischen Werten darzustellen.
