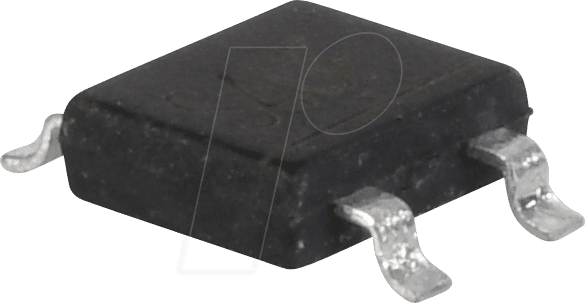

Optimale Gleichrichtung für Ihre Elektronikprojekte: S40F DIO – Brückengleichrichter, 80 V, 0,8 A
Sie suchen nach einer zuverlässigen Lösung zur Umwandlung von Wechselstrom in Gleichstrom für Ihre elektronischen Schaltungen? Der S40F DIO Brückengleichrichter mit seinen Spezifikationen von 80 V Sperrspannung und 0,8 A maximalem Ausgangsstrom ist die ideale Wahl für Entwickler, Hobbyisten und professionelle Anwender, die Wert auf Stabilität und Effizienz legen. Dieses Bauteil löst das Problem der bidirektionalen Stromflusskontrolle in AC/DC-Konvertern und sorgt für eine saubere Gleichspannung, die für empfindliche Elektronikkomponenten unerlässlich ist.
Hervorragende Leistungsmerkmale des S40F DIO
Der S40F DIO Brückengleichrichter zeichnet sich durch seine robuste Konstruktion und seine präzise Funktionalität aus. Im Vergleich zu einzelnen Dioden oder weniger spezifizierten Gleichrichtern bietet der S40F DIO eine integrierte Lösung, die Platz spart und die Verdrahtung vereinfacht. Seine hohe Sperrspannung von 80 V ermöglicht den Einsatz in einer Vielzahl von Anwendungen, die über die gängigen Niedervolt-Bereiche hinausgehen, während der kontinuierliche Strom von 0,8 A eine solide Leistungsfähigkeit für mittelgroße Projekte gewährleistet. Die integrierte Bauweise minimiert zudem parasitäre Effekte und verbessert die thermische Leistung, was zu einer längeren Lebensdauer und höherer Zuverlässigkeit führt.
Umfassende Anwendungsmöglichkeiten
Der S40F DIO Brückengleichrichter ist ein unverzichtbarer Bestandteil in zahlreichen elektronischen Geräten und Systemen. Seine Fähigkeit, Wechselstrom effizient und zuverlässig in Gleichstrom umzuwandeln, macht ihn zu einer Schlüsselkomponente in:
- Netzteilen und Stromversorgungen für Consumer-Elektronik
- Ladegeräten für Akkusysteme
- Automatisierungstechnik und industriellen Steuerungen
- Audio- und Videogeräten
- Kleinmotoren und Beleuchtungssystemen
- Experimentierplatinen und Prototypenbau
Die Vielseitigkeit des S40F DIO erlaubt seinen Einsatz sowohl in leistungsorientierten als auch in signalverarbeitenden Schaltungen, wo eine stabile und rauschfreie Gleichspannung benötigt wird.
Detaillierte technische Spezifikationen
| Merkmal | Spezifikation |
|---|---|
| Bauteiltyp | Brückengleichrichter |
| Modell | S40F DIO |
| Maximale Sperrspannung (Vrrm) | 80 V |
| Maximaler kontinuierlicher Ausgangsstrom (Io) | 0,8 A |
| Maximale Durchlassspannung (Vf) bei 0,8 A | ca. 1,0 V (pro Diode) |
| Maximaler Spitzenstrom (Ifsm) bei 50 Hz | Typischerweise ca. 30 A (für 1 Periode) |
| Betriebstemperaturbereich | -55 °C bis +150 °C |
| Gehäusetyp | Standardisierte 4-Pin-Bauform für Durchsteckmontage (THT) |
| Anschlussart | Lötanschluss für einfache Integration in Leiterplatten |
| Zuverlässigkeit | Hohe Zuverlässigkeit durch integrierte Schaltungsstruktur, minimiert Lötstellen und Verbindungspunkte |
| Effizienz | Gute Umwandlungseffizienz aufgrund geringer Vorwärtsspannungsabfälle im Vergleich zu diskreten Lösungen bei gleichem Strom |
Konstruktion und Materialgüte
Der S40F DIO Brückengleichrichter ist typischerweise in einem robusten Kunststoffgehäuse vergossen, das eine effiziente Wärmeableitung ermöglicht und die internen Halbleiterkomponenten vor Umwelteinflüssen schützt. Die vier integrierten Dioden bestehen aus hochwertigem Silizium, das für seine exzellenten elektrischen Eigenschaften und thermische Stabilität bekannt ist. Die Anschlussbeinchen sind aus einer legierten Kupferlegierung gefertigt und verzinnt, um eine optimale Lötbarkeit und Korrosionsbeständigkeit zu gewährleisten. Diese Materialwahl und die integrale Bauweise tragen maßgeblich zur Langlebigkeit und Verlässlichkeit des Bauteils bei, selbst unter anspruchsvollen Betriebsbedingungen.
Vorteile des S40F DIO gegenüber alternativen Gleichrichterlösungen
Der S40F DIO bietet gegenüber einfachen Einzeldioden oder ungeordneten Mehrfachdiodenkonfigurationen signifikante Vorteile:
- Platzersparnis: Vier Dioden in einem einzigen Bauteil reduzieren den Platzbedarf auf der Leiterplatte erheblich.
- Vereinfachte Verdrahtung: Statt vier separater Anschlüsse sind nur noch vier definierte Pins für AC- und DC-Anschlüsse notwendig, was die Montage beschleunigt und Fehlerquellen minimiert.
- Verbesserte thermische Performance: Die integrale Bauweise ermöglicht eine gleichmäßigere Wärmeverteilung und effektivere Kühlung im Vergleich zu vier diskreten Dioden.
- Gleichmäßigere Lastverteilung: Die interne Anordnung der Dioden im Brückenverbund sorgt für eine ausgewogene Stromverteilung.
- Höhere Zuverlässigkeit: Weniger Lötstellen und Verbindungen bedeuten eine geringere Wahrscheinlichkeit für Ausfälle.
- Optimierte Leistungsaufnahme: Durch die spezifische Auslegung des Brückengleichrichters werden geringere Spannungsabfälle erzielt, was die Energieeffizienz Ihrer Schaltung steigert.
Präzisionsanwendungen für anspruchsvolle Projekte
Die Spezifikationen des S40F DIO, insbesondere die Sperrspannung von 80 V, machen ihn prädestiniert für Projekte, bei denen eine deutliche Reserve über die übliche Netzspannung hinaus erforderlich ist. Dies ist entscheidend in Stromversorgungen, die mit Netzschwankungen umgehen müssen, oder in Anwendungen, die eine höhere Isolationsspannung erfordern. Die Fähigkeit, 0,8 A kontinuierlich zu verarbeiten, deckt eine breite Palette von typischen Lasten ab, von kleinen Motoren bis hin zu integrierten Schaltungen, die eine stabile Spannungsversorgung benötigen. Die geringe Durchlassspannung (Vf) von typischerweise unter 1 Volt pro Diode im Gleichrichtungsbetrieb minimiert Energieverluste während des Stromflusses, was die Effizienz der gesamten Schaltung verbessert und die Wärmeentwicklung reduziert. Dies ist besonders wichtig in kompakten Gehäusen oder in Anwendungen, bei denen die Wärmeableitung begrenzt ist.
Technische Herausforderungen und Lösungen durch den S40F DIO
Ein wesentlicher Aspekt bei der Entwicklung von Netzteilen ist die Minimierung von Ripple-Spannungen nach der Gleichrichtung. Der S40F DIO, als integraler Bestandteil einer sorgfältig dimensionierten Filterstufe (typischerweise mit Kondensatoren und optional Spulen), trägt dazu bei, eine saubere und stabile Gleichspannung zu erzeugen. Die konsistente Charakteristik der vier integrierten Dioden sorgt für eine symmetrische Gleichrichtung, was wiederum die Filterung erleichtert und die Effektivität der Gleichspannungsausgabe erhöht. Bei höheren Stromstärken oder pulsierenden Lasten ist die thermische Beständigkeit eines Brückengleichrichters kritisch. Der S40F DIO ist für den angegebenen Dauerstrombereich ausgelegt und verfügt über eine ausreichende thermische Kapazität, um bei ordnungsgemäßer Montage auf einer Leiterplatte oder einem Kühlkörper auch anhaltenden Betrieb zu gewährleisten.
Sicherheit und Langlebigkeit
Die Einhaltung von Sicherheitsstandards ist bei elektronischen Bauteilen von höchster Bedeutung. Der S40F DIO erfüllt gängige Industriestandards für elektrische Sicherheit und Zuverlässigkeit. Die hohe Sperrspannung von 80 V bietet einen Puffer gegen Überspannungen, die in Wechselstromnetzen auftreten können. Dies schützt nachgeschaltete Komponenten und erhöht die Betriebssicherheit Ihrer Geräte. Die robuste Verkapselung schützt die empfindliche Halbleiterstruktur vor mechanischer Beschädigung, Feuchtigkeit und Staub. Durch die Vermeidung von externen Verbindungen zwischen einzelnen Dioden entfallen potenzielle Schwachstellen, was die allgemeine Langlebigkeit des Bauteils signifikant erhöht. Die Eignung für den Temperaturbereich von -55 °C bis +150 °C unterstreicht die Widerstandsfähigkeit des S40F DIO gegenüber extremen Umgebungsbedingungen, was ihn zu einer verlässlichen Wahl für anspruchsvolle industrielle Anwendungen macht.
Erweiterungsmöglichkeiten und Systemintegration
Der S40F DIO ist nicht nur ein Einzelbauteil, sondern ein integraler Baustein für komplexere Schaltungen. Er lässt sich problemlos mit Glättungskondensatoren, Spannungsreglern und weiteren Schutzelementen kombinieren, um voll funktionsfähige Stromversorgungen zu realisieren. Die standardisierte 4-Pin-Bauform ermöglicht eine einfache Integration in bestehende oder neue Leiterplattendesigns. Für Anwendungen, die höhere Ströme erfordern, kann der S40F DIO in einer parallelen Konfiguration (mit zusätzlichen Strombegrenzungswiderständen) verwendet werden, um die Gesamtstromtragfähigkeit zu erhöhen. Dies erfordert jedoch eine sorgfältige Auslegung und Dimensionierung, um eine gleichmäßige Lastverteilung zu gewährleisten.
FAQ – Häufig gestellte Fragen zu S40F DIO – Brückengleichrichter, 80 V, 0,8 A
Was bedeutet die Sperrspannung von 80 V?
Die Sperrspannung (Vrrm – Peak Repetitive Reverse Voltage) von 80 V gibt die maximale Spannung an, die das Bauteil in Sperrrichtung verkraften kann, ohne Schaden zu nehmen. Dies ist wichtig, um sicherzustellen, dass der Gleichrichter auch bei Netzspannungsschwankungen oder Spitzen in der Wechselspannung zuverlässig arbeitet.
Ist der S40F DIO für den Betrieb an der 230-V-Steckdose geeignet?
Für den direkten Anschluss an die 230-V-Netzspannung ist der S40F DIO mit seinem maximalen Dauerstrom von 0,8 A und der Sperrspannung von 80 V in der Regel nicht direkt geeignet. Er ist für Sekundärseiten von Netzteilen oder für kleinere, isolierte Stromversorgungen konzipiert, wo die Wechselspannung bereits transformiert und reduziert wurde. Eine sorgfältige Auslegung des gesamten Netzteils ist erforderlich.
Wie wird der S40F DIO auf der Leiterplatte montiert?
Der S40F DIO ist ein Bauteil für die Durchsteckmontage (THT – Through-Hole Technology). Er wird von der Oberseite der Leiterplatte durch vorbereitete Löcher geführt und die Anschlussbeine werden dann von der Unterseite angelötet. Dies sorgt für eine mechanisch stabile Verbindung.
Welche Wärmeableitung wird für den S40F DIO empfohlen?
Bei einem Dauerstrom von 0,8 A und einer typischen Durchlassspannung ist eine gewisse Wärmeentwicklung unvermeidlich. Für den angegebenen Dauerstrom ist in vielen Fällen die Montage auf einer ausreichend dimensionierten Leiterbahnfläche ausreichend, um die Wärme abzuleiten. Bei Dauerlast nahe dem Maximum oder in beengten Verhältnissen kann die Anbringung eines kleinen Kühlkörpers oder eine optimierte Leiterplattengestaltung mit größeren Kupferflächen zur Wärmeableitung die Lebensdauer und Zuverlässigkeit signifikant erhöhen.
Kann ich den S40F DIO für höhere Ströme als 0,8 A verwenden?
Der S40F DIO ist für einen maximalen kontinuierlichen Strom von 0,8 A spezifiziert. Eine Überschreitung dieses Wertes kann zu Überhitzung und Zerstörung des Bauteils führen. Für höhere Stromanforderungen sollten Brückengleichrichter mit entsprechend höherer Stromspezifikation gewählt werden.
Was bedeutet „Brückengleichrichter“?
Ein Brückengleichrichter ist eine Schaltung aus vier Dioden, die so angeordnet sind, dass sie Wechselstrom (AC) in pulsierenden Gleichstrom (DC) umwandeln. Er nutzt beide Halbwellen des Wechselstroms, um einen gleichmäßigen Stromfluss in nur eine Richtung zu ermöglichen.
Welche Art von Wechselstrom kann der S40F DIO verarbeiten?
Der S40F DIO ist für die Gleichrichtung von sinusförmigem Wechselstrom ausgelegt, wie er typischerweise in Stromnetzen oder von Transformatoren geliefert wird. Er kann auch mit anderen periodischen Wechselstromformen umgehen, solange die Spitzenwerte der Spannung und des Stroms innerhalb der spezifizierten Grenzen bleiben.
