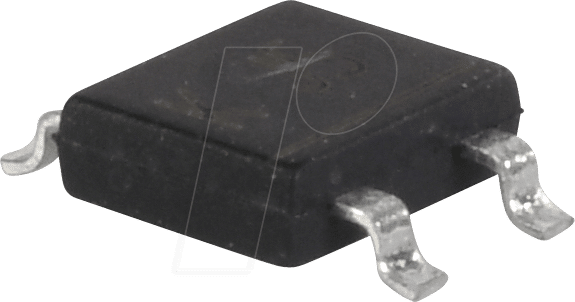

S380-SLIM DIO – Brückengleichrichter: Effiziente und Zuverlässige AC/DC-Umwandlung für anspruchsvolle Anwendungen
Der S380-SLIM DIO Brückengleichrichter ist die optimale Lösung für Ingenieure und Entwickler, die eine kompakte, leistungsfähige und äußerst zuverlässige Komponente für die Gleichrichtung von Wechselstrom benötigen. Speziell konzipiert für Anwendungen, bei denen Platzbeschränkungen und hohe Spannungsanforderungen im Vordergrund stehen, übertrifft dieser Gleichrichter herkömmliche Lösungen durch seine herausragende thermische Performance und robuste Bauweise, was ihn zur idealen Wahl für professionelle Elektronikprojekte macht.
Maximale Leistung in kompakter Bauform: Die Vorteile des S380-SLIM DIO
Der S380-SLIM DIO Brückengleichrichter setzt neue Maßstäbe in Bezug auf Leistungsdichte und Zuverlässigkeit. Seine herausragenden Merkmale ermöglichen eine optimierte Energieumwandlung, selbst unter anspruchsvollen Betriebsbedingungen. Im Vergleich zu Standard-Brückengleichrichtern bietet der S380-SLIM DIO eine verbesserte Wärmeableitung, was zu einer längeren Lebensdauer und stabileren Leistung führt.
- Hohe Sperrspannung: Mit einer maximalen Sperrspannung von 800 V eignet sich der S380-SLIM DIO für eine breite Palette von Netzspannungsanwendungen, bei denen ein erheblicher Spannungsunterschied zwischen den Phasen oder Phasen und Masse auftreten kann. Dies minimiert das Risiko von Durchschlägen und gewährleistet einen sicheren Betrieb.
- Optimale Strombelastbarkeit: Die Nennstromstärke von 0,8 A ist präzise abgestimmt, um eine effiziente Gleichrichtung in vielen gängigen Stromversorgungen und Schaltkreisen zu ermöglichen. Dies macht ihn zu einer vielseitigen Wahl für sowohl Niedrigstrom- als auch moderate Leistungsanforderungen.
- Kompakte SLIM-Bauform: Das „SLIM“-Design des Gleichrichters ermöglicht eine Platzersparnis auf der Leiterplatte, was ihn ideal für platzkritische Designs wie kompakte Netzteile, mobile Geräte oder eingebettete Systeme macht. Die reduzierte Grundfläche erleichtert die Integration in bestehende oder neue Schaltungsdesigns.
- Hervorragende thermische Eigenschaften: Durch die fortschrittliche Gehäusetechnologie und Materialauswahl werden Verluste minimiert und die Wärmeableitung optimiert. Dies reduziert die thermische Belastung der Komponente und der umliegenden Schaltung, was die Zuverlässigkeit und Lebensdauer des Gesamtsystems erhöht.
- Hohe Zuverlässigkeit und Langlebigkeit: Gefertigt aus hochwertigen Materialien und unter strengen Qualitätskontrollen, ist der S380-SLIM DIO Brückengleichrichter auf Langlebigkeit ausgelegt. Seine robuste Konstruktion widersteht Vibrationen, Temperaturschwankungen und elektrischer Belastung, was ihn zu einer vertrauenswürdigen Wahl für kritische Anwendungen macht.
- Breiter Betriebstemperaturbereich: Der Gleichrichter ist für einen weiten Temperaturbereich ausgelegt, was seinen Einsatz in verschiedensten Umgebungen ermöglicht, von industriellen Anlagen bis hin zu Consumer-Elektronik.
- Geringe Vorwärtsspannung: Die geringe Vorwärtsspannung minimiert Leistungsverluste während der Gleichrichtung, was zu einer höheren Effizienz des Stromversorgungssystems führt und die Wärmeentwicklung weiter reduziert.
Technische Spezifikationen im Detail
Die präzisen technischen Daten des S380-SLIM DIO Brückengleichrichters unterstreichen seine Eignung für professionelle Anwendungen. Diese Spezifikationen sind entscheidend für die genaue Dimensionierung und Integration in Schaltungen, um optimale Leistung und Zuverlässigkeit zu gewährleisten.
| Spezifikation | Wert | Beschreibung |
|---|---|---|
| Typ | Brückengleichrichter | Vier Dioden in einer Brückenkonfiguration zur Umwandlung von AC in DC. |
| Maximale Sperrspannung (Vrrm) | 800 V | Die maximale umgekehrte Spannung, die eine Diode sicher handhaben kann, bevor sie leitend wird. |
| Maximaler Durchlassstrom (If) | 0,8 A | Der maximale kontinuierliche Durchlassstrom, den die Gleichrichterbrücke unter normalen Betriebsbedingungen liefern kann. |
| Bauform | SLIM (Kompakt) | Eine optimierte Bauform für platzkritische Anwendungen auf Leiterplatten. |
| Betriebstemperaturbereich | -55 °C bis +150 °C | Der Temperaturbereich, in dem die Komponente zuverlässig funktioniert. |
| Vorwärtsspannungsabfall (Vf) | Typisch < 1.1 V pro Diode bei 0.8 A | Der Spannungsabfall über eine einzelne Diode, wenn sie in Durchlassrichtung betrieben wird. Dies beeinflusst die Effizienz. |
| Gehäusematerial | Formgepresstes Kunststoffgehäuse mit hoher thermischer Beständigkeit | Stellt Langlebigkeit und gute Wärmeableitung sicher. |
| Anschlussart | Lötanschluss | Standardisierte Anschlüsse für einfache und sichere Lötverbindungen auf Leiterplatten. |
Anwendungsgebiete: Wo der S380-SLIM DIO glänzt
Der S380-SLIM DIO Brückengleichrichter ist aufgrund seiner Robustheit, Effizienz und kompakten Bauform prädestiniert für eine Vielzahl von industriellen und gewerblichen Anwendungen. Seine Fähigkeit, hohe Spannungen zu handhaben und dabei zuverlässig zu arbeiten, macht ihn zu einer Schlüsselkomponente in:
- AC/DC-Netzteilen: Ermöglicht die Umwandlung von Netzwechselspannung in Gleichspannung für eine breite Palette von elektronischen Geräten, von kleinen Ladegeräten bis hin zu größeren Stromversorgungen für Industrieanlagen.
- Schaltnetzteilen (SMPS): Ein unverzichtbarer Bestandteil in der Vorstufe von Schaltnetzteilen, um die hochfrequente Wechselspannung zu gleichrichten, bevor sie weiterverarbeitet wird.
- Motorsteuerungen: Wird in Systemen eingesetzt, die eine gleichgerichtete Spannung für die Steuerung von Gleichstrommotoren oder als Basis für pulsweitenmodulierte (PWM) Steuerungen benötigen.
- Beleuchtungssystemen: Dient zur Gleichrichtung der Netzspannung in LED-Treibern und anderen elektronischen Beleuchtungssystemen, um eine stabile Gleichspannung für die LEDs zu gewährleisten.
- Unterhaltungselektronik: Findet Anwendung in Audio-Verstärkern, Hi-Fi-Anlagen und anderen Geräten, die eine zuverlässige Gleichspannung für ihre internen Schaltungen benötigen.
- Industrielle Automatisierung: Integriert in Steuerungen, Sensoren und Aktoren, wo eine robuste und zuverlässige Stromversorgung unerlässlich ist.
- Medizintechnik: In Geräten, bei denen hohe Zuverlässigkeit und geringe Wärmeentwicklung entscheidend sind, wie z.B. in Überwachungsgeräten oder Diagnostiksystemen.
- Telekommunikationsausrüstung: Nutzt die Fähigkeit, eine stabile Gleichspannung für die Stromversorgung von Routern, Switches und anderen Netzwerkkomponenten bereitzustellen.
FAQ – Häufig gestellte Fragen zu S380-SLIM DIO – Brückengleichrichter, 800 V, 0,8 A
Was ist die Hauptfunktion eines Brückengleichrichters wie dem S380-SLIM DIO?
Die Hauptfunktion eines Brückengleichrichters besteht darin, eine Wechselspannung (AC) in eine Gleichspannung (DC) umzuwandeln. Dies geschieht durch die vier Dioden, die so angeordnet sind, dass sie den Stromfluss unabhängig von der Polarität der Eingangswechselspannung in eine Richtung lenken.
Warum ist die Sperrspannung von 800 V wichtig für den S380-SLIM DIO?
Die Sperrspannung von 800 V gibt an, welche maximale Rückwärtsspannung die Dioden im Gleichrichter sicher blockieren können. Eine höhere Sperrspannung ermöglicht den Einsatz des Gleichrichters in Systemen mit höheren Eingangsspannungen, wie z.B. in vielen Netzversorgungen, und erhöht die Sicherheit und Zuverlässigkeit des Systems, indem sie das Risiko von Durchschlägen reduziert.
Welche Vorteile bietet die „SLIM“-Bauform des S380-SLIM DIO im Vergleich zu größeren Gehäusen?
Die „SLIM“-Bauform ist eine kompakte Gehäusegröße, die auf Leiterplatten weniger Platz einnimmt. Dies ist besonders vorteilhaft in modernen elektronischen Geräten, bei denen die Miniaturisierung und die hohe Packungsdichte von Komponenten entscheidend sind. Es ermöglicht auch eine effizientere Wärmeableitung im Verhältnis zur Größe.
Kann der S380-SLIM DIO für Anwendungen mit höheren Stromstärken als 0,8 A verwendet werden?
Nein, die Nennstromstärke von 0,8 A ist die maximale kontinuierliche Stromstärke, die der Brückengleichrichter sicher verarbeiten kann. Die Überschreitung dieser Grenze kann zu Überhitzung, Beschädigung der Komponente und Ausfall des Geräts führen. Für höhere Stromstärken sind separate, leistungsfähigere Gleichrichter erforderlich.
Wie beeinflusst der Vorwärtsspannungsabfall die Leistung des S380-SLIM DIO?
Der Vorwärtsspannungsabfall (Vf) ist die Spannung, die über einer Diode abfällt, wenn sie Strom leitet. Ein niedrigerer Vf führt zu geringeren Leistungsverlusten in Form von Wärme und somit zu einer höheren Gesamteffizienz des Netzteils oder Stromversorgungsschaltkreises. Der S380-SLIM DIO ist so konzipiert, dass er einen niedrigen Vf aufweist.
Ist der S380-SLIM DIO für den Einsatz in Umgebungsbedingungen mit extremen Temperaturen geeignet?
Ja, der S380-SLIM DIO ist für einen breiten Betriebstemperaturbereich von -55 °C bis +150 °C ausgelegt. Diese hohe Temperaturbeständigkeit macht ihn für den Einsatz in einer Vielzahl von Umgebungen geeignet, von kalten Regionen bis hin zu heißen industriellen Umgebungen.
Welche Art von Lötverbindungen werden für den S380-SLIM DIO empfohlen?
Für den S380-SLIM DIO werden Standard-Lötverbindungen auf einer Leiterplatte empfohlen. Die Anschlussbeine sind für gängige Lötverfahren ausgelegt, um eine sichere und elektrisch leitfähige Verbindung zu gewährleisten. Es ist ratsam, die Herstellerrichtlinien für das Löten von Halbleiterbauteilen zu beachten.
