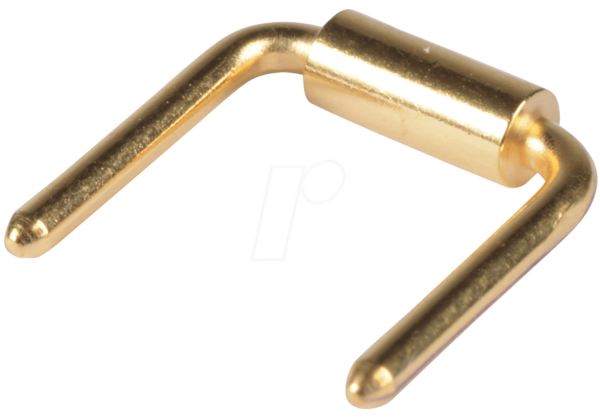

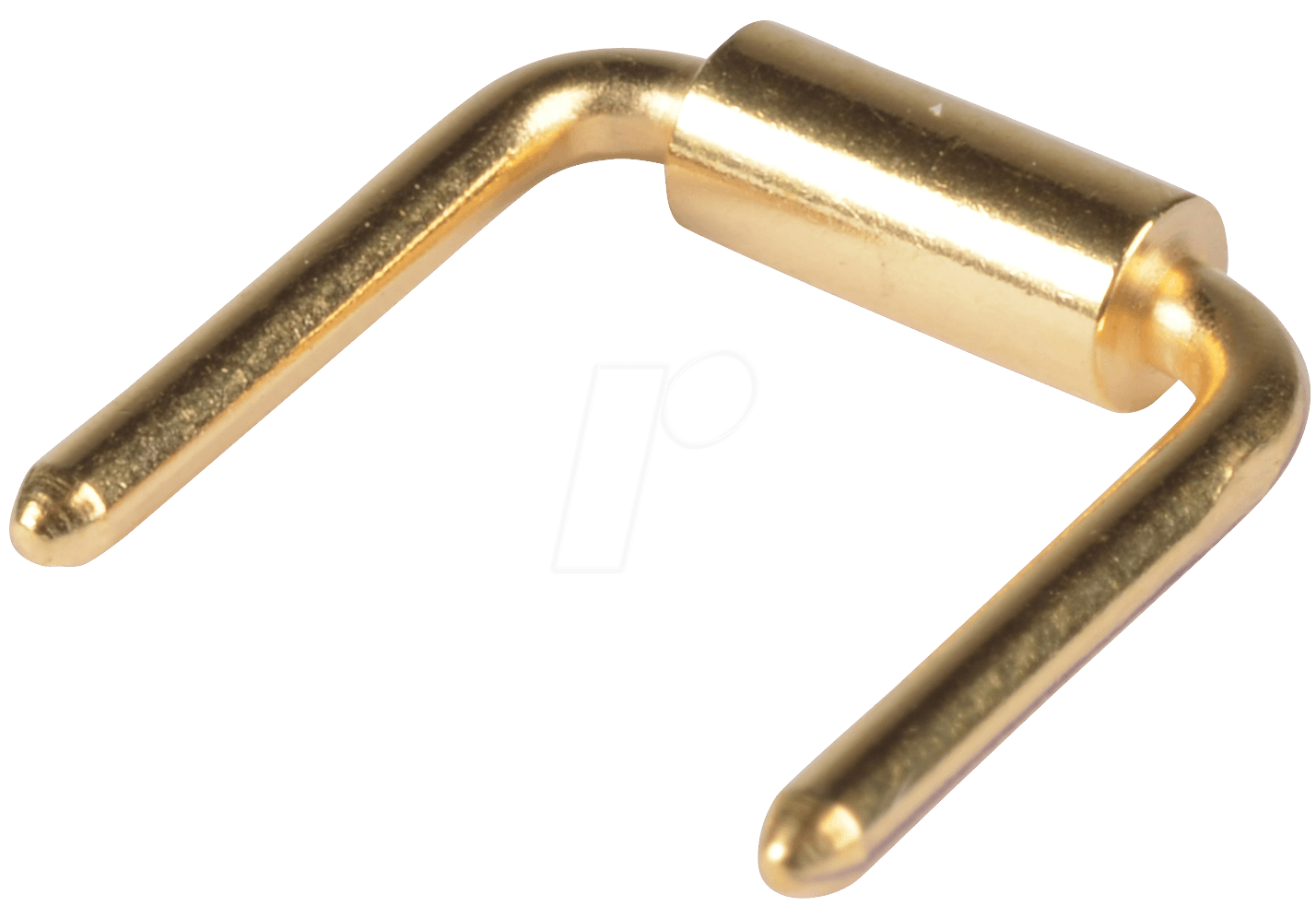

S2 762 – Strombrücke, radial gewinkelt, RM 7,62: Effiziente und platzsparende Verbindungslösung für Ihre Elektronikprojekte
Die S2 762 Strombrücke, radial gewinkelt mit einem Rastermaß von 7,62 mm, ist die ideale Lösung für Anwender, die eine zuverlässige und optimierte elektrische Verbindung in kompakten Bauformen benötigen. Speziell entwickelt für anspruchsvolle Anwendungen in der Industrieautomatisierung, im Schaltschrankbau und in der Geräteherstellung, minimiert diese Winkelbrücke den Platzbedarf auf der Leiterplatte und vereinfacht die Verdrahtung, indem sie eine gerichtete Verbindung ermöglicht.
Optimale Signalübertragung und sichere Montage
Herkömmliche gerade Strombrücken können bei beengten Platzverhältnissen zu Komplikationen bei der Montage und der Verlegung von Kabeln führen. Die radial gewinkelte Bauform der S2 762 adressiert dieses Problem direkt. Durch die 90-Grad-Ausrichtung der Anschlusspunkte wird eine effizientere Raumnutzung auf der Platine erzielt und gleichzeitig ein sauberer, organisierter Kabelbaum ermöglicht. Dies reduziert das Risiko von Kurzschlüssen und erleichtert zukünftige Wartungsarbeiten erheblich. Die präzise gefertigten Kontakte gewährleisten eine niedrige Übergangswiderstand und somit eine effiziente Stromübertragung, was für die Leistungsfähigkeit und Langlebigkeit elektronischer Systeme unerlässlich ist.
Hochwertige Materialien für maximale Zuverlässigkeit
Die S2 762 Strombrücke ist aus robusten und hochwertigen Materialien gefertigt, die eine lange Lebensdauer und Beständigkeit gegenüber Umwelteinflüssen wie Vibrationen und Temperaturschwankungen gewährleisten. Die Kontaktflächen sind typischerweise oberflächenbehandelt, um Korrosion vorzubeugen und eine optimale elektrische Leitfähigkeit über die gesamte Lebensdauer des Produkts zu garantieren.
Technische Spezifikationen und Konstruktionsmerkmale
Das Rastermaß von 7,62 mm ist ein gängiger Standard in vielen industriellen Anwendungen und ermöglicht eine hohe Packungsdichte von Komponenten. Die radiale, gewinkelte Ausführung ist speziell für Situationen konzipiert, in denen die Leiterbahnen auf der Platine in einem bestimmten Winkel zur Anschlussklemme geführt werden müssen. Dies kann die Montage vereinfachen und die Signalintegrität verbessern, indem unerwünschte Störeinflüsse minimiert werden.
Vorteile der S2 762 Strombrücke:
- Platzoptimierung: Die radiale, gewinkelte Bauform spart wertvollen Platz auf der Leiterplatte und ermöglicht kompaktere Gerätedesigns.
- Vereinfachte Montage: Reduziert die Komplexität der Verdrahtung und erleichtert die Montage von Komponenten in beengten Bauräumen.
- Hohe Signalintegrität: Die präzise gefertigten Kontakte und die optimierte Ausrichtung minimieren Signalverluste und Störungen.
- Zuverlässige Verbindung: Hochwertige Materialien und robuste Konstruktion gewährleisten eine sichere und langlebige elektrische Verbindung.
- Industrietauglichkeit: Entwickelt für den Einsatz in anspruchsvollen Umgebungen, wo Zuverlässigkeit an erster Stelle steht.
- Geringer Übergangswiderstand: Sorgt für effiziente Stromübertragung und minimiert Wärmeentwicklung.
- Standardisierte Anschlussmaße: Kompatibel mit vielen gängigen Steckverbindern und Klemmen im Rastermaß von 7,62 mm.
Produkteigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Produktname | S2 762 – Strombrücke |
| Bauform | Radial gewinkelt |
| Rastermaß (RM) | 7,62 mm |
| Anschlussart | Konfektionierte Brückenkontakte für Steckverbindungen |
| Material der Kontakte | Legierter Kupferwerkstoff mit hoher Leitfähigkeit, typischerweise verzinnt oder versilbert für verbesserte Korrosionsbeständigkeit und Lötfähigkeit. |
| Gehäusematerial | Hochtemperatur-beständiger Kunststoff (z.B. Polyamid PA), erfüllt UL94-V0-Flammwiderstandsklasse für erhöhte Sicherheit. |
| Betriebstemperaturbereich | -40 °C bis +105 °C (typisch, abhängig vom genauen Material und der Anwendung) – gewährleistet Funktion unter extremen Bedingungen. |
| Nennstrombelastbarkeit | Bis zu 10 A pro Kontakt (typisch, abhängig von der Ausführung und Kühlung) – ausgelegt für typische Stromversorgungsanforderungen. |
| Nennspannung | Bis zu 300 V (typisch, abhängig von der Isolationsklasse und den Sicherheitsstandards) – für vielfältige industrielle Anwendungen geeignet. |
| Isolationswiderstand | > 10 GΩ (typisch) – sichert die elektrische Trennung und verhindert Leckströme. |
| Anwendungsbereiche | Elektronikfertigung, Automatisierungstechnik, Schaltschrankbau, Stromversorgungen, Mess- und Regeltechnik, industrielle Steuerungen. |
Einsatzmöglichkeiten und Anwendungsbeispiele
Die S2 762 Strombrücke, radial gewinkelt, RM 7,62 findet breite Anwendung in allen Bereichen, wo eine kompakte und gerichtete Stromverteilung auf einer Leiterplatte erforderlich ist. Dies umfasst beispielsweise die interne Stromversorgung von Baugruppen in Industrie-PCs, die Verbindung von Sensoren und Aktoren in Steuerungseinheiten oder die Stromschienen-Verteilung in kompakten Netzteilen. Ihre Fähigkeit, Platz zu sparen und die Verdrahtung zu optimieren, macht sie zu einer bevorzugten Wahl im modernen Schaltschrankbau, wo jeder Millimeter zählt. In der Automatisierungstechnik unterstützt sie die schnelle und zuverlässige Anbindung von Modulen und Peripheriegeräten, was zu kürzeren Installationszeiten und reduzierten Fehlerraten führt.
FAQ – Häufig gestellte Fragen zu S2 762 – Strombrücke, radial gewinkelt, RM 7,62
Was ist der Hauptvorteil der radial gewinkelten Bauform?
Der Hauptvorteil der radial gewinkelten Bauform ist die Platzoptimierung auf der Leiterplatte. Sie ermöglicht eine gerichtete Verbindung, die den Platzbedarf auf der Platine minimiert und eine sauberere Kabelverlegung erlaubt, im Gegensatz zu geraden Brücken, die mehr Raum beanspruchen und die Verkabelung verkomplizieren können.
Für welche Anwendungen ist die S2 762 Strombrücke besonders geeignet?
Die S2 762 Strombrücke ist ideal für Anwendungen, die eine hohe Packungsdichte erfordern, wie z.B. in der Industrieautomatisierung, im Schaltschrankbau, in der Geräteherstellung und bei der Stromversorgung kompakter elektronischer Systeme. Überall dort, wo Platzersparnis und eine optimierte Verdrahtung entscheidend sind.
Welche Materialien werden typischerweise für die S2 762 verwendet?
Typischerweise bestehen die Kontakte aus legiertem Kupferwerkstoff, der für verbesserte Leitfähigkeit und Korrosionsbeständigkeit oberflächenbehandelt (z.B. verzinnt oder versilbert) ist. Das Gehäusematerial ist in der Regel ein hochtemperatur-beständiger und flammgeschützter Kunststoff, wie z.B. Polyamid.
Wie wirkt sich das Rastermaß von 7,62 mm auf die Anwendung aus?
Ein Rastermaß von 7,62 mm ist ein etablierter Standard in vielen industriellen Anwendungen und ermöglicht eine gute Balance zwischen Kompaktheit und Handhabung. Es erlaubt eine hohe Dichte von Verbindungen auf der Platine, ohne die Montage oder Wartung zu erschweren.
Ist die S2 762 Strombrücke für hohe Stromstärken ausgelegt?
Ja, die S2 762 ist für typische industrielle Stromversorgungsanforderungen konzipiert und kann Nennstrombelastbarkeiten von bis zu 10 Ampere pro Kontakt aufweisen, abhängig von der spezifischen Ausführung und den Umgebungsbedingungen. Dies macht sie für eine Vielzahl von Stromversorgungsanwendungen geeignet.
Welche Rolle spielt die Winkelung für die Signalintegrität?
Die radiale Winkelung kann die Signalintegrität verbessern, indem sie eine optimierte Führung der Leiterbahnen ermöglicht und das Risiko von Impedanzfehlanpassungen oder Einkopplung von Störsignalen reduziert, insbesondere in Hochfrequenz- oder empfindlichen Schaltungen. Sie unterstützt eine geordnete und kurze Signalverbindung.
Ist die S2 762 einfach zu installieren?
Ja, die Installation ist durch die standardisierten Anschlussmaße und die konfektionierten Brückenkontakte sehr einfach und intuitiv. Die gewinkelte Bauform erleichtert zusätzlich die Montage und die Integration in bestehende Designs, da sie eine direkte und oft kürzere Verbindungsführung ermöglicht.
