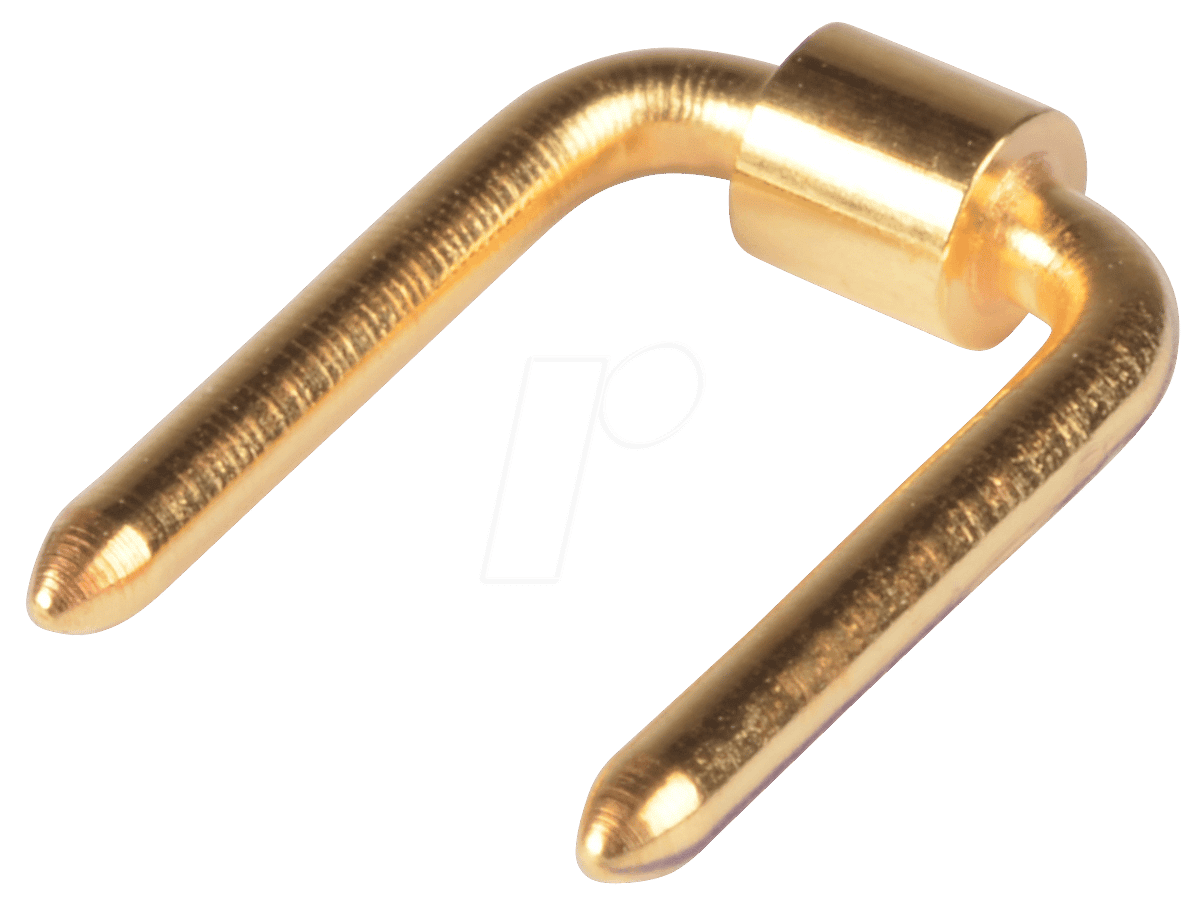

Optimale Stromführung für anspruchsvolle Elektronikprojekte: Die S2 508 Strombrücke
Elektronikentwickler und versierte Hobbyisten stehen oft vor der Herausforderung, eine zuverlässige und platzsparende Stromverteilung in ihren Schaltungen zu realisieren. Die S2 508 Strombrücke, radial gewinkelt mit einem Rastermaß von 5,08 mm, bietet hierfür die ideale Lösung. Sie ermöglicht eine sichere und effiziente Verbindung von Stromschienen oder Leiterplattenanschlüssen, selbst in beengten Gehäusen und bei komplexen Verdrahtungsanforderungen.
Präzise Winkelung für effiziente Raumnutzung
Die radial gewinkelte Bauform der S2 508 Strombrücke ist ein entscheidendes Merkmal für eine optimierte Bestückung von Leiterplatten. Im Gegensatz zu geraden Steckverbindern ermöglicht diese Winkelung eine flexible Verlegung von Kabeln und die Integration in dreidimensionale Strukturen. Dies ist besonders wertvoll in kompakten elektronischen Geräten, wo jeder Millimeter zählt und eine geordnete Kabelführung die Montage und Wartung erleichtert.
Vorteile der S2 508 Strombrücke im Überblick
- Optimierte Raumnutzung: Die radiale Winkelung erlaubt eine intelligente und platzsparende Anordnung von Komponenten auf der Leiterplatte und im Gehäuse.
- Zuverlässige elektrische Verbindung: Gewährleistet eine stabile und niederohmige Stromübertragung, essentiell für die Langlebigkeit und Funktionalität Ihrer Elektronik.
- Einfache Montage: Das standardisierte Rastermaß von 5,08 mm ermöglicht eine problemlose Integration in bestehende oder neu zu entwickelnde Schaltungen.
- Hohe mechanische Stabilität: Die robuste Konstruktion sorgt für eine sichere Befestigung und Widerstandsfähigkeit gegenüber mechanischen Beanspruchungen.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für eine breite Palette von Anwendungen, von industrieller Automatisierung bis hin zu komplexen Hifi-Anlagen.
- Geringer Übergangswiderstand: Minimiert Leistungsverluste und Wärmeentwicklung, was die Effizienz des Gesamtsystems erhöht.
Technische Spezifikationen im Detail
| Eigenschaft | Detail |
|---|---|
| Produkttyp | Strombrücke |
| Bauform | Radial gewinkelt |
| Rastermaß | 5,08 mm |
| Anschlussart | Steckverbindung für Leiterplattenbestückung |
| Material der Kontakte | Hochleitfähige Kupferlegierung, oberflächenveredelt für Korrosionsschutz und geringen Übergangswiderstand. |
| Isolationsmaterial | Hochtemperatur-beständiger, flammgeschützter Kunststoff (z.B. Polyamid PA), der elektrische Isolation und mechanische Festigkeit gewährleistet. |
| Maximale Belastbarkeit | Ausgelegt für typische Ströme im Bereich von Klein- bis Mittelstromanwendungen, detaillierte Spezifikationen auf Anfrage oder im Datenblatt. |
| Betriebstemperaturbereich | Geeignet für den industriellen Einsatz, typischerweise von -40°C bis +105°C, abhängig von Umgebungsbedingungen und Strombelastung. |
| Gehäuseintegrität | Die gewinkelte Form ist ideal für vertikale oder horizontale Montage auf Printmedien, was die Integration in flache Gehäusedesigns erleichtert. |
| Konformität | Entspricht gängigen Industriestandards für elektrische Steckverbinder, Gewährleistung von Kompatibilität und Sicherheit. |
Sicherheit und Zuverlässigkeit in jeder Anwendung
Die S2 508 Strombrücke ist konzipiert, um höchste Ansprüche an Sicherheit und Zuverlässigkeit zu erfüllen. Die sorgfältig ausgewählten Materialien, insbesondere die hochleitfähige Kupferlegierung der Kontakte, gewährleisten einen minimalen Übergangswiderstand. Dies reduziert nicht nur Energieverluste, sondern minimiert auch die Wärmeentwicklung, ein kritischer Faktor für die Langlebigkeit elektronischer Bauteile. Das robuste Isolationsmaterial schützt vor Kurzschlüssen und bietet mechanische Stabilität, auch unter anspruchsvollen Betriebsbedingungen. Die präzise Fertigung und die Einhaltung von Industriestandards machen die S2 508 zu einer vertrauenswürdigen Komponente für professionelle Anwendungen.
Flexibilität für professionelle Elektronikentwicklung
Die Strombrücke S2 508 mit ihrem Rastermaß von 5,08 mm und der radial gewinkelten Ausführung bietet eine außergewöhnliche Flexibilität für die Gestaltung von Leiterplattenlayouts. Diese Komponente ermöglicht es Entwicklern, Signale und Stromversorgungen gezielt zu führen, was besonders in mehrschichtigen oder sehr kompakten Designs von Vorteil ist. Die Möglichkeit, die Brücke in verschiedenen Winkeln zur Leiterplatte zu montieren, eröffnet neue Designfreiheiten und erleichtert die Optimierung von Signalwegen und thermischen Eigenschaften. Dies ist ein entscheidender Faktor, um die Leistung und Funktionalität komplexer elektronischer Systeme zu maximieren.
FAQ – Häufig gestellte Fragen zu S2 508 Strombrücke, radial gewinkelt, RM 5,08
Kann die S2 508 Strombrücke in Hochstromanwendungen eingesetzt werden?
Die S2 508 Strombrücke ist für Klein- bis Mittelstromanwendungen konzipiert. Die genaue maximale Strombelastbarkeit entnehmen Sie bitte dem technischen Datenblatt des Herstellers, da diese von verschiedenen Faktoren wie der Umgebungstemperatur und der Art der Verschaltung abhängt. Für Anwendungen mit sehr hohen Stromstärken sind spezifischere Lösungen erforderlich.
Welche Art von Leiterplatten kann ich mit der S2 508 Strombrücke verbinden?
Die S2 508 Strombrücke ist primär für die direkte Bestückung auf Standard-Leiterplatten mit einem Rastermaß von 5,08 mm ausgelegt. Sie dient zur Überbrückung von Anschlusspunkten oder zur Verbindung von Stromschienen auf der Leiterplatte.
Ist die S2 508 Strombrücke für den Einsatz in rauen Umgebungen geeignet?
Das verwendete Isolationsmaterial ist typischerweise hochtemperatur- und flammgeschützt, was eine gute Basis für den Einsatz in industriellen Umgebungen bildet. Die Kontakte sind für Korrosionsschutz oberflächenveredelt. Für extrem aggressive Umgebungen sind jedoch spezifische Tests und möglicherweise spezielle Beschichtungen ratsam.
Wie wird die S2 508 Strombrücke auf der Leiterplatte befestigt?
Die S2 508 Strombrücke wird üblicherweise durch Lötung der Kontakte auf der Leiterplatte befestigt, nachdem sie durch die entsprechenden Bohrungen oder Oberflächenpad-Anordnungen gesteckt wurde. Die radiale Winkelung erleichtert dabei die Positionierung.
Was bedeutet „radial gewinkelt“ im Kontext dieser Strombrücke?
Radial gewinkelt bedeutet, dass die Kontakte der Brücke in einem bestimmten Winkel zur Hauptachse der Brücke angeordnet sind. Diese Winkelung ermöglicht eine flexiblere Verlegung von Kabeln und eine optimierte Nutzung des Bauraums auf der Leiterplatte und im Gehäuse, im Gegensatz zu geraden Steckverbindern.
Wo finde ich detailliertere technische Informationen und ein Datenblatt?
Detaillierte technische Informationen, einschließlich Abmessungen, Materialspezifikationen, elektrische Kennwerte und Zulassungen, sind im spezifischen Datenblatt des Herstellers oder direkt auf der Produktseite des Online-Shops verfügbar. Lan.de stellt diese Informationen bereit, um eine fundierte Kaufentscheidung zu ermöglichen.
Kann die S2 508 Strombrücke nachträglich in eine bestehende Schaltung integriert werden?
Die S2 508 Strombrücke ist für die Integration während des Entwicklungsprozesses und der Leiterplattenfertigung konzipiert. Eine nachträgliche Integration in eine bereits bestückte Leiterplatte kann komplex sein und erfordert möglicherweise spezifische Löttechniken oder Adapterlösungen, abhängig von der vorhandenen Verdrahtung und dem Platzangebot.
