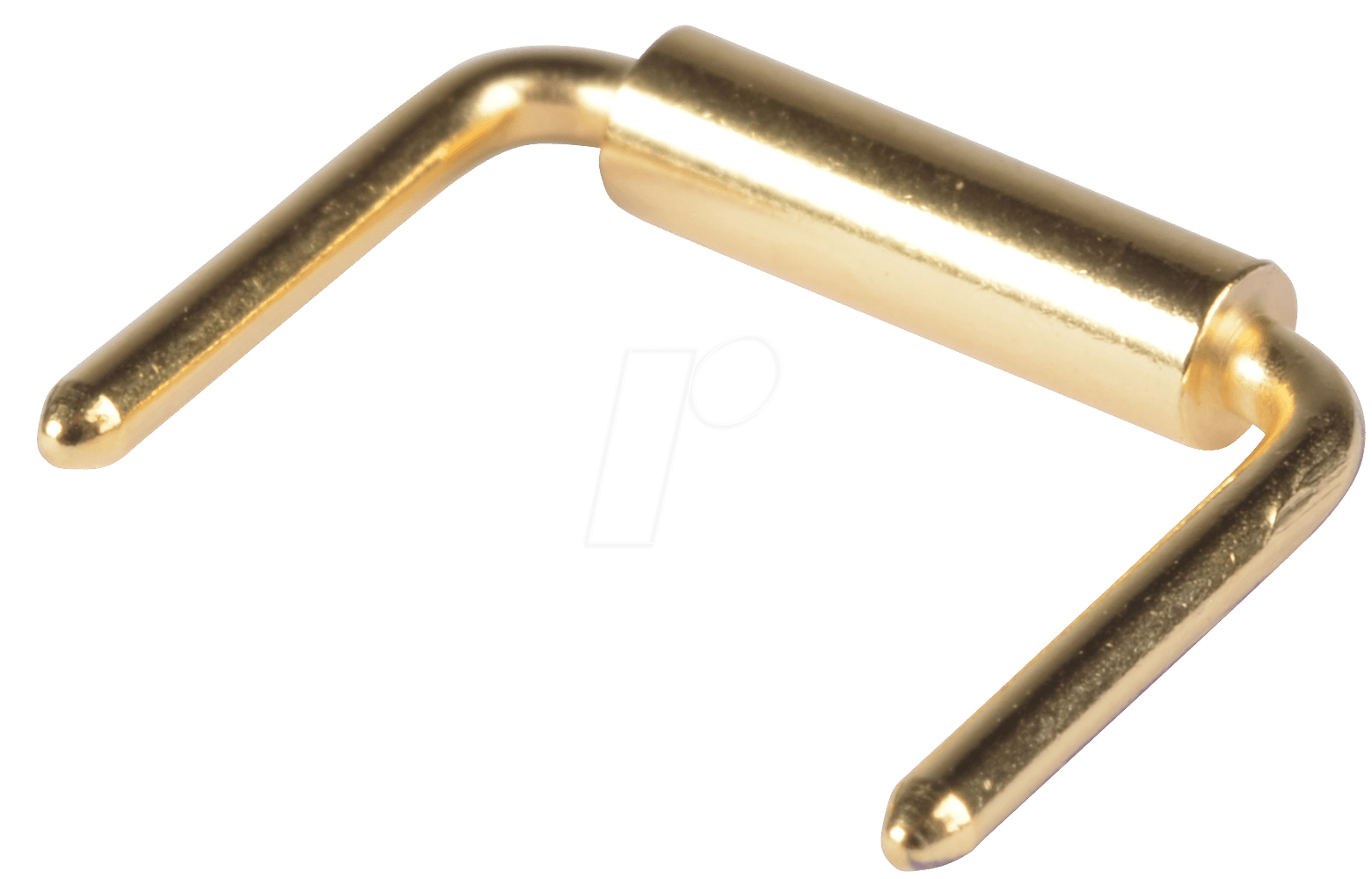

Optimale Stromführung für präzise Verbindungen: Die S2 1016 Strombrücke
Die S2 1016 Strombrücke, radial gewinkelt mit einem Rastermaß von 10,16 mm, ist die ideale Lösung für anspruchsvolle Elektronikentwickler und Systemintegratoren, die eine zuverlässige und platzsparende Verbindung zwischen Leiterplatten benötigen. Sie löst das Problem inkompatibler oder unpraktischer Verbindungswege, indem sie eine stabile und elektrisch optimierte Stromverteilung in radialer Anordnung ermöglicht, die Standardlösungen oft nicht bieten können.
Vorteile der S2 1016 Strombrücke im Überblick
Die S2 1016 Strombrücke zeichnet sich durch eine Reihe von Merkmalen aus, die sie zur überlegenen Wahl für professionelle Anwendungen machen. Ihre radiale Winkelausführung erlaubt eine effiziente Nutzung des Bauraums und vereinfacht die Verdrahtung, insbesondere in Gehäusen mit begrenztem Platzangebot. Das präzise Rastermaß von 10,16 mm gewährleistet eine exakte Kompatibilität mit standardisierten Stecksystemen und Leiterplattenlayouts. Im Gegensatz zu starren Verbindungen oder aufwendigen Drahtbrücken bietet die S2 1016 eine integrierte, robuste und formschlüssige Lösung, die Vibrationen besser standhält und die Zuverlässigkeit erhöht.
- Platzsparende radiale Ausführung: Reduziert die Bauhöhe und ermöglicht kompaktere Designs.
- Präzises Rastermaß (10,16 mm): Sorgt für exakte mechanische und elektrische Passung mit gängigen Komponenten.
- Robuste Konstruktion: Gewährleistet Langlebigkeit und Zuverlässigkeit auch unter anspruchsvollen Betriebsbedingungen.
- Verbesserte Signalintegrität: Durch optimierte Leiterbahnführung werden Signalverluste minimiert.
- Einfache Montage: Schnelle und sichere Integration in bestehende oder neue Schaltungsdesigns.
- Hohe Strombelastbarkeit: Ausgelegt für zuverlässige Energieübertragung in Systemen mit mittlerem bis hohem Strombedarf.
- Vibrationsresistenz: Fester Sitz und gute Kontaktierung minimieren Störanfälligkeit durch mechanische Einwirkungen.
Technische Spezifikationen und Materialqualitäten
Die S2 1016 Strombrücke wurde unter Berücksichtigung höchster Qualitätsstandards entwickelt. Die Auswahl der Materialien und die präzise Fertigung sind entscheidend für die Leistung und Lebensdauer dieser Komponente. Die Leiterbahnen sind so konzipiert, dass sie einen minimalen elektrischen Widerstand aufweisen, was zu geringen Leistungsverlusten und einer reduzierten Wärmeentwicklung führt. Dies ist besonders wichtig in Hochleistungsanwendungen, wo Effizienz und thermische Stabilität von größter Bedeutung sind.
Das Gehäusematerial der Strombrücke ist typischerweise ein robustes thermoplastisches Polymer, das hohe mechanische Festigkeit, gute elektrische Isolationseigenschaften und eine ausgezeichnete Hitzebeständigkeit bietet. Diese Materialien sind oft flammhemmend gemäß UL94 V-0 Standards, um zusätzliche Sicherheit in kritischen Umgebungen zu gewährleisten. Die Kontaktfedern bestehen aus einer Kupferlegierung mit hoher Leitfähigkeit und exzellenter Rückstellkraft, um eine dauerhaft sichere und niederohmige Verbindung zu gewährleisten, selbst nach wiederholtem Ein- und Ausstecken.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produktbezeichnung | S2 1016 – Strombrücke, radial gewinkelt |
| Rastermaß (RM) | 10,16 mm |
| Ausführung | Radial gewinkelt |
| Material Gehäuse | Hochwertiges, thermoplastisches Polymer, flammhemmend (z.B. PBT, PA) |
| Material Kontaktierung | Kupferlegierung mit hoher Leitfähigkeit und Korrosionsschutzbehandlung (z.B. verzinnt) |
| Nennstrombelastbarkeit | Abgestimmt auf Anwendungen im mittleren Leistungsbereich (typischerweise ab 5A, je nach Kontaktdesign und Leiterbahnbreite) |
| Betriebstemperaturbereich | Umfassend, typischerweise von -40°C bis +125°C, abhängig vom Gehäusematerial |
| Schutzart (bei passendem Gehäuse) | Potenziell erweiterbar für IP-Schutzklassen durch geeignete Umspritzung oder Gehäuseintegration |
| Montageart | Geeignet für Durchsteckmontage (THT) oder Oberflächenmontage (SMT) je nach Ausführung |
Anwendungsgebiete und Systemintegration
Die S2 1016 Strombrücke ist ein vielseitiges Bauteil, das in einer breiten Palette von elektronischen Systemen eingesetzt werden kann. Ihre Stärke liegt in der Ermöglichung von kompakten und zuverlässigen Stromverteilungen, wo Platzbeschränkungen und die Notwendigkeit einer robusten Verbindung im Vordergrund stehen. Dies umfasst:
- Industrielle Steuerungs- und Automatisierungstechnik: Integration in SPS-Module, Sensorik und Aktorik zur zuverlässigen Stromversorgung und Signalübertragung.
- Energieversorgungseinheiten und Netzteile: Als Verbindungsstück zwischen verschiedenen Stromschienen oder zur Anbindung von Tochterplatinen.
- Telekommunikationsinfrastruktur: In Basisstationen und Netzwerkhardware, wo hohe Zuverlässigkeit und geringe Signalverluste gefordert sind.
- Medizintechnik: In Geräten, bei denen höchste Anforderungen an Sicherheit, Zuverlässigkeit und kompakte Bauweise gestellt werden.
- Automobilindustrie: In Steuergeräten und Bordnetzen, wo Vibration und extreme Temperaturen die Norm sind.
- Unterhaltungselektronik: Für leistungsfähige und platzoptimierte Designs in größeren Geräten.
Die radiale Winkelausführung erleichtert die tangentiale oder axiale Führung von Kabeln und Verbindern, was die Verkabelung übersichtlicher gestaltet und die mechanische Belastung auf die Lötstellen reduziert. Durch die präzise Einhaltung des Rastermaßes wird eine einfache Implementierung in bestehende oder neue Leiterplattendesigns ermöglicht, ohne dass kostspielige Anpassungen oder individuelle Fertigungsschritte notwendig sind.
Qualität und Zuverlässigkeit durch Materialwahl
Die Auswahl des Gehäusematerials spielt eine entscheidende Rolle für die Langlebigkeit und Sicherheit der S2 1016 Strombrücke. Polymere wie Polyphenylensulfid (PPS) oder Polyamide (PA) mit Glasfaserverstärkung bieten hervorragende thermische Stabilität, hohe mechanische Festigkeit und ausgezeichnete elektrische Isoliereigenschaften, selbst bei erhöhten Temperaturen. Diese Materialien sind zudem resistent gegenüber vielen Chemikalien, Ölen und Lösungsmitteln, was die Einsatzmöglichkeiten in industriellen Umgebungen erweitert.
Die Kontaktierungsflächen sind typischerweise mit einer Hartvergoldung oder einer dicken Zinn-Nickel-Beschichtung versehen. Diese Oberflächenveredelungen bieten nicht nur eine hervorragende elektrische Leitfähigkeit und einen geringen Kontaktwiderstand, sondern schützen die darunterliegende Kupferlegierung auch effektiv vor Korrosion und Oxidation. Dies ist essenziell, um eine dauerhaft stabile elektrische Verbindung über die gesamte Lebensdauer des Produkts zu gewährleisten und potenzielle Ausfallursachen zu minimieren. Die Rückstellkräfte der Kontakte sind so kalibriert, dass ein fester Sitz gewährleistet ist, auch bei häufigem An- und Abtrennen oder unter mechanischer Belastung.
Wichtige Konstruktionsmerkmale für die Praxis
Das Design der S2 1016 Strombrücke berücksichtigt praxistaugliche Aspekte der Leiterplattenfertigung und Montage. Die integrierte radiale Winkelausführung minimiert die Notwendigkeit für zusätzliche Winkeladapter oder Kabel biegungen, die oft zu Bruchstellen oder Signalverlusten führen können. Dies strafft den Montageprozess und reduziert die Stücklistenkosten.
Die Kontaktpunkte sind so gestaltet, dass sie eine zuverlässige Verbindung mit den entsprechenden Gegenstücken auf der Leiterplatte oder mit Steckverbindern ermöglichen. Die Nutzhöhe und die Positionierung der Kontakte sind präzise auf das Rastermaß von 10,16 mm abgestimmt, um eine formschlüssige und elektrische Verbindung zu garantieren. Die Gehäusekontur ist oft so gestaltet, dass sie eine automatische Bestückung auf Leiterplatten (z.B. mittels Pick-and-Place-Maschinen) unterstützt und die Komponente während des Lötprozesses stabil positioniert.
FAQ – Häufig gestellte Fragen zu S2 1016 – Strombrücke, radial gewinkelt, RM 10,16
Was ist der Hauptvorteil der radialen Winkelausführung der S2 1016 Strombrücke?
Die radiale Winkelausführung ermöglicht eine platzsparende und geordnete Kabelführung tangential oder axial zur Leiterplatte. Dies reduziert die Bauhöhe und vereinfacht das Verdrahtungsmanagement in kompakten Elektronikgehäusen im Vergleich zu geraden Steckern.
Ist die S2 1016 Strombrücke für hohe Stromstärken geeignet?
Die S2 1016 ist für Anwendungen im mittleren Leistungsbereich konzipiert. Die genaue Strombelastbarkeit hängt von der spezifischen Ausführung, dem Kontaktdesign und der Leiterbahnbreite ab, liegt aber typischerweise im Bereich von mehreren Ampere (z.B. ab 5A), was für viele industrielle und technische Anwendungen ausreichend ist.
Welche Art von Materialien wird für die S2 1016 Strombrücke verwendet?
Die Gehäuse bestehen aus robusten, thermoplastischen Polymeren mit hoher thermischer und mechanischer Stabilität, oft flammhemmend. Die Kontakte sind aus leitfähigen Kupferlegierungen gefertigt und oberflächenbehandelt, typischerweise verzinnt oder hartvergoldet, um Korrosionsbeständigkeit und geringen Übergangswiderstand zu gewährleisten.
Kann die S2 1016 Strombrücke in rauen Umgebungen eingesetzt werden?
Ja, die Verwendung von hochwertigen thermoplastischen Polymeren und robusten Kontaktmaterialien macht die S2 1016 auch für den Einsatz in industriellen Umgebungen mit moderaten Temperaturschwankungen und potenzieller Exposition gegenüber Ölen oder Lösungsmitteln geeignet.
Wie wird die S2 1016 Strombrücke auf der Leiterplatte befestigt?
Die Befestigung erfolgt je nach Ausführung durch Durchsteckmontage (THT) oder Oberflächenmontage (SMT). Die Kontakte werden durch Lötverbindungen auf der Leiterplatte fixiert, wobei die robuste Konstruktion der Strombrücke eine stabile mechanische Verbindung sicherstellt.
Ist die S2 1016 Strombrücke kompatibel mit automatischen Bestückungsmaschinen?
Ja, das Design der S2 1016 Strombrücke ist oft auf die Anforderungen der automatischen Leiterplattenbestückung abgestimmt. Die Form des Gehäuses unterstützt typischerweise Pick-and-Place-Prozesse und die präzise Positionierung während des Lötens.
Welche Vorteile bietet die S2 1016 gegenüber einfacheren Drahtbrücken oder Kabelverbindern?
Die S2 1016 bietet eine integrierte, formschlüssige und elektrisch optimierte Lösung. Sie gewährleistet eine höhere mechanische Stabilität, bessere Vibrationsresistenz, geringere Signalverluste und eine einfachere Montage sowie eine sauberere Kabelorganisation im Vergleich zu individuellen Drahtbrücken oder weniger standardisierten Kabelverbindern.
