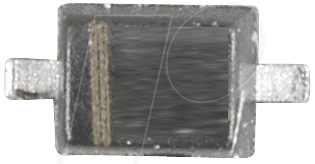

Die S 1GL SMD Gleichrichterdiode: Präzise Stromrichtung für anspruchsvolle Elektronikanwendungen
Die S 1GL SMD Gleichrichterdiode ist die ideale Lösung für Entwickler und Techniker, die eine zuverlässige und effiziente Gleichrichtung von Wechselstrom in ihren elektronischen Schaltungen benötigen. Insbesondere in kompakten Geräten und modernen Schaltungsdesigns, bei denen Platz und thermische Leistung kritisch sind, bietet diese Diode eine überlegene Performance gegenüber herkömmlichen Bauteilen. Wenn Sie eine präzise Stromrichtung und hohe Zuverlässigkeit in Ihren Projekten sicherstellen möchten, ist die S 1GL SMD die erste Wahl.
Hervorragende elektrische Leistungsfähigkeit
Die S 1GL SMD Gleichrichterdiode zeichnet sich durch ihre spezifizierte Sperrspannung von 400 Volt und einen maximalen Gleichstrom von 1 Ampere aus. Diese Parameter positionieren sie als robusten Kandidaten für eine Vielzahl von Schaltkreisen, von einfachen Netzteilen bis hin zu komplexeren Signalverarbeitungseinheiten. Die hohe Durchlassspannung gewährleistet eine effiziente Energieumwandlung mit minimalen Verlusten, was gerade in energieeffizienten Designs von großer Bedeutung ist. Die geringe Verlustleistung resultiert in einer reduzierten Wärmeentwicklung und trägt somit zur Langlebigkeit der gesamten Schaltung bei.
Kompakte Bauform und SMD-Technologie
Die Integration der S 1GL SMD in Oberflächenmontage-Designs (SMD) ist ein entscheidender Vorteil in der modernen Elektronikfertigung. Das DO-219AB / Sub-SMA Gehäuse ermöglicht eine automatische Bestückung auf Leiterplatten und minimiert den Platzbedarf. Dies ist essentiell für die Miniaturisierung elektronischer Geräte, wie sie in der Konsumerelektronik, mobilen Geräten und industriellen Steuerungen üblich ist. Die SMT-Technologie (Surface Mount Technology) erleichtert zudem den Montageprozess und ermöglicht eine höhere Packungsdichte der Komponenten auf der Platine, was sich direkt auf die Herstellungskosten und die Skalierbarkeit auswirkt.
Hochentwickelte Materialzusammensetzung für maximale Zuverlässigkeit
Die interne Struktur der S 1GL SMD Gleichrichterdiode basiert auf fortschrittlichen Halbleitermaterialien, die speziell für hohe Leistung und Langlebigkeit optimiert wurden. Die präzise Dotierung des Siliziumkristalls sorgt für die definierten elektrischen Eigenschaften, wie die hohe Sperrspannung und den niedrigen Durchlasswiderstand. Die Verkapselung des Bauteils im DO-219AB / Sub-SMA Gehäuse schützt die empfindlichen Halbleiterstrukturen vor Umwelteinflüssen wie Feuchtigkeit und chemischen Verunreinigungen. Dies gewährleistet eine hohe Zuverlässigkeit und Stabilität der Bauteilfunktion über einen breiten Temperaturbereich.
Vorteile der S 1GL SMD Gleichrichterdiode
- Hohe Sperrspannung: Mit 400 V bewältigt die Diode problemlos Spannungsspitzen und ist somit für eine breite Palette von Anwendungen geeignet.
- Robuster Gleichstrom: Ein maximaler Gleichstrom von 1 A ermöglicht den Einsatz in vielen Standard-Stromversorgungen und Signalwegen.
- Kompakte Bauform: Das DO-219AB / Sub-SMA Gehäuse spart wertvollen Platz auf der Leiterplatte, ideal für miniaturisierte Designs.
- Effiziente Gleichrichtung: Geringe Durchlassspannung minimiert Energieverluste und reduziert die Wärmeentwicklung.
- SMT-Kompatibilität: Ermöglicht automatisierte Fertigungsprozesse und hohe Bestückungsdichte.
- Langzeitstabilität: Hochwertige Materialien und Gehäusekonstruktion gewährleisten eine zuverlässige Funktion über die gesamte Lebensdauer.
- Präzise Stromrichtung: Bietet eine klare und zuverlässige Barriere gegen Rückstrom.
Anwendungsgebiete der S 1GL SMD Gleichrichterdiode
Die Vielseitigkeit der S 1GL SMD Gleichrichterdiode macht sie zu einem unverzichtbaren Bauteil in zahlreichen Elektronikprojekten. Sie findet breite Anwendung in:
- Netzteilen und Stromversorgungen: Zur Umwandlung von Wechselspannung in Gleichspannung, sowohl in stationären als auch in mobilen Geräten.
- Signalverarbeitung: Zum Isolieren von Signalpfaden und zum Schutz empfindlicher Komponenten vor negativen Spannungsanteilen.
- Schutzschaltungen: Als Teil von Überspannungs- und Verpolungsschutzschaltungen.
- Automobilindustrie: In Bordelektronik und Steuergeräten, wo Zuverlässigkeit und Robustheit unter widrigen Bedingungen gefordert sind.
- Industrielle Automatisierung: In Steuerungsmodulen und Sensorik, wo kompakte Bauweise und Langlebigkeit entscheidend sind.
- Verbraucherelektronik: In Haushaltsgeräten, Unterhaltungselektronik und Telekommunikationsgeräten.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Typ | Gleichrichterdiode |
| Modell | S 1GL SMD |
| Maximale Sperrspannung (Vrrm) | 400 V |
| Maximaler Durchlassstrom (If) | 1 A |
| Gehäuse | DO-219AB / Sub-SMA |
| Montagetyp | Oberflächenmontage (SMD) |
| Durchlassspannung (Vf) | Typischerweise < 1.1 V bei 1 A (qualitativer Vorteil: geringe Durchlassspannung für hohe Effizienz) |
| Betriebstemperaturbereich | Breit gefächert, optimiert für elektronische Umgebungen (qualitativer Vorteil: Zuverlässigkeit über einen weiten Temperaturbereich) |
| Verlustleistung | Gering, resultierend aus niedriger Durchlassspannung (qualitativer Vorteil: Minimale Wärmeentwicklung) |
FAQ – Häufig gestellte Fragen zu S 1GL SMD – Gleichrichterdiode, 400 V, 1 A, DO-219AB/Sub-SMA
Was ist der Hauptzweck einer Gleichrichterdiode wie der S 1GL SMD?
Eine Gleichrichterdiode wie die S 1GL SMD hat die primäre Funktion, den Fluss von elektrischem Strom in nur eine Richtung zu erlauben. Sie wandelt Wechselstrom (AC), der seine Richtung periodisch ändert, in pulsierenden Gleichstrom (DC) um. Dies ist ein grundlegender Schritt in fast allen elektronischen Stromversorgungen.
Warum ist die SMD-Bauform der S 1GL für moderne Elektronik so wichtig?
Die SMD-Bauform (Surface Mount Device) ermöglicht es, die Diode direkt auf der Oberfläche einer Leiterplatte zu montieren, anstatt durch Löcher gesteckt zu werden. Dies spart Platz auf der Platine, ermöglicht höhere Integrationsdichten, erleichtert die Automatisierung des Fertigungsprozesses und führt oft zu robusteren mechanischen Verbindungen.
Kann die S 1GL SMD für Anwendungen mit höheren Strömen verwendet werden?
Mit einem maximalen Durchlassstrom von 1 Ampere ist die S 1GL SMD für viele Standardanwendungen ausreichend. Für Anwendungen, die dauerhaft höhere Ströme erfordern, müssten parallel geschaltete Dioden oder Dioden mit höherer Strombelastbarkeit in Betracht gezogen werden.
Wie beeinflusst die Sperrspannung von 400 V die Anwendungsmöglichkeiten?
Eine hohe Sperrspannung von 400 V bedeutet, dass die Diode einer Rückwärtsspannung bis zu diesem Wert standhalten kann, ohne durchzuschlagen. Dies macht sie für den Einsatz in Netzteilstufen geeignet, die mit Netzspannung arbeiten, und bietet eine ausreichende Sicherheitsmarge für typische Schwankungen und Spannungsspitzen.
Was bedeutet die Bezeichnung DO-219AB / Sub-SMA?
DO-219AB ist ein Gehäusestandard, der die Abmessungen und die Pinbelegung für diese Art von SMD-Gleichrichterdioden definiert. Sub-SMA ist eine weitere Bezeichnung, die auf die kompakte Größe und die Oberflächenmontage-Fähigkeit hinweist und sich von größeren SMA-Gehäusen unterscheidet.
Wie wirkt sich die geringe Durchlassspannung der S 1GL auf die Effizienz der Schaltung aus?
Eine geringe Durchlassspannung (Vf) bedeutet, dass beim Durchfließen des Stroms in Vorwärtsrichtung nur eine kleine Spannungsabnahme über der Diode auftritt. Dies resultiert in einer geringeren Verlustleistung in Form von Wärme (P = I Vf). Eine höhere Effizienz der Stromversorgung und eine geringere thermische Belastung der umliegenden Komponenten sind die direkten Vorteile.
Welche Maßnahmen sollte man bei der Bestückung der S 1GL SMD auf der Leiterplatte beachten?
Bei der Bestückung von SMD-Bauteilen wie der S 1GL SMD ist es wichtig, die empfohlenen Lötprofile für die verwendete Lötpaste und die Leiterplatte einzuhalten. Dies stellt eine zuverlässige elektrische und mechanische Verbindung sicher. Zudem sollten die Polungsmarkierungen korrekt beachtet werden, um die Diode in der richtigen Ausrichtung zu platzieren.
