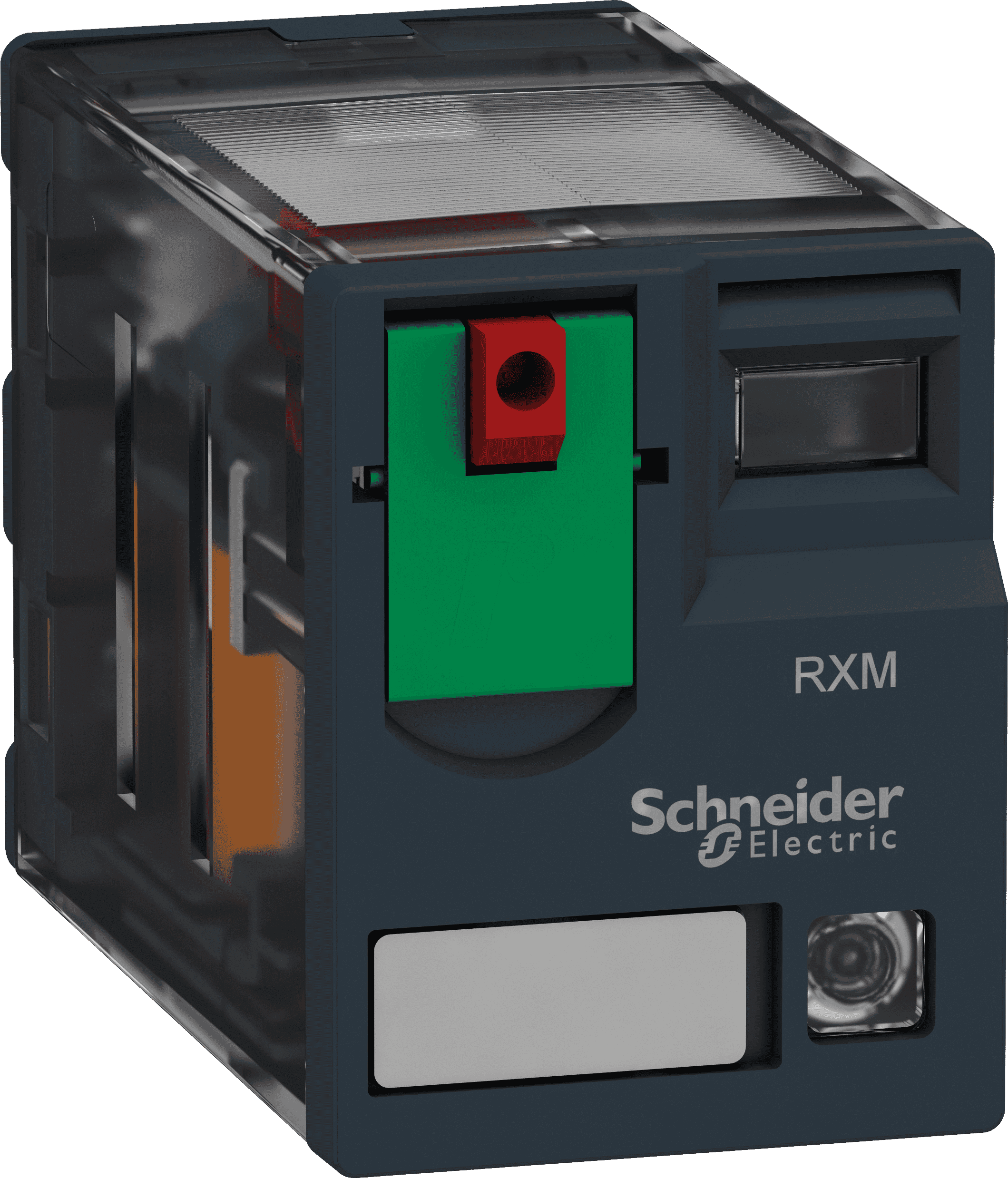

RXM4AB2P7 – Präzisionssteuerung für industrielle Anwendungen
Das RXM4AB2P7 Miniatur Industrie-Relais ist die ideale Lösung für alle, die eine zuverlässige und präzise Schaltfunktion in ihren industriellen Automatisierungsprozessen benötigen. Speziell entwickelt für anspruchsvolle Umgebungen, bietet dieses Relais mit seinen 4 Wechslerkontakten und einer Nennspannung von 230 V eine robuste Plattform für komplexe Schaltungen, wo Sicherheit, Zuverlässigkeit und eine hohe Kontaktdifferenzierung entscheidend sind.
Überlegene Leistung und Zuverlässigkeit
Das RXM4AB2P7 Miniatur Industrie-Relais zeichnet sich durch seine herausragende Schaltleistung und Langlebigkeit aus. Im Vergleich zu Standard-Relais, die oft auf einfachere Schaltungsaufgaben beschränkt sind, bietet das RXM4AB2P7 eine höhere Kontaktdichte und Flexibilität durch seine vier Wechslerkontakte (SPDT – Single Pole Double Throw). Dies ermöglicht die gleichzeitige Steuerung oder Trennung von bis zu vier unabhängigen Stromkreisen, was die Systemkomplexität reduziert und die Effizienz steigert. Die robuste Konstruktion und die hochwertige Materialauswahl gewährleisten eine konstante Leistung auch unter schwierigen Umgebungsbedingungen wie Temperaturschwankungen, Vibrationen oder chemischen Einflüssen, was es zu einer überlegenen Wahl für kritische industrielle Anwendungen macht, bei denen Ausfallzeiten keine Option sind.
Umfassende Anwendungsmöglichkeiten
Die Vielseitigkeit des RXM4AB2P7 Miniatur Industrie-Relais erschließt sich durch seine Fähigkeit, komplexe Schaltmatrizen zu realisieren. Ob in der Gebäudeautomatisierung, der Maschinensteuerung, der Prozessindustrie oder der Schaltanlagen-Fertigung – dieses Relais bietet die notwendige Flexibilität für diverse Applikationen. Seine 4 Wechslerkontakte sind prädestiniert für Anwendungen, bei denen mehrere Signale gleichzeitig geschaltet, überwacht oder umgeleitet werden müssen. Dies kann beispielsweise die Steuerung von Lüftungsanlagen, Pumpen, Ventilen oder die Überwachung von Sicherheitskreisen umfassen, wo die gleichzeitige Ansteuerung unterschiedlicher Komponenten oder die Auslösung von Alarmen erforderlich ist. Die 230 V Nennspannung macht es zudem universell einsetzbar in den meisten industriellen Netzwerken.
Technische Spezifikationen und Konstruktion
Das Herzstück des RXM4AB2P7 bildet sein präzise gefertigter Kern, der eine zuverlässige Betätigung und eine lange Lebensdauer gewährleistet. Die 4 Wechslerkontakte, jeder mit einer maximalen Schaltstromstärke von 6 A bei den spezifizierten Bedingungen, bieten eine solide Basis für eine breite Palette von Steuerungsaufgaben. Die Spulenwicklung ist für eine Nennspannung von 230 V ausgelegt, was eine einfache Integration in bestehende Stromversorgungsnetze ermöglicht.
- Hohe Schaltleistung: 4 Wechslerkontakte für maximale Flexibilität.
- Robuste Konstruktion: Entwickelt für den Dauereinsatz in industriellen Umgebungen.
- Präzise Steuerung: Ermöglicht komplexe und zuverlässige Schaltvorgänge.
- Energieeffizient: Optimierte Spulenwicklung für minimalen Energieverbrauch.
- Kompaktes Design: Spart Platz in Schaltschränken und Anlagen.
- Hohe Zuverlässigkeit: Minimiert Ausfallzeiten und Wartungsaufwand.
- Breite Anwendbarkeit: Geeignet für vielfältige industrielle Automatisierungsaufgaben.
Qualitative Merkmale des RXM4AB2P7 Miniatur Industrie-Relais
| Merkmal | Beschreibung |
|---|---|
| Konstruktion & Material | Hochwertige Kupferlegierungen für die Kontakte und robuste, flammhemmende Gehäusematerialien wie Polycarbonat oder Polyamid sorgen für mechanische Stabilität und elektrische Isolation. Die internen Federkontakte sind auf Langlebigkeit und geringen Kontaktwiderstand optimiert. |
| Schaltkontakte | Vier unabhängige Wechslerkontakte (SPDT), ausgelegt für eine maximale Schaltstromstärke von 6 A. Jeder Kontakt ist für tausende von Schaltspielen ausgelegt und bietet eine definierte Schaltstellung zur Vermeidung von Prellern. |
| Spulenansteuerung | Die Spule ist für eine Nennspannung von 230 V AC ausgelegt. Die präzise Wicklung minimiert die Verlustleistung und gewährleistet eine schnelle und zuverlässige Anzug- und Abfallcharakteristik. |
| Einsatzumgebung | Entwickelt für den Einsatz in industriellen Umgebungen mit potenziell schwankenden Temperaturen (typischerweise von -20°C bis +50°C), Feuchtigkeit und Vibrationen. Die Konstruktion ist auf Zuverlässigkeit unter diesen Bedingungen ausgelegt. |
| Sicherheit und Normen | Erfüllt gängige Sicherheitsstandards für industrielle Steuerungen, was eine sichere Integration in bestehende oder neue Anlagen ermöglicht. Dies schließt oft Normen wie IEC/EN 61810 mit ein. |
| Montage | Standardisierte Montageoptionen, oft über eine Sockelmontage oder direkte Montage auf DIN-Schienen, was die Installation und den Austausch im Feld vereinfacht. |
| Elektrische Lebensdauer | Die elektrische Lebensdauer wird typischerweise in Millionen von Schaltspielen angegeben und hängt stark von der tatsächlich geschalteten Last ab. Bei 6 A Schaltstrom ist eine hohe Zuverlässigkeit über viele Jahre zu erwarten. |
Detaillierte Funktionsweise und Vorteile
Das RXM4AB2P7 Miniatur Industrie-Relais operiert auf dem Prinzip des Elektromagnetismus. Wird die Spule mit 230 V AC beaufschlagt, baut sich ein Magnetfeld auf, das einen beweglichen Anker anzieht. Dieser Anker bewegt sich und betätigt die Kontakte. Bei einem Wechslerkontakt gibt es einen gemeinsamen Pol, einen normalerweise geschlossenen Kontakt (NC) und einen normalerweise offenen Kontakt (NO). Wenn die Spule nicht bestromt ist, ist der gemeinsame Pol mit dem NC-Kontakt verbunden. Bei Bestromung der Spule zieht der Anker an, und der gemeinsame Pol schaltet auf den NO-Kontakt um. Mit vier Wechslerkontakten können Sie somit bis zu vier separate Schaltkreise konfigurieren. Stellen Sie sich vor, Sie steuern eine Produktionsmaschine: Ein Wechsler kann den Hauptmotor ein- und ausschalten, ein zweiter kann eine Kühlpumpe steuern, ein dritter kann ein Warnlicht aktivieren und ein vierter kann eine Not-Aus-Funktion mitverfolgen. Diese gleichzeitige und unabhängige Schaltung ist es, was das RXM4AB2P7 zu einer überlegenen Lösung macht, da es die Notwendigkeit für mehrere einzelne Relais mit geringerer Kontaktdichte eliminiert.
Die Anwendungsbereiche sind mannigfaltig. In der SPS-Programmierung (Speicherprogrammierbare Steuerung) wird das RXM4AB2P7 häufig als Ausgangstreiber verwendet, um höhere Leistungslasten basierend auf digitalen SPS-Ausgangssignalen zu schalten. Die Tatsache, dass es sich um ein „Miniatur“ Relais handelt, bedeutet, dass es auch in beengten Platzverhältnissen in Schaltschränken oder Geräten installiert werden kann, ohne Kompromisse bei der Leistung einzugehen. Die hohe elektrische Lebensdauer bedeutet eine Reduzierung der Wartungskosten und der ungeplanten Stillstandszeiten, was für Unternehmen im Produktionsumfeld von entscheidender Bedeutung ist. Die präzise Schalthysterese des Relais (der Unterschied zwischen Ansprech- und Abfallspannung) stellt sicher, dass das Relais nicht ungewollt schaltet, wenn die Versorgungsspannung leicht schwankt, was die Stabilität Ihrer Steuerungssysteme erhöht.
Technische Tiefe und Materialwissenschaft
Die Auswahl der Materialien für industrielle Relais ist von paramounter Bedeutung für deren Zuverlässigkeit und Langlebigkeit. Die Kontakte des RXM4AB2P7 bestehen typischerweise aus einer Silber-Nickel-Legierung oder einer ähnlichen Kontaktwerkstoffkombination. Diese Materialien bieten eine hervorragende Leitfähigkeit und eine hohe Beständigkeit gegen Lichtbögen und Verschleiß, selbst bei häufigem Schalten von Lasten. Die mechanischen Teile, wie der Anker und die Federn, sind oft aus robusten Federstählen gefertigt, die auch unter mechanischer Beanspruchung ihre Form und Funktion beibehalten. Das Gehäusematerial, meist ein verstärkter Thermoplast wie Polyamid (PA) oder Polycarbonat (PC), ist nicht nur stoßfest, sondern auch schwer entflammbar (UL 94 V-0 oder ähnliche Klassifizierungen), was die Brandsicherheit in industriellen Anlagen erhöht. Die Spule selbst ist mit hochreinem Kupferdraht isoliert gewickelt, um elektrische Durchschläge zu verhindern und eine lange Lebensdauer unter den gegebenen Betriebsbedingungen zu gewährleisten.
FAQ – Häufig gestellte Fragen zu RXM4AB2P7 – Miniatur Industrie-Relais, 4 Wechsler, 230 V, 6 A
Kann das RXM4AB2P7 Relais auch für Gleichstromanwendungen verwendet werden?
Das RXM4AB2P7 ist primär für Wechselstromanwendungen (AC) mit einer Nennspannung von 230 V ausgelegt. Die Verwendung für Gleichstrom (DC) ist in der Regel nicht vorgesehen und könnte zu einer Beschädigung des Relais führen, da Gleichstrom- und Wechselstromschaltbedingungen stark voneinander abweichen.
Welche maximale Umgebungstemperatur verträgt das RXM4AB2P7?
Die typische Betriebstemperatur für industrielle Relais dieser Art liegt im Bereich von -20°C bis +50°C. Für exakte Spezifikationen und maximale Temperaturwerte empfehlen wir stets, das Datenblatt des Herstellers zu konsultieren, da diese je nach spezifischer Ausführung variieren können.
Wie viele Schaltspiele kann das RXM4AB2P7 Relais erwarten?
Die elektrische Lebensdauer eines Relais wird in Millionen von Schaltspielen gemessen. Bei einer maximalen Schaltstromstärke von 6 A und unter optimalen Bedingungen kann das RXM4AB2P7 eine Lebensdauer von mehreren Millionen Schaltspielen erreichen. Die tatsächliche Lebensdauer hängt jedoch stark von der Art der geschalteten Last, der Häufigkeit des Schaltens und den Umgebungsbedingungen ab.
Ist das RXM4AB2P7 Relais für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Die Standardausführung des RXM4AB2P7 ist in der Regel nicht für den Einsatz in explosionsgefährdeten Bereichen (ATEX-Zonen) zertifiziert. Für solche Anwendungen sind spezielle Relais mit entsprechenden Zulassungen erforderlich.
Wie wird das RXM4AB2P7 Relais am besten in einer Schaltung montiert?
Das Relais ist oft dafür konzipiert, auf einer DIN-Schienen-Montagebuchse oder direkt auf einer Montageplatte befestigt zu werden. Die Verwendung einer passenden Sockelbuchse vereinfacht nicht nur die Installation, sondern auch den Austausch des Relais im Servicefall erheblich und bietet zudem oft integrierte Klemmen für eine saubere Verdrahtung.
Was bedeutet „4 Wechsler“ im Kontext dieses Relais?
„4 Wechsler“ bedeutet, dass das Relais vier unabhängige Schaltsätze hat. Jeder dieser Schaltsätze besteht aus einem gemeinsamen Kontakt, einem normalerweise offenen (NO) und einem normalerweise geschlossenen (NC) Kontakt. Dies ermöglicht die Steuerung oder Trennung von bis zu vier separaten elektrischen Stromkreisen.
Welche Art von Lasten kann mit den 6 A Kontakten geschaltet werden?
Die 6 A Schaltstromstärke bezieht sich auf ohmsche Lasten. Bei induktiven oder kapazitiven Lasten, die höhere Einschaltströme oder Lichtbogenbildung verursachen können, kann die effektive Schaltkapazität des Relais geringer sein. Es ist ratsam, bei solchen Lasten Sicherheitsmargen einzuplanen oder gegebenenfalls Schutzbeschaltungen wie RC-Glieder zu verwenden.
