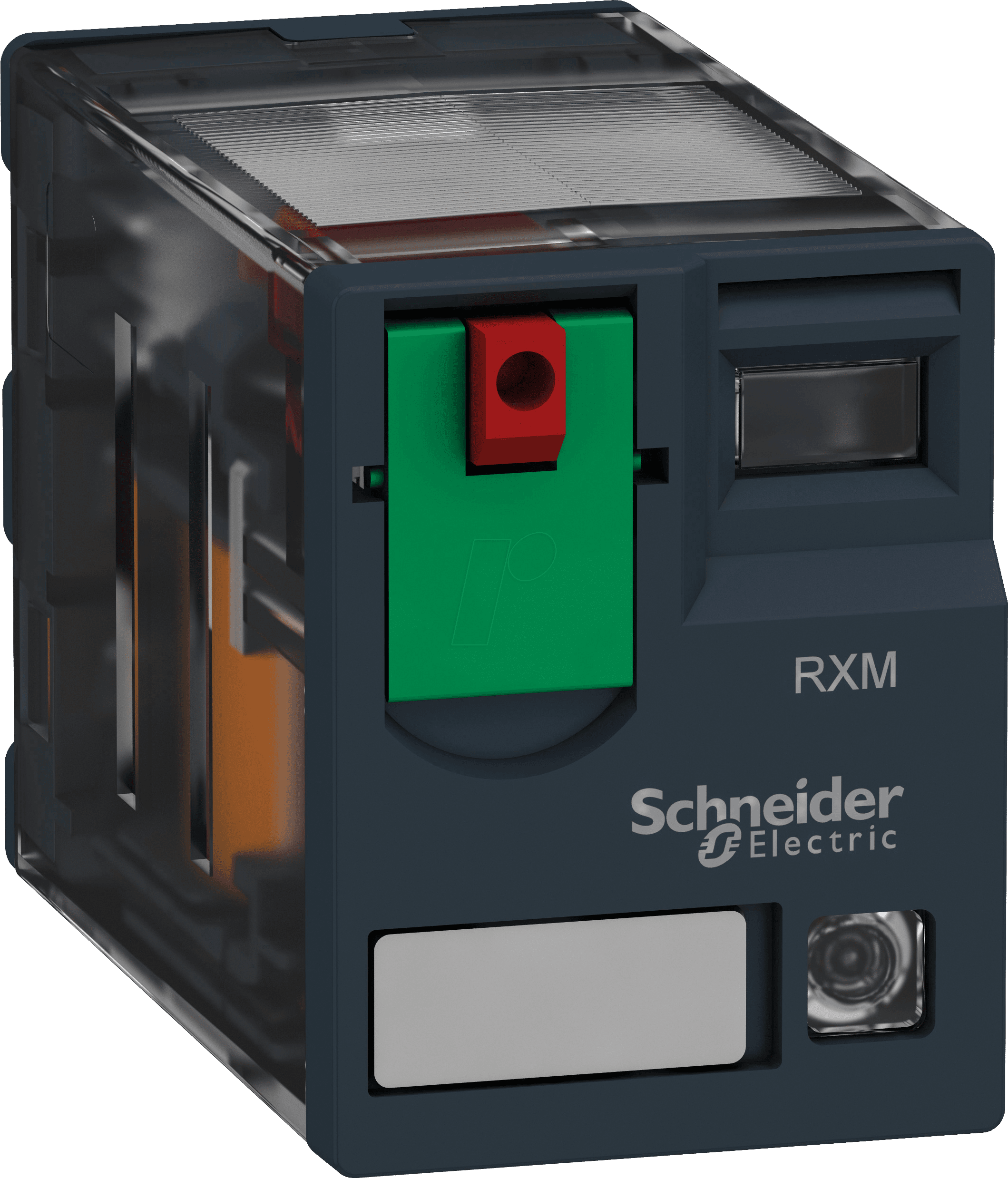

Zuverlässige Schaltaufgaben in kompaktem Design: Das RXM4AB2B7 Miniatur Industrie-Relais
Für Automatisierungsexperten, Elektroinstallateure und Ingenieure, die nach einer robusten und platzsparenden Lösung für ihre Schaltanforderungen suchen, bietet das RXM4AB2B7 Miniatur Industrie-Relais die ideale Kombination aus Funktionalität und Effizienz. Dieses Relais schließt die Lücke zwischen Leistung und geringem Platzbedarf, indem es bis zu vier getrennte Schaltkreise mit jeweils 6 Ampere bei einer Betriebsspannung von 24 Volt DC zuverlässig steuert. Es ist konzipiert, um präzise Schaltdurchführungen auch unter anspruchsvollen industriellen Bedingungen zu gewährleisten und somit die Grundlage für stabile und sichere elektrische Systeme zu bilden.
Maximale Schaltleistung auf kleinstem Raum
Das RXM4AB2B7 zeichnet sich durch seine außergewöhnliche Leistungsdichte aus. Während viele Standardrelais Kompromisse bei der Anzahl der Schaltkontakte oder der maximalen Strombelastbarkeit eingehen, um ihre Größe zu reduzieren, liefert dieses Miniaturrelais vier Wechslerkontakte, die jeweils mit bis zu 6 Ampere belastbar sind. Diese hohe Anzahl an Kontakten ermöglicht die gleichzeitige Steuerung mehrerer unabhängiger Stromkreise, was die Systemkomplexität reduziert und die Effizienz erhöht. Die 24-Volt-DC-Ansteuerung ist dabei branchenweit Standard und garantiert eine einfache Integration in bestehende Steuerungssysteme. Die kompakte Bauform ist nicht nur ein Designmerkmal, sondern eine strategische Entscheidung zur Optimierung von Schaltschrankbelegung und Systemdesign, was gerade in industriellen Anwendungen mit begrenztem Platzangebot von unschätzbarem Wert ist.
Technische Überlegenheit und industrielle Robustheit
Die Konstruktion des RXM4AB2B7 Miniatur Industrie-Relais basiert auf bewährten Technologien, die auf Langlebigkeit und Zuverlässigkeit ausgelegt sind. Die verwendeten Materialien und die Fertigungspräzision sind auf die Einhaltung strenger industrieller Standards ausgelegt. Dies schließt eine hohe Schaltspielzahl ein, die eine lange Lebensdauer auch bei intensivem Einsatz garantiert. Die 4-Wechsler-Konfiguration (auch als 4PDT – 4 Pole Double Throw bezeichnet) ermöglicht eine maximale Flexibilität in der Verschaltung. Jeder Kontakt kann als Schließer (NO – Normally Open) oder Öffner (NC – Normally Closed) konfiguriert werden, was die Anpassung an spezifische Schaltungslogiken erheblich vereinfacht. Die Betriebsspannung von 24V DC ist eine sichere und weit verbreitete Spannungsebene in der Industrie, die eine gute Kompatibilität mit SPS-Steuerungen und anderen Automatisierungskomponenten gewährleistet.
Vorteile des RXM4AB2B7 Miniatur Industrie-Relais
- Platzsparendes Design: Ermöglicht eine höhere Verdrahtungsdichte und reduziert den Bedarf an größeren Schaltschränken.
- Hohe Schaltleistung: Vier Wechslerkontakte, jeder belastbar mit 6 Ampere, für umfassende Steuerungsaufgaben.
- Maximale Flexibilität: 4PDT-Konfiguration erlaubt komplexe und individuelle Schaltungslösungen.
- Branchenüblicher Standard: 24V DC Betriebsspannung für einfache Integration in bestehende Automatisierungssysteme.
- Hohe Zuverlässigkeit: Gefertigt für Langlebigkeit und konstante Leistung unter industriellen Bedingungen.
- Reduzierung der Systemkomplexität: Mehrere Schaltungen können mit einem einzigen Bauteil realisiert werden.
- Kosteneffizienz: Durch die Integration mehrerer Funktionen in einem Modul werden Verkabelungsaufwand und Materialkosten reduziert.
Detaillierte Spezifikationen und technische Merkmale
| Merkmal | Spezifikation | Beschreibung und Vorteile |
|---|---|---|
| Artikelnummer | RXM4AB2B7 | Eindeutige Kennung für präzise Bestell- und Identifikationszwecke. |
| Produkttyp | Miniatur Industrie-Relais | Kompakte Bauform, optimiert für hohe Schaltleistungen in beengten Umgebungen. Ideal für Automatisierungsanwendungen, Schaltanlagen und Steuerpulte. |
| Schaltkontakte | 4 Wechsler (4PDT) | Bietet vier galvanisch getrennte Doppelkontakte, die gleichzeitig als Schließer oder Öffner konfiguriert werden können. Dies ermöglicht die Steuerung mehrerer Lasten oder die Implementierung komplexer Logiken mit einem einzigen Relais. |
| Max. Schaltstrom pro Kontakt | 6 A | Geeignet für die Schaltung von mittelschweren Lasten, wie z.B. Motoren, Magnetventile, Beleuchtungsgruppen oder Heizwiderstände im industriellen Umfeld. Bietet ausreichende Kapazität für viele Standardanwendungen. |
| Nennspannung Spule | 24 V DC | Gängige und sichere Gleichspannung, die eine einfache Integration in moderne SPS-Systeme, Niederspannungssteuerungen und Schaltnetzteile ermöglicht. |
| Schaltleistung | Max. 250 VAC / 30 VDC | Breiter Anwendungsbereich für AC- und DC-Lasten, was die Vielseitigkeit des Relais erhöht. |
| Einsatztemperatur | -40°C bis +70°C | Robuste Auslegung für den Betrieb in anspruchsvollen Umgebungsbedingungen, von kalten Lagerhallen bis hin zu warmen Produktionsstätten. |
| Lebensdauer (mechanisch) | Bis zu 10 Mio. Schaltspiele | Deutet auf eine hohe mechanische Belastbarkeit und eine lange Einsatzdauer hin, was Wartungsintervalle verlängert und Betriebskosten senkt. |
| Lebensdauer (elektrisch) | Typ. 100.000 Schaltspiele bei 6A, 250VAC | Die elektrische Lebensdauer ist abhängig von der Lastart und -höhe. Diese Angabe belegt die Eignung für häufige Schaltvorgänge unter Nennlast. |
| Montageart | Stecksockel / Printmontage | Bietet Flexibilität bei der Installation. Die gängige Sockelmontage ermöglicht einen einfachen Austausch, während Printmontage-Optionen für integrierte Schaltungen verfügbar sein können. (Spezifische Montageart abhängig vom exakten Modell und Zubehör) |
Anwendungsgebiete: Wo das RXM4AB2B7 seine Stärken ausspielt
Das RXM4AB2B7 Miniatur Industrie-Relais ist eine essenzielle Komponente in einer Vielzahl von industriellen und technischen Anwendungen, wo Zuverlässigkeit, Präzision und Platzersparnis gefordert sind. Seine Konstruktion und Leistungsfähigkeit machen es zur ersten Wahl für:
- Automatisierte Fertigungsstraßen: Steuerung von Förderbändern, Werkzeugmaschinen, Bearbeitungszentren und Roboterzellen.
- Gebäudeautomation: Steuerung von Heizungs-, Lüftungs- und Klimaanlagen (HLK), Beleuchtungssystemen, Sicherheitsschaltungen und Zugangskontrollen.
- Schaltschrankbau: Kompakte Integration in Steuerungs- und Verteilungspanels, wo jeder Millimeter zählt.
- Prozesssteuerung: Überwachung und Steuerung von Ventilen, Pumpen, Heizungen und anderen Prozesskomponenten in der Chemie-, Lebensmittel- und Getränkeindustrie.
- Energieverteilung und -management: Schaltaufgaben in kleinen Energieverteilungssystemen oder als Hilfsschalter in größeren Schaltanlagen.
- Prüf- und Messsysteme: Integration in automatisierte Testsysteme zur Steuerung von Prüfabläufen und Messgeräten.
- Sicherheitstechnik: Als Teil von Sicherheitsverriegelungen oder Not-Aus-Kreisen, wo eine zuverlässige Trennung von Stromkreisen entscheidend ist.
Die 4-Wechsler-Konfiguration ermöglicht dabei oft, dass ein einziges Relais mehrere Funktionen übernehmen kann, die sonst mehrere separate Relais erfordern würden. Dies vereinfacht die Verdrahtung, reduziert Fehlerquellen und spart wertvollen Platz im Schaltschrank.
Häufig gestellte Fragen (FAQ) zum RXM4AB2B7 – Miniatur Industrie-Relais, 4 Wechsler, 24 V, 6 A
Was genau bedeutet die Bezeichnung 4 Wechsler (4PDT)?
Die Bezeichnung 4 Wechsler, auch bekannt als 4PDT (4 Pole Double Throw), bedeutet, dass das Relais vier unabhängige Schalteinheiten besitzt. Jede dieser Einheiten verfügt über einen gemeinsamen Anschluss (Pol) und zwei Kontakte (Throw), typischerweise einen Schließer (NO – Normally Open) und einen Öffner (NC – Normally Closed). Dies ermöglicht es, dass jeder der vier Pole entweder mit dem einen oder dem anderen Kontakt verbunden wird, je nachdem, ob die Spule des Relais angezogen oder abgefallen ist. Insgesamt bietet ein 4PDT-Relais somit vier separate Schaltelemente, die völlig voneinander isoliert sind und unabhängig voneinander gesteuert werden können.
Ist das RXM4AB2B7 Relais für den Einsatz mit AC- und DC-Lasten geeignet?
Ja, das RXM4AB2B7 Miniatur Industrie-Relais ist für den Einsatz mit sowohl AC- (Wechselstrom) als auch DC- (Gleichstrom) Lasten konzipiert. Die maximale Schaltleistung von 250 VAC und 30 VDC gibt die Grenzen an, innerhalb derer das Relais zuverlässig arbeiten kann. Dies macht es zu einer äußerst vielseitigen Lösung für eine breite Palette von Anwendungen, die sowohl AC- als auch DC-Signale oder Lasten steuern müssen.
Welche Art von Schutz vor Überspannungen wird für die Spule empfohlen?
Obwohl das Relais selbst für den Betrieb bei 24V DC ausgelegt ist, ist es in industriellen Umgebungen oft ratsam, die Spule vor transienten Überspannungen zu schützen. Dies kann durch externe Schutzschaltungen wie Überspannungsableiter, RC-Glieder (Snubber) oder Dioden (Freilaufdioden bei induktiven Lasten auf der Steuerseite) erfolgen. Diese Maßnahmen erhöhen die Lebensdauer des Relais, insbesondere wenn es in Umgebungen mit potenziell instabiler Stromversorgung oder häufigen Schaltvorgängen eingesetzt wird.
Wie wird die Lebensdauer eines Relais präzise bestimmt?
Die Lebensdauer eines Relais wird generell in mechanische und elektrische Lebensdauer unterteilt. Die mechanische Lebensdauer gibt an, wie oft das Relais schalten kann, ohne dass mechanische Komponenten verschleißen oder versagen. Die elektrische Lebensdauer bezieht sich auf die Anzahl der Schaltspiele unter spezifischen Lastbedingungen. Faktoren wie die Höhe des Schaltstroms, die Spannung, die Art der Last (induktiv, kapazitiv, ohmsch), die Schaltfrequenz und Umgebungsbedingungen (Temperatur, Vibrationen) beeinflussen die elektrische Lebensdauer erheblich. Die angegebenen Werte sind typische Werte unter definierten Testbedingungen und dienen als Richtlinie.
Ist das RXM4AB2B7 Relais für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Die standardmäßigen Spezifikationen des RXM4AB2B7 Miniatur Industrie-Relais, wie sie üblicherweise von Herstellern bereitgestellt werden, deuten nicht auf eine Zertifizierung für den Einsatz in explosionsgefährdeten Bereichen (Ex-Bereiche) hin. Für solche Anwendungen sind spezielle Relaismodelle erforderlich, die strenge Normen wie ATEX oder IECEx erfüllen. Wenn ein Einsatz in Ex-Bereichen geplant ist, muss ein entsprechend zertifiziertes Bauteil verwendet werden. Es ist stets ratsam, die Produktdokumentation und Zertifikate des Herstellers für spezifische Anwendungsanforderungen zu prüfen.
Wie kann ich sicherstellen, dass die 6A Nennstromstärke ausreichend ist?
Um sicherzustellen, dass die Nennstromstärke von 6A pro Kontakt ausreichend ist, sollten Sie den maximalen Betriebsstrom Ihrer zu schaltenden Lasten ermitteln. Berücksichtigen Sie dabei auch Spitzenströme, die beim Einschalten bestimmter Lasten (z.B. Motoren, Transformatoren) auftreten können. Falls der Einschaltstrom deutlich höher ist als der Nennstrom oder die Last über längere Zeit mit 6A betrieben wird, kann dies die Lebensdauer des Relais beeinträchtigen. Im Zweifelsfall ist es ratsam, ein Relais mit einer höheren Strombelastbarkeit zu wählen oder einen Elektrofachmann zu konsultieren.
Welche Art von Montagesockel wird für das RXM4AB2B7 benötigt?
Das RXM4AB2B7 Miniatur Industrie-Relais wird typischerweise auf einem speziellen Montagesockel montiert, der die elektrische Verbindung herstellt und einen einfachen Austausch des Relais ermöglicht. Die genaue Art des benötigten Sockels (z.B. Artikelnummer, Anzahl der Klemmen) hängt vom Hersteller und dem spezifischen Design des Relais ab. Diese Sockel sind meist als separates Zubehör erhältlich und oft mit Schraubklemmen oder Federkraftklemmen für eine sichere und schnelle Installation ausgestattet. Es ist wichtig, den passenden Sockel gemäß den Angaben des Relaisherstellers zu verwenden.
