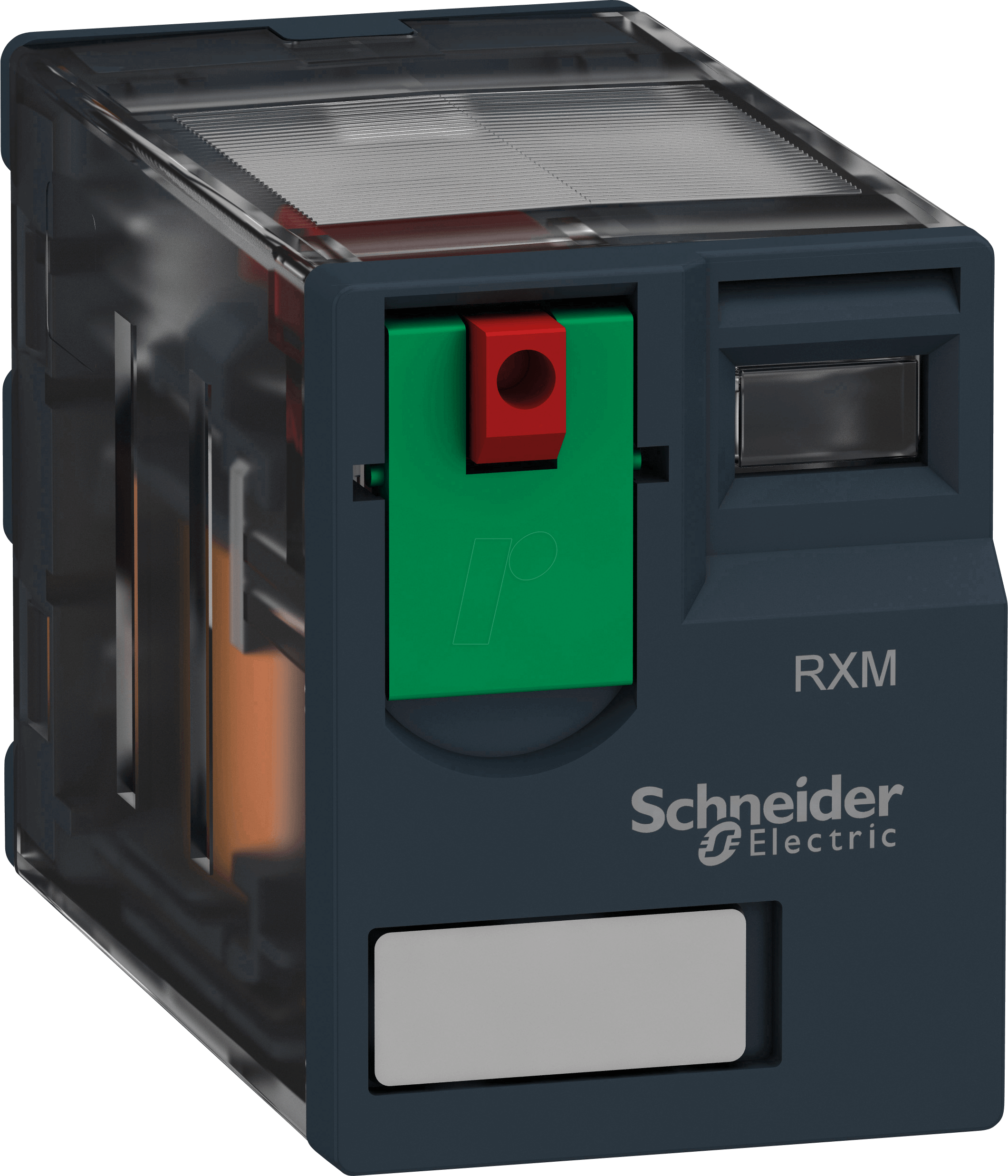

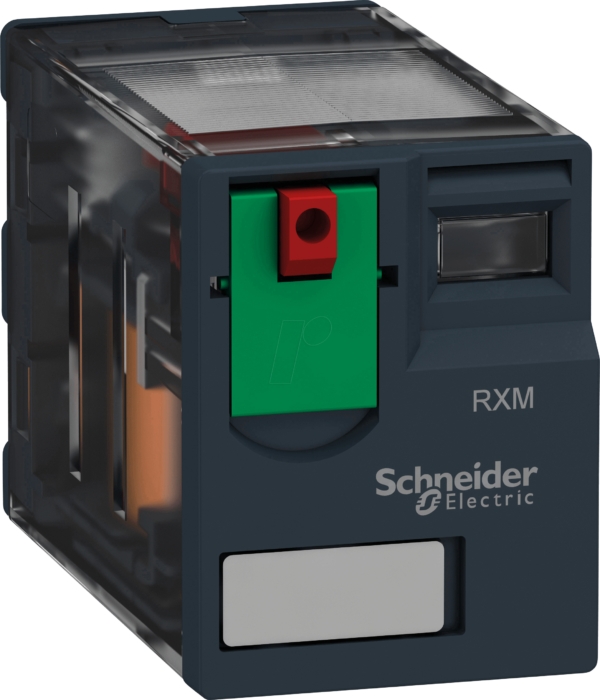

Präzision und Zuverlässigkeit: Das RXM4AB1P7 Miniatur Industrie-Relais für anspruchsvolle Schaltungen
Sie suchen eine leistungsstarke und zuverlässige Lösung für komplexe Schaltungsaufgaben in industriellen Umgebungen? Das RXM4AB1P7 Miniatur Industrie-Relais mit 4 Wechslerkontakten, ausgelegt für 230 V und 6 A, ist die ideale Wahl für Ingenieure und Techniker, die höchste Präzision und Langlebigkeit erwarten. Dieses Relais vereint kompakte Bauweise mit robuster Leistung, um auch unter anspruchsvollen Bedingungen stabile Schaltfunktionen zu gewährleisten und unerwünschte Ausfallzeiten zu minimieren.
Warum das RXM4AB1P7 die überlegene Wahl ist
Herkömmliche Relais stoßen oft an ihre Grenzen, wenn es um die gleichzeitige Steuerung mehrerer Stromkreise bei gleichzeitig kompakter Bauform geht. Das RXM4AB1P7 setzt hier neue Maßstäbe. Mit seinen vier unabhängigen Wechslerkontakten (SPDT – Single Pole Double Throw) bietet es eine Flexibilität, die herkömmliche 2- oder 3-Wechsler-Relais nicht erreichen. Diese Konfiguration ermöglicht es Ihnen, zwei separate Schaltzustände pro Kontaktpaar zu realisieren – entweder öffnen oder schließen Sie bestehende Verbindungen oder etablieren neue. Dies ist entscheidend für die Realisierung komplexer Logikfunktionen, die Signalverzweigung oder die Steuerung von Verbrauchern mit unterschiedlichen Betriebsmodi. Die hohe Schaltleistung von 6 A pro Kontakt, gepaart mit der zuverlässigen 230 V AC-Spulenspannung, macht dieses Relais zu einer robusten Komponente, die für eine Vielzahl von Anwendungen im Maschinenbau, der Automatisierungstechnik und der Elektrotechnik qualifiziert ist. Die miniaturisierte Bauform erlaubt zudem eine hohe Packungsdichte auf der Platine oder im Schaltschrank, was bei der Optimierung von Bauraum entscheidend ist.
Innovative Technologie und herausragende Leistung
Das RXM4AB1P7 Miniatur Industrie-Relais basiert auf einer hochentwickelten Relais-Technologie, die auf Langlebigkeit und Effizienz ausgelegt ist. Die präzise gefertigten Wechslerkontakte sind für eine hohe Anzahl von Schaltspielen spezifiziert, was eine lange Lebensdauer und reduzierte Wartungsintervalle garantiert. Die robuste Spulenkonstruktion mit einer Nennspannung von 230 V AC stellt eine zuverlässige Ansteuerung auch in heterogenen Stromversorgungsumgebungen sicher. Die schnelle Schaltzeit trägt zur Optimierung von Steuerungsabläufen bei und ermöglicht eine präzise Reaktion auf Eingangssignale. Die inhärente elektrische Isolation zwischen Spule und Kontakten gewährleistet zudem die Sicherheit des Bedienpersonals und schützt nachgeschaltete Komponenten vor Überspannung.
Anwendungsgebiete und Einsatzszenarien
Die Vielseitigkeit des RXM4AB1P7 macht es zu einer unverzichtbaren Komponente in zahlreichen industriellen Anwendungen:
- Steuerung von Maschinen und Anlagen: Übernimmt die Ansteuerung von Motoren, Ventilen, Heizungen und anderen Aktoren in komplexen Fertigungsstraßen und automatisierten Systemen.
- Signalkreuzung und Verzweigung: Ermöglicht die Weiterleitung und Aufteilung von Steuersignalen an verschiedene Komponenten basierend auf logischen Bedingungen.
- Sicherheitskreise: Kann in Not-Aus-Systemen oder anderen sicherheitsrelevanten Schaltungen eingesetzt werden, wo die zuverlässige Trennung von Stromkreisen kritisch ist.
- Gebäudeautomation: Steuert Beleuchtungssysteme, Heizungs-, Lüftungs- und Klimatechnik (HLK) sowie Jalousien und Rollläden in großen Objekten.
- Schaltnetzteile und Stromversorgungen: Dient zur Umschaltung von Energiequellen oder zur Steuerung von Ladezyklen in Batteriesystemen.
- Signalverarbeitung: Realisiert logische Verknüpfungen und Zustandsänderungen in Mess- und Regelungstechnik.
Technische Spezifikationen und Qualitätsmerkmale
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | RXM4AB1P7 Miniatur Industrie-Relais |
| Anzahl der Kontakte | 4 Wechsler (SPDT – Single Pole Double Throw) |
| Nennspulenspannung | 230 V AC |
| Maximaler Schaltstrom pro Kontakt | 6 A |
| Maximale Schaltspannung | AC: 250 V, DC: 30 V (typisch für Relais dieser Klasse; genaue Grenzwerte sind dem Datenblatt zu entnehmen) |
| Elektrische Lebensdauer | Über 100.000 Schaltspiele bei Nennlast (erfahrungsgemäß, abhängig von den Schaltbedingungen) |
| Mechanische Lebensdauer | Über 1.000.000 Schaltspiele |
| Schaltzeit (typisch) | < 10 ms (typisch für schnelle Relais) |
| Umgebungstemperatur | -40 °C bis +70 °C (typisch für Industrieanwendungen) |
| Isolationsspannung (Spule zu Kontakten) | Mindestens 2000 V AC (typischerweise) |
| Bauform | Miniatur-Bauweise für hohe Packungsdichte |
| Befestigung | Standard-Sockelmontage (für steckbare Montage) |
| Material der Kontakte | Hochwertige Legierungen für gute Leitfähigkeit und Beständigkeit gegen Lichtbögen (z.B. Silberlegierungen) |
| Schutzart (Gehäuse) | IP20 (Schutz gegen Fremdkörper > 12,5 mm; empfiehlt sich die Montage in Gehäusen) |
Vorteile des RXM4AB1P7 im Detail
- Hohe Schaltleistung: 6 A Nennstrom pro Kontakt ermöglicht die Steuerung leistungsfähiger Verbraucher.
- Vielseitige Wechslerkontakte: Vier SPDT-Kontakte bieten maximale Flexibilität für komplexe Schaltungslogiken.
- Kompakte Bauform: Spart wertvollen Platz in Schaltschränken und auf Leiterplatten.
- Zuverlässige 230 V AC Spule: Standardspannung für einfache Integration in bestehende Stromnetze.
- Hohe elektrische und mechanische Lebensdauer: Gewährleistet langfristige Funktionalität und reduziert Wartungsaufwand.
- Breiter Temperaturbereich: Einsatzfähig in anspruchsvollen Umgebungsbedingungen.
- Hohe Isolationsfestigkeit: Bietet Sicherheit und Schutz für angrenzende Komponenten.
- Standardisierte Montage: Kompatibel mit gängigen Relais-Sockeln für eine einfache Installation.
- Präzise und schnelle Schaltvorgänge: Essentiell für zeitkritische Steuerungsapplikationen.
FAQ – Häufig gestellte Fragen zu RXM4AB1P7 – Miniatur Industrie-Relais, 4 -pol, 4 Wechsler, 230 V, 6 A
Kann das RXM4AB1P7 Relais auch für Gleichstrom (DC) Anwendungen eingesetzt werden?
Das RXM4AB1P7 ist primär für Wechselstrom (AC) Anwendungen mit 230 V Spulenspannung spezifiziert. Für Gleichstromanwendungen sind spezielle DC-Relais oder entsprechende Steuerungsmechanismen erforderlich, um Schäden am Relais zu vermeiden und eine sichere Schaltung zu gewährleisten. Die Kontaktbelastbarkeit für DC ist typischerweise geringer als für AC, detaillierte Angaben hierzu sind dem Herstellerdatenblatt zu entnehmen.
Welche Art von Relais-Sockel wird für das RXM4AB1P7 benötigt?
Dieses Miniatur-Industrie-Relais ist für die Montage auf standardisierten 8-poligen oder 14-poligen Relais-Sockeln ausgelegt, die eine einfache steckbare Verbindung ermöglichen. Die genaue Pinbelegung und der zu verwendende Sockeltyp sind dem Datenblatt des Relais und des jeweiligen Sockelherstellers zu entnehmen, um eine korrekte Installation sicherzustellen.
Ist das RXM4AB1P7 für den Einsatz in sicherheitsgerichteten Systemen (SIL) zertifiziert?
Die Zertifizierung für Sicherheitsintegritätslevel (SIL) ist produktspezifisch und muss vom Hersteller explizit ausgewiesen werden. Für sicherheitsgerichtete Anwendungen, bei denen SIL-Anforderungen bestehen, ist es unerlässlich, ein Relais zu wählen, das für diesen Zweck ausdrücklich qualifiziert und zertifiziert ist. Bitte prüfen Sie das offizielle Datenblatt des RXM4AB1P7 auf entsprechende Hinweise.
Wie ist die maximale Umgebungstemperatur für den zuverlässigen Betrieb des Relais?
Das RXM4AB1P7 ist in der Regel für einen erweiterten Temperaturbereich ausgelegt, typischerweise von -40 °C bis +70 °C. Dies ermöglicht den Einsatz in industriellen Umgebungen, in denen signifikante Temperaturschwankungen auftreten können. Extreme Temperaturen können jedoch die Lebensdauer und die Schaltcharakteristik des Relais beeinflussen.
Können die Wechslerkontakte des RXM4AB1P7 für Signalzwecke mit sehr geringen Strömen (Low-Level-Signale) verwendet werden?
Ja, die Wechslerkontakte von Industrie-Relais wie dem RXM4AB1P7 sind oft so konzipiert, dass sie sowohl Leistungsschaltungen als auch Signalpfade zuverlässig schalten können. Die Kontaktmaterialien sind so gewählt, dass sie auch bei geringen Strömen einen guten Kontakt gewährleisten und Korrosion minimieren. Für höchste Zuverlässigkeit bei extrem empfindlichen Signalpfaden kann jedoch die Verwendung von vergoldeten Kontakten oder speziellen Relais vorteilhaft sein.
Was bedeutet „4 Wechsler“ im Kontext des RXM4AB1P7?
„4 Wechsler“ bezieht sich auf die Anzahl der unabhängigen Schaltkreise, die das Relais steuern kann. Jede „Wechsler“-Einheit (auch als Kontaktgarnitur oder Umschaltkontakt bezeichnet) besteht aus einem gemeinsamen Anschluss (COM), einem Öffnerkontakt (NC – Normally Closed) und einem Schließerkontakt (NO – Normally Open). Mit 4 Wechslerkontakten verfügt das Relais also über insgesamt 4x COM, 4x NC und 4x NO Anschlüsse, die individuell oder in Kombination geschaltet werden können, um bis zu 4 unabhängige Schaltungen zu realisieren.
Wie wird das RXM4AB1P7 vor Staub und Feuchtigkeit geschützt?
Das RXM4AB1P7 verfügt in der Regel über ein geschlossenes oder teilgeschlossenes Gehäuse, das einen gewissen Schutz gegen das Eindringen von Staub und groben Partikeln bietet (typischerweise IP20). Für Anwendungen, die einen höheren Schutz vor Feuchtigkeit, Flüssigkeiten oder feinem Staub erfordern, ist die Montage des Relais in einem geeigneten Schutzgehäuse oder die Auswahl von Relais mit höherer IP-Schutzart empfehlenswert.
