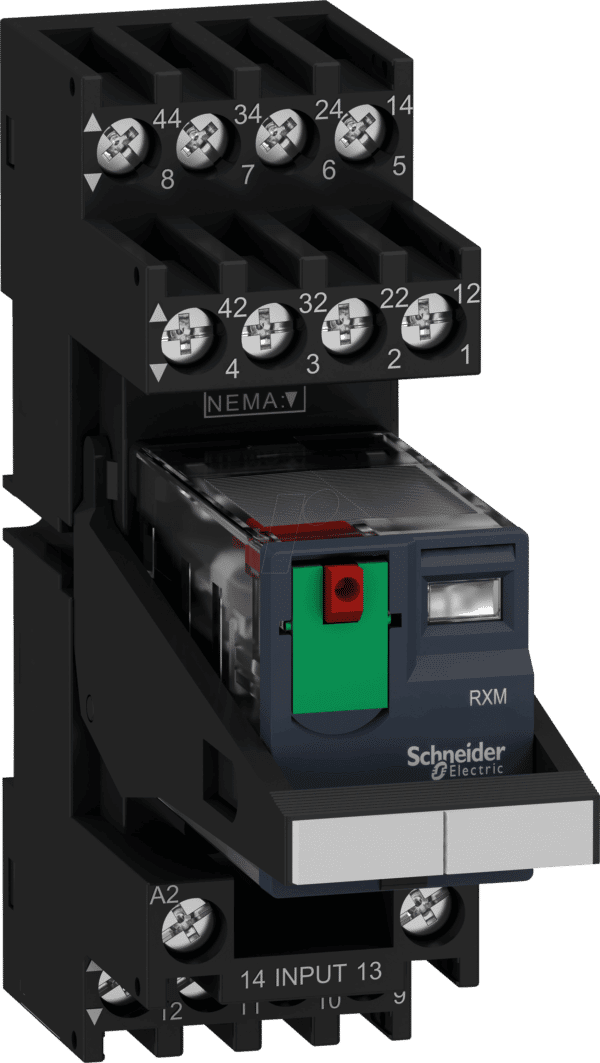

RXM4AB1B7PVM – Koppelrelais Zelio: Präzise Steuerung für anspruchsvolle Anwendungen
Dieses Koppelrelais aus der Zelio-Serie von Schneider Electric, Modell RXM4AB1B7PVM, ist die ideale Lösung für Ingenieure und Techniker, die eine zuverlässige und präzise Steuerung von elektrischen Schaltkreisen in industriellen und automatisierten Umgebungen benötigen. Mit seinen vier Schließer-Öffner-Kontakten (4 CO) und einer Betriebsspannung von 24 V AC bei einer Schaltleistung von 6 A ermöglicht dieses Relais die effiziente Implementierung komplexer Logikfunktionen und die sichere Trennung von Stromkreisen.
Überlegene Leistung und Zuverlässigkeit im Detail
Das RXM4AB1B7PVM Koppelrelais zeichnet sich durch seine robuste Bauweise und die bewährte Technologie aus, die für eine langlebige und störungsfreie Funktion sorgt. Im Vergleich zu einfacheren Relaislösungen oder nicht-gekoppelten Varianten bietet dieses Modell eine signifikant höhere Flexibilität und Sicherheit. Die 4 CO-Kontakte ermöglichen die gleichzeitige Steuerung mehrerer Geräte oder die Implementierung von Verriegelungsfunktionen, was die Komplexität von Steuerungsarchitekturen reduziert und den Verdrahtungsaufwand minimiert. Die präzise Ansprechensempfindlichkeit und die schnelle Schaltfrequenz garantieren eine exakte Signalübertragung, selbst unter anspruchsvollen Betriebsbedingungen. Die Wahl eines Zelio-Relais von Schneider Electric steht für Qualität, Zuverlässigkeit und die Gewährleistung von Betriebssicherheit gemäß höchsten Industriestandards.
Kernmerkmale und technische Spezifikationen
Das Herzstück des RXM4AB1B7PVM Koppelrelais ist seine Fähigkeit, unterschiedliche Schaltzustände mit hoher Präzision zu verwalten. Die 24 V AC Betriebsspannung macht es kompatibel mit einer Vielzahl von Standard-Steuerstromversorgungen in industriellen Anwendungen. Die Nennschaltleistung von 6 A pro Kontakt ist ausreichend für die Steuerung von Motoren, Ventilen, Beleuchtungssystemen und anderen Aktoren in der Automatisierungstechnik. Die Zelio-Reihe ist bekannt für ihre einfache Installation und Wartung, was zu einer schnellen Inbetriebnahme und reduzierten Stillstandszeiten führt.
Vorteile der Zelio Koppelrelais
- Vielseitige Schaltkontakte: Vier umschaltbare Kontakte (CO) bieten maximale Flexibilität für komplexe Schaltungen und Logikfunktionen.
- Hohe Zuverlässigkeit: Bewährte Technologie von Schneider Electric für langlebigen und störungsfreien Betrieb.
- Präzise Steuerung: Schnelle Schaltzeiten und geringe Hysterese gewährleisten exakte Signalverarbeitung.
- Kompaktes Design: Platzsparende Bauform ermöglicht Integration in enge Schaltschränke.
- Energieeffizienz: Optimierter Energieverbrauch im Betrieb.
- Einfache Installation: Standardisierte Anschlussmethoden für schnelle Montage.
- Industrietauglichkeit: Entwickelt für den Einsatz unter rauen Umgebungsbedingungen.
Detaillierte Produktinformationen
Das RXM4AB1B7PVM Koppelrelais ist ein elektromechanisches Bauteil, das als Schnittstelle zwischen einer Steuerung (z.B. SPS, Mikrocontroller) und leistungsabhängigen Verbrauchern dient. Seine primäre Funktion ist die galvanische Trennung zwischen dem Steuerstromkreis und dem Laststromkreis, wodurch empfindliche Steuerkomponenten vor Überspannungen und Störungen geschützt werden. Die vier CO-Kontakte ermöglichen die Realisierung von bis zu vier unabhängigen Schaltvorgängen. Dies bedeutet, dass ein einziges Relais beispielsweise vier verschiedene Verbraucher steuern oder komplexe Verriegelungslogiken implementieren kann, um sicherzustellen, dass bestimmte Betriebszustände nicht gleichzeitig auftreten können. Die Spulenspannung von 24 V AC ist eine weit verbreitete Standardspannung in der Automatisierungstechnik, was die Kompatibilität mit bestehenden Systemen gewährleistet.
Die Schaltleistung von 6 A pro Kontakt erlaubt die direkte Ansteuerung von einer breiten Palette von Aktoren. Dies können kleine Elektromotoren, Magnetventile, Heizpatronen, Beleuchtungseinheiten oder auch Signalgeber sein. Für Anwendungen, die höhere Ströme erfordern, kann das Relais als Pilotrelais dienen, um größere Schütze oder Leistungsschalter anzusteuern. Die mechanische Lebensdauer von elektromechanischen Relais dieser Klasse liegt typischerweise im Bereich von mehreren Millionen Schaltspielen, was eine hohe Betriebssicherheit über lange Zeiträume gewährleistet. Die elektrische Lebensdauer hängt von der Schaltlast ab, ist aber ebenfalls für den industriellen Einsatz ausgelegt.
Produkteigenschaften im Überblick
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Hersteller | Schneider Electric |
| Produktserie | Zelio Relais |
| Modellnummer | RXM4AB1B7PVM |
| Typ | Koppelrelais |
| Anzahl der Kontakte | 4 CO (Schließer/Öffner) |
| Nennspulenspannung | 24 V AC |
| Nennschaltstrom pro Kontakt | 6 A |
| Einsatzbereich | Industrielle Automatisierung, Steuerungstechnik, Schaltanlagen |
| Schutzart (Gehäuse) | Typischerweise IP20 (nicht berührungssicher, erfordert Einbau in Gehäuse) |
| Montageart | Geeignet für DIN-Schienenmontage (oft über Sockel) |
| Umgebungstemperatur (Betrieb) | Typischerweise -40 °C bis +55 °C (abhängig von spezifischer Ausführung und Umgebungsbedingungen) |
Material und Aufbau für Langlebigkeit
Das Gehäuse des RXM4AB1B7PVM Koppelrelais besteht aus hochwertigem, flammhemmendem Thermoplast, der eine hohe mechanische Stabilität und Beständigkeit gegenüber Umwelteinflüssen wie Staub und Feuchtigkeit aufweist, sofern es fachgerecht verbaut wird. Die Kontakte sind in der Regel aus einer Silber-Nickel-Legierung gefertigt, die für ihre exzellente Leitfähigkeit und Verschleißfestigkeit bekannt ist. Diese Legierung minimiert den Übergangswiderstand und gewährleistet eine zuverlässige Stromübertragung über die gesamte Lebensdauer des Relais. Die Spule ist sorgfältig isoliert, um eine sichere Trennung vom Steuerstromkreis zu gewährleisten und die Einhaltung von Sicherheitsstandards zu erfüllen.
Einsatzmöglichkeiten und Anwendungsbereiche
Das RXM4AB1B7PVM Koppelrelais findet breite Anwendung in verschiedenen Sektoren der industriellen Automatisierung. Dazu gehören:
- Maschinenbau: Steuerung von Arbeitszyklen, Werkzeugwechsel, Kühlmittelpumpen und Sicherheitseinrichtungen.
- Gebäudeautomation: Regelung von Heizungs-, Lüftungs- und Klimaanlagen, Steuerung von Beleuchtungssystemen und Jalousien.
- Prozessautomatisierung: Ansteuerung von Ventilen, Pumpen, Mischer und Förderbändern in Produktionslinien.
- Schaltanlagenbau: Als Bestandteil komplexer Steuerungseinheiten für industrielle Anlagen und Infrastrukturprojekte.
- Schaltschrank-Integration: Die kompakte Bauform und die Standard-Montageoptionen erlauben eine einfache Integration in bestehende oder neu geplante Schaltschränke.
Die Fähigkeit, mehrere unabhängige Schaltaufgaben mit einem einzigen Bauteil zu lösen, macht dieses Koppelrelais zu einer kosteneffizienten und platzsparenden Lösung für viele Automatisierungsaufgaben.
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu RXM4AB1B7PVM – Koppelrelais Zelio, 4 CO, 24 V AC , 6 A
Ist das RXM4AB1B7PVM Koppelrelais für DC-Spannungen geeignet?
Nein, dieses spezifische Modell ist für eine Betriebsspannung von 24 V AC ausgelegt. Für DC-Anwendungen sind andere Modelle der Zelio-Serie oder spezialisierte Relais erforderlich.
Wie wird das Relais mit Strom versorgt?
Die Stromversorgung des Relais erfolgt über die Spule, die mit 24 Volt Wechselspannung (AC) beaufschlagt wird. Dies ist die Steuerungsspannung, die die Ankerbewegung auslöst und die Kontakte umschaltet.
Welche Art von Lasten kann ich mit diesem Relais schalten?
Mit einer Nennschaltleistung von 6 A pro Kontakt können Sie eine Vielzahl von Lasten wie kleine Motoren, Magnetventile, Lampen, Heizwiderstände oder auch kleinere Steuerstromkreise schalten. Für höhere Ströme sollte es als Pilotrelais für Schütze verwendet werden.
Ist die Installation des Relais kompliziert?
Die Installation ist in der Regel unkompliziert. Das Relais ist für die Montage auf einer DIN-Schiene konzipiert, oft in Verbindung mit einem passenden Sockel. Die Anschlüsse sind klar gekennzeichnet und erfordern grundlegende Kenntnisse in der Elektrotechnik.
Wie unterscheidet sich ein Koppelrelais von einem Standardrelais?
Ein Koppelrelais wie das RXM4AB1B7PVM dient als „Kopplung“ zwischen einem Steuerkreis und einem Leistungs- oder Verbraucherkreis. Es bietet oft mehr Kontakte und eine höhere Schaltleistung pro Kontakt als einfache Kleinrelais und ist für den Einsatz in komplexeren Steuerungsaufgaben konzipiert, bei denen eine klare Trennung und mehrschaltige Funktionen erforderlich sind.
Welche Lebensdauer kann ich von diesem Relais erwarten?
Elektromechanische Relais wie dieses haben eine hohe mechanische Lebensdauer, die oft Millionen von Schaltspielen erreicht. Die elektrische Lebensdauer hängt stark von der Art der geschalteten Last und der Schaltfrequenz ab, ist aber für den industriellen Dauereinsatz ausgelegt.
Muss das Relais in einem geschützten Gehäuse montiert werden?
Ja, für den sicheren Betrieb und zum Schutz vor Staub, Feuchtigkeit und versehentlicher Berührung sollte das Relais stets in einem geeigneten Schaltschrank oder Gehäuse montiert werden. Die Schutzart des Relais selbst ist üblicherweise für den Einbau in ein Gehäuse ausgelegt.
