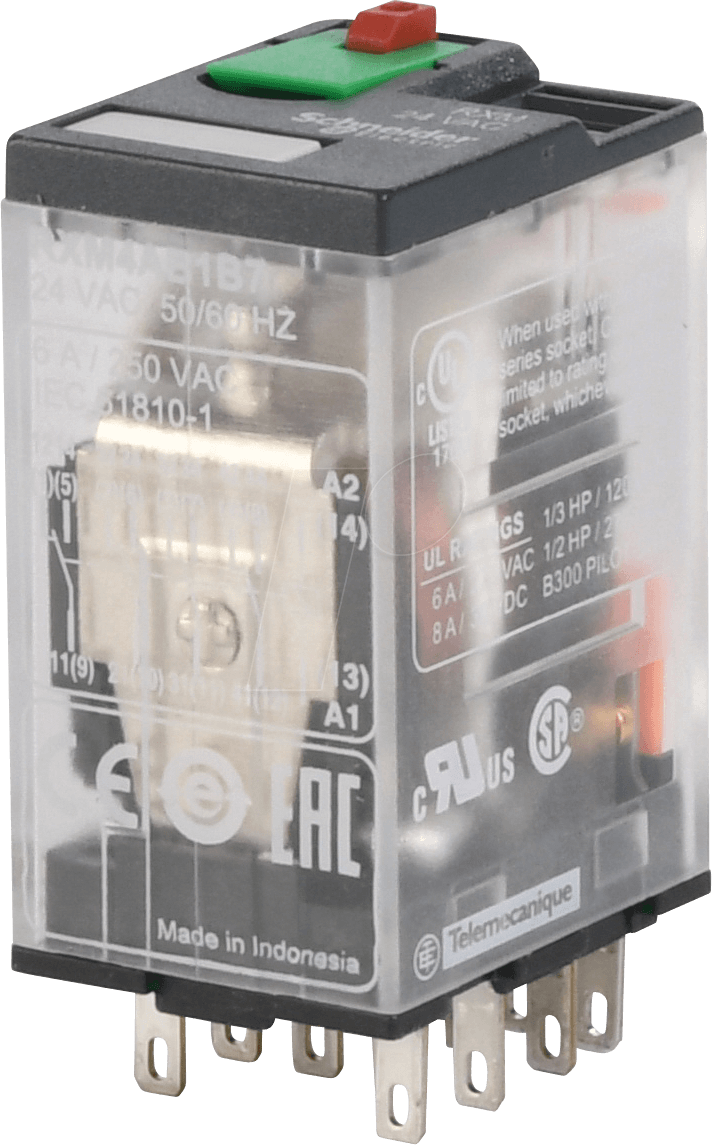

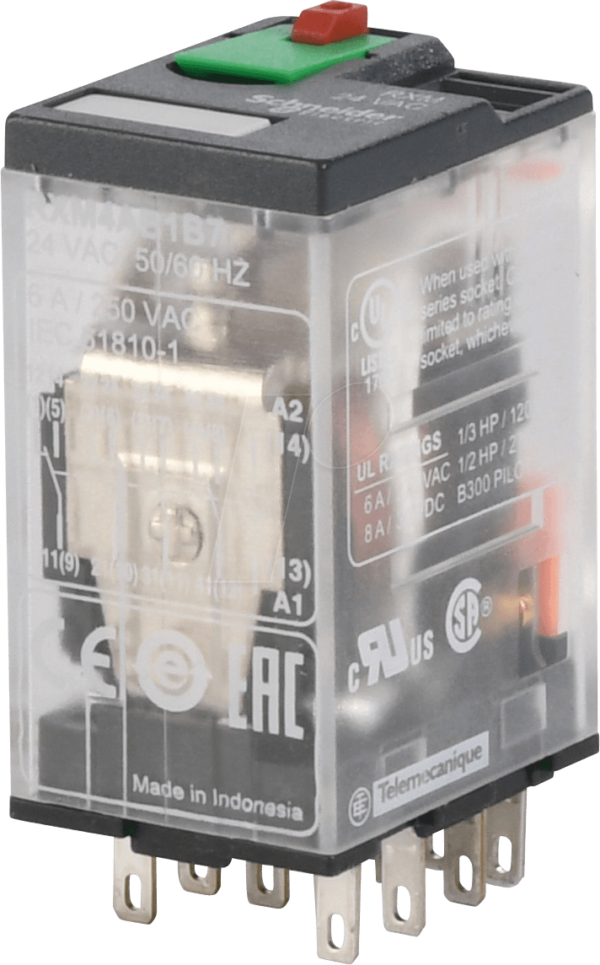

Zuverlässige Schaltlösungen für industrielle Anwendungen: Das RXM4AB1B7 Miniatur Industrie-Relais
In der komplexen Welt industrieller Steuerungssysteme ist die Wahl des richtigen Relais entscheidend für die Stabilität und Effizienz Ihrer Anlagen. Das RXM4AB1B7 Miniatur Industrie-Relais ist speziell dafür konzipiert, zuverlässige Schaltfunktionen in anspruchsvollen Umgebungen zu gewährleisten. Mit seiner robusten Bauweise und präzisen Leistung eignet es sich ideal für Automatisierungsprozesse, Schaltschrankinstallationen und alle Anwendungen, bei denen eine hohe Schaltspielzahl und eine sichere Trennung von Stromkreisen gefordert sind. Ingenieure, Techniker und Planer finden hier eine überlegene Alternative zu weniger spezialisierten oder weniger ausdauernden Schaltkomponenten.
Maximale Schaltleistung in kompakter Bauform
Das RXM4AB1B7 zeichnet sich durch seine außergewöhnliche Leistungsdichte aus. Mit 4 Wechsler-Kontakten (4 CO) bietet es maximale Flexibilität bei der Gestaltung Ihrer Schaltungen und ermöglicht die gleichzeitige Steuerung mehrerer Strompfade. Die Nennspannung von 24 V DC sorgt für Energieeffizienz und Kompatibilität mit gängigen Steuerspannungen in industriellen Systemen. Die Schaltleistung von 6 A pro Kontakt ist für eine breite Palette von Lasten ausgelegt und bietet somit eine hohe Anwendungsbreite. Diese Kombination aus kompakten Abmessungen und leistungsstarken Kontakten macht das RXM4AB1B7 zu einer intelligenten Wahl, wenn Platz im Schaltschrank begrenzt ist, aber höchste Zuverlässigkeit gefordert wird.
Hervorragende Zuverlässigkeit und Langlebigkeit
Im Vergleich zu Standard-Relaiskomponenten bietet das RXM4AB1B7 eine signifikant höhere Lebensdauer und Beständigkeit gegen mechanische und elektrische Belastungen. Die für industrielle Umgebungen optimierten Materialien und die sorgfältige Fertigung garantieren eine langanhaltende Performance, selbst unter widrigen Betriebsbedingungen wie Vibrationen, Temperaturschwankungen oder hohen Schaltfrequenzen. Die klare Trennung der Kontakte und die robusten Anschlussklemmen minimieren das Risiko von Fehlfunktionen und Kurzschlüssen, was zu einer erhöhten Betriebssicherheit Ihrer Anlagen führt.
Umfassende technische Spezifikationen und Vorteile
Das RXM4AB1B7 Miniatur Industrie-Relais ist mehr als nur eine Komponente; es ist ein integraler Bestandteil für die Effizienz und Sicherheit Ihrer Automatisierungslösungen. Seine Konstruktion ist auf maximale Zuverlässigkeit und minimale Wartungsanforderungen ausgelegt.
- 4 Wechsler Kontakte (4 CO): Ermöglicht die gleichzeitige Steuerung und Trennung mehrerer Stromkreise, was eine hohe Flexibilität bei der Schaltungsgestaltung bietet. Dies reduziert die Notwendigkeit für zusätzliche Relais und vereinfacht somit die Verdrahtung.
- 24 V DC Nennspannung: Kompatibel mit den meisten gängigen Steuerspannungsversorgungen in industriellen Automatisierungssystemen und sorgt für eine energieeffiziente Betriebsweise.
- 6 A Schaltstrom: Geeignet für eine breite Palette von Lasten, von Steuerströmen bis hin zu mittleren Leistungslasten, was eine universelle Einsetzbarkeit ermöglicht.
- Miniatur-Bauform: Spart wertvollen Platz im Schaltschrank, was besonders bei dichten Installationen oder bei der Nachrüstung von Systemen von Vorteil ist.
- Hohe Schaltspielzahl: Konzipiert für eine lange Lebensdauer, auch bei häufigem Schalten, was die Wartungsintervalle verlängert und Ausfallzeiten reduziert.
- Robustes Gehäuse: Bietet Schutz vor Staub, Feuchtigkeit und mechanischen Einwirkungen, was die Zuverlässigkeit in industriellen Umgebungen erhöht.
- Einfache Montage und Verdrahtung: Standardisierte Anschlüsse und eine intuitive Bauweise erleichtern die Installation und Wartung.
- Sichere elektrische Trennung: Gewährleistet eine sichere Trennung zwischen Steuer- und Laststromkreisen, was die Sicherheit von Personal und Anlage erhöht.
Produkt-Eigenschaften im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Miniatur Industrie-Relais |
| Modellbezeichnung | RXM4AB1B7 |
| Anzahl der Wechslerkontakte | 4 (4 CO – Changeover) |
| Spulennennspannung | 24 V DC |
| Kontaktbelastbarkeit (max.) | 6 A bei 250 VAC / 30 VDC (ohmsche Last) |
| Anschlussart | Steckbar (Sockel benötigt, separat erhältlich) |
| Gehäusematerial | Hochwertiger, widerstandsfähiger Thermoplast |
| Schutzart | IP20 (bei montiertem Sockel) |
| Umgebungstemperatur (Betrieb) | -40 °C bis +70 °C |
| Mechanische Lebensdauer | Über 10 Millionen Schaltspiele |
| Elektrische Lebensdauer | Optimiert für hohe Schaltspielzahlen mit definierten Lasten |
| Einsatzbereiche | Industrielle Automatisierung, Schaltschrankbau, Steuerungstechnik, Prozessleittechnik |
Häufig gestellte Fragen zu RXM4AB1B7 – Miniatur Industrie-Relais, 14 -pol, 4 Wechsler, 24 V, 6 A
Was ist die Hauptfunktion des RXM4AB1B7 Miniatur Industrie-Relais?
Das RXM4AB1B7 ist ein elektromechanisches Relais, das dazu dient, elektrische Schaltvorgänge zu steuern und zu trennen. Es ermöglicht die Steuerung von Laststromkreisen über eine niedrigere Steuerspannung und bietet eine galvanische Trennung zwischen dem Steuerkreis und den Lastkreisen.
Für welche Art von Anwendungen ist dieses Relais am besten geeignet?
Dieses Relais ist ideal für den Einsatz in industriellen Automatisierungs- und Steuerungssystemen. Dazu gehören Schaltschrankbau, Gebäudeautomation, Prozesssteuerungen, Maschinensteuerungen und überall dort, wo zuverlässiges Schalten mit mehreren Kontakten und eine hohe Schaltspielzahl gefordert sind.
Kann das Relais auch mit anderen Spannungen als 24 V DC betrieben werden?
Nein, dieses spezifische Modell RXM4AB1B7 ist für eine Spulennennspannung von 24 V DC ausgelegt. Die Verwendung anderer Spannungen kann zu Fehlfunktionen oder Beschädigungen des Relais führen.
Welche Art von Lasten kann das RXM4AB1B7 schalten?
Das Relais ist für das Schalten von Lasten bis zu 6 A bei verschiedenen Spannungen (z.B. 250 VAC oder 30 VDC bei ohmscher Last) konzipiert. Es eignet sich für Steuerströme, Beleuchtung, Heizungen und kleinere Motoren, wobei die spezifizierten Grenzwerte unbedingt eingehalten werden müssen.
Benötige ich einen speziellen Sockel für dieses Relais?
Ja, dieses Relais ist für die Steckmontage auf einem kompatiblen Relais-Sockel (oft 14-polig) ausgelegt. Der Sockel ist in der Regel separat erhältlich und ermöglicht eine einfache Installation, Wartung und den Austausch des Relais.
Wie lange ist die Lebenserwartung des RXM4AB1B7 Relais?
Das RXM4AB1B7 bietet eine hohe mechanische Lebensdauer von über 10 Millionen Schaltspielen. Die elektrische Lebensdauer hängt stark von der Art und Höhe der geschalteten Lasten ab, ist aber für industrielle Anwendungen optimiert, um eine langfristige Zuverlässigkeit zu gewährleisten.
Was bedeutet die Bezeichnung „4 Wechsler“ (4 CO)?
Vier Wechsler (Changeover) bedeutet, dass jede der vier Kontaktbrücken zwei Schaltstellungen hat: einen Öffner (NC) und einen Schließer (NO) Kontakt relativ zu einer gemeinsamen Anschlussklemme. Dies ermöglicht das gleichzeitige Öffnen eines Stromkreises und das Schließen eines anderen mit einer einzigen Spulenansteuerung.
