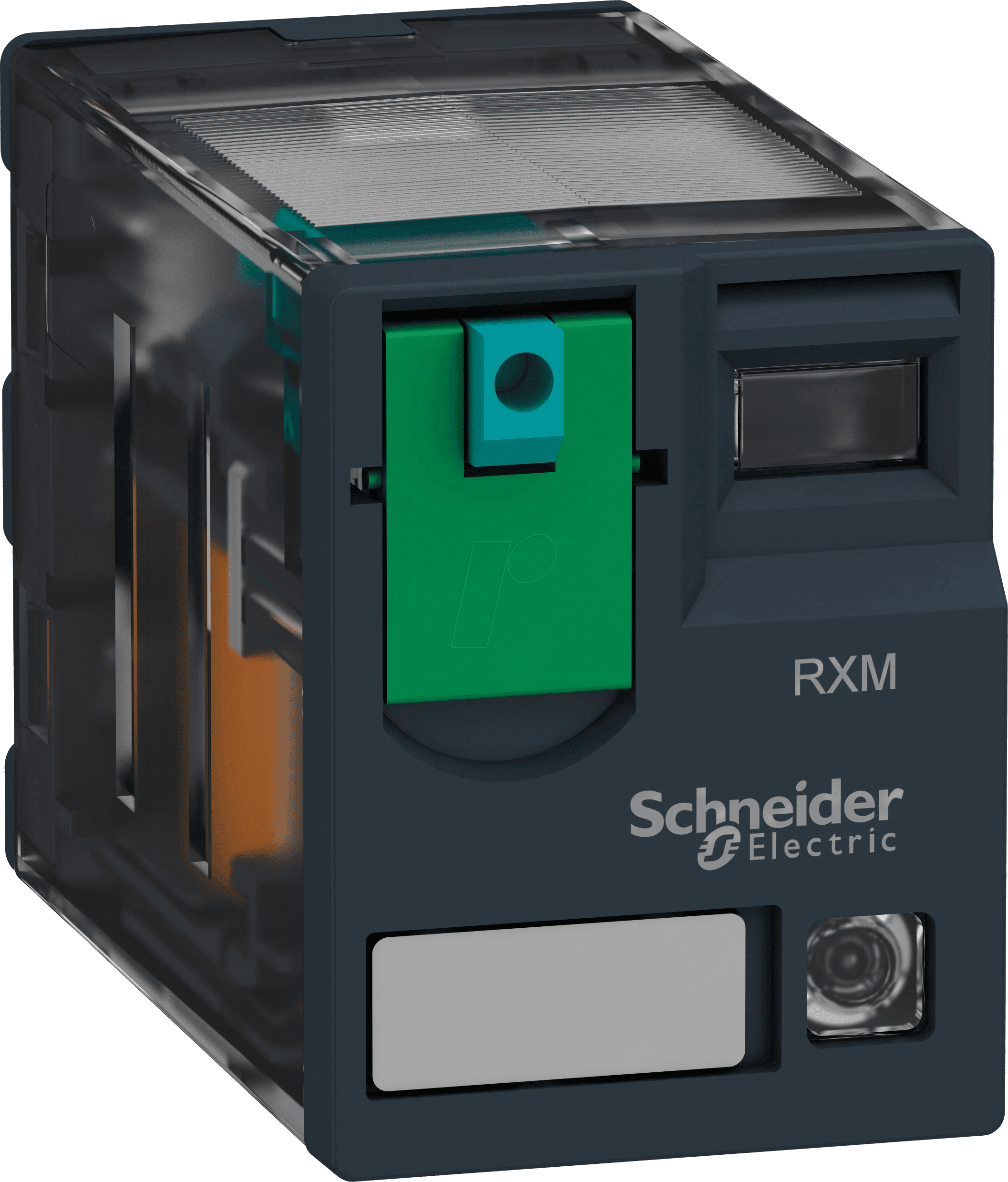

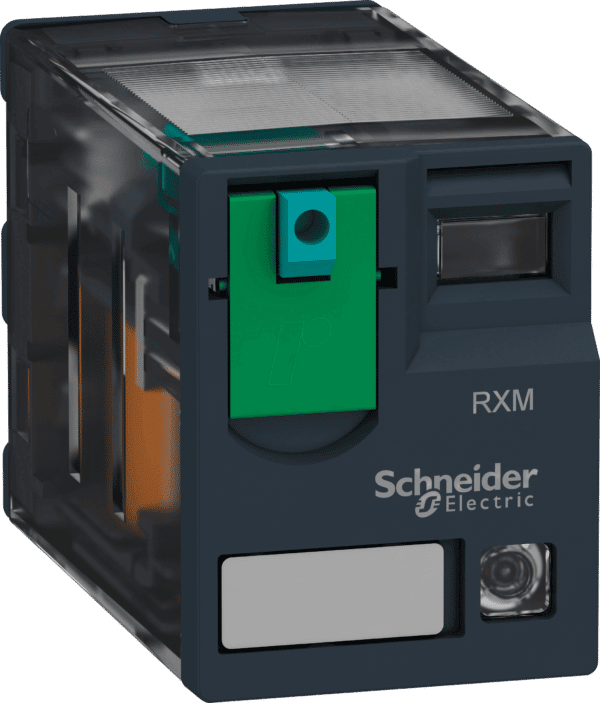

Zuverlässige Schaltungslösungen für industrielle Anwendungen: RXM2AB2BD – Miniatur Industrie-Relais
Sie suchen nach einer robusten und zuverlässigen Schaltkomponente für Ihre industriellen Automatisierungsprozesse, die Präzision und Langlebigkeit garantiert? Das RXM2AB2BD – Miniatur Industrie-Relais mit 2 Wechsler-Kontakten, 24 V Betriebsspannung und einer Schaltleistung von 12 A ist die ideale Lösung für Elektriker, Ingenieure und Systemintegratoren, die auf höchste Performance und Ausfallsicherheit angewiesen sind. Dieses Relais wurde konzipiert, um anspruchsvolle Schaltaufgaben in Schaltschränken, Steuerungsanlagen und industriellen Maschinen mühelos zu bewältigen, wo herkömmliche Relais an ihre Grenzen stoßen.
Überlegene Leistung und Flexibilität
Das RXM2AB2BD hebt sich durch seine herausragende Kombination aus kompakter Bauform und leistungsstarken Spezifikationen ab. Während Standardrelais oft Kompromisse bei Schaltstrom oder Lebensdauer eingehen, bietet dieses Miniatur-Industrie-Relais eine hohe Kontaktnutzlast von 12 A pro Wechsler, was es für eine breite Palette von Anwendungen qualifiziert – von der Steuerung von Motoren bis hin zur sicheren Abschaltung von Heizsystemen. Die zwei unabhängigen Wechsler (SPDT – Single Pole Double Throw) ermöglichen dabei eine flexible Verdrahtung und die gleichzeitige Ansteuerung oder Trennung von bis zu zwei Stromkreisen mit einer einzigen Spulenansteuerung. Diese Vielseitigkeit reduziert die Anzahl der benötigten Komponenten und vereinfacht die Schaltungsentwicklung erheblich.
Robuste Konstruktion für anspruchsvolle Umgebungen
Die Langlebigkeit und Zuverlässigkeit des RXM2AB2BD werden durch seine präzise gefertigte Konstruktion und die Verwendung hochwertiger Materialien gewährleistet. Die Spulenspannung von 24 V AC/DC ist ein gängiger Standard in industriellen Umgebungen, der eine sichere und effiziente Ansteuerung ermöglicht. Die Kontakte sind auf eine hohe Lebensdauer ausgelegt, auch unter frequenter Beanspruchung und bei voller Last. Dies minimiert Ausfallzeiten und reduziert die Wartungskosten in kritischen Systemen. Die kompakte Bauform des Relais ermöglicht eine hohe Packungsdichte in Schaltschränken, was den wertvollen Platz optimal nutzt und die Installation erleichtert.
Anwendungsbereiche und Vorteile im Detail
- Hohe Schaltleistung: Mit 12 A Schaltstrom pro Kontakt sind auch anspruchsvolle Verbraucher wie Motoren, Heizwiderstände oder leistungsstarke Magnetventile sicher schaltbar.
- Vielseitige Verdrahtung: 2 Wechsler (SPDT) bieten maximale Flexibilität für die Steuerung und Verriegelung von Stromkreisen.
- Kompakte Bauform: Ideal für den Einsatz in platzbeschränkten Schaltschränken und Steuergeräten.
- Hohe Zuverlässigkeit: Gefertigt für industrielle Umgebungen mit langer mechanischer und elektrischer Lebensdauer.
- Standardisierte Spulenspannung: 24 V AC/DC ist ein weit verbreiteter Standard und ermöglicht einfache Integration in bestehende Anlagen.
- Energieeffiziente Spule: Optimierte Spulenwicklung für geringen Stromverbrauch und minimale Wärmeentwicklung.
- Einfache Montage: Standardisierte Befestigungsoptionen für schnelle und sichere Installation auf DIN-Schienen oder Montageplatten.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Modellnummer | RXM2AB2BD |
| Typ | Miniatur Industrie-Relais |
| Anzahl Wechsler | 2 (SPDT) |
| Nennspannung Spule | 24 V AC/DC |
| Max. Schaltstrom pro Kontakt | 12 A |
| Max. Schaltspannung | 250 V AC / 30 V DC |
| Mechanische Lebensdauer | > 10.000.000 Schaltspiele (typisch) |
| Elektrische Lebensdauer | > 100.000 Schaltspiele bei Nennlast (typisch) |
| Schutzart | IP20 (eingebaut) |
| Umgebungstemperatur | -40 °C bis +70 °C |
| Anschlussart | Steckbar / Lötanschluss |
| Zertifizierungen | CE, RoHS-konform (typische Industrienormen) |
FAQ – Häufig gestellte Fragen zu RXM2AB2BD – Miniatur Industrie-Relais, 2 Wechsler, 24 V, 12 A
Welche Art von Lasten kann das RXM2AB2BD Relais schalten?
Das RXM2AB2BD Relais ist für das Schalten von ohmschen und induktiven Lasten bis zu 12 A pro Kontakt ausgelegt. Dies umfasst typischerweise AC-Motoren, Heizwiderstände, Beleuchtungssysteme, Magnetventile und viele andere Verbraucher, die in industriellen Steuerungsanwendungen vorkommen.
Ist das Relais für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Standardmäßig ist das RXM2AB2BD Relais nicht für den Einsatz in explosionsgefährdeten Bereichen (Ex-Bereiche) zertifiziert. Für solche Anwendungen sind spezielle Ex-geschützte Relais erforderlich. Bitte prüfen Sie die Produktdokumentation oder kontaktieren Sie unseren technischen Support für spezifische Anforderungen.
Wie wird das Relais am besten in einer Schaltung montiert?
Das RXM2AB2BD ist für die einfache Montage konzipiert. Es kann auf einer Standard-DIN-Schiene mit einer entsprechenden Relais-Sockel-Einheit montiert werden oder direkt über Lötanschlüsse in Platinen-Layouts integriert werden. Die Steckverbindungen am Sockel erleichtern zudem den schnellen Austausch im Servicefall.
Welche Lebensdauer kann man von diesem Relais erwarten?
Unter optimalen Betriebsbedingungen und bei Einhaltung der Nennspezifikationen kann das RXM2AB2BD eine hohe mechanische Lebensdauer von über 10 Millionen Schaltspielen und eine elektrische Lebensdauer von über 100.000 Schaltspielen bei voller Nennlast erwarten. Die tatsächliche Lebensdauer kann je nach Schaltfrequenz, Lastart und Umgebungsbedingungen variieren.
Kann ich das Relais auch mit einer Gleichspannung von 24 V DC betreiben?
Ja, das RXM2AB2BD ist für eine Nennspannung von 24 V AC/DC ausgelegt. Dies bietet eine hohe Flexibilität bei der Auswahl der Stromversorgung in Ihren Automatisierungssystemen.
Was bedeutet „2 Wechsler (SPDT)“ konkret für meine Anwendung?
SPDT steht für Single Pole Double Throw. Dies bedeutet, dass jeder der beiden Kontakte drei Anschlüsse hat: einen gemeinsamen Anschluss (COM), einen normalerweise offenen Kontakt (NO) und einen normalerweise geschlossenen Kontakt (NC). Mit einem SPDT-Relais können Sie somit entweder einen Stromkreis unterbrechen und einen anderen schließen, oder zwei unabhängige Stromkreise mit einer einzigen Spulenaktivierung steuern.
Welche Schutzmaßnahmen sind für den Betrieb des Relais empfehlenswert?
Obwohl das Relais selbst über eine robuste Konstruktion verfügt, wird für den Schutz der Spule vor Spannungsspitzen, die durch das Abschalten induktiver Lasten entstehen können, die Verwendung von Freilaufdioden oder Varistoren empfohlen. Dies erhöht die Lebensdauer des Relais und schützt die Steuerelektronik.
