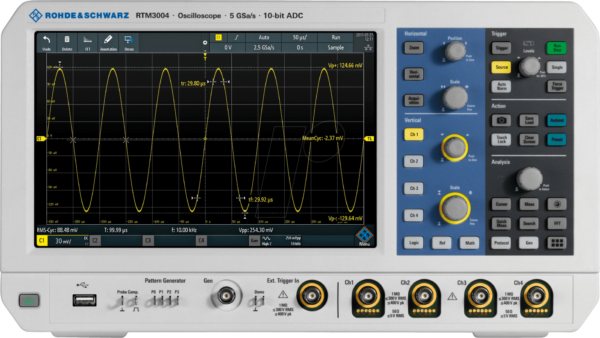

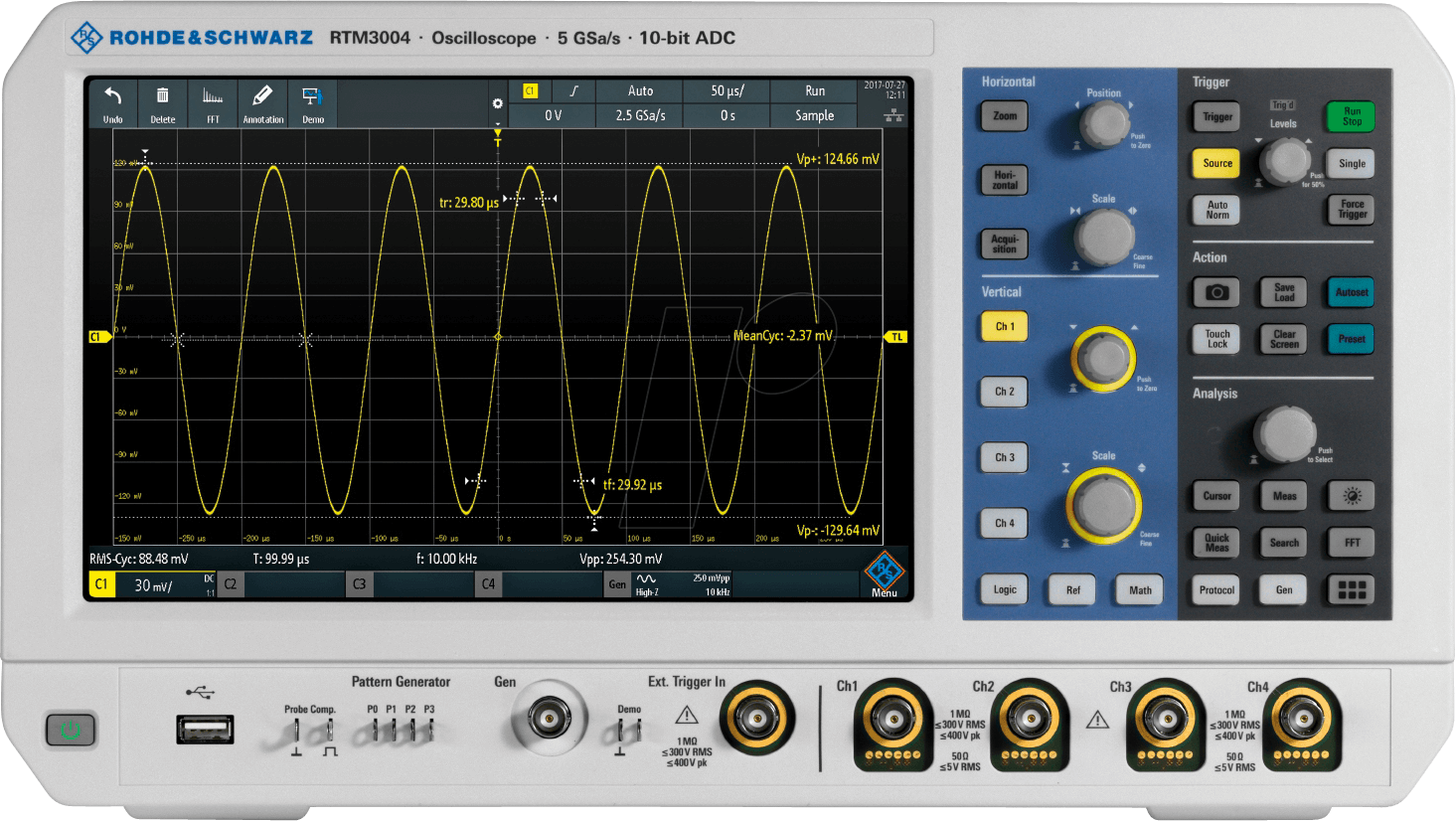

Das RTM 3K 34M – Ihr Schlüssel zur präzisen Mixed-Signal-Analyse
Sie suchen nach einem leistungsstarken und zuverlässigen Mixed-Signal-Oszilloskop, das Ihnen die Feinheiten Ihrer elektronischen Schaltungen aufzeigt und Ihnen hilft, komplexe Probleme schnell zu lösen? Das RTM 3K 34M – Mixed-Signal-Oszilloskop RTM 3000, 350 MHz, 4 Kanäle ist die ideale Lösung für Ingenieure, Entwickler und Techniker, die höchste Ansprüche an Messgenauigkeit, Bandbreite und Benutzerfreundlichkeit stellen. Dieses Gerät wurde konzipiert, um sowohl digitale als auch analoge Signale simultan zu erfassen und zu analysieren, was es zu einem unverzichtbaren Werkzeug für die Fehlersuche und Verifizierung in anspruchsvollen Projekten macht.
Maximale Einblicke durch überlegene Technologie
Das RTM 3K 34M setzt neue Maßstäbe in der Oszilloskop-Technologie. Im Vergleich zu herkömmlichen Lösungen bietet dieses Mixed-Signal-Oszilloskop eine signifikant höhere Bandbreite von 350 MHz und erlaubt die gleichzeitige Erfassung von vier analogen Kanälen. Dies ermöglicht eine detaillierte Untersuchung von Signalverläufen, die bei niedrigeren Bandbreiten verborgen bleiben würden. Die integrierte Logikanalysator-Funktionalität (optional erweiterbar) erlaubt zudem die parallele Analyse von digitalen Signalen, was die Identifizierung von Timing-Problemen und Schnittstellenfehlern revolutioniert. Die hohe Abtastrate und die vertikale Auflösung gewährleisten, dass selbst kleinste Details und schnelle Signaländerungen präzise erfasst werden. Dies bedeutet für Sie: Weniger Rätselraten, schnellere Lösungsfindung und optimierte Entwicklungszyklen.
Leistungsstarke Funktionen für anspruchsvolle Analysen
Das RTM 3K 34M – Mixed-Signal-Oszilloskop RTM 3000, 350 MHz, 4 Kanäle glänzt durch eine Reihe von Funktionen, die es zur überlegenen Wahl machen:
- Umfassende Mixed-Signal-Fähigkeiten: Analysieren Sie analoge und digitale Signale synchron auf einem einzigen Gerät. Dies ist entscheidend für die Untersuchung von Systemen, bei denen analoge Komponenten mit digitalen Steuerungen interagieren.
- Hohe Bandbreite (350 MHz): Erfassen Sie auch schnelle Signalübergänge und hochfrequente Komponenten von Signalen präzise. Dies ist unerlässlich für die Analyse moderner elektronischer Schaltungen, wie sie in der Hochfrequenztechnik, Leistungselektronik und digitalen Signalverarbeitung vorkommen.
- Vier analoge Kanäle: Beobachten und vergleichen Sie bis zu vier verschiedene analoge Signalpfade gleichzeitig. Dies ermöglicht eine ganzheitliche Sicht auf komplexe Schaltungen und erleichtert die Identifizierung von Korrelationen und Interferenzen zwischen verschiedenen Signalen.
- Intuitive Benutzeroberfläche: Das hochauflösende Touchscreen-Display und die logisch angeordneten Bedienelemente sorgen für eine einfache und effiziente Bedienung, selbst bei komplexen Messaufgaben.
- Erweiterte Trigger-Optionen: Profitieren Sie von einer Vielzahl an Trigger-Modi, um spezifische Ereignisse in Ihren Signalen gezielt zu isolieren und zu analysieren. Dies schließt Muster-Trigger für digitale Signale ein.
- Integrierte Mess- und Analysewerkzeuge: Nutzen Sie automatische Messungen, mathematische Funktionen und eine leistungsstarke Spektrumanalyse, um Ihre Messergebnisse schnell zu interpretieren und zu dokumentieren.
Hochentwickelte Technologie im Detail
Das Herzstück des RTM 3K 34M bildet seine fortschrittliche Analog-Digital-Wandler-Architektur, die eine außergewöhnliche Detailtreue bei der Signalerfassung gewährleistet. Mit einer beeindruckenden Echtzeit-Abtastrate und einer tiefen Speichertiefe können Sie selbst komplexe und langwierige Signalverläufe ohne Informationsverlust erfassen. Die Signalintegrität wurde durchweg optimiert, um Signalverzerrungen zu minimieren und somit die Genauigkeit Ihrer Messungen zu maximieren. Die 4-Kanal-Architektur ermöglicht eine simultane Erfassung, was für das Verständnis von Systemdynamiken und die Fehlersuche in komplexen Schaltungen von entscheidender Bedeutung ist. Die digitale Triggerung über den integrierten Logic Analyzer (optional) erweitert die Analysemöglichkeiten erheblich, indem sie es Ihnen erlaubt, auf spezifische digitale Muster zu reagieren und diese mit den analogen Signalen zu korrelieren.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Modell | RTM 3K 34M – Mixed-Signal-Oszilloskop RTM 3000 |
| Bandbreite | 350 MHz |
| Anzahl analoger Kanäle | 4 |
| Maximale Abtastrate (pro Kanal) | Bis zu 10 GSa/s |
| Speichertiefe (pro Kanal) | Bis zu 500 Mpts (mit optionaler Erweiterung) |
| Vertikale Auflösung | 8 Bit |
| Trigger-Typen | Flanken-, Pulsbreiten-, Video-, Logik-, Muster-Trigger (erweitert) |
| Schnittstellen | USB, Ethernet, optional: GPIB, Wi-Fi |
| Display | Hochauflösender Farb-Touchscreen |
Optimierte Signalverarbeitung und Analyse
Das RTM 3K 34M – Mixed-Signal-Oszilloskop RTM 3000, 350 MHz, 4 Kanäle ist nicht nur ein Messinstrument, sondern eine umfassende Analyseplattform. Die integrierten digitalen Trigger-Funktionen ermöglichen die Isolierung von spezifischen Zuständen in digitalen Schaltungen, was besonders bei der Fehlersuche in Mikrocontroller-basierten Systemen von unschätzbarem Wert ist. Die Fähigkeit, analoge und digitale Ereignisse zeitlich exakt zu korrelieren, deckt subtile Timing-Probleme auf, die bei der Betrachtung isolierter Signalpfade unentdeckt bleiben würden. Die mathematischen Funktionen ermöglichen die schnelle Berechnung von FFTs, Addition, Subtraktion und anderen komplexen Signaloperationen direkt auf dem Gerät. Dies beschleunigt den Analyseprozess erheblich und reduziert die Notwendigkeit, Daten auf einen externen Computer zu übertragen. Die hohe Abtastrate von bis zu 10 GSa/s pro Kanal stellt sicher, dass auch die kleinsten Details von schnellen Signalflanken und transienten Phänomenen erfasst werden, was für die Verifizierung von High-Speed-Designs unerlässlich ist. Die erweiterbare Speichertiefe von bis zu 500 Mpts pro Kanal erlaubt die Analyse langer Signalfolgen, ohne Kompromisse bei der Auflösung eingehen zu müssen.
Anwendungsbereiche, die Sie begeistern werden
Das RTM 3K 34M – Mixed-Signal-Oszilloskop RTM 3000, 350 MHz, 4 Kanäle ist ein vielseitiges Werkzeug, das in einer Vielzahl von Branchen und Anwendungsbereichen eingesetzt werden kann:
- Entwicklung und Verifizierung von digitalen Systemen: Perfekt für die Analyse von Bussystemen, Protokoll-Interaktionen und Timing-bezogenen Problemen in Mikroprozessor-, FPGA- und ASIC-Designs.
- Leistungselektronik: Untersuchung von Schaltvorgängen, Oberschwingungen und EMI/EMC-Problemen in Stromversorgungen, Motorsteuerungen und Wechselrichtern.
- Automobilindustrie: Analyse von CAN-, LIN- und anderen Kommunikationsbussen sowie von Steuersignalen in Fahrzeugsystemen.
- Luft- und Raumfahrt: Präzise Messungen und Fehleranalyse in kritischen elektronischen Systemen, bei denen höchste Zuverlässigkeit gefordert ist.
- Industrielle Automatisierung: Fehlersuche und Optimierung von Steuerungssystemen, Sensoren und Aktoren.
- Forschung und Entwicklung: Untersuchung neuartiger Schaltungen und Technologien, bei denen ein tiefes Verständnis von Signalverhalten unerlässlich ist.
FAQ – Häufig gestellte Fragen zu RTM 3K 34M – Mixed-Signal-Oszilloskop RTM 3000, 350 MHz, 4 Kanäle
Was genau bedeutet „Mixed-Signal“ und warum ist es wichtig?
Mixed-Signal bedeutet, dass das Oszilloskop sowohl analoge als auch digitale Signale gleichzeitig erfassen und anzeigen kann. Dies ist wichtig, da moderne elektronische Systeme oft eine Kombination aus analogen Komponenten (z.B. Sensoren, Audioverstärker) und digitalen Steuerungen (z.B. Mikrocontroller, FPGAs) verwenden. Ohne Mixed-Signal-Fähigkeiten ist es schwierig, die Interaktion und das Timing zwischen diesen beiden Welten zu verstehen und Probleme, die an der Schnittstelle auftreten, zu diagnostizieren.
Wie unterscheidet sich das RTM 3K 34M von einem reinen digitalen Oszilloskop?
Ein reines digitales Oszilloskop erfasst und speichert analoge Signale, wandelt sie dann in digitale Daten um. Das RTM 3K 34M geht einen Schritt weiter, indem es zusätzlich digitale Signale direkt verarbeitet und analysiert. Dies ermöglicht die Korrelation von analogen Signaländerungen mit spezifischen digitalen Zustandsänderungen, was für die Fehlersuche in komplexen Systemen unerlässlich ist.
Ist die Logikanalysator-Funktionalität im Lieferumfang enthalten?
Die Kernfunktionalität des RTM 3K 34M umfasst 4 analoge Kanäle. Die Erweiterung um digitale Kanäle für die Logikanalysator-Funktionalität ist als optionales Upgrade erhältlich und muss gegebenenfalls separat erworben werden.
Welche Arten von mathematischen Berechnungen kann das Oszilloskop durchführen?
Das RTM 3K 34M bietet eine Reihe von integrierten mathematischen Funktionen, darunter Addition, Subtraktion, Multiplikation und Division von Kanälen. Darüber hinaus ist eine leistungsstarke schnelle Fourier-Transformation (FFT) zur Frequenzanalyse integriert, die es Ihnen ermöglicht, das Frequenzspektrum Ihrer Signale direkt auf dem Gerät zu visualisieren.
Kann ich mit dem RTM 3K 34M auch Protokolle wie I2C oder SPI analysieren?
Ja, das RTM 3K 34M unterstützt, insbesondere mit der optionalen Logikanalysator-Erweiterung und entsprechenden Protokoll-Decoder-Optionen, die Dekodierung und Analyse gängiger serieller Protokolle wie I2C, SPI, UART und CAN. Dies vereinfacht die Fehlersuche in Kommunikationsschnittstellen erheblich.
Wie wirkt sich die Abtastrate und Speichertiefe auf die Messgenauigkeit aus?
Eine höhere Abtastrate ermöglicht die präzise Erfassung schneller Signalereignisse und höhere Frequenzen. Eine größere Speichertiefe erlaubt die Erfassung längerer Signalabschnitte bei hoher Auflösung, was wichtig ist, um auch transiente Phänomene oder Fehler, die über einen längeren Zeitraum auftreten, zu analysieren.
Ist die Benutzeroberfläche des RTM 3K 34M für Neulinge auf dem Gebiet der Oszilloskope leicht zu erlernen?
Das RTM 3K 34M verfügt über einen intuitiven Touchscreen und eine logisch strukturierte Benutzeroberfläche, die sowohl für erfahrene Anwender als auch für Einsteiger konzipiert ist. Die Menüführung ist klar und die Bedienelemente sind gut erreichbar, was die Einarbeitungszeit verkürzt.
