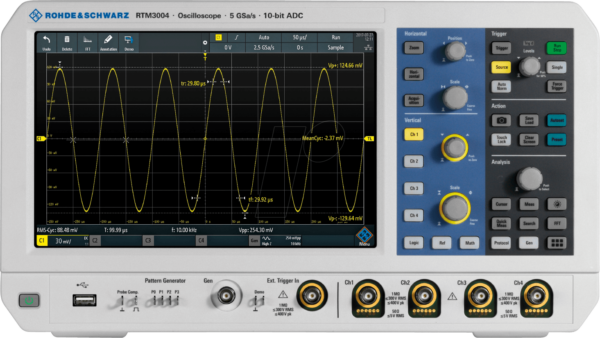

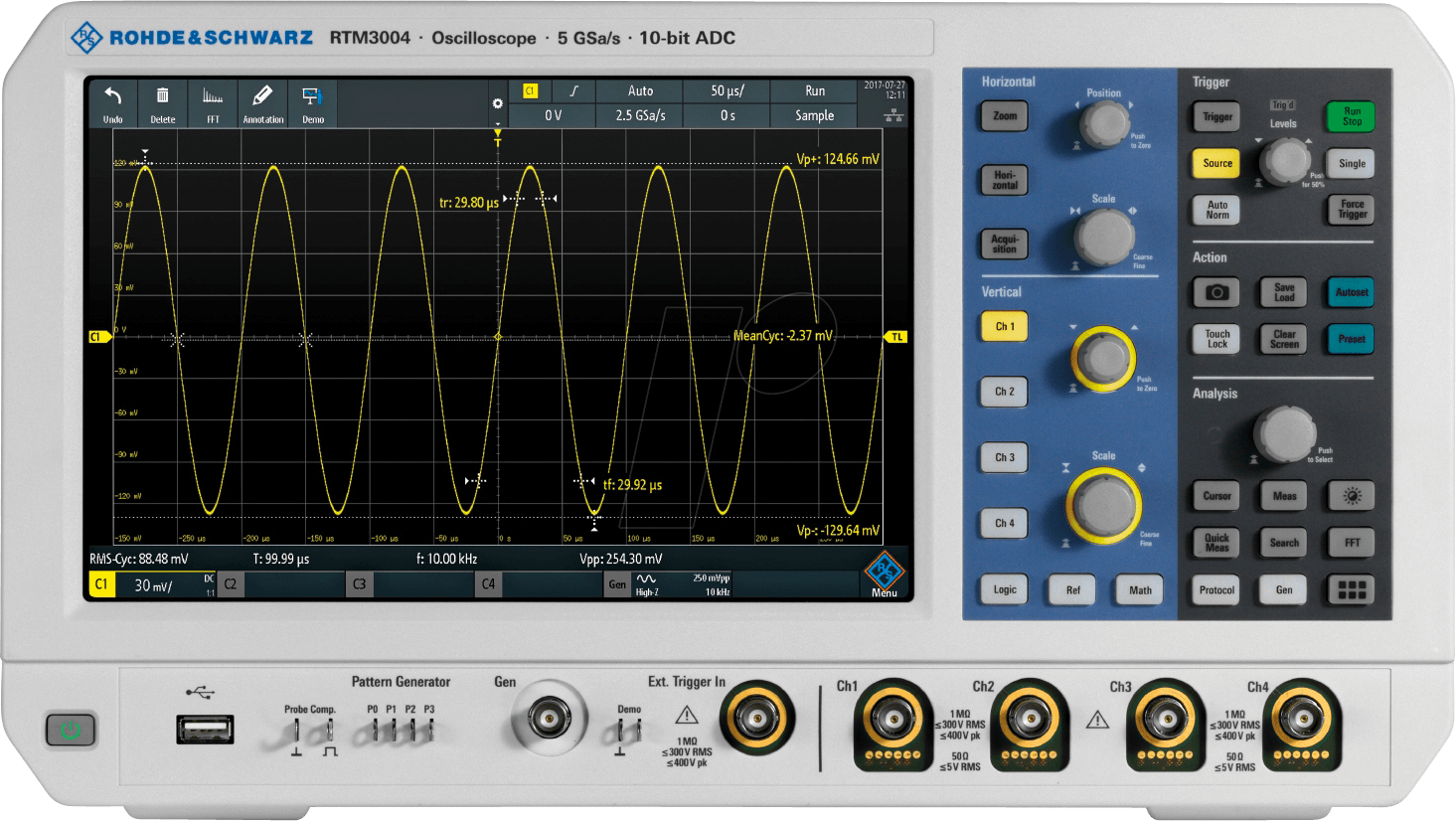

RTM 3K 24M – Mixed-Signal-Oszilloskop RTM 3000, 200 MHz, 4 Kanäle: Präzision und Leistung für anspruchsvolle Messaufgaben
Für Ingenieure, Entwickler und Techniker, die komplexe digitale und analoge Signale mit höchster Präzision analysieren müssen, bietet das RTM 3K 24M – Mixed-Signal-Oszilloskop RTM 3000 mit 200 MHz Bandbreite und 4 Kanälen die ultimative Lösung. Es löst das Problem der unzureichenden Detailerkennung und der langsamen Fehleranalyse bei der Untersuchung moderner elektronischer Schaltungen durch seine leistungsstarke Mixed-Signal-Fähigkeit und eine intuitive Bedienung, die den Arbeitsablauf beschleunigt.
Überlegene Leistung für Mixed-Signal-Analyse
Das RTM 3K 24M setzt neue Maßstäbe in der Mixed-Signal-Oszilloskopie. Im Gegensatz zu reinen Oszilloskopen oder Logikanalysatoren, die oft separate Geräte erfordern, vereint dieses Instrument beide Welten nahtlos. Dies ermöglicht eine simultane Erfassung und Analyse von analogen Spannungsverläufen und digitalen Zuständen. Die hohe Bandbreite von 200 MHz und die hohe Abtastrate gewährleisten, dass auch schnelle Signaltransienten und feine Details klar dargestellt werden, was für die Fehlersuche in komplexen Systemen unerlässlich ist. Die vier Kanäle bieten zudem die Flexibilität, mehrere Signalpunkte gleichzeitig zu überwachen und deren zeitliche Korrelation zu analysieren.
Umfassende Analysefunktionen für jedes Projekt
Mit dem RTM 3K 24M profitieren Sie von einer Vielzahl an Funktionen, die Ihre Analysearbeit optimieren:
- Hohe Signalintegrität: Präzise Darstellung von analogen Signalen durch geringes Rauschen und hohe Auflösung.
- Erweiterte Triggerfunktionen: Gezieltes Erfassen von kritischen Signalereignissen, einschließlich komplexer Muster und paralleler Datenbusse.
- Integrierte Protokollanalyse: Dekodierung gängiger digitaler Kommunikationsprotokolle für eine schnelle Identifizierung von Fehlern in seriellen Bussen.
- Intuitive Bedienung: Ein klar strukturiertes Benutzerinterface und ein responsiver Touchscreen erleichtern die Navigation und Konfiguration.
- Umfangreiche Messmöglichkeiten: Automatische Messungen von Signalparametern sowie flexible Cursor- und Markierungsfunktionen.
- Flexibilität durch Erweiterbarkeit: Optionale Softwarepakete und Hardware-Upgrades ermöglichen die Anpassung an spezifische Anwendungsanforderungen.
Technische Spezifikationen im Detail
Das RTM 3K 24M – Mixed-Signal-Oszilloskop RTM 3000 zeichnet sich durch seine robuste Konstruktion und fortschrittliche Technologie aus, die für den professionellen Einsatz konzipiert ist.
| Merkmal | Spezifikation |
|---|---|
| Modell | RTM 3K 24M (Teil der RTM 3000 Serie) |
| Bandbreite | 200 MHz |
| Kanäle | 4 analoge Kanäle (zusätzlich MSO-Fähigkeit mit optionalen digitalen Kanälen) |
| Abtastrate | Bis zu 10 GS/s (pro Kanal, bei Interpolation) |
| Speichertiefe | Bis zu 100 Mpts pro Kanal (erweiterbar) |
| Vertikale Auflösung | 8 Bit (native), erweiterbar durch digitale Signalverarbeitung |
| Trigger-Typen | Edge, Pulse Width, Pattern, Logic, Video, Serial Protocol (optional) |
| Anzeige | Hochauflösender Touchscreen-Farbbildschirm (Größe und Auflösung je nach Konfiguration) |
| Anschlüsse | USB, LAN, Trigger Out, optionaler externer Trigger-In |
| Betriebstemperatur | 0 °C bis 45 °C |
| Abmessungen (B x H x T) | Standard Abmessungen für Tischgeräte (genaue Maße können variieren) |
| Gewicht | Ca. 5-7 kg (abhängig von optionalen Modulen) |
Anwendungsgebiete: Wo Präzision zählt
Das RTM 3K 24M ist das ideale Werkzeug für eine breite Palette von technischen Disziplinen. Seine Fähigkeit, analoge und digitale Signale gleichzeitig zu erfassen und zu analysieren, macht es unverzichtbar für:
- Entwicklung eingebetteter Systeme: Debugging von Mikrocontrollern, Kommunikationsbussen (z.B. I²C, SPI, UART) und Sensornetzwerken.
- Automobil-Elektronik: Analyse von CAN- und LIN-Bussen, Fehlersuche in Steuergeräten und Überwachung von Antriebsstrangs-Signalen.
- Industrielle Automatisierung: Überprüfung von Sensor- und Aktorsignalen, Debugging von Feldbussystemen und SPS-Steuerungen.
- Telekommunikation: Messung von Hochfrequenzsignalen, Analyse von Schnittstellen und Untersuchung von Übertragungsfehlern.
- Leistungselektronik: Untersuchung von Schaltvorgängen, Analyse von Spannungs- und Stromwellenformen sowie deren Auswirkungen auf die Effizienz.
- Forschung und Entwicklung: Erforschung neuartiger Schaltungskonzepte und Verifikation komplexer Designs.
Nutzen Sie die Kraft der digitalen Signalverarbeitung
Das RTM 3K 24M integriert eine leistungsstarke digitale Signalverarbeitung (DSP), die weit über herkömmliche Oszilloskope hinausgeht. Diese DSP ermöglicht:
- Signalverstärkung und Filterung in Echtzeit: Verbesserung der Sichtbarkeit schwacher oder verrauschter Signale.
- Spektrumanalyse: Anzeige der Frequenzkomponenten von Signalen für die Fehlererkennung in Bezug auf unerwünschte Oszillationen oder Störungen.
- Augendiagramm-Analyse: Bewertung der Signalqualität in seriellen Datenströmen.
- Maskentests: Schnelle Überprüfung von Signalen gegen vordefinierte Spezifikationen, ideal für die Produktionstests.
Die erweiterte Speichertiefe von bis zu 100 Mpts pro Kanal erlaubt die Erfassung langer Zeitintervalle mit hoher Auflösung, was besonders bei der Analyse von komplexen sequenziellen Daten oder transienten Störungen von unschätzbarem Wert ist.
Häufig gestellte Fragen (FAQ) zu RTM 3K 24M – Mixed-Signal-Oszilloskop RTM 3000, 200 MHz, 4 Kanäle
Was ist der Hauptvorteil eines Mixed-Signal-Oszilloskops gegenüber einem Standard-Oszilloskop?
Der Hauptvorteil eines Mixed-Signal-Oszilloskops (MSO) wie dem RTM 3K 24M liegt in der simultanen Erfassung und Analyse von analogen und digitalen Signalen. Dies vereinfacht die Fehlersuche in Systemen, bei denen sowohl analoge Spannungsverläufe als auch digitale Logikzustände eine Rolle spielen, da beide Signaltypen auf demselben Bildschirm und synchron dargestellt werden können. Ein Standard-Oszilloskop kann nur analoge Signale messen.
Ist die Protokollanalyse standardmäßig im RTM 3K 24M integriert?
Die grundlegende Fähigkeit zur Erfassung von digitalen Signalen ist vorhanden. Die Dekodierung spezifischer serieller Protokolle (wie I²C, SPI, UART, CAN, etc.) ist oft als optionales Softwarepaket erhältlich. Bitte überprüfen Sie die genauen Spezifikationen des von Ihnen gewählten RTM 3K 24M Modells oder die verfügbaren Optionen, um die genaue Funktionalität der Protokollanalyse zu erfahren.
Wie beeinflusst die Speichertiefe die Analyse von Signalen?
Eine größere Speichertiefe (gemessen in Punkten, z.B. Mpts) ermöglicht die Erfassung eines längeren Zeitintervalls bei gleichzeitig hoher Abtastrate. Dies ist entscheidend, wenn Sie lange Datenfolgen, komplexe sequenzielle Ereignisse oder seltene transiente Störungen analysieren möchten, ohne dabei Details zu verlieren. Das RTM 3K 24M bietet mit bis zu 100 Mpts pro Kanal eine sehr umfangreiche Speicherkapazität.
Kann das RTM 3K 24M auch für Hochfrequenzanwendungen eingesetzt werden?
Mit einer Bandbreite von 200 MHz ist das RTM 3K 24M gut für viele Hochfrequenzanwendungen geeignet, insbesondere im Bereich von Embedded-Systemen, Kommunikationsschnittstellen und Leistungselektronik. Für extrem hohe Frequenzen (im Gigahertz-Bereich) sind jedoch Oszilloskope mit höherer Bandbreite erforderlich. Die Signalintegrität und die Fähigkeit, schnelle Signalflanken korrekt darzustellen, sind bei dieser Bandbreite jedoch exzellent.
Welche Arten von Triggerfunktionen bietet das RTM 3K 24M?
Das RTM 3K 24M bietet eine breite Palette von Triggerfunktionen, die über die üblichen Edge-Trigger hinausgehen. Dazu gehören typischerweise Trigger auf Pulsbreiten, Mustererkennung (für digitale Signale), Logik-Trigger (spezifische Zustände auf mehreren digitalen Kanälen), Videosignale und, je nach optionalen Paketen, auch Trigger auf bestimmte serielle Protokollereignisse. Dies ermöglicht das präzise Erfassen von seltenen oder kritischen Signalzuständen.
Ist das Touchscreen-Interface des RTM 3K 24M benutzerfreundlich?
Ja, die RTM-Serie ist bekannt für ihre intuitiven und reaktionsschnellen Touchscreen-Interfaces. Diese ermöglichen eine einfache Navigation, schnelle Einstellung von Parametern und eine komfortable Bedienung, ähnlich wie bei modernen Smartphones oder Tablets. Dies beschleunigt den gesamten Analyseprozess und reduziert die Lernkurve.
Wie kann das RTM 3K 24M erweitert werden, um spezifische Bedürfnisse zu erfüllen?
Die Flexibilität des RTM 3K 24M wird durch optional verfügbare Software-Upgrades und Hardware-Module realisiert. Dazu gehören häufig erweiterte Protokollanalyse-Optionen, spezielle Messfunktionen für bestimmte Branchen (z.B. Automobil), höhere Speicherkapazitäten oder zusätzliche digitale Kanäle für die MSO-Funktionalität. Dies erlaubt es Ihnen, das Gerät genau an Ihre aktuellen und zukünftigen Anforderungen anzupassen.
