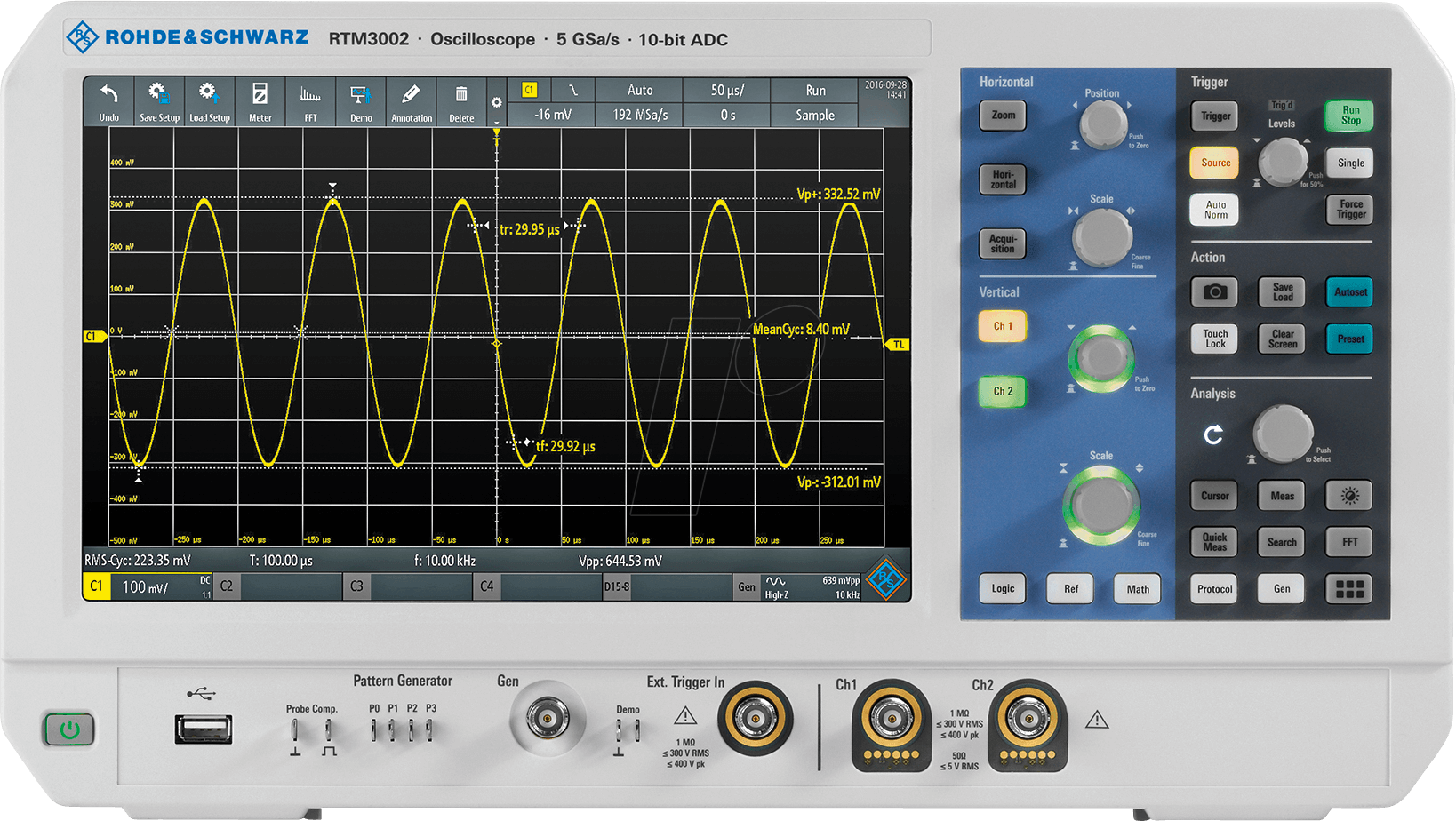

Entschlüsseln Sie komplexe Signale mit dem RTM 3K 22M – Mixed-Signal-Oszilloskop
Für Ingenieure, Techniker und Forscher, die sich mit der Analyse von Embedded-Systemen und digitalen Schaltungen auseinandersetzen, ist die präzise Erfassung und Interpretation von Mixed-Signal-Verhalten eine zentrale Herausforderung. Das RTM 3K 22M – Mixed-Signal-Oszilloskop RTM 3000 mit 200 MHz Bandbreite und 2 Kanälen bietet hier eine überlegene Lösung, indem es die Leistungsfähigkeit eines digitalen Oszilloskops nahtlos mit der Funktionalität eines Logikanalysators kombiniert. Dies ermöglicht eine tiefgreifende Fehlersuche und Verifikation, die mit herkömmlichen Oszilloskopen nicht möglich ist.
Präzision und Leistung für Ihre anspruchsvollsten Projekte
Das RTM 3K 22M setzt neue Maßstäbe in Bezug auf Signalintegrität und Messgenauigkeit. Mit einer Abtastrate von bis zu 5 GSa/s und einer vertikalen Auflösung von 10 Bit erfasst es selbst feinste Signaldetails. Die integrierte Mixed-Signal-Fähigkeit ermöglicht die gleichzeitige Analyse von analogen Signalen auf zwei Kanälen und digitalen Signalen über eine optionale Logik-Analyse-Erweiterung, was es zur idealen Wahl für die Entwicklung und Fehlersuche komplexer digitaler Systeme macht.
Überlegene Analysefähigkeiten
Warum ist das RTM 3K 22M die überlegene Wahl gegenüber Standardlösungen? Es bietet weit mehr als nur die reine Signalanzeige:
- Integrierte Mixed-Signal-Analyse: Kombinieren Sie analoge und digitale Signalanalyse auf einer einzigen Plattform, um das Zusammenspiel von Komponenten in Ihren Designs vollständig zu verstehen.
- Hohe Bandbreite und Abtastrate: Mit 200 MHz Bandbreite und 5 GSa/s Abtastrate werden auch schnelle Signalereignisse präzise erfasst und dargestellt.
- Tiefe Trigger- und Protokoll-Analyse: Erweiterte Trigger-Optionen und optionale Protokoll-Decoder für gängige Bussysteme beschleunigen die Fehlersuche erheblich.
- Intuitives Bedienkonzept: Ein hochauflösendes Touchscreen-Display und eine klare Benutzeroberfläche erleichtern die Navigation und Bedienung, auch bei komplexen Messungen.
- Vielseitige Konnektivität: Standard-Schnittstellen wie USB und Ethernet ermöglichen einfache Datenspeicherung und Fernsteuerung.
Leistungsmerkmale im Detail
Das RTM 3K 22M ist nicht nur ein Messinstrument, sondern eine komplette Analyseplattform, die speziell für die Anforderungen moderner Elektronikentwicklung konzipiert wurde. Seine Architektur ist darauf ausgelegt, maximale Flexibilität bei minimalem Platzbedarf zu bieten.
Analoge Leistung
Die beiden analogen Kanäle des RTM 3K 22M bieten eine herausragende Signalqualität. Mit einer vertikalen Auflösung von 10 Bit werden auch geringe Signalunterschiede akkurat erfasst, was für präzise Messungen in anspruchsvollen Schaltungen unerlässlich ist. Die integrierte Rauschunterdrückung minimiert Störeinflüsse und gewährleistet klare Messergebnisse. Die flexible Triggerung ermöglicht das präzise Erfassen von Ereignissen, die nur kurzzeitig auftreten.
Digitale Analysefähigkeiten
Durch die optionale Logikanalysator-Erweiterung wird das RTM 3K 22M zu einem leistungsfähigen Werkzeug für die digitale Signalverarbeitung. Die gleichzeitige Erfassung von analogen und digitalen Signalen erlaubt es, Korrelationen und Timing-Probleme in Mixed-Signal-Designs schnell zu identifizieren. Die leistungsstarken Trigger-Modi für digitale Kanäle erleichtern das Isolieren spezifischer Datenmuster oder Zustände.
Benutzerfreundlichkeit und Ergonomie
Das Design des RTM 3K 22M priorisiert eine intuitive Bedienung. Das große, hochauflösende Farb-Touch-Display mit 10,1 Zoll Diagonale und die klare Anordnung der Bedienelemente ermöglichen eine schnelle und effiziente Konfiguration von Messungen. Gestensteuerung und anpassbare Schnellzugriffstasten optimieren den Workflow für den täglichen Gebrauch. Die robuste Bauweise und die kompakten Abmessungen machen es zudem zu einem idealen Gerät für Labore mit begrenztem Platzangebot.
Optionale Erweiterungen für maximale Flexibilität
Das modulare Konzept des RTM 3000 ermöglicht eine Anpassung an spezifische Anforderungen. Zusätzliche optionale Protokoll-Decoder für serielle Busse wie I2C, SPI, UART, CAN, LIN und viele mehr erlauben die detaillierte Analyse der Kommunikation zwischen digitalen Komponenten. Dies ist entscheidend für die Verifikation von Steuergeräten, Embedded-Systemen und Kommunikationsschnittstellen.
Produkteigenschaften im Überblick
| Kategorie | Merkmal |
|---|---|
| Bandbreite | 200 MHz |
| Kanäle | 2 analoge Kanäle |
| Abtastrate (pro Kanal) | Bis zu 5 GSa/s |
| Vertikale Auflösung | 10 Bit |
| Speichertiefe | Bis zu 500 Mpts pro Kanal |
| Anzeige | 10,1 Zoll Farb-Touchscreen |
| Schnittstellen | USB, Ethernet |
| Optionale Module | Logikanalysator (MSO), diverse Protokoll-Decoder |
Anwendungsgebiete
Das RTM 3K 22M ist ein vielseitiges Werkzeug, das in einer breiten Palette von Anwendungsbereichen eingesetzt werden kann:
- Entwicklung und Verifikation von Embedded-Systemen: Analyse des Zusammenspiels von Mikrocontrollern, Sensoren und Aktoren.
- Automobilindustrie: Untersuchung von Steuergeräten, CAN-Bus-Kommunikation und Diagnosefunktionen.
- Industrielle Automatisierung: Überwachung und Fehlersuche von Steuerungssystemen und Kommunikationsprotokollen.
- Consumer Electronics: Debugging von Kommunikationsschnittstellen und Leistungsmessung in modernen Geräten.
- Forschung und Lehre: Komplexes Signalverhalten anschaulich darstellen und analysieren.
Häufig gestellte Fragen zu RTM 3K 22M – Mixed-Signal-Oszilloskop RTM 3000, 200 MHz, 2 Kanäle
Was ist der Hauptvorteil des RTM 3K 22M gegenüber einem reinen digitalen Oszilloskop?
Der Hauptvorteil liegt in der integrierten Mixed-Signal-Fähigkeit. Es ermöglicht die gleichzeitige Erfassung und Analyse von analogen und digitalen Signalen auf einer einzigen Plattform, was die Fehlersuche in Systemen, die beide Signalarten nutzen, erheblich vereinfacht und beschleunigt.
Ist das RTM 3K 22M für schnelle digitale Bussysteme geeignet?
Ja, mit einer Bandbreite von 200 MHz und der Möglichkeit zur optionalen Logikanalysator-Erweiterung können auch schnelle digitale Signale und Bussysteme präzise erfasst und analysiert werden. Die optionalen Protokoll-Decoder sind hierbei ein wesentlicher Vorteil.
Welche Art von digitalen Signalen kann ich mit diesem Oszilloskop analysieren?
Das Oszilloskop selbst ist für die analoge Signalanalyse ausgelegt. Mit der optionalen Logikanalysator-Erweiterung können Sie digitale Signale erfassen und analysieren. Die spezifischen Protokolle, die Sie dekodieren können, hängen von den installierten optionalen Protokoll-Decoder-Paketen ab.
Wie intuitiv ist die Bedienung des RTM 3K 22M?
Das RTM 3K 22M verfügt über einen großen 10,1-Zoll Farb-Touchscreen und eine klar strukturierte Benutzeroberfläche. Dies, zusammen mit Gestensteuerung und anpassbaren Schnellzugriffstasten, macht die Bedienung auch für komplexe Messungen sehr intuitiv und benutzerfreundlich.
Welche Speichertiefe bietet das Gerät und warum ist das wichtig?
Das RTM 3K 22M bietet eine Speichertiefe von bis zu 500 Mpts pro Kanal. Eine große Speichertiefe ist entscheidend, um auch lange Zeitintervalle oder seltene Ereignisse mit hoher Detailtreue erfassen zu können, was die Identifizierung und Analyse von Fehlern erleichtert.
Kann das RTM 3K 22M auch außerhalb des Labors eingesetzt werden?
Dank seiner robusten Bauweise und der kompakten Abmessungen ist das RTM 3K 22M gut für den Einsatz in verschiedenen Umgebungen geeignet. Die standardmäßigen Schnittstellen ermöglichen zudem die Integration in Messaufbauten und die Fernsteuerung.
Welche Garantie und welcher Service sind für das RTM 3K 22M verfügbar?
Als autorisierter Händler bieten wir umfassende Garantie- und Serviceleistungen für das RTM 3K 22M. Details zu Garantieumfang und Servicepaketen können Sie direkt bei uns anfragen.
