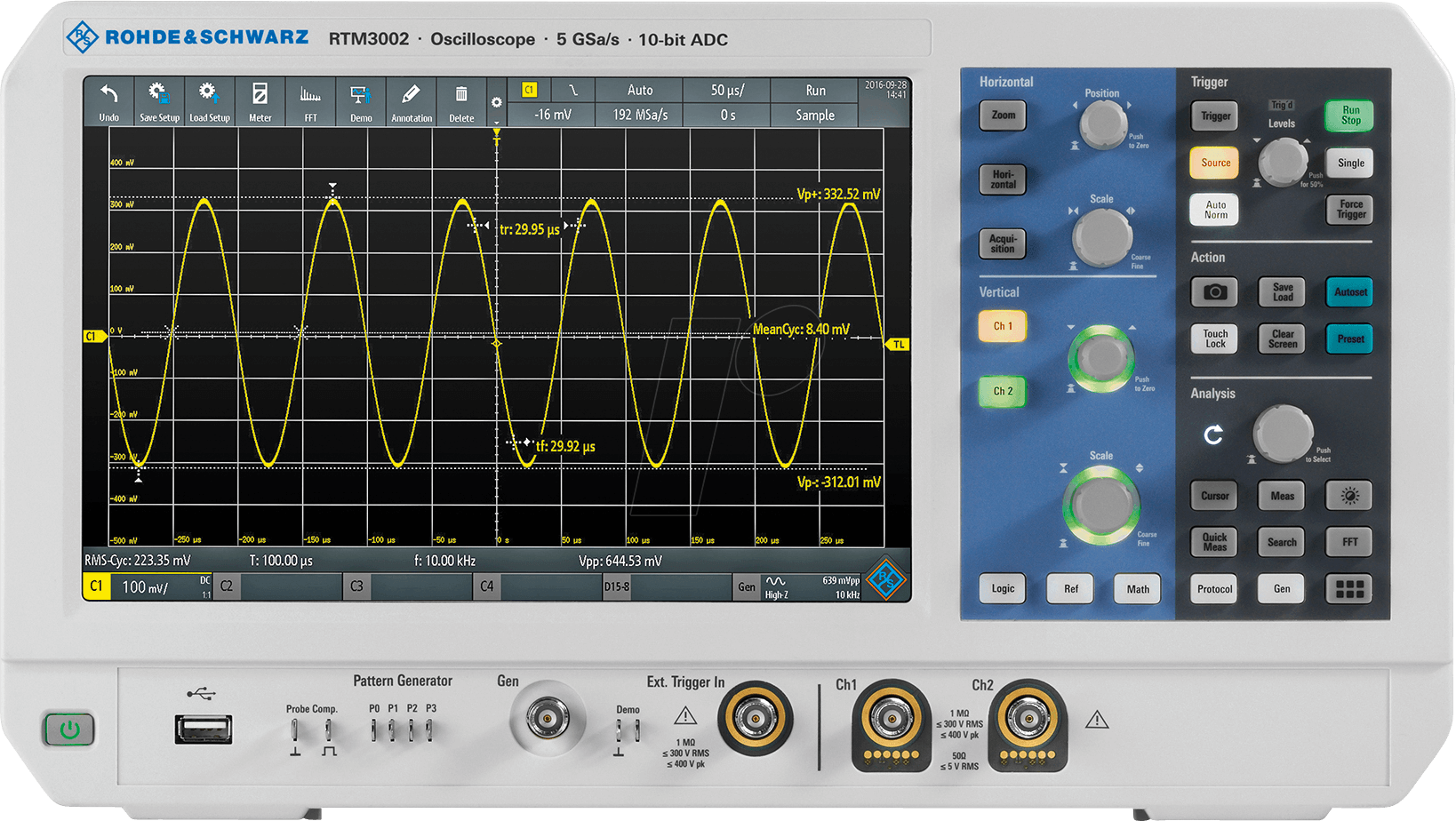

Ihr Präzisionswerkzeug für anspruchsvolle Signalanalysen: RTM 3K 22 – Digital-Speicher-Oszilloskop RTM 3000, 200 MHz, 2 Kanäle
Wenn Sie präzise Messergebnisse, tiefe Einblicke in komplexe Signale und eine intuitive Bedienung für Ihre Entwicklungs- und Debugging-Aufgaben benötigen, ist das RTM 3K 22 – Digital-Speicher-Oszilloskop RTM 3000, 200 MHz, 2 Kanäle die ideale Lösung. Entwickelt für Ingenieure, Techniker und Forscher, die sich kompromisslose Leistung und Zuverlässigkeit wünschen, übertrifft dieses Oszilloskop die Möglichkeiten herkömmlicher Geräte und ermöglicht Ihnen, selbst die anspruchsvollsten Messaufgaben effizient zu meistern.
Überlegene Leistung und zukunftsweisende Technologie
Das RTM 3K 22 repräsentiert einen Quantensprung in der Oszilloskop-Technologie und setzt neue Maßstäbe in Bezug auf Detailgenauigkeit, Geschwindigkeit und Benutzerfreundlichkeit. Es löst das Problem der unzureichenden Auflösung und langsamen Abtastraten, die bei der Analyse schneller und komplexer Signale auftreten können. Im Gegensatz zu älteren oder leistungsschwächeren Modellen bietet dieses Oszilloskop eine Bandbreite von 200 MHz und eine hohe Abtastrate, die es Ihnen ermöglicht, auch feinste Signaldetails zu erfassen und präzise zu analysieren. Die zwei Kanäle gewährleisten Flexibilität bei der gleichzeitigen Betrachtung mehrerer Signalpfade, was für die Fehlersuche in komplexen Schaltungen unerlässlich ist.
Herausragende Vorteile des RTM 3K 22
- Erweiterte Signalintegrität: Erfassen Sie auch hochfrequente und kurzzeitige Signale mit einer außergewöhnlichen Detailgenauigkeit dank der hohen Bandbreite und Abtastrate.
- Intuitive Bedienung: Das moderne Touchscreen-Interface und die logische Menüstruktur ermöglichen eine schnelle Einarbeitung und effiziente Bedienung, selbst für komplexe Messaufgaben.
- Flexibilität für Ihre Messaufgaben: Zwei Kanäle bieten die Möglichkeit, verschiedene Signalpfade simultan zu überwachen und zu vergleichen, was die Fehlersuche und Analyse erheblich erleichtert.
- Integrierte Analysewerkzeuge: Profitieren Sie von einer Vielzahl von automatischen Messfunktionen und mathematischen Operationen direkt im Gerät, um Zeit bei der Auswertung zu sparen.
- Robustes und langlebiges Design: Gefertigt für den professionellen Einsatz, bietet das RTM 3K 22 eine hohe Zuverlässigkeit und Langlebigkeit in anspruchsvollen Umgebungen.
- Präzise Triggerfunktionen: Identifizieren Sie selbst seltene oder transiente Ereignisse zuverlässig mit einer breiten Palette an Triggeroptionen, die auf spezifische Signalbedingungen zugeschnitten sind.
- Zukunftssichere Plattform: Die Architektur des RTM 3000-Serie ist für zukünftige Upgrades und Erweiterungen ausgelegt, was eine langfristige Investitionssicherheit gewährleistet.
Technische Spezifikationen im Detail
| Kategorie | Merkmal |
|---|---|
| Marke | RTM (Rohde & Schwarz Technologie-Modul) |
| Modellreihe | RTM 3000 |
| Spezifisches Modell | RTM 3K 22 |
| Bandbreite | 200 MHz |
| Anzahl Kanäle | 2 |
| Abtastrate (maximal pro Kanal) | Bis zu 5 GSa/s (abhängig von der Konfiguration und Anzahl der aktiven Kanäle) |
| Vertikale Auflösung | Bis zu 12 Bit (ermöglicht die Erfassung von feinen Signalunterschieden) |
| Speichertiefe (maximal pro Kanal) | Bis zu 250 Mpts (für detaillierte Erfassung langer Signalsequenzen) |
| Trigger-Optionen | Umfangreiche Auswahl inkl. Flanke, Pulsbreite, Video, serieller Bus (optional) |
| Display | Großer Farb-Touchscreen für intuitive Bedienung und klare Visualisierung |
| Anschlussmöglichkeiten | USB, LAN (für Fernsteuerung und Datenübertragung) |
| Gehäusematerial | Hochwertiger, robuster Kunststoff für Langlebigkeit und Haptik |
| Einsatzgebiet | Entwicklung, Debugging, Qualitätskontrolle, Forschung und Lehre in Elektronik und IT |
Anwendungsbereiche: Wo das RTM 3K 22 glänzt
Das RTM 3K 22 Digital-Speicher-Oszilloskop ist ein unverzichtbares Werkzeug in einer Vielzahl von technischen Disziplinen. Seine hohe Bandbreite von 200 MHz und die zwei vollwertigen Kanäle machen es ideal für die Analyse von analogen und digitalen Signalen in der:
- Entwicklung von eingebetteten Systemen: Debugging von Mikrocontrollern, Analyse von Kommunikationsprotokollen und Überprüfung von Timing-Parametern.
- Leistungselektronik: Untersuchung von Schaltvorgängen, Messung von Spannungs- und Stromverläufen in Stromversorgungen und Motorsteuerungen.
- Automobil-Elektronik: Analyse von CAN- und LIN-Bussen, Überwachung von Sensorsignalen und Diagnose von Steuergeräten.
- Kommunikationstechnik: Messung von HF-Signalen, Analyse von Modulationsverfahren und Überprüfung von Schnittstellensignalen.
- Industrielle Automatisierung: Fehlersuche in Steuerungssystemen, Überwachung von Sensoren und Aktoren.
- Bildung und Forschung: Als leistungsfähiges und benutzerfreundliches Messgerät für Studenten und Forscher zur Vermittlung und Anwendung moderner Messtechnik.
Die Fähigkeit, sowohl langsame, komplexe Signalverläufe als auch schnelle Transienten präzise zu erfassen, positioniert das RTM 3K 22 als flexible Lösung für nahezu jede Messaufgabe im Bereich der Elektronik und IT.
Vertiefte Einblicke durch hochentwickelte Trigger- und Analysefunktionen
Die Präzision des RTM 3K 22 wird durch seine fortschrittlichen Trigger- und Analysefunktionen untermauert. Eine der größten Herausforderungen bei der Messung digitaler Signale ist die Isolierung spezifischer Ereignisse, die nur selten oder unter bestimmten Bedingungen auftreten. Hier glänzt das RTM 3K 22 mit einer breiten Palette an Triggeroptionen, die weit über einfache Flankentrigger hinausgehen. Dazu gehören Pulsbreitentrigger zur Identifizierung von Impulsen mit spezifischer Dauer oder Lücken, anwendungsfallspezifische Trigger für serielle Busprotokolle (optional, je nach Lizenz) und Trigger auf steigende oder fallende Signalflanken, die mit definierten Zeitfenstern verknüpft sind. Diese Fähigkeit, gezielt auf bestimmte Signalereignisse zu triggern, spart immense Zeit bei der Fehlersuche, da Sie sich auf die relevanten Signalabschnitte konzentrieren können, anstatt sich durch riesige Datenmengen wühlen zu müssen.
Über das reine Erfassen hinaus bietet das RTM 3K 22 integrierte mathematische Funktionen und automatische Messungen. Sie können Signale addieren, subtrahieren, multiplizieren und dividieren, um beispielsweise die Differenzspannung zwischen zwei Signalen zu visualisieren oder die Übertragungsfunktion einer Schaltung zu analysieren. Automatisierte Messungen wie Amplitude, Frequenz, Periodendauer, Anstiegs-/Abfallzeit und viele mehr liefern Ihnen auf Knopfdruck quantitative Ergebnisse, die Sie direkt in Ihren Berichten verwenden können. Die hohe vertikale Auflösung von bis zu 12 Bit ermöglicht dabei die Erkennung selbst kleinster Spannungsunterschiede, was für die genaue Charakterisierung von Analogschaltungen und die Messung von Rauschflanken unerlässlich ist.
Intuitive Bedienung und Ergonomie für den professionellen Anwender
Ein Oszilloskop ist nur so gut wie seine Benutzerfreundlichkeit. Das RTM 3K 22 wurde mit einem klaren Fokus auf Ergonomie und intuitive Bedienung entwickelt. Der große, hochauflösende Farb-Touchscreen bietet nicht nur eine klare Darstellung der gemessenen Signale, sondern ermöglicht auch eine schnelle Navigation durch die Menüs und die Anpassung von Parametern durch einfache Gesten, ähnlich wie bei modernen Smartphones oder Tablets. Die vertraute Anordnung von Bedienelementen und die logische Menüstruktur minimieren die Lernkurve, sodass Sie sich schnell auf Ihre eigentliche Messaufgabe konzentrieren können. Für den Anschluss von Peripheriegeräten und zur Fernsteuerung stehen standardisierte Schnittstellen wie USB und LAN zur Verfügung, was die Integration in bestehende Messumgebungen erleichtert.
Die Qualität von Rohde & Schwarz Technologie
Als Teil der renommierten RTM 3000-Serie von Rohde & Schwarz profitieren Sie von jahrzehntelanger Erfahrung und höchster Ingenieurskunst. Jedes Gerät wird unter strengsten Qualitätskontrollen gefertigt, um maximale Zuverlässigkeit und Präzision zu gewährleisten. Die robuste Bauweise und die Verwendung hochwertiger Komponenten machen das RTM 3K 22 zu einem langlebigen Begleiter in Ihrem Labor oder Ihrer Werkstatt. Diese Verpflichtung zu Qualität und Leistung ist ein entscheidender Faktor, der das RTM 3K 22 von weniger spezialisierten oder qualitativ minderwertigen Alternativen abhebt.
FAQ – Häufig gestellte Fragen zu RTM 3K 22 – Digital-Speicher-Oszilloskop RTM 3000, 200 MHz, 2 Kanäle
Was bedeutet die Bandbreite von 200 MHz für meine Messungen?
Die Bandbreite von 200 MHz gibt die maximale Frequenz eines Signals an, das das Oszilloskop mit minimaler Dämpfung und Phasenverschiebung genau darstellen kann. Für die meisten allgemeinen Messungen, insbesondere in der digitalen Signalverarbeitung und bei der Analyse von Bussignalen, ist diese Bandbreite mehr als ausreichend. Sie ermöglicht die präzise Erfassung von Signalen, die für die meisten modernen Elektronikanwendungen typisch sind.
Warum sind 2 Kanäle für meine Arbeit ausreichend oder notwendig?
Zwei Kanäle ermöglichen es Ihnen, gleichzeitig zwei unterschiedliche Signalpunkte in Ihrer Schaltung zu beobachten. Dies ist essentiell für die Analyse von Differenzsignalen, die Untersuchung von Eingang und Ausgang einer Schaltung, oder die Korrelation von zwei synchronen Signalen. Für viele klassische Debugging- und Analyseaufgaben sind zwei Kanäle ein Standard und völlig ausreichend.
Ist das Oszilloskop auch für die Analyse von digitalen Bussystemen geeignet?
Ja, das RTM 3K 22 bietet mit entsprechenden optionalen Lizenzen erweiterte Trigger- und Dekodierfunktionen für gängige serielle Bussysteme wie I2C, SPI, UART, CAN und LIN. Dies ist ein enormer Vorteil für die Entwicklung und Fehlersuche in eingebetteten Systemen, wo die Kommunikation zwischen verschiedenen Komponenten über Busse erfolgt.
Wie einfach ist die Bedienung des RTM 3K 22?
Die Bedienung des RTM 3K 22 wurde mit Fokus auf Benutzerfreundlichkeit gestaltet. Der große Farb-Touchscreen kombiniert mit einer intuitiven Menüstruktur und logisch angeordneten Tasten ermöglicht eine schnelle Einarbeitung und effiziente Nutzung, auch für Anwender, die bisher wenig Erfahrung mit Oszilloskopen hatten.
Welche Art von automatischen Messungen kann ich erwarten?
Das RTM 3K 22 bietet eine umfassende Suite automatischer Messungen, darunter Amplitude, Spitze-zu-Spitze-Amplitude, Mittelwert, Effektivwert (RMS), Frequenz, Periodendauer, Anstiegszeit, Abfallzeit, Pulsbreite und mehr. Diese Messungen werden direkt auf dem Bildschirm angezeigt und helfen Ihnen, schnell quantitative Informationen über Ihre Signale zu erhalten.
Was bedeutet die Speichertiefe von 250 Mpts?
Die Speichertiefe gibt an, wie viele Messpunkte das Oszilloskop pro Kanal erfassen und speichern kann, bevor es die Daten überschreiben muss. Eine Speichertiefe von 250 Mpts (Megapunkte) ermöglicht die detaillierte Erfassung von sehr langen Signalsequenzen, ohne dabei die Auflösung zu verlieren. Dies ist besonders wichtig für die Analyse von Signalen mit langsamen Veränderungen über einen längeren Zeitraum oder für die Erfassung von seltenen Ereignissen.
Ist dieses Oszilloskop für den Einsatz in rauen Umgebungsbedingungen geeignet?
Das RTM 3K 22 ist für den professionellen Einsatz konzipiert und verfügt über ein robustes Gehäuse. Während es für den typischen Laborbetrieb ausgelegt ist, sollten extreme Umgebungsbedingungen wie hohe Luftfeuchtigkeit, Staub oder extreme Temperaturen vermieden werden, es sei denn, das Gerät ist explizit dafür spezifiziert. Für solche Anwendungen werden oft spezielle Industrie-Oszilloskope benötigt.
