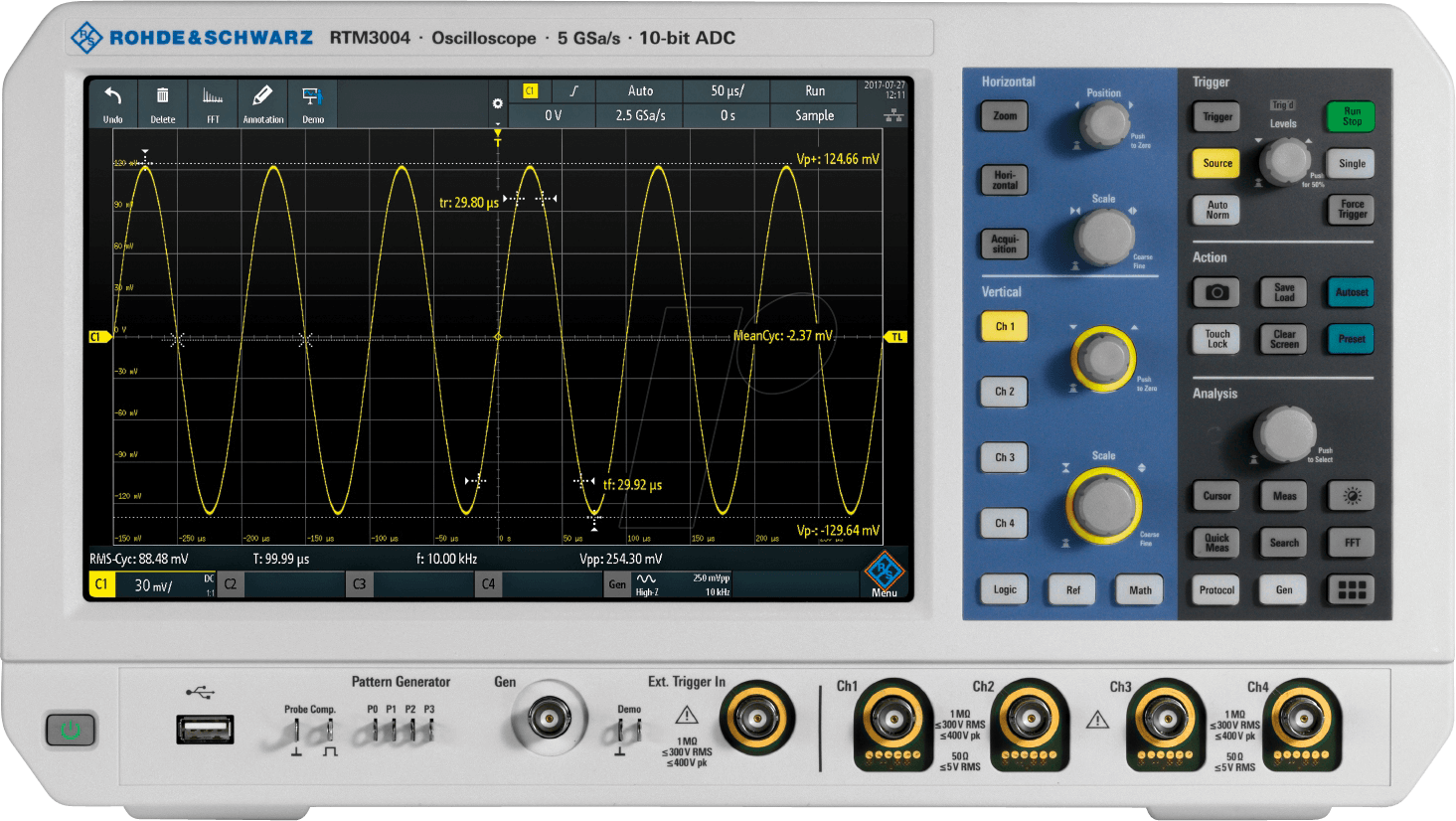

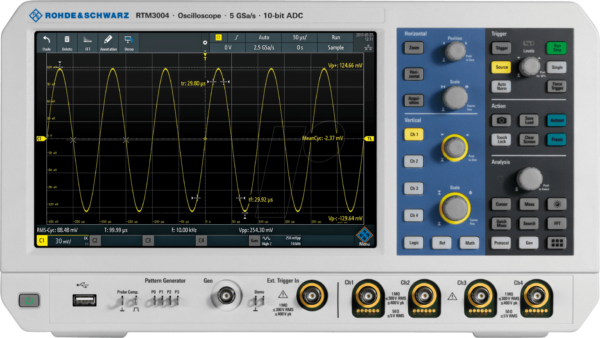

Präzision und Leistung für professionelle Messtechnik: Das RTM 3K 104 – Digital-Speicher-Oszilloskop RTM 3000
Das RTM 3K 104 – Digital-Speicher-Oszilloskop RTM 3000 mit 1 GHz Bandbreite und 4 Kanälen adressiert die steigenden Anforderungen von Ingenieuren, Forschern und Technikern, die in anspruchsvollen Entwicklungs- und Debugging-Prozessen präzise und zuverlässige Messergebnisse benötigen. Wenn die Diagnose komplexer Schaltungsprobleme, die Analyse schneller digitaler Signale oder die Charakterisierung von Hochfrequenzkomponenten höchste Genauigkeit erfordern, bietet dieses Oszilloskop die entscheidende Plattform zur Überwindung dieser technischen Hürden.
Überragende Technologie für anspruchsvolle Analysen
Das RTM 3000-Serie Oszilloskop setzt neue Maßstäbe in puncto Performance und Benutzerfreundlichkeit. Mit einer maximalen Bandbreite von 1 GHz und einer Abtastrate von bis zu 10 GSa/s liefert es eine außergewöhnliche Detailtreue bei der Erfassung transienter Ereignisse und schneller Signaländerungen. Die vier hochauflösenden Kanäle ermöglichen die gleichzeitige Beobachtung und Korrelation mehrerer Signalpfade, was für die systematische Fehlersuche unerlässlich ist.
Vorteile, die den Unterschied machen
- Höchste Signalintegrität: Die fortschrittliche Architektur des RTM 3000 minimiert Rauschen und Signalverzerrungen, um sicherzustellen, dass Sie die exakte Form Ihres Signals sehen, wie es tatsächlich existiert.
- Schnelle Fehlererkennung: Mit einer Standard-Speichertiefe von bis zu 400 Mpts pro Kanal können Sie auch seltene oder kurzzeitige Störungen mit hoher Auflösung erfassen und analysieren, was die Zeit bis zur Fehlerbehebung drastisch verkürzt.
- Intuitive Bedienung: Der großformatige Touchscreen und die intelligente Benutzeroberfläche des RTM 3000 ermöglichen eine schnelle und effiziente Navigation durch komplexe Messaufgaben und Einstellungen.
- Vielseitige Trigger-Optionen: Eine breite Palette an Trigger-Modi, einschließlich serieller Protokoll-Triggerung, ermöglicht die gezielte Isolierung spezifischer Signalereignisse.
- Integrierte Analysewerkzeuge: Umfangreiche Mathematikfunktionen, Maskentests und FFT-Analysen sind direkt im Gerät verfügbar, wodurch der Bedarf an externer Software für grundlegende Analysen reduziert wird.
- Zukunftssichere Skalierbarkeit: Das modulare Design ermöglicht eine Nachrüstung mit zusätzlichen Funktionen und höherer Bandbreite, um den sich ändernden Anforderungen Ihres Projekts gerecht zu werden.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | RTM 3K 104 – Digital-Speicher-Oszilloskop RTM 3000 |
| Bandbreite | 1 GHz |
| Anzahl der Kanäle | 4 |
| Maximale Abtastrate pro Kanal | 10 GSa/s |
| Maximale Speichertiefe pro Kanal | 400 Mpts (Standard) |
| Vertikale Auflösung | 8 Bit |
| Empfindlichkeitsbereich (vertikal) | 1 mV/div bis 10 V/div |
| Eingangsimpedanz | 1 MΩ || 15 pF (Standard mit passiven Tastköpfen); 50 Ω (optional) |
| Signal-Rausch-Verhältnis (typisch) | > 45 dB (bei voller Bandbreite) |
| Trigger-Typen | Flanke, Pulsbreite, Videotriggern, Logik, serialle Protokolle (optional) |
| Schnittstellen | USB (Host und Device), Ethernet, optionaler Anschluss für externe Trigger |
| Display | 10,4-Zoll-TFT-Touchscreen |
| Abmessungen (B x H x T) | Ca. 370 mm x 235 mm x 150 mm (Gerätegröße) |
| Gewicht | Ca. 4,5 kg (Netzgerät integriert) |
Erweiterte Trigger- und Analysefunktionen
Das RTM 3000 Oszilloskop bietet weit mehr als nur die reine Signalerfassung. Die Implementierung hochentwickelter Trigger-Logiken ermöglicht die präzise Identifizierung spezifischer Signalformen und Ereignisse, die für die Diagnose von Problemen in komplexen digitalen Systemen unerlässlich sind. Dazu gehören unter anderem Trigger auf Protokollfehler bei gängigen Bussystemen wie I2C, SPI, UART und CAN, was Entwicklern hilft, Kommunikationsprobleme schnell zu lokalisieren. Die umfangreichen Analysewerkzeuge, wie beispielsweise die digitale Filterung, die Frequenzanalysen (FFT) mit hoher Auflösung und die Möglichkeit zur Erstellung benutzerdefinierter Messfunktionen, erweitern die diagnostischen Möglichkeiten erheblich. Maskentests mit konfigurierbaren Schwellenwerten erlauben die automatische Überprüfung von Signalqualitätskriterien, was besonders in der Serienproduktion von großer Bedeutung ist.
Anwendungsgebiete für das RTM 3K 104 – RTM 3000
Dieses leistungsstarke Digital-Speicher-Oszilloskop ist die ideale Lösung für ein breites Spektrum von Anwendungen in:
- Automobilindustrie: Diagnose von Steuergeräten, Analyse von Bussystemen (CAN, LIN), Validierung von Sensoren und Aktoren.
- Luft- und Raumfahrt: Verifikation vonavionischen Systemen, Analyse von Kommunikationsprotokollen, Debugging von eingebetteten Systemen.
- Industrielle Automatisierung: Fehleranalyse von Steuerungen, Überwachung von Produktionsprozessen, Validierung von Sensorik und Aktorik.
- Telekommunikation: Charakterisierung von Hochfrequenzschaltungen, Analyse von Signalintegrität, Debugging von Kommunikationsmodulen.
- Forschung und Entwicklung: Entwurf und Verifikation von komplexen elektronischen Schaltungen, Erforschung neuer Technologien, Systemanalyse.
- Bildungseinrichtungen: Vermittlung von Grundlagen und fortgeschrittenen Konzepten der Messtechnik und Elektronik.
Umfassende Schnittstellen und Konnektivität
Die Konnektivität des RTM 3000 ist auf maximale Flexibilität ausgelegt. Mehrere USB-Anschlüsse ermöglichen die einfache Übertragung von Messdaten und Screenshots auf externe Speichermedien oder direkt auf einen PC zur weiteren Auswertung. Die integrierte Ethernet-Schnittstelle eröffnet die Möglichkeit zur Fernsteuerung des Geräts und zur Integration in bestehende Mess- und Automatisierungsumgebungen. Diese Schnittstellenvielfalt stellt sicher, dass das Oszilloskop nahtlos in Ihre bestehenden Arbeitsabläufe und Laborumgebungen integriert werden kann.
FAQ – Häufig gestellte Fragen zu RTM 3K 104 – Digital-Speicher-Oszilloskop RTM 3000, 1 GHz, 4 Kanäle
Was ist die Hauptanwendung für ein 1-GHz-Oszilloskop mit 4 Kanälen wie dem RTM 3000?
Ein 1-GHz-Oszilloskop mit 4 Kanälen ist ideal für die Analyse komplexer elektronischer Systeme, die Untersuchung schneller digitaler und analoger Signale, das Debugging von integrierten Schaltungen und Bussystemen sowie für Forschungs- und Entwicklungsaufgaben, bei denen eine hohe Detailgenauigkeit und die gleichzeitige Beobachtung mehrerer Signalpfade erforderlich sind.
Welchen Vorteil bietet die hohe Speichertiefe von 400 Mpts?
Die hohe Speichertiefe von 400 Mpts pro Kanal ermöglicht die Erfassung und detaillierte Analyse von langen Signalsequenzen oder seltenen transienten Ereignissen. Dies ist entscheidend, um Fehler zu finden, die nur kurzzeitig auftreten oder Teil komplexer sequenzieller Datenströme sind.
Ist das RTM 3000 auch für die Analyse serieller Busprotokolle geeignet?
Ja, das RTM 3000 kann optional mit Dekodierungsfunktionen für gängige serielle Busprotokolle wie I2C, SPI, UART und CAN erworben werden. Dies erleichtert die Analyse und das Debugging von Kommunikationsdaten auf diesen Bussen erheblich.
Wie intuitiv ist die Bedienung des RTM 3000 Oszilloskops?
Das RTM 3000 verfügt über einen großen Touchscreen und eine modern gestaltete Benutzeroberfläche, die eine intuitive und effiziente Bedienung ermöglicht. Die Navigation durch die verschiedenen Funktionen und Einstellungen ist darauf ausgelegt, schnell und unkompliziert zu sein.
Kann die Bandbreite oder Funktionalität des Oszilloskops nachträglich erweitert werden?
Das RTM 3000 ist Teil einer modularen Serie, was bedeutet, dass bestimmte Funktionen und sogar die Bandbreite in vielen Fällen nachträglich durch Lizenz-Upgrades oder Hardware-Module erweitert werden können, um den sich ändernden Anforderungen Ihrer Projekte gerecht zu werden.
Welche Art von Tastköpfen werden typischerweise mit diesem Oszilloskop verwendet?
Für die 1-GHz-Bandbreite und die hohe Abtastrate werden in der Regel hochqualitative passive Tastköpfe mit geringer Eingangskapazität oder aktive Tastköpfe empfohlen, um eine maximale Signalintegrität zu gewährleisten. Spezifische Tastkopfanforderungen hängen von der Anwendung und den zu messenden Signalpegeln ab.
