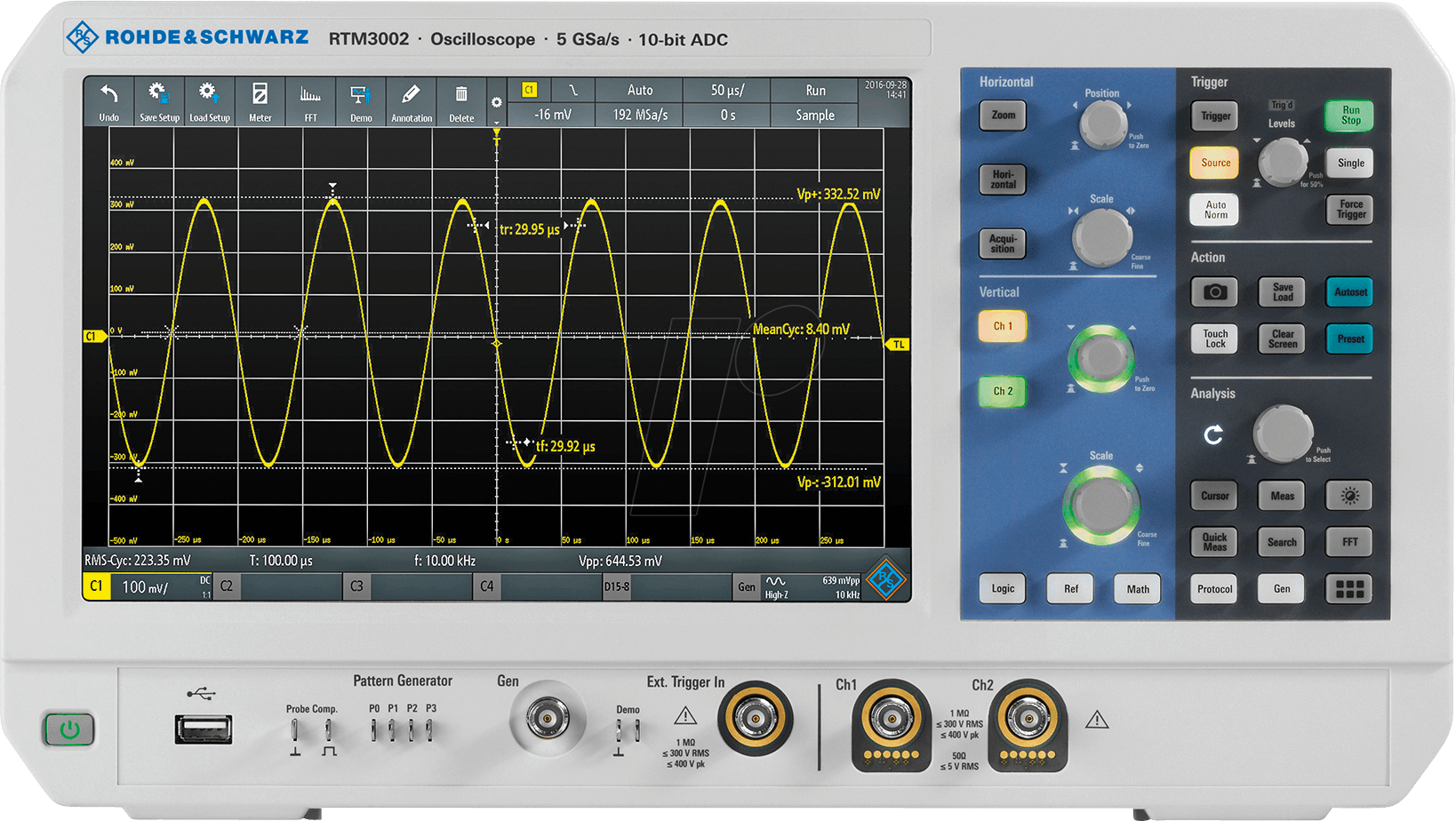

Präzision und Leistung für anspruchsvolle Entwicklungsaufgaben: Das RTM 3K 102M Mixed-Signal-Oszilloskop
Das RTM 3K 102M – Mixed-Signal-Oszilloskop RTM 3000 mit 1 GHz Bandbreite und 2 Kanälen ist die ideale Lösung für Ingenieure und Techniker, die komplexe elektronische Schaltungen analysieren und debuggen müssen. Es schließt die Lücke zwischen der reinen Signalintegrität und der detaillierten Analyse digitaler Signale, was es zu einem unverzichtbaren Werkzeug in der modernen Embedded-Entwicklung, Automotive-Elektronik und für generelle Messaufgaben macht.
Überlegene Analyse durch Mixed-Signal-Fähigkeiten
Standard-Oszilloskope stoßen oft an ihre Grenzen, wenn es um die gleichzeitige Betrachtung analoger und digitaler Signale geht. Das RTM 3K 102M zeichnet sich durch seine integrierten Mixed-Signal-Fähigkeiten aus, die es ermöglichen, bis zu 16 digitale Kanäle parallel zu den zwei analogen Kanälen zu erfassen. Dies ist entscheidend, um zeitlich korrelierte Ereignisse zwischen analogen Messungen und digitalen Steuerungs- oder Kommunikationssignalen zu verstehen. Die hohe Bandbreite von 1 GHz und die fortschrittlichen Triggerfunktionen des RTM 3000 ermöglichen die genaue Erfassung auch von schnellen Signalen und komplexen Protokollen, was es zu einer überlegenen Wahl gegenüber reinen Analog- oder Standard-Digital-Oszilloskopen macht.
Kernkompetenzen und Leistungsparameter
Das RTM 3K 102M bietet eine herausragende Leistung für eine Vielzahl von Messanforderungen:
- Hohe Bandbreite für Detailgenauigkeit: Mit 1 GHz Bandbreite erfasst das Oszilloskop auch hochfrequente Signale mit bemerkenswerter Präzision, was für die Fehlersuche in modernen digitalen Systemen unerlässlich ist.
- Zwei analoge Kanäle: Ermöglicht die simultane Analyse zweier unterschiedlicher analoger Signalpfade, ideal für die Untersuchung von Differenzsignalen oder die Korrelation von zwei Messpunkten.
- Integrierte Mixed-Signal-Analyse: Die Unterstützung von bis zu 16 digitalen Kanälen (optional) erlaubt die gleichzeitige Erfassung und Analyse analoger und digitaler Signale, was die Diagnose komplexer Systeme revolutioniert.
- Hohe Abtastrate: Die maximale Abtastrate von 5 GSa/s pro Kanal sorgt für eine feine Auflösung der Signale und minimiert Aliasing-Effekte.
- Großer vertikaler Bereich: Mit einer Auflösung von 8 Bit und einer Empfindlichkeit von 1 mV/div bis 10 V/div können auch kleine Signalunterschiede präzise erfasst und analysiert werden.
- Umfangreiche Triggerfunktionen: Intuitive und leistungsstarke Triggeroptionen, einschließlich Flankentrigger, Pulsbreitentrigger, Pegel- und Fenster-Trigger, erleichtern das Auffinden spezifischer Signalereignisse.
- Erweiterte Trigger für digitale Signale: Spezielle Trigger für serielle Busprotokolle wie I2C, SPI, UART (optional) ermöglichen die schnelle Isolierung von Fehlern in Kommunikationsschnittstellen.
- Intuitive Bedienung: Ein großzügiges Touch-Display und eine klar strukturierte Benutzeroberfläche sorgen für eine effiziente Bedienung und schnelle Einarbeitung.
Technische Spezifikationen im Detail
Die folgende Tabelle gibt einen Überblick über die wichtigsten technischen Merkmale des RTM 3K 102M:
| Merkmal | Spezifikation |
|---|---|
| Modell | RTM 3K 102M |
| Gerätetyp | Mixed-Signal-Oszilloskop |
| Analoge Bandbreite | 1 GHz |
| Anzahl analoger Kanäle | 2 |
| Maximale Abtastrate (pro Kanal) | 5 GSa/s |
| Speicher (pro Kanal) | Qualitativ hochwertig, zur detaillierten Signalerfassung |
| Vertikale Auflösung | 8 Bit |
| Empfindlichkeit | 1 mV/div bis 10 V/div |
| Trigger-Modi | Flanke, Pulsbreite, Video, Logik, Serial Bus (optional) |
| Digitale Kanäle (optional) | Bis zu 16 |
| Display | Hochauflösendes Touch-Display |
| Schnittstellen | USB, LAN, (optional: GPIB) |
| Stromversorgung | Netzbetrieb |
| Abmessungen (B x H x T) | Ca. 350 mm x 200 mm x 150 mm (Gerätetypische Abmessungen) |
| Gewicht | Ca. 3 kg (Gerätetypisches Gewicht) |
Anwendungsbereiche und Einsatzszenarien
Das RTM 3K 102M ist ein vielseitiges Instrument, das in zahlreichen anspruchsvollen Anwendungsbereichen eingesetzt wird:
- Embedded-System-Entwicklung: Ideal zur Analyse von Mikrocontroller-Signalen, Kommunikationsprotokollen (SPI, I2C, UART) und der Synchronisation von analogen und digitalen Komponenten.
- Automotive-Elektronik: Zur Untersuchung von Bussystemen wie CAN, LIN oder FlexRay, sowie zur Analyse von Steuergerätesignalen und Sensordaten.
- Leistungselektronik: Zur präzisen Messung von Schaltvorgängen, Verzerrungen und Effizienz in Stromversorgungen und Umrichtern.
- Forschung und Entwicklung: Für grundlegende und fortgeschrittene Messtechnikanwendungen in Forschungseinrichtungen und Universitäten.
- Fehlerdiagnose und Debugging: Schnelles und effizientes Auffinden von Signalfehlern, Timing-Problemen und unerwartetem Verhalten in komplexen Schaltungen.
Fortschrittliche Trigger- und Analysefunktionen
Die Leistungsfähigkeit des RTM 3K 102M wird durch seine intelligenten Trigger- und Analysefunktionen maßgeblich bestimmt. Neben den klassischen Triggerarten wie Flanke, Pulsbreite und Pegel, bietet das Oszilloskop erweiterte Triggeroptionen, die speziell auf die Bedürfnisse moderner Entwicklungen zugeschnitten sind. Insbesondere die Fähigkeit, digitale Signale mit hoher Auflösung und präzisem Timing zu erfassen und zu analysieren, ermöglicht die Isolierung von Fehlern in komplexen seriellen Kommunikationsprotokollen. Diese Funktionalität, oft nur in deutlich teureren Geräten zu finden, positioniert das RTM 3K 102M als eine kosteneffiziente und leistungsstarke Lösung für Profis.
Benutzerfreundlichkeit und Bedienkomfort
Ein Oszilloskop muss nicht nur leistungsstark sein, sondern auch intuitiv bedienbar, um im hektischen Entwicklungsalltag Effizienz zu gewährleisten. Das RTM 3K 102M verfügt über ein großes, hochauflösendes Touch-Display, das eine direkte Interaktion mit den Signalen und Einstellungen ermöglicht. Die Benutzeroberfläche ist klar strukturiert und logisch aufgebaut, sodass Anwender schnell auf die benötigten Funktionen zugreifen können. Dedizierte Tasten für häufig genutzte Funktionen und eine übersichtliche Menüführung minimieren die Einarbeitungszeit und steigern die Produktivität.
Konnektivität und Erweiterbarkeit
Moderne Test- und Messgeräte müssen sich nahtlos in bestehende Laborumgebungen integrieren lassen. Das RTM 3K 102M bietet vielfältige Anschlussmöglichkeiten, darunter USB für die Datenspeicherung und Anbindung an PCs, sowie Ethernet (LAN) für die Fernsteuerung und Netzwerkintegration. Diese Konnektivitätsoptionen erleichtern die Dokumentation von Messergebnissen, die Automatisierung von Testroutinen und die Einbindung in größere Messsysteme. Die optionale Erweiterbarkeit um digitale Kanäle unterstreicht die zukunftssichere Ausrichtung des Geräts.
FAQ – Häufig gestellte Fragen zu RTM 3K 102M – Mixed-Signal-Oszilloskop RTM 3000, 1 GHz, 2 Kanäle
Welche Art von Signalen kann das RTM 3K 102M analysieren?
Das RTM 3K 102M ist ein Mixed-Signal-Oszilloskop und kann sowohl analoge als auch digitale Signale analysieren. Es bietet 2 analoge Kanäle mit einer Bandbreite von 1 GHz und kann optional bis zu 16 digitale Kanäle gleichzeitig erfassen und analysieren.
Ist das Oszilloskop für die Analyse schneller digitaler Signale geeignet?
Ja, mit einer hohen Abtastrate von 5 GSa/s pro Kanal und der Fähigkeit zur Erfassung von bis zu 16 digitalen Kanälen eignet sich das RTM 3K 102M hervorragend für die Analyse schneller digitaler Signale und die Untersuchung von Timing-Beziehungen.
Welche seriellen Protokolle kann das RTM 3K 102M dekodieren?
Optional bietet das RTM 3K 102M Dekodierungsfunktionen für gängige serielle Protokolle wie I2C, SPI und UART. Dies ermöglicht die schnelle Isolierung und Analyse von Fehlern in Kommunikationsschnittstellen.
Wie groß ist der vertikale Messbereich und die Auflösung?
Das Oszilloskop verfügt über eine vertikale Auflösung von 8 Bit und eine Empfindlichkeit, die von 1 mV/div bis 10 V/div reicht, was die präzise Erfassung auch sehr kleiner Signalunterschiede ermöglicht.
Ist die Bedienung des Oszilloskops intuitiv?
Ja, das RTM 3K 102M verfügt über ein großes Touch-Display und eine übersichtliche Benutzeroberfläche, die eine intuitive Bedienung und schnellen Zugriff auf alle Funktionen ermöglicht.
Welche Anschlussmöglichkeiten bietet das Gerät?
Das Gerät bietet Standardanschlüsse wie USB und LAN für Datentransfer und Fernsteuerung. Zusätzliche Schnittstellen sind optional erhältlich.
Für wen ist das RTM 3K 102M ideal?
Das RTM 3K 102M ist ideal für Ingenieure, Techniker und Forscher, die in Bereichen wie Embedded-System-Entwicklung, Automotive-Elektronik, Leistungselektronik oder allgemeiner Elektronikentwicklung tätig sind und eine leistungsstarke, präzise und vielseitige Lösung zur Signaldiagnose benötigen.
