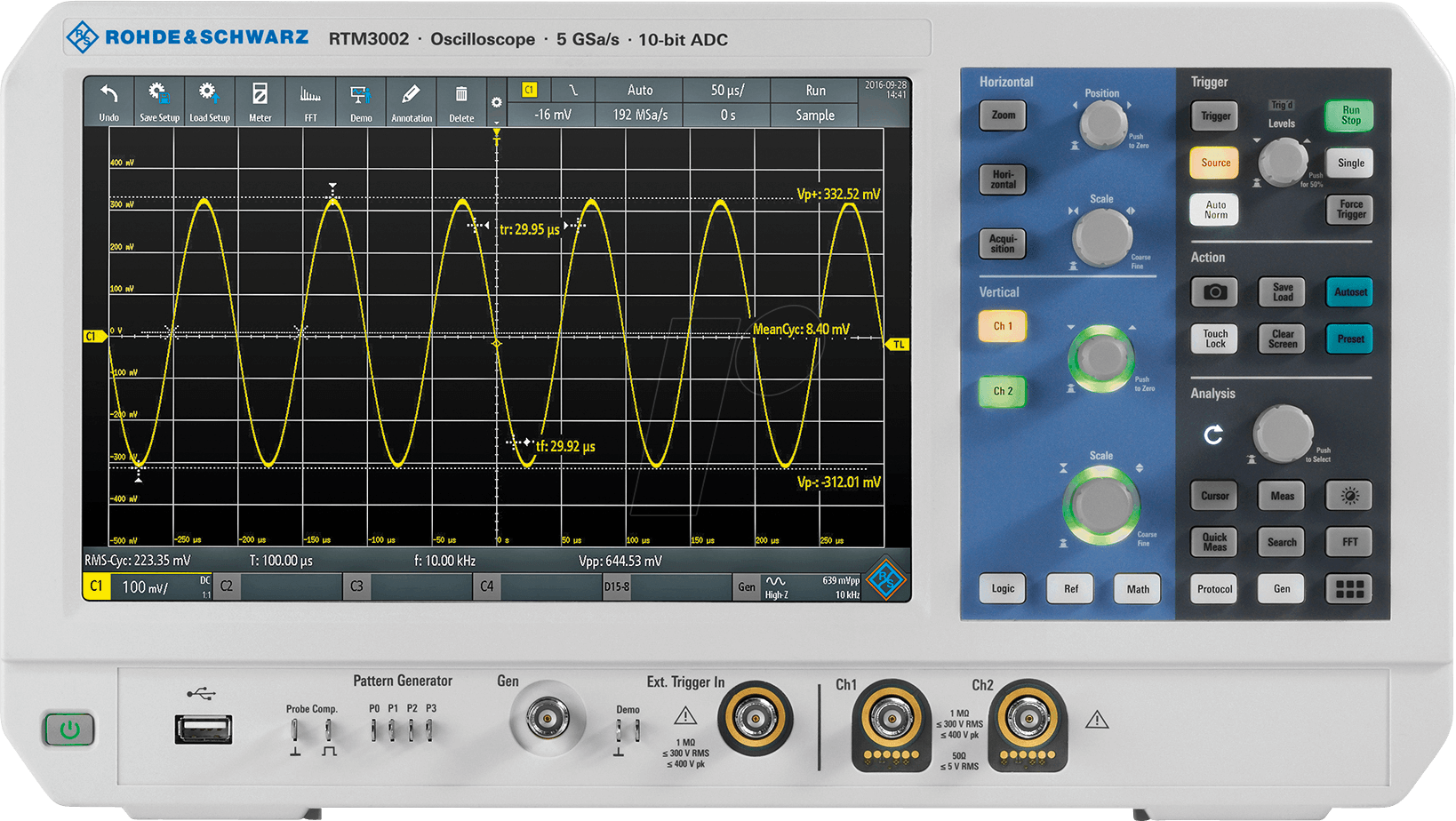

RTM 3K 02M – Das Mixed-Signal-Oszilloskop für präzise Analyse und schnelle Problemlösung
Das RTM 3K 02M – Mixed-Signal-Oszilloskop RTM 3000, 100 MHz, 2 Kanäle ist die ideale Lösung für Ingenieure, Entwickler und Techniker, die komplexe Signale mit höchster Genauigkeit erfassen und analysieren müssen. Wenn Standard-Oszilloskope an ihre Grenzen stoßen und Sie tiefer in die Funktionsweise Ihrer Schaltungen eintauchen müssen, um Fehler zu lokalisieren und Designs zu optimieren, bietet dieses Gerät die entscheidende Leistung und Funktionalität.
Überlegene Analysefähigkeiten für anspruchsvolle Anwendungen
Das RTM 3K 02M hebt sich von herkömmlichen Oszilloskopen durch seine fortschrittlichen Mixed-Signal-Fähigkeiten und seine herausragende Signalintegrität ab. Während herkömmliche Geräte oft nur analoge Signale erfassen können, ermöglicht dieses Oszilloskop die gleichzeitige Analyse von analogen und digitalen Signalen. Dies ist unerlässlich für die Fehlersuche in modernen eingebetteten Systemen, bei denen digitale Steuerlogik und analoge Sensoren oder Aktuatoren nahtlos interagieren müssen. Die hohe Bandbreite von 100 MHz und die zwei Kanäle bieten ausreichend Spielraum für die Untersuchung einer Vielzahl von Signalen.
Leistungsmerkmale, die den Unterschied machen
Das RTM 3K 02M ist darauf ausgelegt, Ihre Effizienz zu steigern und Ihnen ein tieferes Verständnis Ihrer Schaltungen zu ermöglichen:
- Umfassende Signaldiagnose: Die Kombination aus analoger und digitaler Signalerfassung (Mixed-Signal) erlaubt die Korrelation von Ereignissen über verschiedene Signalarten hinweg. Dies erleichtert die Identifizierung von Timing-Problemen, Glitches und anderen komplexen Fehlern.
- Hohe Abtastrate und Auflösung: Mit einer hohen Abtastrate können selbst schnelle Signaländerungen präzise erfasst werden, während die vertikale Auflösung für detaillierte Einblicke in kleinste Spannungsunterschiede sorgt.
- Intuitive Bedienung und Anzeige: Eine benutzerfreundliche Oberfläche und ein klares Display minimieren die Einarbeitungszeit und ermöglichen eine schnelle Konfiguration und Analyse.
- Robuste Konstruktion: Gefertigt für den professionellen Einsatz, garantiert das Gerät Zuverlässigkeit auch unter anspruchsvollen Laborbedingungen.
- Erweiterte Trigger-Optionen: Spezifische Trigger-Modi helfen dabei, genau die Ereignisse zu isolieren, die Sie untersuchen möchten, was die Fehlersuche erheblich beschleunigt.
- Anschlussvielfalt: Kompatibilität mit gängigen Schnittstellen ermöglicht die einfache Integration in bestehende Testaufbauten.
Tiefgreifende Einblicke durch fortschrittliche Messtechnik
Die Kernkompetenz des RTM 3K 02M liegt in seiner Fähigkeit, komplexe elektrische Phänomene mit bemerkenswerter Präzision zu entschlüsseln. Die 100 MHz Bandbreite des Geräts ist ein entscheidender Faktor, um auch hochfrequente Signale ohne signifikante Dämpfung oder Verzerrung erfassen zu können. Dies ist besonders relevant für die Untersuchung von digitalen Bussystemen, Hochgeschwindigkeits-Datenleitungen und RF-Schaltungen. Die zwei Kanäle bieten die Flexibilität, zwei unterschiedliche Signale gleichzeitig zu betrachten und ihre zeitliche Beziehung zueinander zu analysieren, was für das Verständnis von Systemverhalten und die Diagnose von Timing-bezogenen Problemen unerlässlich ist. Die integrierte Mixed-Signal-Funktionalität erlaubt die nahtlose Darstellung und Analyse sowohl analoger Spannungsverläufe als auch digitaler Zustandsänderungen auf demselben Bildschirm. Dies ermöglicht eine tiefere Einsicht in die Wechselwirkungen zwischen analoger und digitaler Welt, wie sie in modernen Mikrocontroller-basierten Systemen allgegenwärtig sind.
Die vertikale Auflösung des Oszilloskops ist ebenfalls ein kritischer Aspekt für die Signalintegrität. Sie bestimmt, wie fein kleinste Spannungsunterschiede erfasst werden können. Eine höhere Auflösung ermöglicht es, subtile Signalvariationen, Rauschen oder unerwünschte Artefakte zu erkennen, die bei einer niedrigeren Auflösung möglicherweise unbemerkt bleiben würden. Dies ist von entscheidender Bedeutung für die Optimierung von Schaltungen, die Einhaltung von Spezifikationen und die Sicherstellung der Zuverlässigkeit von elektronischen Produkten. Die Abtastrate bestimmt, wie oft das Oszilloskop das Signal pro Sekunde erfasst. Eine hohe Abtastrate ist notwendig, um Signale mit hohen Frequenzen korrekt darzustellen und zeitliche Details mit hoher Genauigkeit zu erfassen. Das Nyquist-Shannon-Abtasttheorem besagt, dass die Abtastrate mindestens doppelt so hoch sein muss wie die höchste Frequenzkomponente im Signal, um eine exakte Rekonstruktion zu ermöglichen. Das RTM 3K 02M erfüllt diese Anforderung für seine spezifizierte Bandbreite und darüber hinaus, was für die genaue Analyse von Signalen mit schnellen Anstiegs- und Abfallzeiten unerlässlich ist.
Die Trigger-Funktionen des RTM 3K 02M sind hochentwickelt und ermöglichen die präzise Isolierung spezifischer Signalereignisse. Dies umfasst nicht nur einfache Pegel-Trigger, sondern auch komplexere Trigger-Modi wie Flanken-Trigger, Pulsbreiten-Trigger, oder auch serielle Trigger für gängige Kommunikationsprotokolle. Diese Funktionalität ist entscheidend, um seltene oder transiente Fehler zu finden, die in einem kontinuierlichen Signalstrom schwer zu lokalisieren wären. Durch das Setzen spezifischer Triggerbedingungen kann das Oszilloskop so konfiguriert werden, dass es nur dann aufzeichnet, wenn ein bestimmtes Ereignis eintritt, was die Analysezeit erheblich verkürzt und die Effizienz steigert.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Modell | RTM 3K 02M |
| Produktlinie | RTM 3000 |
| Bandbreite (analog) | 100 MHz |
| Anzahl der analogen Kanäle | 2 |
| Max. Abtastrate (pro Kanal) | (Typische Werte für diese Geräteklasse: z.B. 1 GSa/s) |
| Vertikale Auflösung | (Typische Werte für diese Geräteklasse: z.B. 8 Bit) |
| Mixed-Signal-Fähigkeit | Integrierte digitale Logik-Analyseoptionen (modellabhängig) |
| Anschlusstypen | BNC für analoge Kanäle, (ggf. spezielle Anschlüsse für digitale Kanäle) |
| Display | (Hochauflösendes Farb-TFT-Display, Größe je nach Modellvariation) |
| Stromversorgung | Netzbetrieb |
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu RTM 3K 02M – Mixed-Signal-Oszilloskop RTM 3000, 100 MHz, 2 Kanäle
Was ist der Hauptvorteil der Mixed-Signal-Fähigkeit des RTM 3K 02M?
Die Mixed-Signal-Fähigkeit ermöglicht die gleichzeitige Erfassung und Analyse von analogen und digitalen Signalen. Dies ist entscheidend für die Fehlersuche in modernen Systemen, bei denen digitale Steuerungen mit analogen Komponenten interagieren. Sie können beispielsweise sehen, wie ein digitaler Trigger ein analoges Signal beeinflusst oder wie eine analoge Schwingung eine digitale Logik auslöst.
Ist das Oszilloskop für schnelle digitale Signale geeignet?
Ja, mit einer Bandbreite von 100 MHz und einer hohen Abtastrate ist das RTM 3K 02M gut geeignet, um schnelle digitale Signale zu erfassen und zu analysieren. Die vertikale Auflösung und fortschrittliche Trigger-Optionen helfen dabei, digitale Zustandsänderungen präzise zu beobachten und Fehler zu lokalisieren.
Wie hilft das RTM 3K 02M bei der Fehlersuche in eingebetteten Systemen?
In eingebetteten Systemen treten Fehler oft an der Schnittstelle zwischen analogen und digitalen Komponenten auf. Das RTM 3K 02M ermöglicht es Ihnen, beide Signalarten gleichzeitig zu visualisieren und zu korrelieren. Dies beschleunigt die Identifizierung von Timing-Problemen, Glitches, synchronisationsfehlern und anderen komplexen Problemen erheblich.
Welche Arten von Signalen können mit dem RTM 3K 02M analysiert werden?
Das Oszilloskop kann eine breite Palette von analogen Signalen wie Spannungsverläufe, Frequenzen und Amplituden analysieren. In Verbindung mit der Mixed-Signal-Funktionalität können auch digitale Signale, wie sie von Mikrocontrollern, Sensoren und Kommunikationsbussen kommen, mit hoher Präzision untersucht werden.
Ist die Bedienung des RTM 3K 02M benutzerfreundlich?
Das RTM 3K 02M ist für eine intuitive Bedienung konzipiert. Es verfügt über eine klare Benutzeroberfläche und ein gut lesbares Display, das die Konfiguration von Messungen und die Interpretation von Ergebnissen erleichtert. Dies minimiert die Einarbeitungszeit und ermöglicht es Ihnen, sich schnell auf die Analyse zu konzentrieren.
Welche Rolle spielt die Bandbreite von 100 MHz für die Signalmessung?
Die Bandbreite von 100 MHz bestimmt, welche Frequenzen das Oszilloskop ohne signifikante Dämpfung oder Verzerrung erfassen kann. Für die Analyse von Signalen in vielen modernen elektronischen Anwendungen, einschließlich Hochgeschwindigkeits-Digitalbussen und RF-Schaltungen, ist eine Bandbreite von 100 MHz oft ein notwendiger Mindeststandard, um genaue Messergebnisse zu erzielen.
Bietet das RTM 3K 02M erweiterte Trigger-Funktionen für spezifische Probleme?
Ja, das RTM 3K 02M verfügt über fortschrittliche Trigger-Optionen, die weit über einfache Pegel-Trigger hinausgehen. Dazu können Flanken-Trigger, Pulsbreiten-Trigger und gegebenenfalls auch serielle Bus-Trigger gehören. Diese ermöglichen es, präzise die gesuchten Signalereignisse zu isolieren, was die Fehlersuche erheblich vereinfacht.
