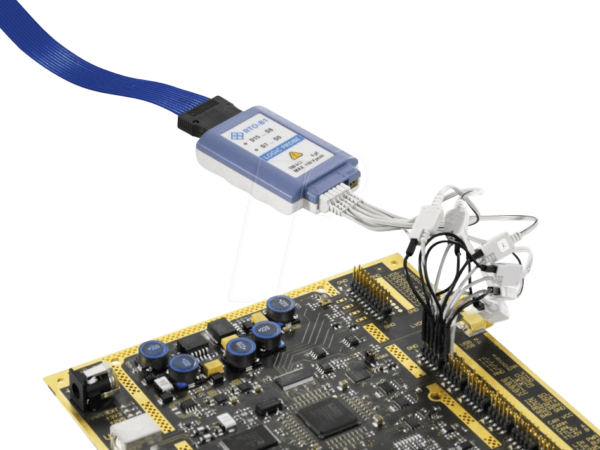

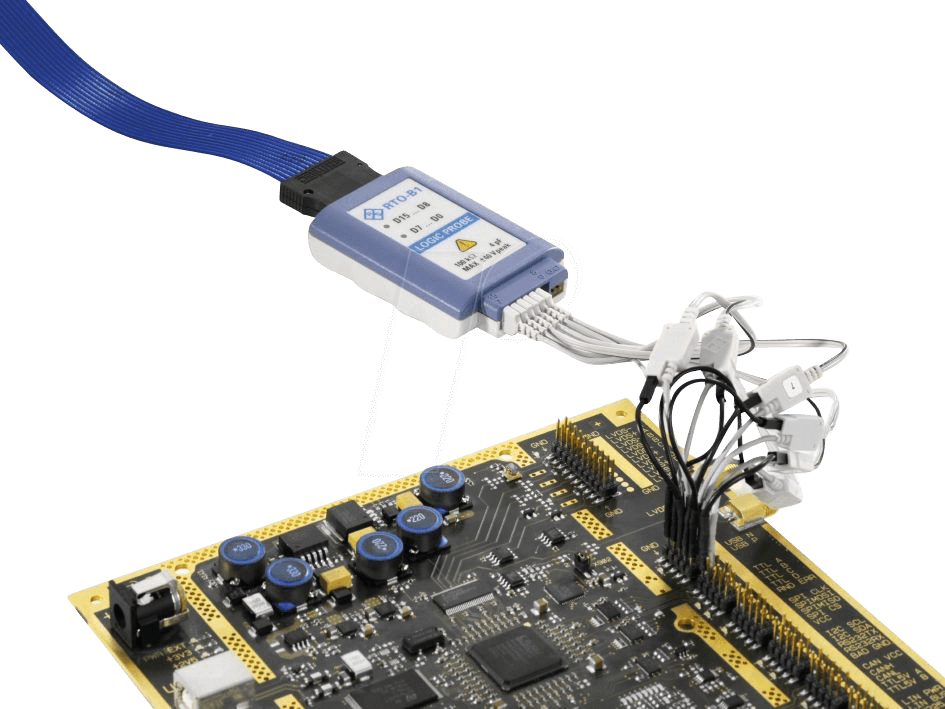

Erweitern Sie Ihre Messmöglichkeiten mit der RTH B1 Erweiterung
Für Ingenieure und Techniker, die anspruchsvolle analoge und digitale Signale analysieren müssen, bietet die RTH B1 Erweiterung eine entscheidende Lösung. Sie schließt die Lücke zwischen reiner Digital-Analyse und der Notwendigkeit, auch komplexe gemischte Signalströme präzise zu erfassen und zu interpretieren, und ist damit unerlässlich für Fehlersuche und Entwicklung in der modernen Elektronik.
Maximale Signalintegrität und Präzision
Die RTH B1 Erweiterung für die RTH-Serie zeichnet sich durch ihre Fähigkeit aus, analoge und digitale Signale nahtlos zu integrieren und dies bei einer Bandbreite von 250 MHz. Dies ermöglicht eine umfassende Charakterisierung von Schaltungen, bei denen beide Signalarten interagieren. Im Gegensatz zu Lösungen, die nur eine Art von Signal isoliert betrachten, bietet die RTH B1 eine ganzheitliche Sicht auf das Systemverhalten, was zu schnelleren und genaueren Diagnosen führt.
Umfassende Vorteile der RTH B1 Erweiterung
- Erweiterte Bandbreite: Mit 250 MHz Bandbreite erfasst die Erweiterung auch schnellere Signalübergänge und feinere Details, die für die Analyse komplexer Schaltungen unerlässlich sind.
- Mixed-Signal-Fähigkeit: Die nahtlose Integration von analogen und digitalen Signalanalysen in einem einzigen Gerät eliminiert die Notwendigkeit mehrerer spezialisierter Instrumente und vereinfacht den Workflow erheblich.
- Erhöhte Auflösung: Die präzise Erfassung und Darstellung von Signalformen ermöglicht die Identifizierung subtiler Anomalien und Fehlerquellen.
- Verbesserte Produktivität: Durch die Kombination von Funktionen und die intuitive Bedienung beschleunigt die RTH B1 den Entwicklungsprozess und reduziert die Zeit für die Fehlersuche.
- Skalierbarkeit: Die Erweiterung ist nahtlos in die bestehende RTH-Serie integrierbar und erweitert deren Funktionalität, ohne dass ein kompletter Austausch der Hardware erforderlich ist.
- Zuverlässige Daten: Die fortschrittliche Messtechnik gewährleistet die Genauigkeit und Reproduzierbarkeit der erfassten Daten, was für kritische Anwendungen unerlässlich ist.
Technische Spezifikationen im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Bandbreite | 250 MHz |
| Signalart | Gemischte Signale (Analog und Digital) |
| Integration | Nahtlose Einbindung in die RTH-Serie |
| Auflösung (Analog) | Hochauflösende ADC-Konvertierung für präzise Messungen |
| Trigger-Funktionen | Erweiterte Trigger-Optionen für komplexe Signalereignisse |
| Anschlussinterface | Speziell entwickelt für die RTH-Serie, gewährleistet stabile Verbindung |
| Stromversorgung | Stromversorgung über die RTH-Basisstation, keine zusätzliche Stromquelle erforderlich |
| Betriebstemperatur | Optimiert für den Einsatz in Labor- und Industriebedingungen |
Tiefergehende Anwendungsgebiete und Vorteile
Die RTH B1 Erweiterung ist mehr als nur ein Add-on; sie ist ein Katalysator für präzisere technische Analysen. In der Entwicklung von Kommunikationssystemen ermöglicht sie die detaillierte Untersuchung von Schnittstellensignalen, bei denen sowohl analoge Trägersignale als auch digitale Datenströme von entscheidender Bedeutung sind. Die 250 MHz Bandbreite erlaubt die genaue Erfassung von Impulsantworten und schnellen Übergängen, die das Verhalten von HF-Schaltkreisen maßgeblich beeinflussen. Für Embedded-Systeme Entwickler bietet die Mixed-Signal-Option die Möglichkeit, Steuerbefehle (digital) und die darauf resultierenden Sensorwerte (analog) zeitgleich und synchron zu analysieren. Dies ist essenziell, um zu verstehen, wie Steueralgorithmen in der Praxis funktionieren und ob unerwünschte Nebeneffekte wie Rauschen oder Überschwingungen auftreten.
Die Fähigkeit, analoge und digitale Domänen simultan zu betrachten, vereinfacht die Fehlersuche auf einer Ebene, die mit separaten Geräten nur mühsam zu erreichen wäre. Stellen Sie sich vor, Sie untersuchen ein Problem mit einem Motorsteuergerät: Die digitale Ansteuerung des Treibers und das analoge Stromsignal zum Motor müssen exakt korreliert werden, um einen Fehler zu lokalisieren. Die RTH B1 macht diese Korrelation intuitiv und datengetrieben möglich. Die hohe Abtastrate und die präzise Zeitbasis sorgen dafür, dass Signalinteraktionen, die im Millisekunden- oder Mikrosekundenbereich stattfinden, exakt abgebildet werden. Dies reduziert die Vermutungsarbeit bei der Fehleranalyse erheblich und beschleunigt die Validierung von Designs.
Die semantische Tiefe der Analyse wird durch die Möglichkeit, detaillierte Trigger-Konfigurationen für beide Signalarten zu setzen, weiter erhöht. So können Sie beispielsweise auf eine bestimmte digitale Sequenz reagieren und gleichzeitig den Zustand eines analogen Sensors mit hoher Auflösung erfassen. Dies ermöglicht das Aufzeichnen von seltenen oder transienten Fehlern, die sonst unentdeckt bleiben würden. Die robuste Konstruktion und die optimierte Schnittstellenanbindung an die RTH-Serie gewährleisten, dass die Erweiterung auch unter anspruchsvollen Umgebungsbedingungen zuverlässig funktioniert.
FAQ – Häufig gestellte Fragen zu RTH B1 – Erweiterung für RTH-Serie, 250 MHz, Mixed-Signal-Option
Was ist der Hauptvorteil der RTH B1 Erweiterung gegenüber Standardlösungen?
Der Hauptvorteil liegt in der nahtlosen und präzisen Erfassung und Analyse sowohl von analogen als auch von digitalen Signalen mit einer Bandbreite von 250 MHz in einem einzigen Gerät. Dies vereinfacht die gleichzeitige Untersuchung von Signalinteraktionen erheblich und steigert die Effizienz bei der Fehlersuche und Entwicklung.
Ist die RTH B1 Erweiterung mit allen RTH-Serienmodellen kompatibel?
Die RTH B1 Erweiterung ist speziell für die nahtlose Integration in die bestehende RTH-Serie konzipiert. Für spezifische Kompatibilitätsfragen mit älteren oder speziellen RTH-Modellen empfehlen wir eine Prüfung der technischen Dokumentation oder die Kontaktaufnahme mit unserem Support.
Wie verbessert die 250 MHz Bandbreite die Analyse?
Die 250 MHz Bandbreite ermöglicht die Erfassung und präzise Darstellung von schnellen Signalübergängen und feinen Signaldetails. Dies ist entscheidend für die Analyse von Hochfrequenzsignalen, schnellen digitalen Datenströmen und komplexen Signalformen, die bei der Entwicklung moderner Elektronik üblich sind.
Welche Arten von Problemen kann ich mit der Mixed-Signal-Option besser lösen?
Sie können Probleme lösen, die das Zusammenspiel von analogen und digitalen Signalen betreffen. Beispiele hierfür sind die Analyse von Kommunikationsprotokollen, das Verhalten von Sensoren in Bezug auf digitale Steuerbefehle, die Untersuchung von Power-Management-Schaltungen oder das Debugging von Embedded-Systemen, bei denen analoge Messwerte von digitalen Steuersignalen beeinflusst werden.
Ist die Installation der RTH B1 Erweiterung kompliziert?
Die Installation ist für Anwender der RTH-Serie unkompliziert gestaltet. Die Erweiterung wird über die dafür vorgesehenen Schnittstellen der RTH-Basisstation angeschlossen und ist in der Regel schnell einsatzbereit. Eine detaillierte Installationsanleitung ist Teil der Produktlieferung.
Was bedeutet „erhöhte Auflösung“ im Kontext der analogen Signalmessung?
Eine höhere Auflösung bei der analogen Signalmessung bedeutet, dass die RTH B1 Erweiterung feinere Spannungsunterschiede und subtilere Signaländerungen erfassen kann. Dies ermöglicht die Identifizierung von Rauschen, Überschwingungen oder anderen kleinen Signalabweichungen, die für das korrekte Funktionieren einer Schaltung kritisch sein können.
Bietet die RTH B1 Erweiterung spezielle Trigger-Funktionen für gemischte Signale?
Ja, die RTH B1 Erweiterung unterstützt erweiterte Trigger-Funktionen, die speziell für die Analyse gemischter Signale entwickelt wurden. Dies ermöglicht das präzise Auslösen von Messungen basierend auf komplexen Kombinationen von analogen und digitalen Signalbedingungen.
