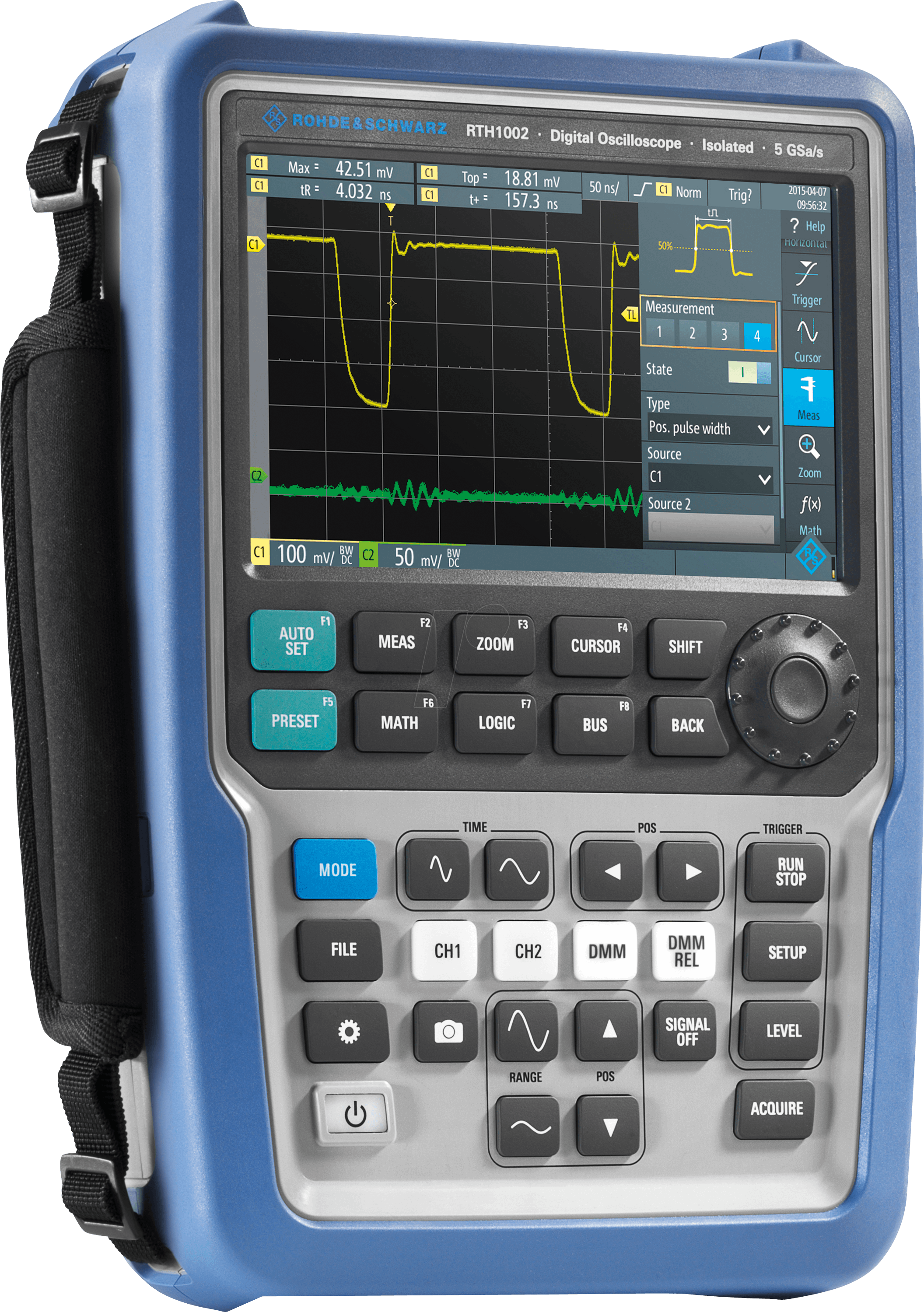

Das RTH 1002 MSO: Ihr Präzisionsinstrument für komplexe Messaufgaben
Für Ingenieure, Techniker und ambitionierte Elektronik-Hobbyisten, die auf präzise Messungen und eine flexible Handhabung angewiesen sind, bietet das RTH 1002 MSO die ideale Lösung. Dieses Handheld-Oszilloskop überbrückt die Lücke zwischen mobiler Flexibilität und leistungsstarker Messtechnik, indem es Ihnen ermöglicht, Schaltungsprobleme schnell und effizient zu diagnostizieren, unabhängig davon, wo Sie sich befinden.
Umfassende Funktionalität in kompakter Bauform
Das RTH 1002 MSO kombiniert die Kernfunktionen eines leistungsstarken Oszilloskops mit denen eines vollwertigen Multimeters in einem einzigen, robusten Gehäuse. Diese Integration reduziert die Notwendigkeit, mehrere Geräte mit sich zu führen, und optimiert Ihre Arbeitsabläufe, insbesondere im Feld oder in beengten Werkstätten. Mit 60 MHz Bandbreite und zwei Kanälen sind Sie bestens gerüstet für die Analyse analoger Signale und die Fehlersuche in einer Vielzahl von elektronischen Systemen.
Intelligente Analysefunktionen für effiziente Diagnostik
Entscheidend für die überlegene Leistung des RTH 1002 MSO sind seine intelligenten Analysefunktionen, die weit über die Fähigkeiten einfacher Oszilloskope hinausgehen. Die integrierte Logikanalysator-Funktion (MSO – Mixed Signal Oscilloscope) ermöglicht die gleichzeitige Darstellung und Analyse von analogen und digitalen Signalen, was besonders bei der Fehlersuche in modernen, gemischten Schaltungen unerlässlich ist. Die intuitive Benutzeroberfläche und die vielfältigen Trigger-Optionen erleichtern das Einfangen spezifischer Signalereignisse und die Isolierung von Störungen.
Vorteile auf einen Blick
- Leistungsstarke Messtechnik: Mit 60 MHz Bandbreite und 2 analogen Kanälen für detaillierte Signalanalysen.
- Integrierter Logikanalysator: Erlaubt die gleichzeitige Erfassung und Analyse analoger und digitaler Signale.
- Vielseitiges Multimeter: Umfasst Funktionen wie Spannungsmessung, Strommessung, Widerstandsmessung und Durchgangsprüfung.
- Intuitive Bedienung: Ein klares Display und einfach zugängliche Bedienelemente für eine schnelle Einarbeitung und effiziente Nutzung.
- Robuste Bauweise: Entwickelt für den Einsatz unter anspruchsvollen Bedingungen, ideal für den Außendienst und industrielle Umgebungen.
- Hohe Mobilität: Kompaktes und leichtes Handheld-Design für einfache Mitnahme und flexible Einsatzmöglichkeiten.
- Umfangreiche Trigger-Optionen: Präzises Einfangen von Signalereignissen, einschließlich Flanken-, Pulsbreiten- und Video-Trigger.
Technische Spezifikationen und Aufbau
Das RTH 1002 MSO wurde entwickelt, um eine optimale Balance zwischen Leistung, Benutzerfreundlichkeit und Robustheit zu bieten. Die hochwertigen Komponenten gewährleisten präzise Messergebnisse, während das ergonomische Design eine komfortable Handhabung auch bei längeren Einsätzen ermöglicht. Die Geräte sind so konzipiert, dass sie den täglichen Anforderungen im professionellen Umfeld standhalten.
| Merkmal | Details |
|---|---|
| Bandbreite | 60 MHz |
| Kanäle | 2 analoge Kanäle + 8 digitale Kanäle (MSO) |
| Abtastrate (analog) | Bis zu 250 MSa/s |
| Speichertiefe (pro Kanal) | Bis zu 12k Punkte |
| Vertikale Empfindlichkeit | 5 mV/div bis 100 V/div |
| Horizontale Zeitbasis | 5 ns/div bis 50 s/div |
| Multimeter-Funktionen | Spannung (AC/DC), Strom (AC/DC), Widerstand, Kapazität, Diodentest, Durchgangsprüfung |
| Anzeige | 3.5 Zoll Farb-TFT-LCD (320 x 240 Pixel) |
| Stromversorgung | Wiederaufladbarer Lithium-Ionen-Akku oder Netzteil |
| Konnektivität | USB (für Datenübertragung und Firmware-Updates) |
Anwendungsbereiche und Einsatzmöglichkeiten
Das RTH 1002 MSO ist ein unverzichtbares Werkzeug für eine breite Palette von Anwendungen. Von der Entwicklung und Prüfung von Embedded-Systemen, über die Fehlersuche in Kommunikationsgeräten bis hin zur Instandhaltung von Industrieanlagen – seine Vielseitigkeit macht es zu einer erstklassigen Wahl. Die Fähigkeit, sowohl analoge als auch digitale Signale simultan zu analysieren, ist ein entscheidender Vorteil bei der Diagnose komplexer Schaltungen, die sowohl Mikrocontroller als auch analoge Sensoren umfassen.
Umfassendes Multimeter für Ihre täglichen Messanforderungen
Neben seiner leistungsstarken Oszilloskop-Funktionalität bietet das RTH 1002 MSO ein integriertes Multimeter, das für die meisten gängigen Messaufgaben ausgelegt ist. Dies umfasst präzise Messungen von Gleich- und Wechselspannungen, Stromstärken, Widerständen und Kapazitäten. Die einfache Umschaltung zwischen den Betriebsarten und die klare Anzeige der Messwerte machen das Multimeter zu einem wertvollen Bestandteil des Gesamtpakets, das Ihnen hilft, Ihren Werkzeugkasten zu optimieren und Zeit zu sparen.
Benutzerfreundlichkeit und Ergonomie
Die Entwickler des RTH 1002 MSO haben großen Wert auf eine intuitive Bedienung und eine angenehme Handhabung gelegt. Das klare Farbdisplay mit hoher Auflösung liefert detaillierte Waveforms und Messwerte, während die gut angeordneten Tasten und Drehregler eine schnelle Anpassung der Einstellungen ermöglichen. Das robuste Gehäuse liegt gut in der Hand und ist so konzipiert, dass es auch bei längerem Einsatz ermüdungsfreies Arbeiten ermöglicht. Die integrierte Akkulaufzeit gewährleistet eine flexible Nutzung, auch ohne direkten Netzstromanschluss.
Präzise Trigger-Funktionen für jede Messaufgabe
Die Effektivität eines Oszilloskops hängt maßgeblich von seinen Trigger-Fähigkeiten ab. Das RTH 1002 MSO bietet eine umfassende Palette an Trigger-Modi, darunter Flanken-Trigger (steigend/fallend), Pulsbreiten-Trigger und Auto-Trigger. Diese Funktionen ermöglichen es Ihnen, selbst kurzzeitige oder sich wiederholende Signalereignisse präzise zu erfassen und zu analysieren. Dies ist besonders wichtig bei der Diagnose von Taktsignalen, Datenströmen oder synchronen Impulsen, wo ein präzises Timing entscheidend ist.
Erweiterte Analysewerkzeuge für tiefere Einblicke
Über die grundlegende Signalvisualisierung hinaus bietet das RTH 1002 MSO Funktionen zur weiterführenden Signalverarbeitung. Messungen wie Spitze-zu-Spitze-Wert, Mittelwert, Frequenz und Periode können direkt am Gerät durchgeführt werden, was Ihnen eine schnelle Einschätzung der Signalparameter ermöglicht. Die Möglichkeit, Wellenformen aufzuzeichnen und zu speichern, erleichtert den Vergleich von Messungen oder die Dokumentation von Messergebnissen.
Robustheit und Zuverlässigkeit für den professionellen Einsatz
In industriellen Umgebungen und im Außendienst ist Langlebigkeit von größter Bedeutung. Das RTH 1002 MSO ist nach hohen Standards gefertigt und verfügt über ein robustes Gehäuse, das Schutz vor Stößen und Umwelteinflüssen bietet. Diese Zuverlässigkeit stellt sicher, dass das Gerät auch unter anspruchsvollen Bedingungen zuverlässig funktioniert und Ihnen konstante Messergebnisse liefert, auf die Sie sich verlassen können.
FAQ – Häufig gestellte Fragen zu RTH 1002 MSO – Handheld-Oszilloskop RTH1002, 60 MHz, 2 Kanäle, Multimeter
Was ist der Hauptvorteil des RTH 1002 MSO gegenüber einem reinen Oszilloskop?
Der Hauptvorteil liegt in der Integration von Oszilloskop-, Logikanalysator- und Multimeter-Funktionen in einem einzigen, portablen Gerät. Dies reduziert die Anzahl der mitzuführenden Instrumente und vereinfacht den Workflow, insbesondere bei komplexen Schaltungsanalysen, die sowohl analoge als auch digitale Aspekte betreffen.
Für welche Zielgruppe ist das RTH 1002 MSO am besten geeignet?
Das Gerät ist ideal für Ingenieure, Techniker, Service-Personal und fortgeschrittene Elektronik-Hobbyisten, die eine vielseitige und mobile Lösung für die Diagnose, Prüfung und Fehlersuche in elektronischen Schaltungen benötigen.
Kann ich mit dem RTH 1002 MSO digitale Signale analysieren?
Ja, das RTH 1002 MSO ist ein Mixed Signal Oscilloscope (MSO) und verfügt über 8 digitale Kanäle zusätzlich zu den 2 analogen Kanälen, was die gleichzeitige Analyse von analogen und digitalen Signalen ermöglicht.
Wie lange ist die Akkulaufzeit des Geräts?
Die Akkulaufzeit variiert je nach Nutzung, aber das Gerät ist für eine lange Betriebsdauer ausgelegt, um auch längere Einsätze ohne Netzstrom zu ermöglichen. Genaue Angaben zur spezifischen Akkulaufzeit finden Sie in den technischen Datenblättern.
Ist das RTH 1002 MSO für den Einsatz in rauen Umgebungen geeignet?
Ja, das Gerät ist robust konstruiert und für den Einsatz unter typischen Arbeitsbedingungen ausgelegt, einschließlich potenziell rauer Umgebungen, was es für den Außendienst und industrielle Anwendungen geeignet macht.
Bietet das RTH 1002 MSO die Möglichkeit, Messdaten zu speichern und zu übertragen?
Ja, das Gerät verfügt über USB-Konnektivität, die für die Datenübertragung und Firmware-Updates genutzt werden kann. Dies ermöglicht die Speicherung und Analyse von Wellenformen auf einem externen Computer.
Welche Arten von Multimeter-Messungen kann ich mit dem RTH 1002 MSO durchführen?
Das integrierte Multimeter unterstützt eine breite Palette von Messungen, darunter Gleich- und Wechselspannung, Gleich- und Wechselstrom, Widerstand, Kapazität, Diodentest und Durchgangsprüfung.
