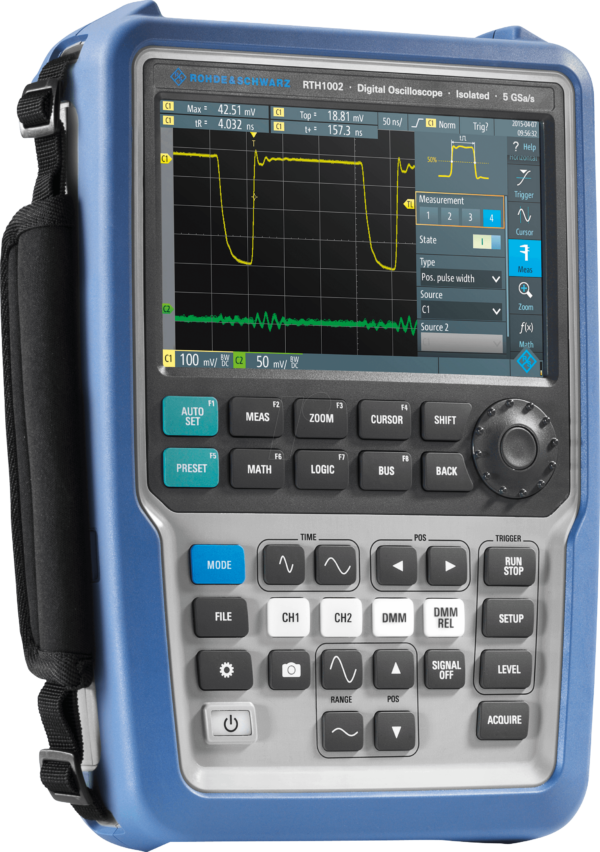

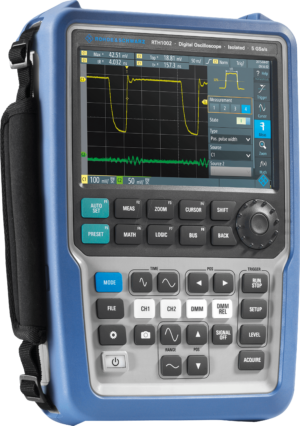

Leistungsstark und Mobil: Das RTH 1002 Handheld-Oszilloskop für Profis
Wenn präzise Signalanalyse und flexible Fehlersuche im Feld unverzichtbar sind, bietet das RTH 1002 Handheld-Oszilloskop mit 60 MHz Bandbreite und zwei Kanälen eine herausragende Lösung. Entwickelt für Elektroingenieure, Servicetechniker und versierte Hobbyisten, die auch unterwegs oder an schwer zugänglichen Orten genaue Messergebnisse benötigen, vereint dieses Gerät die Funktionalität eines hochwertigen Oszilloskops mit der Vielseitigkeit eines digitalen Multimeters in einem robusten, handgeführten Gehäuse. Es adressiert die Notwendigkeit, komplexe elektrische Signale in Echtzeit zu visualisieren und gleichzeitig grundlegende elektrische Parameter zu messen, ohne Kompromisse bei Genauigkeit und Bedienkomfort eingehen zu müssen.
Hervorragende Leistung und Vielseitigkeit
Das RTH 1002 Handheld-Oszilloskop setzt neue Maßstäbe für mobile Messtechnik. Mit einer Bandbreite von 60 MHz und zwei unabhängigen Kanälen ermöglicht es die simultane Erfassung und Analyse von zwei Signalen. Die hohe Abtastrate sorgt für eine detailgetreue Darstellung selbst schneller Signalverläufe. Integriert ist zudem ein leistungsfähiges digitales Multimeter, das eine breite Palette von Messfunktionen wie Spannung, Strom, Widerstand, Durchgang und Diodentest abdeckt. Diese Kombination macht das RTH 1002 zu einem unverzichtbaren Werkzeug für die Diagnose, Wartung und Entwicklung in verschiedensten technischen Bereichen, von der Automobilindustrie über die industrielle Automatisierung bis hin zur Elektronikentwicklung.
Überlegene Einsatzmöglichkeiten und Anwendungsgebiete
Im Vergleich zu herkömmlichen Tischoszilloskopen oder einzelnen Multimetern bietet das RTH 1002 eine unschlagbare Flexibilität. Seine Kompaktheit und die battery-betriebene Funktionalität erlauben den Einsatz direkt an der Messstelle, unabhängig von einer Stromversorgung. Dies ist besonders vorteilhaft bei Außendiensttätigkeiten, in Prüffeldern oder bei Arbeiten an schwer zugänglichen Anlagen. Die intuitive Bedienung und die klaren Anzeigeoptionen ermöglichen auch weniger erfahrenen Anwendern eine schnelle Einarbeitung und effiziente Durchführung von Messungen. Die integrierte Multimeter-Funktion eliminiert die Notwendigkeit, ein separates Messgerät mitzuführen, was sowohl Zeit als auch Kosten spart und den Arbeitsablauf optimiert.
Konstruktion und Handhabung
Das Gehäuse des RTH 1002 wurde für den anspruchsvollen Einsatz konzipiert. Hochwertige Materialien gewährleisten Langlebigkeit und Widerstandsfähigkeit gegenüber Umwelteinflüssen. Die ergonomische Formgebung liegt gut in der Hand und ermöglicht eine komfortable einhändige Bedienung. Tasten und Bedienelemente sind klar angeordnet und taktil gut unterscheidbar, selbst bei Arbeiten mit Handschuhen. Die große, gut ablesbare LCD-Anzeige liefert übersichtliche Darstellungen der gemessenen Signale und Messwerte. Die robuste Bauweise sorgt für Zuverlässigkeit auch unter widrigen Bedingungen.
Präzision in jeder Messung
Die Kernkompetenz des RTH 1002 liegt in seiner Messgenauigkeit. Die hohen Spezifikationen der Oszilloskop-Funktion, wie die Bandbreite von 60 MHz und die vertikale Auflösung, ermöglichen die präzise Erfassung und Analyse von analogen und digitalen Signalen. Ob es um die Überprüfung von PWM-Signalen, die Analyse von Kommunikationsbussen oder die Messung von Störsignalen geht, das RTH 1002 liefert verlässliche Daten. Die integrierten Multimeter-Funktionen zeichnen sich ebenfalls durch ihre Genauigkeit und einen weiten Messbereich aus, was eine umfassende Charakterisierung elektrischer Schaltungen erlaubt.
Benutzerfreundliche Features für Effizienz
Das RTH 1002 ist mit Funktionen ausgestattet, die den Messprozess beschleunigen und vereinfachen. Automessfunktionen passen die Einstellungen intelligent an das eingehende Signal an, während Speicherfunktionen es ermöglichen, wichtige Messergebnisse zu sichern und später abzurufen. Die Möglichkeit, Triggerpunkte präzise zu setzen, hilft bei der Isolierung spezifischer Signalereignisse. Die klare Menüführung und die gut dokumentierte Bedienung unterstützen den Anwender dabei, das volle Potenzial des Geräts auszuschöpfen und komplexe Messaufgaben schnell und effizient zu bewältigen.
Technische Spezifikationen im Detail
Oszilloskop-Funktionen
- Bandbreite: 60 MHz
- Kanäle: 2
- Abtastrate: Bis zu 250 MSa/s (pro Kanal)
- Vertikale Auflösung: 8 Bit
- Eingangskopplung: DC, AC, GND
- Eingangsimpedanz: 1 MΩ ± 2% parallel zu 15pF ± 5pF
- Max. Eingangsspannung: 400V (DC+AC Peak)
- Trigger-Modi: Auto, Normal, Single
- Trigger-Typen: Flankentrigger (steigend/fallend)
- Zeitbasis-Bereich: 5 ns/div bis 100 s/div
Multimeter-Funktionen
- Gleichspannung (DCV): Bis zu 600V
- Wechselspannung (ACV): Bis zu 600V
- Gleichstrom (DCA): Bis zu 10A
- Wechselstrom (ACA): Bis zu 10A
- Widerstand: Bis zu 40 MΩ
- Kapazitätsmessung: Bis zu 100 µF
- Frequenzmessung: Bis zu 10 MHz
- Durchgangsprüfung: Akustisches Signal
- Diodentest: Ja
| Feature | Beschreibung |
|---|---|
| Gehäusematerial | Robuster, stoßfester ABS-Kunststoff mit rutschfester Gummierung für sicheren Halt. |
| Display | Großes, hochauflösendes Farb-LCD-Display für klare Signal- und Messwertdarstellung. |
| Stromversorgung | Integrierter, wiederaufladbarer Lithium-Ionen-Akku für lange Betriebszeiten, optional Netzteilbetrieb. |
| Anschlussmöglichkeiten | Standard-BNC-Anschlüsse für Oszilloskop-Sonden, separate Anschlüsse für Multimeter-Messleitungen. |
| Abmessungen (L x B x H) | Kompakt und ergonomisch, optimiert für Handheld-Anwendung. (Konkrete Maße können je nach Modellvariante leicht abweichen, Fokus liegt auf Mobilität) |
| Betriebstemperatur | Geeignet für eine breite Palette von Umgebungsbedingungen, typisch 0°C bis +40°C. |
| Speicherfunktionen | Interner Speicher für Wellenformen und Einstellungen, USB-Schnittstelle für Datenübertragung auf PC. |
Erweiterte Analysefunktionen
Das RTH 1002 bietet weit mehr als nur einfache Signalanzeige. Fortschrittliche Trigger-Optionen, wie Flankentrigger, ermöglichen die präzise Erfassung von Ereignissen. Die Möglichkeit, Messungen über einen langen Zeitraum zu speichern und später zu analysieren, ist für die Fehlersuche in komplexen Systemen von unschätzbarem Wert. Darüber hinaus ermöglicht die USB-Schnittstelle die einfache Übertragung von Messdaten und Screenshots auf einen Computer für detaillierte Analysen, Dokumentationen und Berichterstattung. Diese Funktionen sind essenziell für Entwicklungsingenieure und Servicetechniker, die tiefgreifende Einblicke in das Verhalten elektrischer Schaltungen benötigen.
Sicherheit und Zuverlässigkeit
Bei der Entwicklung des RTH 1002 wurde größten Wert auf Sicherheit gelegt. Die isolierten Eingangskanäle und der weite Messbereich für Spannung und Strom schützen sowohl den Anwender als auch das zu prüfende Gerät. Die Überspannungs- und Überstromschutzfunktionen der Multimeter-Sektion bieten zusätzliche Sicherheit. Die robuste Konstruktion gewährleistet, dass das Gerät auch im rauen Umfeld einer Baustelle oder Produktionshalle zuverlässig funktioniert.
Optimale Signalintegrität
Die hohe Eingangsimpedanz und die geringe parasitäre Kapazität der Oszilloskop-Eingänge sorgen für eine minimale Beeinflussung des zu messenden Signals. Dies ist entscheidend, um akkurate Messungen, insbesondere bei hochfrequenten Signalen, zu gewährleisten. Die präzise Signalverarbeitung des RTH 1002 liefert Ihnen die Gewissheit, dass Sie die tatsächlichen elektrischen Vorgänge in Ihrer Schaltung sehen und nicht durch das Messgerät verfälschte Ergebnisse.
FAQ – Häufig gestellte Fragen zu RTH 1002 – Handheld-Oszilloskop RTH1002, 60 MHz, 2 Kanäle, Multimeter
Ist das RTH 1002 für den Einsatz im Feld geeignet?
Ja, das RTH 1002 ist explizit als Handheld-Gerät konzipiert und verfügt über einen leistungsfähigen Akku, was es ideal für den mobilen Einsatz im Feld macht. Die robuste Bauweise schützt es zudem vor äußeren Einflüssen.
Welche Arten von Signalen kann das Oszilloskop darstellen?
Das Oszilloskop des RTH 1002 kann eine Vielzahl von analogen und digitalen Signalen bis zu einer Bandbreite von 60 MHz darstellen. Dies umfasst beispielsweise Rechtecksignale, Sinuswellen, Dreieckwellen sowie pulsweitenmodulierte Signale.
Wie unterscheidet sich die Multimeter-Funktion des RTH 1002 von einem reinen Handheld-Multimeter?
Die Multimeter-Funktion des RTH 1002 bietet die gleichen präzisen Messungen wie ein dediziertes Handheld-Multimeter für Spannung, Strom, Widerstand etc., ist aber zusätzlich in ein Oszilloskop integriert. Dies ermöglicht die gleichzeitige Beobachtung des Signalverlaufs und die Messung von Gleich- oder Wechselgrößen, was für die Diagnose komplexer Schaltungen oft unerlässlich ist.
Kann ich mit dem RTH 1002 Signale aufzeichnen und später analysieren?
Ja, das RTH 1002 verfügt über Speicherfunktionen, mit denen Wellenformen und Einstellungen gespeichert werden können. Darüber hinaus ermöglicht die USB-Schnittstelle die Übertragung von Daten auf einen PC zur weiterführenden Analyse und Dokumentation.
Ist das RTH 1002 für den Einsatz in industriellen Umgebungen geeignet?
Aufgrund seiner robusten Bauweise, der präzisen Messfähigkeiten und der Vielzahl an Funktionen ist das RTH 1002 sehr gut für den Einsatz in industriellen Umgebungen zur Diagnose und Wartung von Automatisierungsanlagen, Steuerungen und Maschinen geeignet.
Welche Vorteile bietet die 2-Kanal-Funktion?
Die zwei unabhängigen Kanäle ermöglichen die gleichzeitige Darstellung und den Vergleich von zwei Signalen. Dies ist unerlässlich, um beispielsweise das Zusammenspiel verschiedener Komponenten in einer Schaltung zu analysieren oder die Phasenbeziehung zwischen zwei Signalen zu überprüfen.
Wie einfach ist die Bedienung des Geräts?
Das RTH 1002 ist auf Benutzerfreundlichkeit ausgelegt. Es verfügt über eine intuitive Menüführung und gut erreichbare Bedienelemente. Automessfunktionen erleichtern die schnelle Einstellung für grundlegende Messungen, während fortgeschrittene Trigger-Optionen erfahrenen Nutzern die volle Kontrolle geben.
