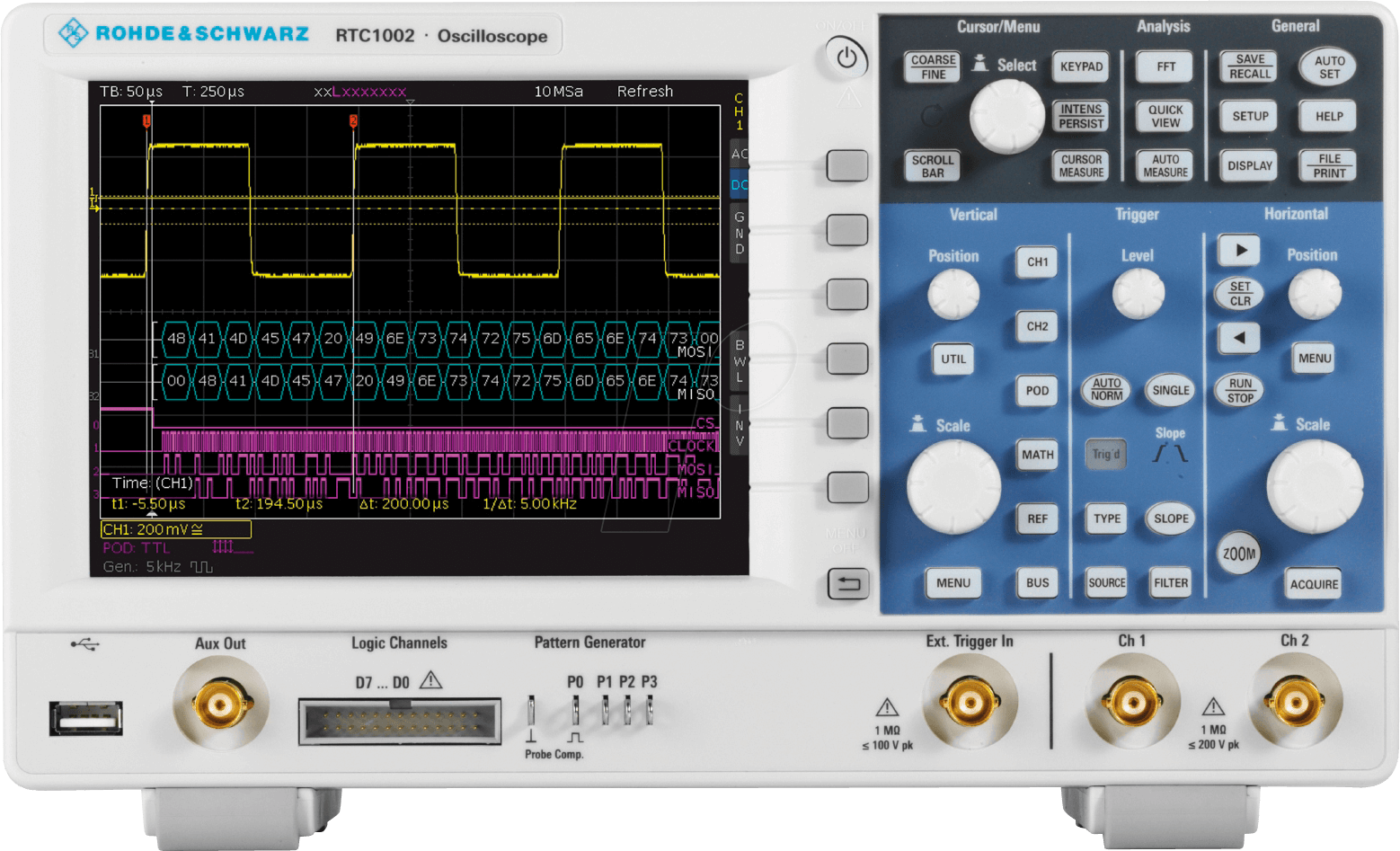

Präzision und Vielseitigkeit: Das RTC 1K 302M Mixed-Signal-Oszilloskop für anspruchsvolle Entwickler
Wenn Sie in der Elektronikentwicklung, der Fehlersuche oder der Analyse komplexer Signale tätig sind, stehen Sie oft vor der Herausforderung, sowohl analoge als auch digitale Signalanteile präzise zu erfassen und zu korrelieren. Das RTC 1K 302M – Mixed-Signal-Oszilloskop RTC 1000 mit seinen 300 MHz Bandbreite und 2 Kanälen wurde entwickelt, um genau diese Lücke zu schließen. Es ist die ideale Lösung für Ingenieure, Techniker und Forscher, die eine leistungsstarke, zuverlässige und intuitive Plattform für die Untersuchung von Mixed-Signal-Schaltungen benötigen, ohne Kompromisse bei der Detailgenauigkeit einzugehen.
Die Überlegenheit des RTC 1K 302M gegenüber Standardlösungen
Herkömmliche Oszilloskope stoßen an ihre Grenzen, wenn es darum geht, die Interaktion zwischen analogen und digitalen Signalen in modernen Schaltungen zu verstehen. Das RTC 1K 302M zeichnet sich durch seine integrierte Mixed-Signal-Fähigkeit aus, die weit über die Möglichkeiten reiner Analog- oder Digitaloszilloskope hinausgeht. Anstatt separate Geräte zu jonglieren oder auf eingeschränkte Funktionalität zurückzugreifen, bietet dieses Oszilloskop eine nahtlose Integration und fortschrittliche Trigger- und Analysefunktionen, die Ihre Produktivität und die Genauigkeit Ihrer Messergebnisse signifikant steigern.
Umfassende Analysefähigkeiten
Das RTC 1K 302M ist nicht nur ein weiteres Oszilloskop; es ist ein vielseitiges Werkzeug, das Ihnen tiefere Einblicke in Ihre Schaltungen ermöglicht. Seine 300 MHz Bandbreite erlaubt die präzise Erfassung von Signalen mit hoher Frequenz, während die 2 Kanäle parallele Messungen ermöglichen. Die integrierte Mixed-Signal-Funktionalität bedeutet, dass Sie digitale Busse wie I2C, SPI oder UART nicht nur erfassen, sondern auch dekodieren und analysieren können, synchronisiert mit Ihren analogen Messungen. Dies beschleunigt die Fehlersuche erheblich, da Sie sofort sehen können, wie digitale Ereignisse analoge Signaländerungen beeinflussen oder umgekehrt.
Hauptvorteile des RTC 1K 302M
- Höchste Signalintegrität: Dank der großzügigen Bandbreite von 300 MHz werden auch schnelle Signalflanken und hochfrequente Komponenten akkurat erfasst, was für die Analyse moderner Schaltungen unerlässlich ist.
- Integrierte Mixed-Signal-Analyse: Die Fähigkeit, analoge und digitale Signale gleichzeitig zu visualisieren und zu analysieren, spart Zeit und minimiert potenzielle Fehlerquellen, die bei der Verwendung mehrerer Instrumente entstehen können.
- Intuitive Bedienung und fortschrittliche Trigger: Eine benutzerfreundliche Oberfläche in Kombination mit leistungsstarken Trigger-Modi (inkl. serieller Dekodierungstrigger) erleichtert die Isolierung spezifischer Ereignisse und die Durchführung komplexer Messungen.
- Umfangreiche Diagnosewerkzeuge: Mit Funktionen wie automatischer Messungen, Masken-Tests und Trendanalysen erhalten Sie schnell und effizient detaillierte Informationen über Ihre Schaltung.
- Hohe Auflösung und Abtastrate: Die hohe vertikale Auflösung und Abtastrate stellen sicher, dass auch kleinste Signalabweichungen und feine Details sichtbar gemacht werden.
- Flexibilität für vielfältige Anwendungen: Ob in der Prototypenentwicklung, im Debugging von Embedded-Systemen, in der Automobil- oder Industrieelektronik – das RTC 1K 302M ist die richtige Wahl.
Technische Spezifikationen im Detail
Das RTC 1K 302M – Mixed-Signal-Oszilloskop RTC 1000 repräsentiert einen bedeutenden Fortschritt in der Messtechnik, indem es eine beeindruckende Kombination aus Leistung, Flexibilität und Benutzerfreundlichkeit bietet. Jede Komponente und Funktion wurde mit dem Ziel optimiert, Ingenieuren ein Werkzeug an die Hand zu geben, das den Anforderungen moderner Elektronikentwicklung gerecht wird.
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | RTC 1K 302M |
| Gerätetyp | Mixed-Signal-Oszilloskop |
| Bandbreite | 300 MHz |
| Anzahl Kanäle | 2 analoge Kanäle + 16 digitale Kanäle |
| Maximale Abtastrate (pro Kanal) | Bis zu 2 GSa/s |
| Speichertiefe (pro Kanal) | Bis zu 128 Mpts |
| Vertikale Auflösung | 8 Bit |
| Empfindlichkeitsbereich (V/div) | 1 mV/div bis 10 V/div |
| Trigger-Typen | Edge, Pulse Width, Video, Logic, Serial (I2C, SPI, UART) |
| Display | Hochauflösender TFT-LCD-Touchscreen (Größe und Auflösung je nach Modellvariante) |
| Konnektivität | USB (Host & Device), LAN (optional) |
| Stromversorgung | Netzadapter (im Lieferumfang enthalten) |
| Betriebstemperatur | 0 °C bis 50 °C |
| Abmessungen (B x H x T) | Hochkompaktes Tischgehäuse für optimierten Platzbedarf im Labor |
| Zertifizierungen | CE, RoHS-konform |
Fortschrittliche Trigger- und Dekodierungsfunktionen
Die wahre Stärke des RTC 1K 302M liegt in seinen intelligenten Trigger- und Dekodierungsfähigkeiten, die weit über die eines Standardoszilloskops hinausgehen. Für Ingenieure, die mit seriellen Kommunikationsprotokollen arbeiten, ist die integrierte Unterstützung für I2C, SPI und UART ein entscheidender Vorteil. Sie können nun direkt am Oszilloskop Trigger auf spezifische Datenpakete oder Adressen setzen und diese sofort dekodiert anzeigen lassen. Dies eliminiert die Notwendigkeit zusätzlicher Protokollanalysatoren und beschleunigt den Debugging-Prozess von Embedded-Systemen und IoT-Geräten erheblich. Die kombinierte Darstellung von analogen Wellenformen und dekodierten digitalen Daten auf einem einzigen Bildschirm ermöglicht ein beispielloses Verständnis der Interaktion zwischen den Signalarten.
Anwendungsbereiche: Wo das RTC 1K 302M glänzt
Das RTC 1K 302M ist ein Allrounder für anspruchsvolle Messtechnikaufgaben. Seine Vielseitigkeit macht es zur ersten Wahl in zahlreichen Branchen und Anwendungsfeldern:
- Embedded-System-Entwicklung: Debugging von Mikrocontrollern, Analyse von Kommunikationsbussen (SPI, I2C, UART) und Überprüfung der Ansteuerung von Peripheriegeräten.
- Automobil-Elektronik: Diagnose von CAN-Bussen (mit optionaler Erweiterung), Analyse von Sensor- und Aktuatorsignalen sowie der Bordnetzkommunikation.
- Industrielle Automatisierung: Untersuchung von Steuerungs- und Regelungssignalen, Analyse von Feldbuskommunikation und Fehlersuche in industriellen Netzwerken.
- Verbraucherelektronik: Entwicklung und Prüfung von Audio- und Videoschnittstellen, Netzwerkgeräten und Smart-Home-Anwendungen.
- Forschung & Entwicklung: Präzise Messungen und Analysen in universitären Laboren, Forschungsinstituten und bei der Entwicklung neuer Technologien.
- Bildung: Als Lehrmittel in technischen Hochschulen und Berufsschulen zur Vermittlung komplexer Messtechnik-Konzepte.
Benutzerfreundlichkeit und Ergonomie
Trotz seiner fortschrittlichen Funktionalität wurde bei der Entwicklung des RTC 1K 302M großer Wert auf eine intuitive Bedienung gelegt. Der hochauflösende Touchscreen ermöglicht eine einfache Navigation durch Menüs und eine komfortable Cursor- und Messpunktplatzierung. Die Bedienelemente sind logisch angeordnet und auch für Benutzer, die neu in der Welt der Mixed-Signal-Oszilloskope sind, schnell erlernbar. Integrierte Hilfefunktionen und automatische Messungen tragen zusätzlich dazu bei, die Einarbeitungszeit zu verkürzen und die Effizienz im täglichen Gebrauch zu steigern. Die kompakte Bauweise spart wertvollen Platz auf dem Labortisch, während die robuste Gehäusekonstruktion Langlebigkeit auch unter anspruchsvollen Bedingungen gewährleistet.
FAQ – Häufig gestellte Fragen zu RTC 1K 302M – Mixed-Signal-Oszilloskop RTC 1000, 300 MHz, 2 Kanäle
Was genau ist ein Mixed-Signal-Oszilloskop und wofür ist es nützlich?
Ein Mixed-Signal-Oszilloskop (MSO) kombiniert die Fähigkeit eines herkömmlichen Oszilloskops, analoge Signale darzustellen, mit der Fähigkeit eines Logikanalysators, digitale Signale zu erfassen und zu analysieren. Dies ist besonders nützlich, wenn Sie Schaltungen entwickeln oder debuggen, die sowohl analoge als auch digitale Komponenten enthalten, wie zum Beispiel Mikrocontroller-basierte Systeme, bei denen digitale Befehle analoge Reaktionen auslösen.
Welche digitalen Protokolle kann das RTC 1K 302M dekodieren?
Das RTC 1K 302M unterstützt standardmäßig die Dekodierung und Triggerung für die gängigsten seriellen Kommunikationsprotokolle wie I2C, SPI und UART. Dies ermöglicht es Ihnen, diese Protokolle direkt am Oszilloskop zu analysieren, ohne zusätzliche Hardware.
Wie wirkt sich die Bandbreite von 300 MHz auf meine Messungen aus?
Eine Bandbreite von 300 MHz bedeutet, dass das Oszilloskop Signale mit Frequenzen bis zu diesem Wert präzise erfassen kann. Dies ist wichtig für die Analyse von schnellen digitalen Signalen, Hochfrequenzschaltungen und die genaue Darstellung von Signalflanken. Eine höhere Bandbreite minimiert Verzerrungen und stellt sicher, dass die dargestellte Wellenform der realen Signalform sehr nahe kommt.
Kann ich mit dem RTC 1K 302M auch 16 digitale Kanäle gleichzeitig erfassen?
Ja, das RTC 1K 302M verfügt über 2 analoge Kanäle und zusätzlich 16 digitale Kanäle, die parallel erfasst und analysiert werden können. Dies ermöglicht die umfassende Überwachung von parallelen Bussystemen oder mehreren digitalen Signalleitungen gleichzeitig.
Ist das Oszilloskop für den professionellen Einsatz im Labor geeignet?
Absolut. Mit seiner hohen Präzision, den fortschrittlichen Analysefunktionen, der robusten Bauweise und der intuitiven Bedienung ist das RTC 1K 302M – Mixed-Signal-Oszilloskop RTC 1000 für den professionellen Einsatz in Forschungs- und Entwicklungsabteilungen, in der Qualitätskontrolle und in technischen Dienstleistungsunternehmen bestens geeignet.
Welche Art von Trigger-Funktionen bietet das Oszilloskop?
Das Oszilloskop bietet eine breite Palette von Trigger-Optionen, darunter Standard-Edge-Trigger, Pulsbreiten-Trigger, Video-Trigger und Logik-Trigger. Besonders hervorzuheben ist die Fähigkeit, auf spezifische Datenmuster in seriellen Protokollen wie I2C, SPI und UART zu triggern, was die Fehlersuche erheblich vereinfacht.
Wie einfach ist die Bedienung des Geräts, insbesondere für weniger erfahrene Benutzer?
Das RTC 1K 302M wurde mit einem Fokus auf Benutzerfreundlichkeit entwickelt. Es verfügt über einen hochauflösenden Touchscreen für eine intuitive Steuerung und Navigation. Automatisierte Messfunktionen und integrierte Hilfetexte unterstützen auch weniger erfahrene Benutzer dabei, schnell aussagekräftige Messergebnisse zu erzielen.
