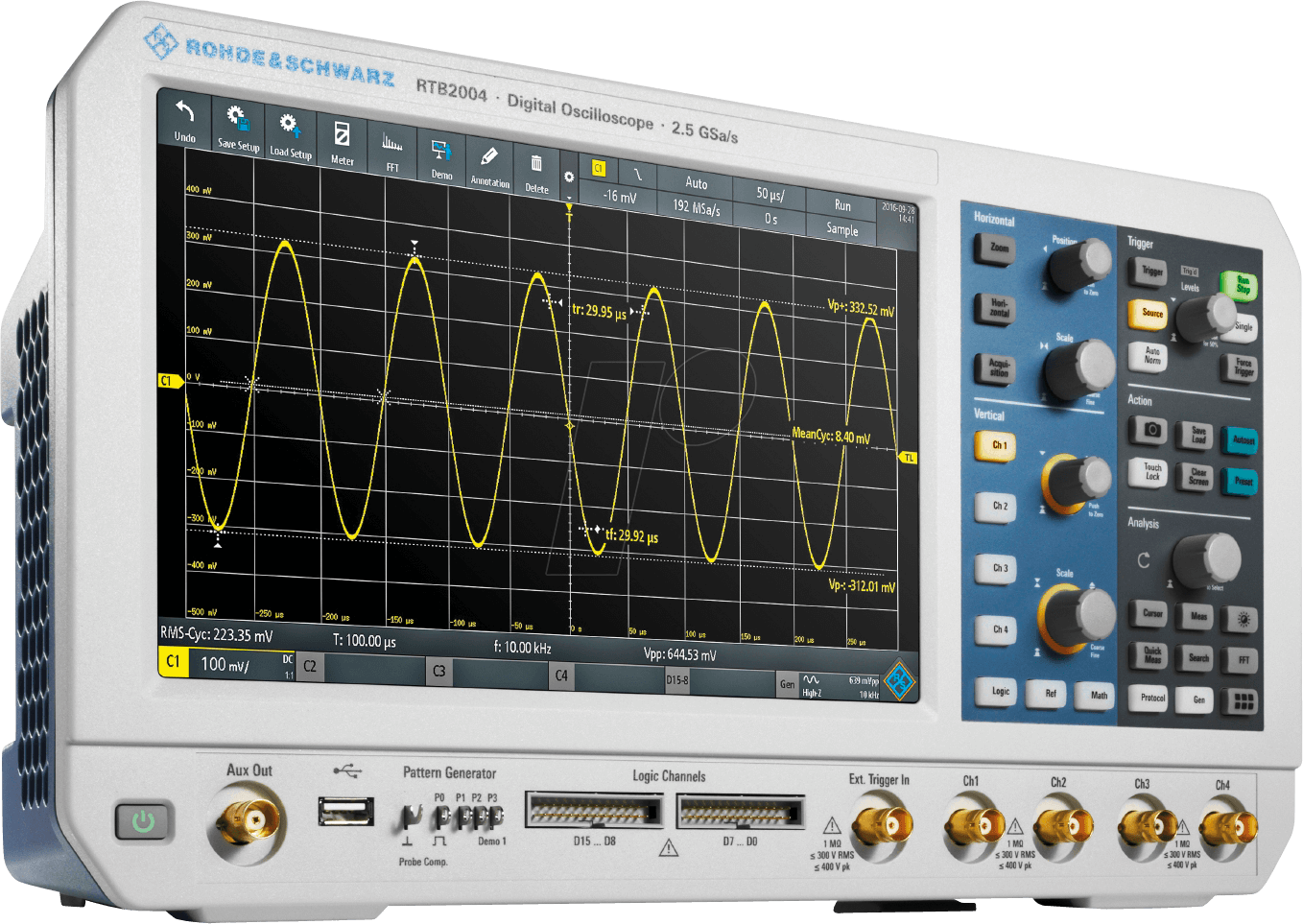

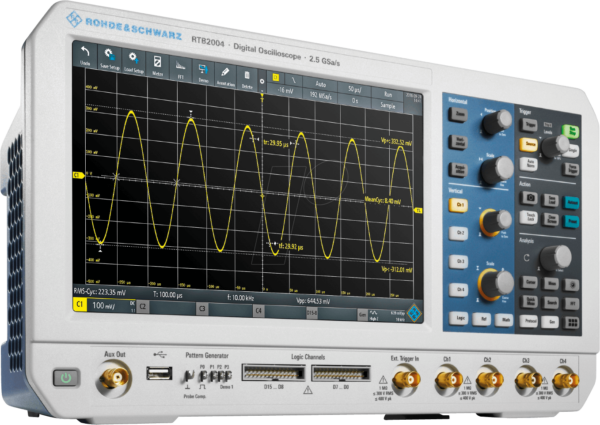

RTB 2K 74M – Mixed-Signal-Oszilloskop RTB 2004, 70 MHz, 4 Kanäle: Präzise Messungen für anspruchsvolle Elektronikentwickler
Das RTB 2K 74M – Mixed-Signal-Oszilloskop RTB 2004, 70 MHz, 4 Kanäle ist die ideale Lösung für Ingenieure, Techniker und Entwickler, die komplexe Schaltungen analysieren und optimieren müssen. Wenn Sie präzise Einblicke in sowohl analoge als auch digitale Signale benötigen, um Debugging-Aufgaben zu beschleunigen und die Leistung Ihrer Designs zu maximieren, bietet dieses Oszilloskop die notwendige Leistungsfähigkeit und Funktionalität.
Maximale Messgenauigkeit und Vielseitigkeit
Das RTB 2004 zeichnet sich durch seine herausragende Fähigkeit aus, gemischte analoge und digitale Signale gleichzeitig zu erfassen und zu analysieren. Mit einer Bandbreite von 70 MHz und vier vollwertigen Kanälen, die auch als Logikanalysator-Kanäle nutzbar sind, erhalten Sie ein umfassendes Bild Ihrer Schaltung. Dies ermöglicht eine tiefgreifende Untersuchung von Timing-Beziehungen, synchronen und asynchronen Ereignissen sowie potenziellen Störungen, die mit reinen Analog-Oszilloskopen schwer zu identifizieren wären.
Überlegene Wahl gegenüber Standardlösungen
Im Vergleich zu herkömmlichen Oszilloskopen, die oft entweder auf analoge oder digitale Signale spezialisiert sind, vereint das RTB 2004 beide Welten in einem einzigen, leistungsstarken Gerät. Diese Mixed-Signal-Fähigkeit eliminiert die Notwendigkeit, mehrere spezialisierte Messgeräte zu verwenden, was Zeit und Budget spart und gleichzeitig die Komplexität von Messaufbauten reduziert. Die integrierte Logikanalysator-Funktion mit 16 digitalen Kanälen erweitert die diagnostischen Möglichkeiten erheblich und erlaubt die Korrelation digitaler Schaltzustände mit analogen Signalverläufen. Die hohe Abtastrate und die große Speichertiefe gewährleisten, dass auch kurzzeitige Ereignisse und feine Signalstrukturen erfasst werden.
Hauptvorteile des RTB 2K 74M – Mixed-Signal-Oszilloskops
- Umfassende Signalintegration: Gleichzeitige Erfassung und Analyse von analogen und digitalen Signalen für eine vollständige Schaltungsdiagnose.
- Hohe Bandbreite und Kanalanzahl: 70 MHz Bandbreite und 4 Kanäle bieten ausreichend Spielraum für die meisten Entwicklungs- und Debugging-Aufgaben.
- Integrierter Logikanalysator: 16 digitale Kanäle ermöglichen die detaillierte Untersuchung digitaler Signalmuster und Bus-Protokolle.
- Große Speichertiefe: Erfassen Sie auch komplexe und lang andauernde Signalverläufe ohne Informationsverlust.
- Intuitive Bedienung: Moderne Touchscreen-Oberfläche und klare Menüführung erleichtern die Einrichtung und Bedienung.
- Vielseitige Trigger-Optionen: Fortgeschrittene Trigger-Modi für analoge und digitale Signale helfen, spezifische Ereignisse präzise zu isolieren.
- Standardkonforme Schnittstellen: Einfache Anbindung an PC und Netzwerk für Datentransfer und Fernsteuerung.
Technische Spezifikationen und Anwendungsbereiche
Das RTB 2K 74M – Mixed-Signal-Oszilloskop RTB 2004, 70 MHz, 4 Kanäle ist für eine breite Palette von Anwendungsbereichen konzipiert. Von der Embedded-System-Entwicklung über die Leistungselektronik bis hin zur Automobiltechnik und Kommunikationssystemen bietet dieses Gerät die notwendige Präzision und Vielseitigkeit. Die 70 MHz Bandbreite ist ausreichend für die Analyse von Signalen in den meisten Mikrocontroller-basierten Systemen, Sensorkreisen und Kommunikationsbussen wie I²C oder SPI. Die Möglichkeit, digitale Signale mit einer hohen Abtastrate zu erfassen, ist entscheidend für das Debugging von seriellen Schnittstellen und parallelen Bussen.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Modellbezeichnung | RTB 2004 |
| Bandbreite | 70 MHz |
| Kanäle (analog) | 4 |
| Kanäle (digital, integriert) | 16 |
| Abtastrate (maximal) | 1.25 GSa/s pro Kanal |
| Speichertiefe (analog) | 10 Mpts pro Kanal |
| Trigger-Typen | Flanke, Pulsbreite, Video, serielle Busse (optional) |
| Display | 7 Zoll Farb-TFT-Touchscreen |
| Schnittstellen | USB (Host und Device), Ethernet |
| Abmessungen (B x H x T) | ca. 30 x 15 x 10 cm |
| Gewicht | ca. 2,5 kg |
| Stromversorgung | Netzbetrieb, 100-240 VAC, 50/60 Hz |
Präzise Trigger- und Analysefunktionen
Das RTB 2004 bietet eine beeindruckende Bandbreite an Trigger-Funktionen, die über einfache Flankentrigger hinausgehen. Dazu gehören Pulsbreiten-Trigger, die das Auslösen bei bestimmten Pulsdauern ermöglichen, sowie Video-Trigger für die Analyse von Videosignalen. Für die digitale Analyse sind die Trigger-Funktionen für serielle Busprotokolle wie I²C, SPI, UART und CAN (optional) von unschätzbarem Wert. Diese ermöglichen das gezielte Auffinden von Datenpaketen, Adressfehlern oder unerwarteten Buszuständen. Die kombinierte Ansicht von analogen und digitalen Spuren auf einem Bildschirm, synchronisiert und mit gemeinsamen Zeitachsen, ist ein entscheidender Vorteil für das Debugging von Systemen, bei denen die Interaktion zwischen Mikrocontrollern, Sensoren und Aktoren analysiert werden muss.
Benutzerfreundlichkeit und Ergonomie
Trotz seiner Leistungsfähigkeit ist das RTB 2004 darauf ausgelegt, die Arbeit des Ingenieurs zu vereinfachen. Der 7-Zoll-Farb-TFT-Touchscreen bietet eine intuitive Benutzeroberfläche, die durch Gestensteuerung und klare Menüstrukturen eine schnelle Navigation und Konfiguration ermöglicht. Die Möglichkeit, Messungen direkt auf dem Gerät zu speichern oder über die USB- oder Ethernet-Schnittstelle auf einen PC zu übertragen, erleichtert die Dokumentation und Nachbearbeitung von Messergebnissen. Die kompakten Abmessungen und das geringe Gewicht machen es zu einem flexiblen Werkzeug, das sowohl auf dem Schreibtisch als auch im Feld eingesetzt werden kann.
Erweiterte Analysewerkzeuge
Über die reine Signalerfassung hinaus bietet das RTB 2004 eine Reihe von erweiterten Analysewerkzeugen. Dazu gehören automatische Messfunktionen für Spannungs-, Zeit- und Frequenzparameter, die mit einem einzigen Tastendruck abrufbar sind. Matematischer Funktionen wie Addition, Subtraktion, Multiplikation und Division von Kanälen ermöglichen die Analyse von Differenzsignalen oder anderen abgeleiteten Messwerten. Die Möglichkeit, Masken-Tests durchzuführen, erlaubt die automatische Überprüfung von Signalformen gegen definierte Grenzwerte, was besonders in der Produktion oder bei der Qualitätssicherung wichtig ist. Die optionalen Dekoder für verschiedene serielle Busprotokolle wandeln Rohdatenströme direkt in lesbare Informationen um, was die Fehlersuche bei komplexen Kommunikationsprotokollen erheblich beschleunigt.
Anbindung und Erweiterbarkeit
Die Konnektivitätsoptionen des RTB 2004 sind auf moderne Arbeitsabläufe abgestimmt. Die USB-Schnittstellen ermöglichen sowohl den Anschluss von externen Speichermedien für die Datenspeicherung als auch die Steuerung des Oszilloskops über einen PC mit der mitgelieferten Software. Die Ethernet-Schnittstelle eröffnet die Möglichkeit zur Fernsteuerung des Geräts, zur Integration in übergeordnete Messsysteme oder zur Übertragung großer Datenmengen in Echtzeit über ein Netzwerk. Diese Flexibilität macht das RTB 2004 zu einem wertvollen Bestandteil jeder modernen Test- und Messumgebung.
FAQ – Häufig gestellte Fragen zu RTB 2K 74M – Mixed-Signal-Oszilloskop RTB 2004, 70 MHz, 4 Kanäle
Was bedeutet „Mixed-Signal-Oszilloskop“?
Ein Mixed-Signal-Oszilloskop (MSO) kombiniert die Funktionalität eines herkömmlichen Analog-Oszilloskops mit der eines Logikanalysators. Es kann sowohl analoge Spannungsverläufe als auch digitale Signalzustände gleichzeitig erfassen und anzeigen, was für die Analyse komplexer Schaltungen, die sowohl analoge als auch digitale Komponenten enthalten, unerlässlich ist.
Welche Vorteile bietet die integrierte Logikanalysator-Funktion?
Die integrierte Logikanalysator-Funktion mit 16 digitalen Kanälen ermöglicht die simultane Beobachtung und Analyse digitaler Signale neben den analogen Messungen. Dies ist entscheidend für das Debugging von Mikrocontroller-basierten Systemen, die Untersuchung von Busprotokollen (wie SPI, I²C, UART) und die Korrelation von Timing-Ereignissen zwischen analogen und digitalen Schaltungsteilen.
Ist die Bandbreite von 70 MHz für meine Anwendung ausreichend?
Die 70 MHz Bandbreite des RTB 2004 ist für die Analyse von Signalen in vielen gängigen Elektronikanwendungen, einschließlich der meisten Mikrocontroller-Designs, Sensorkreisen und Standard-Kommunikationsschnittstellen, mehr als ausreichend. Für Hochfrequenzanwendungen oder Signale mit sehr steilen Anstiegszeiten sind möglicherweise Oszilloskope mit höherer Bandbreite erforderlich.
Wie groß ist die Speichertiefe und was bedeutet das für meine Messungen?
Das RTB 2004 verfügt über eine Speichertiefe von 10 Megapunkten pro analogem Kanal. Eine größere Speichertiefe ermöglicht die Erfassung längerer Zeitintervalle bei gleichzeitig hoher Auflösung und Abtastrate. Dies ist wichtig, um auch kurzzeitige Ereignisse, lange Datenmuster oder komplexe Signalverläufe ohne Informationsverlust detailliert untersuchen zu können.
Kann ich mit dem RTB 2004 serielle Busse analysieren?
Ja, das RTB 2004 bietet fortgeschrittene Trigger-Funktionen und optionale Dekoder für gängige serielle Busprotokolle wie I²C, SPI und UART. Dies ermöglicht die einfache Isolation und Anzeige von Datenpaketen auf diesen Bussen, was die Fehlersuche in Kommunikationssystemen erheblich vereinfacht.
Ist das Gerät für den professionellen Einsatz konzipiert?
Ja, das RTB 2004 ist ein professionelles Messgerät, das für den Einsatz in Forschung, Entwicklung, Ausbildung und Produktion konzipiert ist. Es bietet die erforderliche Genauigkeit, Zuverlässigkeit und Funktionalität, um komplexe elektronische Systeme zu analysieren und zu debuggen.
Welche Trigger-Modi sind verfügbar?
Das Oszilloskop bietet eine Vielzahl von Trigger-Modi, darunter Flankentrigger, Pulsbreitentrigger und Video-Trigger für analoge Signale. Für digitale Signale und optionale serielle Busdekoder stehen ebenfalls spezifische Trigger-Optionen zur Verfügung, um gezielt nach bestimmten Ereignissen suchen zu können.
