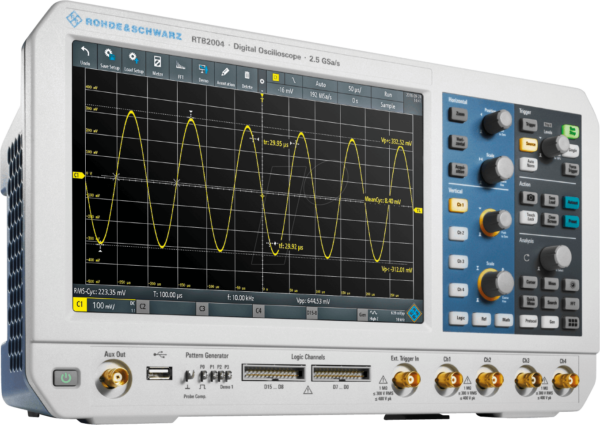

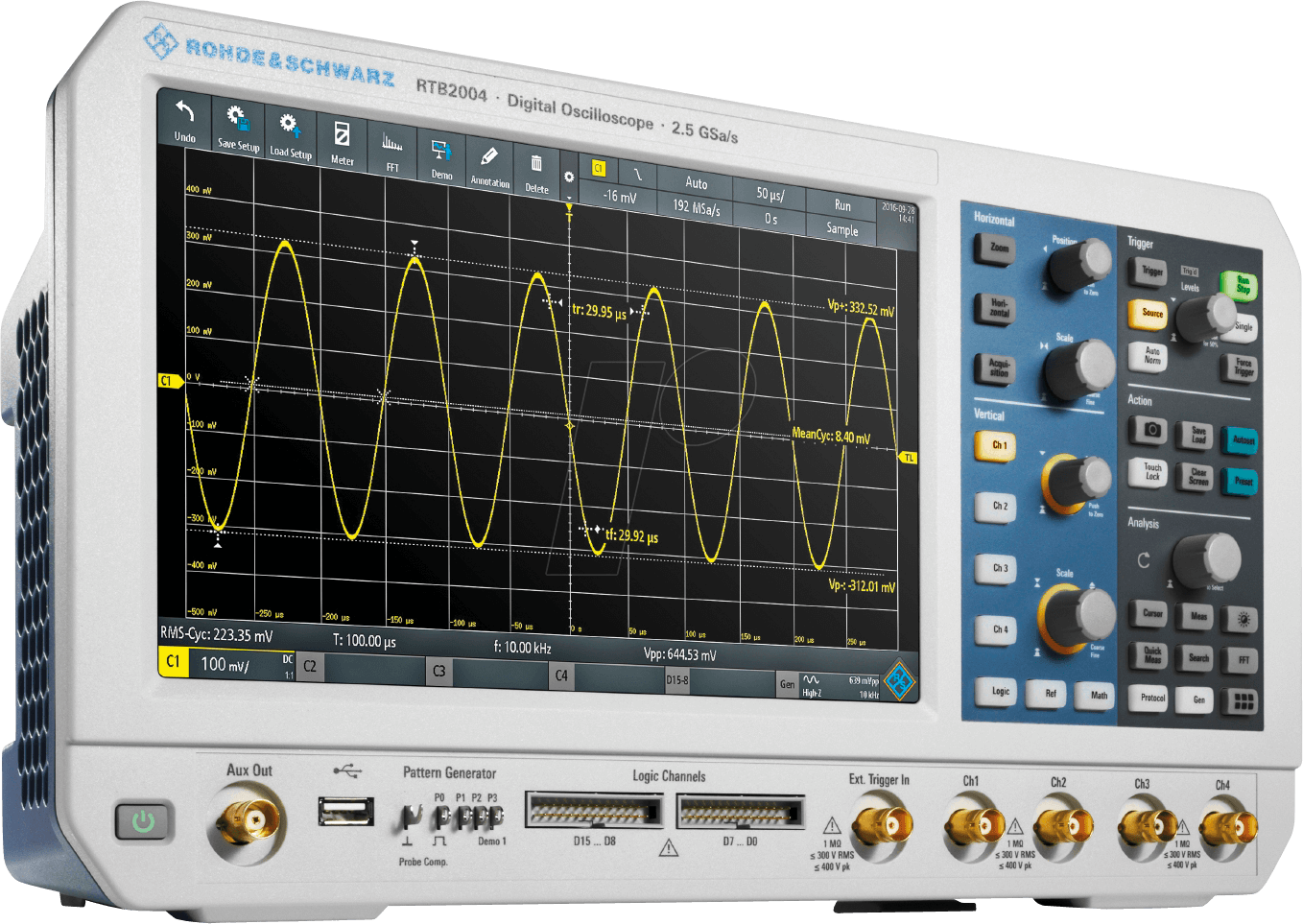

RTB 2K 304M – Mixed-Signal-Oszilloskop RTB 2004: Präzision und Vielseitigkeit für anspruchsvolle Entwicklungsaufgaben
Das RTB 2K 304M – Mixed-Signal-Oszilloskop RTB 2004 mit 300 MHz Bandbreite und 4 Kanälen ist die ideale Lösung für Ingenieure und Techniker, die komplexe Schaltungen analysieren und optimieren müssen. Dieses hochmoderne Messgerät adressiert die Herausforderung, sowohl analoge als auch digitale Signale simultan und mit hoher Auflösung zu erfassen, um feinste Details in der Signalintegrität aufzudecken und Designfehler frühzeitig zu identifizieren. Es ist die überlegene Wahl gegenüber Standard-Oszilloskopen, indem es tiefgreifende Einblicke in Mischsignal-Systeme ermöglicht, die mit einfacheren Geräten nicht zugänglich wären.
Fortschrittliche Mixed-Signal-Analyse
Die Integration von 4 analogen Kanälen mit einer Bandbreite von 300 MHz und 200 Mpts Speicher pro Kanal, kombiniert mit einem integrierten 8-Bit-Logikanalysator (bis zu 500 Mpts Erfassungsrate), positioniert das RTB 2K 304M als ein leistungsstarkes Werkzeug für die Analyse komplexer elektronischer Systeme. Die simultane Erfassung und Darstellung analoger und digitaler Signale vereinfacht die Fehlersuche in eingebetteten Systemen, Kommunikationsprotokollen und Leistungselektronik-Anwendungen erheblich. Die hohe Abtastrate und die große Speichertiefe gewährleisten, dass auch kurzzeitige Ereignisse und feine Signalstrukturen zuverlässig erfasst und analysiert werden können, was für die Entwicklung moderner digitaler und analoger Schaltungen unerlässlich ist.
Überragende Leistung und Auflösung
Mit einer vertikalen Auflösung von 8 Bit bietet das RTB 2K 304M eine bemerkenswerte Detailgenauigkeit bei der Signalmessung. Diese hohe Auflösung ist entscheidend, um kleinste Spannungsänderungen und Rauschkomponenten zu erkennen, die die Funktionsweise empfindlicher Schaltungen beeinträchtigen können. Die Bandbreite von 300 MHz erlaubt die präzise Erfassung von Signalen in einem breiten Frequenzbereich, was es für eine Vielzahl von Anwendungen, von der Audioverarbeitung bis hin zur Hochfrequenzkommunikation, geeignet macht. Die Kombination aus hoher Bandbreite, großer Speichertiefe und hoher vertikaler Auflösung liefert ein umfassendes Bild der Signalcharakteristik.
Intelligente Trigger-Funktionen für effiziente Fehlersuche
Die hochentwickelten Trigger-Funktionen des RTB 2K 304M optimieren den Arbeitsablauf bei der Fehlersuche. Neben Standard-Triggern bietet es eine breite Palette an spezialisierten Trigger-Modi, darunter Pulsweiten-, Glitch- und serielle Protokoll-Trigger (optional). Diese Funktionen ermöglichen es dem Anwender, gezielt nach spezifischen Ereignissen oder Fehlern im Signalverlauf zu suchen. Die Fähigkeit, komplexe Triggerbedingungen zu definieren und zu kombinieren, spart wertvolle Zeit bei der Analyse und beschleunigt den Entwicklungsprozess signifikant.
Umfangreiche Analysewerkzeuge
Das RTB 2K 304M ist mit einer Vielzahl von integrierten Analysewerkzeugen ausgestattet, die weit über die reine Signalvisualisierung hinausgehen. Dazu gehören automatische Messungen, Frequenzanalysen (FFT), Maskentests und eine umfassende Protokollanalyse (bei entsprechender Option). Diese Funktionen ermöglichen eine tiefgreifende Charakterisierung von Signalen und Systemen. Die Möglichkeit, Messungen direkt auf dem Gerät durchzuführen und Ergebnisse zu speichern, steigert die Effizienz und reduziert die Notwendigkeit externer Analysegeräte.
Benutzerfreundliche Bedienung und Konnektivität
Das RTB 2K 304M zeichnet sich durch eine intuitive Benutzeroberfläche mit einem großzügigen Touchscreen aus, der eine einfache Navigation und Bedienung ermöglicht. Die übersichtliche Anordnung der Funktionen und die schnelle Reaktionszeit des Displays tragen zu einem angenehmen Arbeitserlebnis bei. Umfassende Konnektivitätsoptionen, wie USB und Ethernet, ermöglichen eine einfache Datenübertragung und Integration in bestehende Messaufbauten. Die Fernsteuerung des Geräts wird dadurch ebenfalls vereinfacht.
Wichtige Produktmerkmale
| Eigenschaft | Beschreibung |
|---|---|
| Bandbreite | 300 MHz |
| Kanäle | 4 analoge Kanäle, 16 digitale Kanäle (mit optionalem Logic Analyzer) |
| Abtastrate | Bis zu 5 GSa/s (analog), bis zu 500 Mpts (digital) |
| Speichertiefe | 200 Mpts pro Kanal (analog) |
| Vertikale Auflösung | 8 Bit |
| Display | 10,4-Zoll-TFT-Farb-Touchscreen |
| Schnittstellen | USB-Host, USB-Gerät, LAN |
| Trigger-Optionen | Umfangreiche digitale und analoge Trigger, optionale serielle Protokoll-Trigger |
Anwendungsgebiete
Das RTB 2K 304M ist prädestiniert für eine breite Palette von Anwendungen im Bereich der Elektronikentwicklung und -prüfung:
- Entwicklung von eingebetteten Systemen: Analyse von Mikrocontroller-Kommunikation, Debugging von Firmware und Echtzeitüberwachung von Systemzuständen.
- Digitale und analoge Schaltungsanalyse: Identifizierung von Signalintegritätsproblemen, Jitter-Analyse und Verifikation von Schaltungsdesigns.
- Leistungselektronik: Überwachung von Schaltvorgängen, Analyse von Ausgangssignalen und Effizienzbewertung.
- Automobil- und Luftfahrtindustrie: Prüfung komplexer Bussysteme wie CAN, LIN und FlexRay.
- Forschung und Lehre: Bereitstellung eines leistungsstarken und vielseitigen Werkzeugs für die Ausbildung von Ingenieuren.
Technische Spezifikationen im Detail
Die technische Exzellenz des RTB 2K 304M spiegelt sich in seinen detaillierten Spezifikationen wider. Mit einer vertikalen Auflösung von 8 Bit und einer hohen Abtastrate von bis zu 5 GSa/s auf den analogen Kanälen können feinste Signalnuancen erfasst werden. Die beeindruckende Speichertiefe von 200 Mpts pro Kanal ermöglicht die Untersuchung langer Signalverläufe ohne Kompromisse bei der zeitlichen Auflösung, was besonders bei der Analyse von komplexen Datenströmen oder transienten Ereignissen von Vorteil ist. Die integrierte Logikanalysefunktion mit bis zu 500 Mpts Erfassungsrate auf 16 digitalen Kanälen erweitert die Diagnosemöglichkeiten erheblich und erlaubt die Korrelation von analogen und digitalen Signalereignissen. Die Bandbreite von 300 MHz deckt die meisten modernen Kommunikations- und Steuersignale ab.
FAQ – Häufig gestellte Fragen zu RTB 2K 304M – Mixed-Signal-Oszilloskop RTB 2004, 300 MHz, 4 Kanäle
Was ist der Hauptvorteil eines Mixed-Signal-Oszilloskops wie dem RTB 2K 304M?
Der Hauptvorteil liegt in der Fähigkeit, analoge und digitale Signale gleichzeitig auf einem einzigen Bildschirm zu visualisieren und zu analysieren. Dies ist entscheidend für die Fehlersuche in modernen eingebetteten Systemen, wo digitale Steuersignale analoge Sensoren oder Aktuatoren beeinflussen.
Ist das RTB 2K 304M für die Analyse schneller digitaler Bussysteme geeignet?
Ja, mit seiner hohen Abtastrate, der großen Speichertiefe und den optionalen seriellen Protokoll-Triggern ist das RTB 2K 304M sehr gut für die Analyse schneller digitaler Bussysteme wie I2C, SPI, UART und darüber hinaus geeignet.
Wie hoch ist die Signalerkennungsrate bei kurzzeitigen Störungen?
Die hohe Abtastrate von bis zu 5 GSa/s und die große Speichertiefe von 200 Mpts pro Kanal ermöglichen die zuverlässige Erfassung und Analyse von kurzzeitigen Störungen und Glitches, die bei niedrigeren Raten möglicherweise übersehen würden.
Welche Arten von Triggern sind verfügbar?
Das Oszilloskop bietet eine breite Palette an Triggern, darunter Flanken-, Pulsweiten-, Glitch- und Videotrigger. Optional sind auch Trigger für gängige serielle Protokolle verfügbar, was die gezielte Fehlerlokalisierung weiter vereinfacht.
Welche Anschlussmöglichkeiten bietet das Gerät?
Das RTB 2K 304M verfügt über Standard-Schnittstellen wie USB-Host und USB-Gerät für die Datenübertragung und Speicherung auf externen Medien. Darüber hinaus bietet es eine LAN-Schnittstelle für die Netzwerkintegration und Fernsteuerung.
Ist die Bedienung des Geräts auch für weniger erfahrene Anwender intuitiv?
Ja, das Gerät ist mit einem großen, hochauflösenden Touchscreen ausgestattet, der eine intuitive Bedienung und schnelle Navigation durch die Menüs ermöglicht. Die Benutzeroberfläche ist logisch strukturiert, um auch für neue Benutzer einen einfachen Einstieg zu gewährleisten.
Bietet das Oszilloskop integrierte Analysefunktionen?
Ja, das RTB 2K 304M verfügt über eine Vielzahl integrierter Analysefunktionen wie automatische Messungen, Frequenzanalyse (FFT), Maskentests und optionale Protokollanalysen, die eine umfassende Signalbewertung direkt auf dem Gerät ermöglichen.
