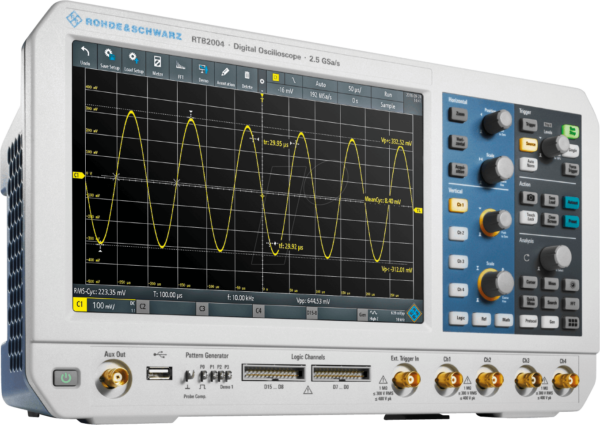

RTB 2K 304 – Ihr Präzisionswerkzeug für anspruchsvolle Messungen
Das RTB 2K 304 – Digital-Speicher-Oszilloskop RTB 2002 mit 300 MHz Bandbreite und 4 Kanälen adressiert Ingenieure, Techniker und Forscher, die komplexe elektronische Schaltungen analysieren und debuggen müssen. Es bietet die nötige Auflösung und Geschwindigkeit, um auch feinste Signaldetails präzise zu erfassen und Verhaltensweisen von Systemen umfassend zu verstehen, wo Standardlösungen an ihre Grenzen stoßen.
Überlegene Leistung und Genauigkeit
Das RTB 2K 304 übertrifft herkömmliche Oszilloskope durch seine fortschrittliche Technologie, die eine unvergleichliche Detailgenauigkeit und Zuverlässigkeit bei der Signalanalyse ermöglicht. Dies bedeutet für Sie:
- Höhere Bandbreite (300 MHz): Erfassen Sie auch hochfrequente Signale mit beeindruckender Klarheit und minimieren Sie Aliasing-Effekte, die bei niedrigeren Bandbreiten zu Fehlinterpretationen führen können.
- Vierkanal-Flexibilität: Analysieren Sie gleichzeitig bis zu vier unabhängige Signale. Dies ist unerlässlich für das Verständnis von Systeminteraktionen, Trigger-Logik und komplexen Zeitmessungen in Mehrkanal-Schaltungen.
- Hohe Abtastrate: Die hohe Abtastrate des RTB 2002 gewährleistet die präzise Rekonstruktion von Signalen, selbst bei schnellen Transienten und detaillierten Signalformen.
- Tiefer Speicher: Der großzügige Speichertief ermöglicht die Erfassung langer Signalverläufe ohne Kompromisse bei der Auflösung, was für die Analyse transienter Ereignisse oder die Untersuchung von Langzeitverhalten entscheidend ist.
- Präzise Trigger-Funktionen: Fortschrittliche Trigger-Optionen erlauben das gezielte Erfassen spezifischer Signalereignisse, wodurch die Fehlersuche beschleunigt und die Effizienz gesteigert wird.
- Intuitive Bedienung: Trotz seiner leistungsstarken Fähigkeiten ist das RTB 2K 304 so konzipiert, dass es auch für weniger erfahrene Anwender leicht zugänglich ist, was die Einarbeitungszeit reduziert und die Produktivität maximiert.
Fortschrittliche Signalverarbeitung und Anwendungsfelder
Das Herzstück des RTB 2K 304 ist seine Fähigkeit zur präzisen Signalerfassung und -analyse. Die integrierten Funktionen zur digitalen Signalverarbeitung, kombiniert mit der hohen Auflösung und Bandbreite, ermöglichen eine tiefgreifende Untersuchung elektronischer Systeme. Dies eröffnet vielfältige Einsatzmöglichkeiten in verschiedenen Branchen:
- Forschung und Entwicklung: Validierung von Prototypen, Charakterisierung neuer Schaltungen und Komponenten, sowie die Erforschung komplexer elektronischer Phänomene.
- Qualitätssicherung: Überprüfung der Signalintegrität, Analyse von Störsignalen und Sicherstellung der Einhaltung von Spezifikationen in der Produktion.
- Fehlersuche und Reparatur: Schnelles und präzises Lokalisieren von Problemen in komplexen Schaltungen durch die detaillierte Anzeige von Signalverläufen und transienten Ereignissen.
- Automobilindustrie: Analyse von Bussystemen (z.B. CAN, LIN), Diagnose von Steuergeräten und Verifikation von Sensor- und Aktuatorsignalen.
- Telekommunikation: Untersuchung von Signalübertragungen, Analyse von Modulationsverfahren und Verifikation von Schnittstellensignalen.
- Industrielle Automatisierung: Überwachung von Steuersignalen, Analyse von Sensor- und Aktuatorsignalen in komplexen Produktionsanlagen.
Technische Spezifikationen und Bauweise
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Modellbezeichnung | RTB 2002 |
| Bandbreite | 300 MHz |
| Kanäle | 4 |
| Abtastrate (maximal pro Kanal) | 2 GSa/s (Giga-Samples pro Sekunde) – Dies gewährleistet eine hochauflösende Erfassung von Signalen. |
| Speichertiefe (maximal pro Kanal) | Bis zu 50 Mpts (Mega-Punkte) – Ermöglicht die detaillierte Erfassung langer Signalabschnitte. |
| Vertikale Auflösung | 8 Bit – Bietet feine Abstufungen zur Signalanalyse. |
| Trigger-Typen | Umfassende Trigger-Modi inklusive Flankentriggern, Pulsbreitentriggern, alternierenden Triggern und mehr für gezielte Erfassung. |
| Konnektivität | Standard-Anschlüsse für Sonden, USB für Datentransfer und ggf. LAN für Fernzugriff (Details können variieren). |
| Display | Hochauflösendes Farbdisplay mit großzügiger Anzeigefläche für klare Visualisierung der Messdaten. |
| Stromversorgung | Netzbetrieb (Standard 100-240 V AC, 50/60 Hz) – Passt sich an gängige Stromnetze weltweit an. |
FAQ – Häufig gestellte Fragen zu RTB 2K 304 – Digital-Speicher-Oszilloskop RTB 2002, 300 MHz, 4 Kanäle
Was sind die Hauptvorteile des RTB 2K 304 gegenüber einem analogen Oszilloskop?
Das RTB 2K 304 bietet eine digitale Signalverarbeitung, die eine höhere Präzision, detailliertere Darstellung von Signalen, umfangreichere Trigger-Möglichkeiten und die einfache Speicherung sowie den Transfer von Messdaten ermöglicht. Im Gegensatz zu analogen Geräten können digitale Oszilloskope Signale aufzeichnen, analysieren und Messungen mit höherer Genauigkeit durchführen, was für komplexe Analysen unerlässlich ist.
Ist die Bedienung des RTB 2K 304 komplex für Einsteiger?
Obwohl das RTB 2K 304 über fortschrittliche Funktionen verfügt, wurde das Bedienkonzept auf eine intuitive Benutzerführung ausgelegt. Das klare Menüsystem und die gut sichtbaren Bedienelemente erleichtern die Einarbeitung, sodass auch Anwender mit weniger Erfahrung schnell produktiv arbeiten können.
Wie kann die Bandbreite von 300 MHz für meine Messungen relevant sein?
Eine Bandbreite von 300 MHz ist entscheidend, um Signale mit schnellen Anstiegszeiten und hohen Frequenzen präzise zu erfassen. Dies ist besonders wichtig in Bereichen wie der digitalen Signalverarbeitung, Hochfrequenztechnik oder bei der Analyse von Kommunikationsprotokollen, wo selbst kleinste Details im Signal kritisch sind und bei niedrigeren Bandbreiten verloren gehen oder verfälscht werden könnten.
Welche Arten von Signalen kann ich mit den 4 Kanälen gleichzeitig untersuchen?
Mit den vier Kanälen können Sie gleichzeitig bis zu vier unabhängige analoge Signale erfassen und visualisieren. Dies ermöglicht Ihnen beispielsweise die Analyse von Eingangssignalen im Vergleich zu Ausgangssignalen, die Untersuchung von Referenzsignalen im Kontext des zu messenden Signals oder die gleichzeitige Überwachung mehrerer Punkte in einer komplexen Schaltung zur Fehlerdiagnose.
Kann ich mit dem RTB 2K 304 auch langsame oder transiente Signale untersuchen?
Ja, dank der tiefen Speichertiefe und der einstellbaren Abtastrate des RTB 2K 304 sind Sie in der Lage, sowohl langsame Signalverläufe über einen längeren Zeitraum zu beobachten als auch kurzzeitige transiente Ereignisse mit hoher Auflösung zu erfassen und zu analysieren.
Welche Datenspeicher- und Übertragungsoptionen bietet das Gerät?
Das RTB 2K 304 unterstützt in der Regel USB-Schnittstellen, über die Messdaten und Screenshots auf externe Speichermedien oder Computer übertragen werden können. Dies erleichtert die Dokumentation von Messergebnissen, die Weitergabe an Kollegen oder die Archivierung für spätere Analysen.
Wie zuverlässig sind die Messwerte des RTB 2K 304?
Das RTB 2K 304 ist ein Präzisionsinstrument, das auf eine hohe Messgenauigkeit ausgelegt ist. Die digitale Signalverarbeitung und die sorgfältige Kalibrierung des Geräts gewährleisten die Zuverlässigkeit und Reproduzierbarkeit Ihrer Messergebnisse, was für professionelle Anwendungen von größter Bedeutung ist.
