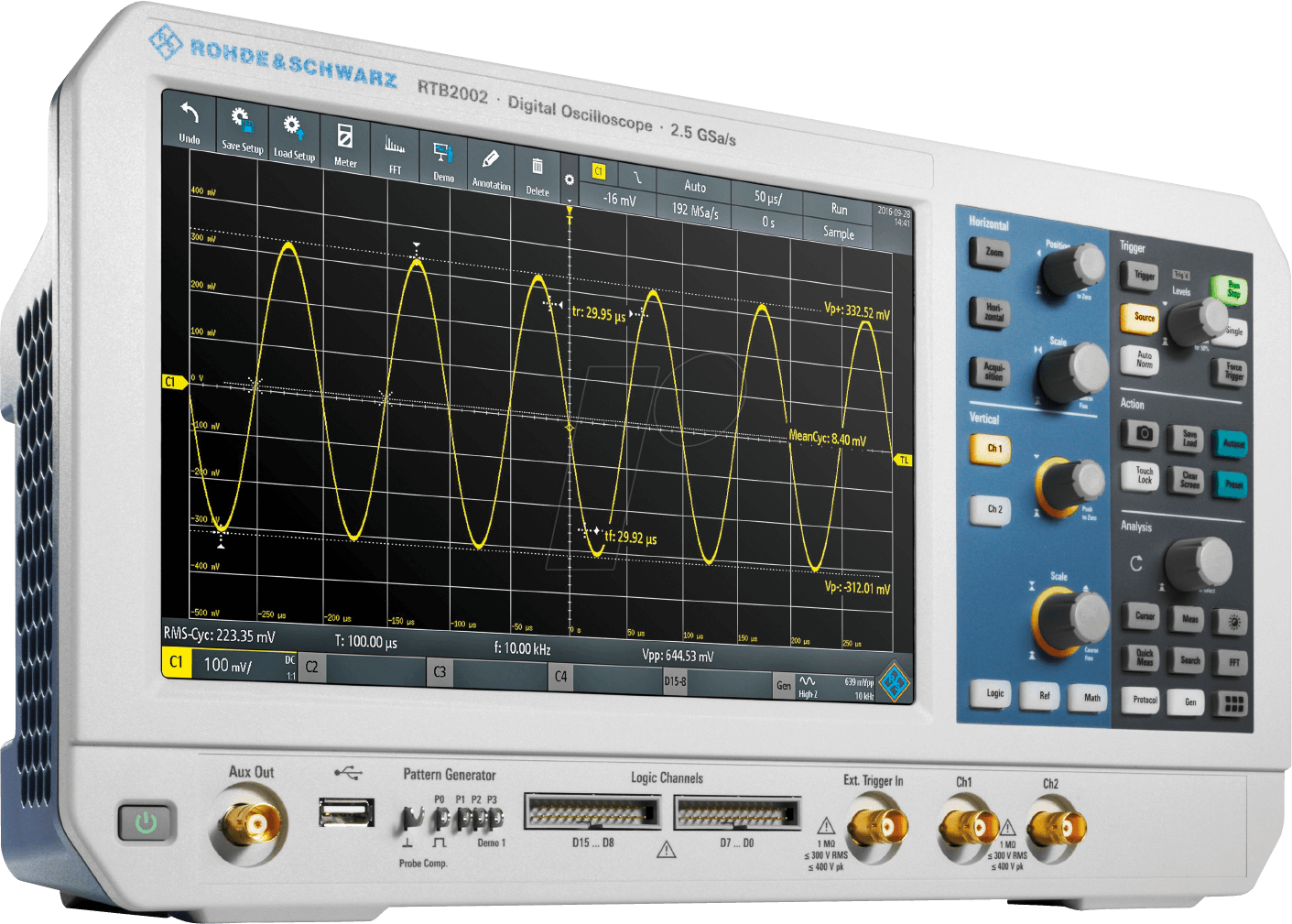

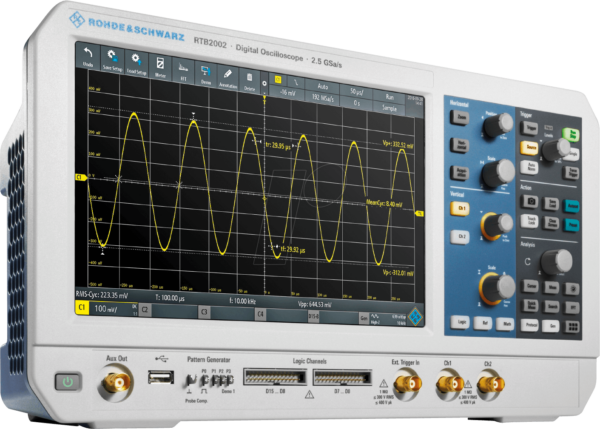

Präzise Analyse und schnelle Fehlersuche für professionelle Anwender: Das Rohde & Schwarz RTB2K302 Digital-Speicher-Oszilloskop
Das RTB 2K 302 Digital-Speicher-Oszilloskop von Rohde & Schwarz ist die ideale Lösung für Ingenieure, Techniker und Entwickler, die in der Hochfrequenztechnik, der Embedded-Systementwicklung oder der industriellen Automatisierung arbeiten und eine zuverlässige, leistungsstarke Plattform für die genaue Erfassung und Analyse komplexer Signale benötigen. Dieses Gerät übertrifft herkömmliche Oszilloskope durch seine herausragende Bandbreite, hohe Abtastrate und intelligenten Messfunktionen, die eine schnelle und fundierte Entscheidungsfindung bei der Fehlersuche und Systemoptimierung ermöglichen.
Leistungsstarke Kernspezifikationen für anspruchsvolle Messaufgaben
Mit einer Bandbreite von 300 MHz bietet das RTB 2K 302 die notwendige Kapazität, um auch hochfrequente Signale präzise zu erfassen und zu analysieren. Die hohe Abtastrate von bis zu 2 GSa/s in Echtzeit stellt sicher, dass selbst kurzzeitige Signalereignisse nicht verloren gehen. Mit zwei Kanälen können Sie komplexe Signale simultan betrachten und vergleichen, was die Effizienz bei der Analyse deutlich steigert.
Hervorragende Signalintegrität und Detailgenauigkeit
Die überragende Signalintegrität des RTB 2K 302 minimiert Rauschen und Verzerrungen, sodass Sie die wahren Eigenschaften Ihrer Signale sehen. Die vertikale Auflösung von 8 Bit erfasst feine Signalunterschiede, während die hohe Triggergenauigkeit das Isolieren spezifischer Ereignisse erleichtert. Dies ist entscheidend für die Entwicklung und Verifizierung von Schaltungen, bei denen selbst kleinste Abweichungen kritisch sein können.
Intelligente Trigger- und Analysefunktionen
Das RTB 2K 302 ist nicht nur ein Messgerät, sondern ein vollwertiges Analysewerkzeug. Es verfügt über eine Vielzahl an Trigger-Modi, darunter Flankentriggern, Pulsbreitentriggern und Videotriggern, die es Ihnen ermöglichen, gezielt nach spezifischen Signalformen zu suchen. Die integrierten automatischen Messfunktionen und Masken-Tests beschleunigen den Verifizierungsprozess und identifizieren Abweichungen von Sollwerten umgehend. Die optionale Protokollanalyse für gängige Schnittstellen wie I²C, SPI oder UART ist ein weiterer großer Vorteil für die Entwicklung eingebetteter Systeme.
Benutzerfreundliche Bedienung und intuitive Benutzeroberfläche
Trotz seiner hohen Leistungsfähigkeit ist das RTB 2K 302 intuitiv bedienbar. Der großzügige 8-Zoll-Touchscreen bietet eine klare Darstellung der Messergebnisse und ermöglicht eine einfache Navigation durch die Menüs und Funktionen. Die Bedienung per Touchscreen und Drehregler kombiniert das Beste aus beiden Welten und erleichtert die schnelle Einstellung von Parametern.
Robuste Bauweise und Zuverlässigkeit für den professionellen Einsatz
Konzipiert für den anspruchsvollen Einsatz in Labor und Feld, zeichnet sich das RTB 2K 302 durch eine robuste Bauweise aus. Das hochwertige Gehäuse schützt die empfindliche Elektronik vor Umwelteinflüssen und gewährleistet eine lange Lebensdauer und zuverlässigen Betrieb auch unter widrigen Bedingungen. Die kompakte Größe und das geringe Gewicht machen es zudem portabel einsetzbar.
Vorteile des RTB 2K 302 – Digital-Speicher-Oszilloskop RTB 2002, 300 MHz, 2 Kanäle im Überblick
- Hohe Bandbreite: 300 MHz für die Analyse schneller Signale.
- Hohe Abtastrate: Bis zu 2 GSa/s Echtzeit-Abtastung zur Erfassung transienter Ereignisse.
- Zwei präzise Kanäle: Simultane Erfassung und Vergleich von Signalen.
- Hervorragende Signalintegrität: Minimierung von Rauschen für genaue Messergebnisse.
- Umfangreiche Trigger-Optionen: Gezieltes Erfassen spezifischer Signalformen.
- Intelligente Analysefunktionen: Automatische Messungen, Masken-Tests und optionale Protokollanalyse.
- Intuitive Bedienung: 8-Zoll-Touchscreen und ergonomische Bedienelemente.
- Robuste Bauweise: Langlebigkeit und Zuverlässigkeit für professionellen Einsatz.
- Hohe vertikale Auflösung: 8 Bit zur Erfassung feiner Signalabstufungen.
Produkteigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Modell | RTB 2K 302 – Digital-Speicher-Oszilloskop RTB 2002 |
| Bandbreite | 300 MHz |
| Anzahl der Kanäle | 2 |
| Maximale Echtzeit-Abtastrate | 2 GSa/s pro Kanal |
| Vertikale Auflösung | 8 Bit |
| Speicherlänge | Bis zu 10 Mpts pro Kanal (mit optionaler Speichererweiterung) |
| Display | 8-Zoll-WVGA-TFT-Farbdisplay mit Touchscreen |
| Trigger-Typen | Flanken, Pulsbreite, Videotriggern, Logik (optional), serieller Bus (optional) |
| Anschlussmöglichkeiten | USB-Gerät, USB-Host, LAN |
| Abmessungen (B x H x T) | 382 mm x 203 mm x 126 mm |
| Gewicht | Ca. 3 kg |
| Betriebstemperatur | 0 °C bis 40 °C |
FAQ – Häufig gestellte Fragen zu RTB 2K 302 – Digital-Speicher-Oszilloskop RTB 2002, 300 MHz, 2 Kanäle
Was ist der Hauptvorteil des RTB 2K 302 im Vergleich zu Oszilloskopen mit geringerer Bandbreite?
Der Hauptvorteil liegt in der Fähigkeit, schnellere Signaländerungen und höhere Frequenzen präzise zu erfassen. Mit 300 MHz Bandbreite können Entwickler und Ingenieure auch komplexe, hochfrequente Signale analysieren, die bei Geräten mit geringerer Bandbreite möglicherweise nicht vollständig oder verzerrt dargestellt würden. Dies ist entscheidend für die Fehlererkennung und Systemoptimierung in modernen elektronischen Schaltungen.
Für welche Anwendungsbereiche ist das RTB 2K 302 besonders gut geeignet?
Das RTB 2K 302 eignet sich hervorragend für die Entwicklung und Prüfung von Embedded-Systemen, die Analyse von digitalen Kommunikationsprotokollen (mit optionalen Dekodern), die Fehlersuche in Leistungselektronik, die Verifikation von Schaltungen im Bereich der Automobilindustrie und Luftfahrt sowie für allgemeine Labormessungen in Forschung und Lehre, wo präzise und zuverlässige Messergebnisse gefordert sind.
Ist das RTB 2K 302 auch für Einsteiger in der Messtechnik geeignet?
Ja, trotz seiner professionellen Leistungsfähigkeit wurde das RTB 2K 302 mit einer intuitiven Benutzeroberfläche und einem großen Touchscreen entwickelt, was die Bedienung vereinfacht. Die automatischen Messfunktionen und die klare Darstellung der Signale helfen auch weniger erfahrenen Anwendern, schnell aussagekräftige Ergebnisse zu erzielen. Die umfangreiche Dokumentation und die branchenübliche Bedienlogik erleichtern die Einarbeitung.
Welche spezifischen Analysefunktionen des RTB 2K 302 heben es von einfacheren Oszilloskopen ab?
Das RTB 2K 302 bietet fortschrittliche Trigger-Modi, die weit über einfache Flankentrigger hinausgehen, wie z.B. Pulsbreiten-, Muster- oder serielle Protokolltigger (optional). Hinzu kommen leistungsstarke automatische Messungen mit Statistiken, Masken-Tests zur schnellen Überprüfung von Spezifikationen und die Möglichkeit, Messungen zu speichern und zu vergleichen. Die optionale Protokollanalyse für gängige Schnittstellen wie I²C, SPI und UART ist ein weiterer wichtiger Unterschied für die Entwicklung eingebetteter Systeme.
Wie wirkt sich die Speicherlänge von 10 Mpts auf die Messgenauigkeit aus?
Eine längere Speicherlänge wie die 10 Mpts des RTB 2K 302 ermöglicht es, mehr Datenpunkte pro Signal zu erfassen, insbesondere bei niedrigeren Abtastraten. Dies ist entscheidend für die Analyse von Signalen über längere Zeiträume oder für das Einfangen seltener Ereignisse. Eine höhere Punktanzahl bedeutet auch, dass das Signal mit mehr Details dargestellt werden kann, was für die Identifizierung feiner Signalformen oder unerwünschter Artefakte unerlässlich ist.
Welche Art von Anschlüssen bietet das RTB 2K 302 für die Datenübertragung und Fernsteuerung?
Das RTB 2K 302 verfügt über gängige und vielseitige Anschlussmöglichkeiten. Es bietet einen USB-Geräteanschluss für die direkte Verbindung mit einem PC zur Datenübertragung und Fernsteuerung, einen USB-Host-Anschluss zum Anschluss von USB-Speichermedien für das Speichern von Messdaten und Screenshots sowie einen LAN-Anschluss für die Netzwerkintegration und Fernzugriff über das lokale Netzwerk. Diese Flexibilität erleichtert die Integration in bestehende Testumgebungen und Arbeitsabläufe.
Ist das RTB 2K 302 erweiterbar, um zukünftigen Anforderungen gerecht zu werden?
Ja, das RTB 2K 302 bietet Optionen zur Erweiterung seiner Funktionalität. Dazu gehört die optionale Speichererweiterung, die die Speichertiefe erhöht, sowie optionale Softwarepakete für die Protokollanalyse und erweiterte Trigger-Funktionen. Diese Erweiterungsmöglichkeiten ermöglichen es dem Anwender, das Gerät an spezifische und sich entwickelnde Messanforderungen anzupassen und seine Lebensdauer als wertvolles Analysewerkzeug zu verlängern.
