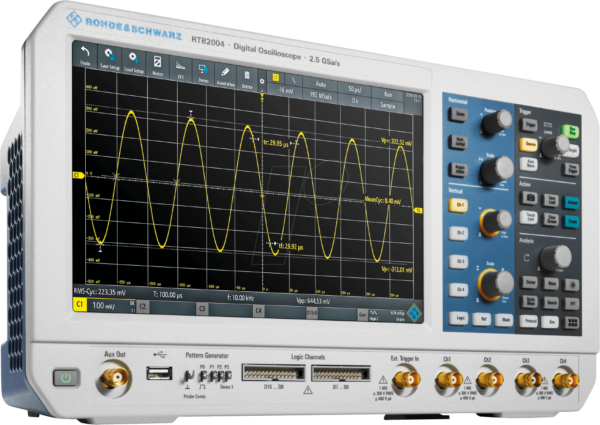

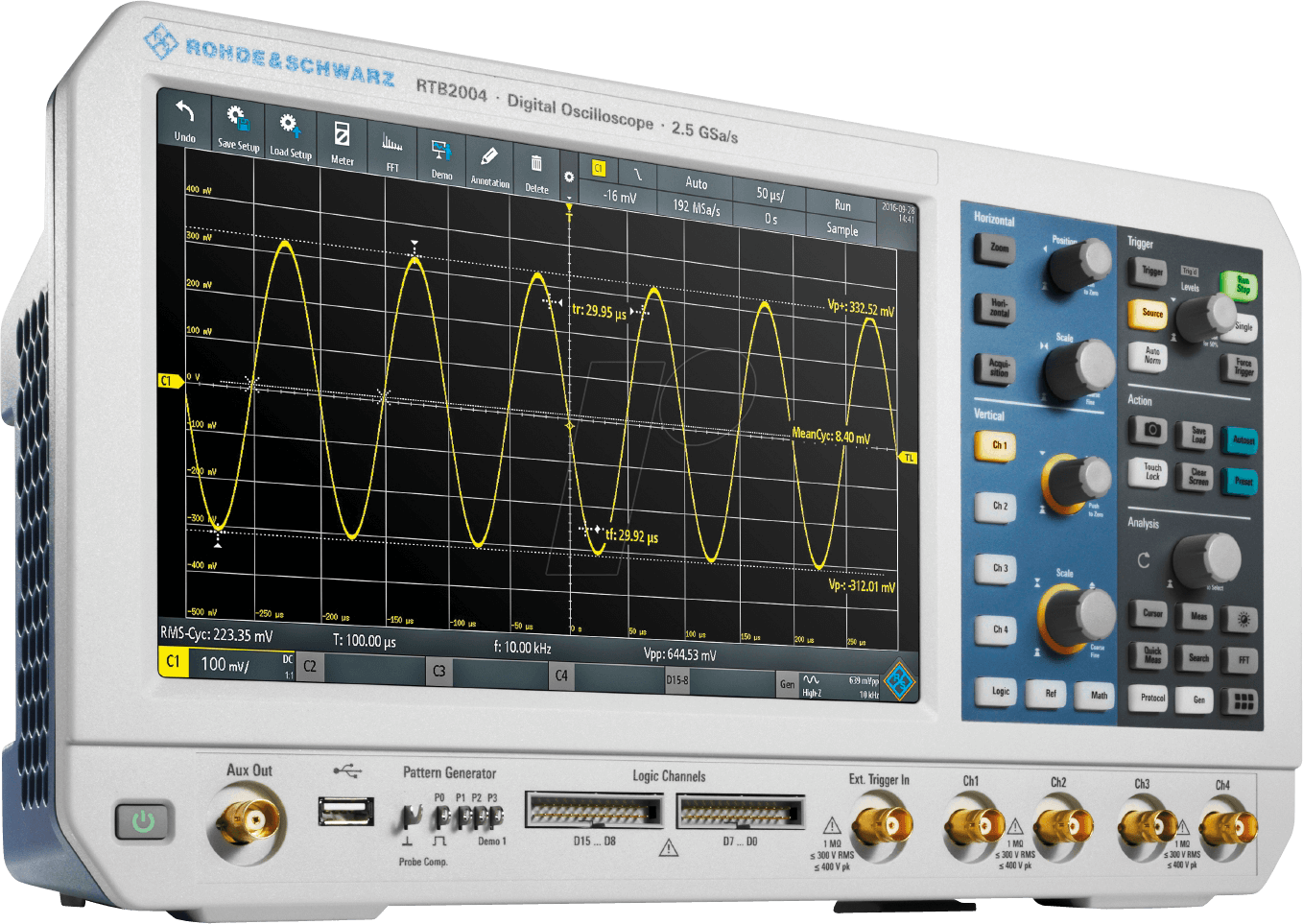

Präzision und Leistung für anspruchsvolle Messaufgaben: Das RTB 2K 204 – Digital-Speicher-Oszilloskop RTB 2002
Das RTB 2K 204 – Digital-Speicher-Oszilloskop RTB 2002, 200 MHz, 4 Kanäle ist die ideale Lösung für Ingenieure, Techniker und Entwickler, die präzise und zuverlässige Messergebnisse in der digitalen Signalverarbeitung benötigen. Dieses Oszilloskop adressiert die Notwendigkeit, komplexe Signale mit hoher Auflösung und Detailgenauigkeit zu analysieren, und überwindet die Limitierungen einfacherer Messgeräte durch seine leistungsstarke Technologie und vielseitigen Funktionen.
Umfassende Analysefähigkeiten für maximale Signalintegrität
Das RTB 2K 204 setzt neue Maßstäbe in der digitalen Oszilloskopie. Mit einer Bandbreite von 200 MHz und vier unabhängigen Kanälen ermöglicht es die gleichzeitige Erfassung und Darstellung mehrerer Signale, was für die Analyse komplexer Schaltungen unerlässlich ist. Die hohe Abtastrate und die vertikale Auflösung gewährleisten, dass selbst kleinste Signalabweichungen und transienten Ereignisse exakt erfasst und detailliert untersucht werden können. Dies ist entscheidend, um Fehlerursachen schnell zu identifizieren und die Signalintegrität in anspruchsvollen elektronischen Systemen sicherzustellen.
Überlegene Technologie im Vergleich zu Standardlösungen
Im Gegensatz zu herkömmlichen Oszilloskopen, die oft an Bandbreiten-, Kanalkapazitäts- oder Auflösungsgrenzen stoßen, bietet das RTB 2K 204 eine herausragende Kombination aus Leistung und Funktionalität. Die digitale Speichertechnologie erlaubt die verlustfreie Speicherung und detaillierte Analyse von Signalen, auch über längere Zeiträume. Die intuitiv bedienbare Benutzeroberfläche und die fortschrittlichen Triggerfunktionen vereinfachen die Isolierung spezifischer Signalereignisse, was den Messprozess beschleunigt und die Effizienz erhöht. Die Fähigkeit, komplexe Signalformen mit hoher Genauigkeit zu visualisieren, macht dieses Oszilloskop zu einem unverzichtbaren Werkzeug für die Fehlersuche und Charakterisierung in den Bereichen Embedded Systems, Leistungselektronik und Kommunikationstechnologie.
Hervorgehobene Vorteile und Leistungsmerkmale
- Umfangreiche Bandbreite: 200 MHz ermöglichen die präzise Erfassung von Signalen in einem breiten Frequenzbereich.
- Vierkanal-Betrieb: Gleichzeitige Messung und Analyse mehrerer Signale für ein umfassendes Systemverständnis.
- Hohe Abtastrate: Erfasst schnellste Signaländerungen und ermöglicht detaillierte Einblicke in dynamische Prozesse.
- Erweiterte Triggerfunktionen: Präzise Signalisolierung durch Edge-, Pulsbreiten-, Logik- und Runt-Trigger.
- Intuitive Bedienung: Benutzerfreundliches Interface und Touchscreen-Funktionalität für effizientes Arbeiten.
- Umfangreiche Mess- und Analysefunktionen: Automatische Messungen, FFT-Analyse und Maskentests zur schnellen Beurteilung von Signalqualität.
- Kompaktes und robustes Design: Ideal für den Einsatz im Labor und unterwegs.
Technische Spezifikationen und Merkmale im Detail
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Modellbezeichnung | RTB 2K 204 – Digital-Speicher-Oszilloskop RTB 2002 |
| Bandbreite | 200 MHz |
| Kanäle | 4 |
| Abtastrate (max. pro Kanal) | Bis zu 2 GSa/s |
| Vertikale Auflösung | 8 Bit |
| Speichertiefe | Bis zu 250.000 Punkte pro Kanal |
| Trigger-Typen | Edge, Pulsbreite, Video, alternierend, Logik, Runt, Glitch |
| Display | 10,1-Zoll-TFT-WVGA-Touchscreen |
| Anschlüsse | USB (Host und Device), LAN, Trigger Out |
| Betriebstemperatur | 0 °C bis 40 °C |
Tiefergehende Einblicke in die Signalanalyse
Das RTB 2K 204 glänzt durch seine fortschrittlichen Triggerungsmöglichkeiten, die es dem Anwender erlauben, exakt die gesuchten Signalereignisse zu isolieren. Ob es sich um einen seltenen Glitch handelt, eine fehlerhafte Pulsbreite oder die Analyse von digitalen Logiksignalen – die vielfältigen Triggeroptionen machen die Fehlersuche und Verifikation von Designs effizienter denn je. Die hohe Speichertiefe von bis zu 250.000 Punkten pro Kanal ermöglicht die detailgenaue Erfassung und spätere Untersuchung komplexer Signalverläufe, ohne Kompromisse bei der zeitlichen Auflösung eingehen zu müssen. Dies ist besonders wichtig in zeitkritischen Anwendungen, wo jede Millisekunde zählt.
Die integrierte FFT-Analyse (Fast Fourier Transformation) verwandelt die Zeitbereichsdarstellung eines Signals in eine Frequenzbereichsdarstellung. Dies ermöglicht die Identifizierung von Störfrequenzen, die Analyse des Frequenzspektrums von Signalen und die Beurteilung der Signalqualität hinsichtlich unerwünschter Oberschwingungen. Ergänzt wird dies durch die Maskentestfunktion, die es erlaubt, vordefinierte Signalmasken zu erstellen und Abweichungen von der Norm automatisch zu erkennen. Dieser automatische Testprozess ist ideal für die Serienproduktion und Qualitätskontrolle.
Anwendungsbereiche und Einsatzmöglichkeiten
Das RTB 2K 204 – Digital-Speicher-Oszilloskop RTB 2002 ist ein vielseitiges Werkzeug, das in einer breiten Palette von Anwendungsbereichen eingesetzt werden kann:
- Embedded Systems Entwicklung: Analyse von Kommunikationsprotokollen wie SPI, I2C, UART und Debugging von Mikrocontroller-Designs.
- Leistungselektronik: Untersuchung von Schaltvorgängen in Netzteilen, Wechselrichtern und Motorsteuerungen.
- Automobilelektronik: Fehlersuche und Verifikation von Bussystemen (z.B. CAN, LIN) und Steuergeräten.
- Kommunikationstechnik: Messung und Analyse von HF-Signalen, Basisbandsignalen und digitalen Schnittstellen.
- Forschung und Entwicklung: Charakterisierung neuartiger Schaltungen und Technologien.
- Ausbildung und Lehre: Vermittlung praktischer Messfähigkeiten in Schulen, Universitäten und technischen Einrichtungen.
Die einfache Handhabung, kombiniert mit der robusten Bauweise, macht das RTB 2K 204 zu einem zuverlässigen Begleiter im Laboralltag und auch im Feld. Die Anbindung an externe Systeme über USB und LAN erleichtert die Datensicherung, Dokumentation und die Integration in automatisierte Testumgebungen.
FAQ – Häufig gestellte Fragen zu RTB 2K 204 – Digital-Speicher-Oszilloskop RTB 2002, 200 MHz, 4 Kanäle
Was ist die Hauptfunktion des RTB 2K 204 – Digital-Speicher-Oszilloskop RTB 2002?
Die Hauptfunktion des RTB 2K 204 ist die präzise Erfassung, Darstellung und Analyse von elektrischen Signalen über die Zeit. Es ermöglicht die Visualisierung komplexer Signalformen, die Identifizierung von Fehlern und die detaillierte Untersuchung von Systemverhalten.
Für wen ist dieses Oszilloskop besonders geeignet?
Dieses Oszilloskop ist ideal für Ingenieure, Techniker, Entwickler, Forscher und Ausbilder, die in Bereichen wie Embedded Systems, Leistungselektronik, Kommunikationstechnik und generell in der Elektronikentwicklung tätig sind und höchste Anforderungen an Präzision und Analysefähigkeiten stellen.
Welche Vorteile bietet die 200 MHz Bandbreite im Vergleich zu Geräten mit geringerer Bandbreite?
Die 200 MHz Bandbreite ermöglicht die akkurate Erfassung von Signalen mit höheren Frequenzen und schnelleren Anstiegs-/Abfallzeiten. Dies ist entscheidend, um Signalverzerrungen und parasitäre Effekte, die bei höheren Frequenzen auftreten, korrekt zu erkennen und zu analysieren.
Kann das Oszilloskop auch digitale Signale analysieren?
Ja, mit seinen vier Kanälen und den erweiterten Triggerfunktionen, einschließlich Logik-Trigger, ist das RTB 2K 204 sehr gut zur Analyse von digitalen Signalen und Bussystemen geeignet.
Wie unterstützt das Oszilloskop die Fehlersuche in komplexen Schaltungen?
Das RTB 2K 204 unterstützt die Fehlersuche durch seine hohe Abtastrate, große Speichertiefe, diverse Triggeroptionen zur Isolierung von Ereignissen, automatische Messungen und die integrierte FFT-Analyse zur Frequenzdomänenbetrachtung.
Ist das RTB 2K 204 auch für Anfänger geeignet?
Obwohl es sich um ein leistungsstarkes Profigerät handelt, zeichnet sich das RTB 2K 204 durch einen intuitiven Touchscreen und eine gut strukturierte Benutzeroberfläche aus, was die Einarbeitung auch für weniger erfahrene Nutzer erleichtert. Grundkenntnisse in der Messtechnik sind jedoch empfehlenswert.
Welche Anschlussmöglichkeiten bietet das Oszilloskop?
Das Gerät verfügt über USB-Anschlüsse für die Datenübertragung und Speicherung sowie über einen LAN-Anschluss für Netzwerkanbindungen. Ein Trigger-Out-Anschluss ist ebenfalls vorhanden.
