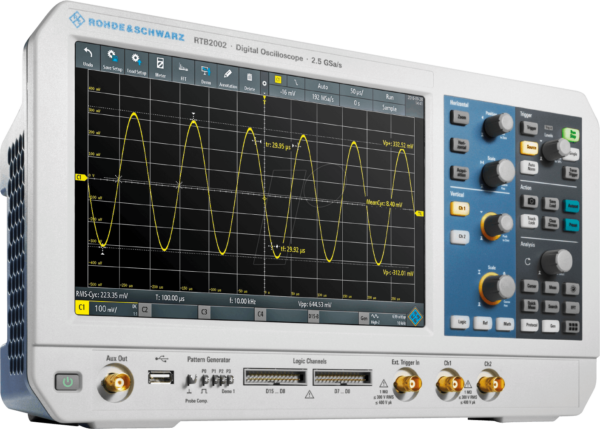

RTB 2K 202 – Digital-Speicher-Oszilloskop RTB 2002: Präzision und Leistung für professionelle Anwendungen
Das RTB 2K 202 – Digital-Speicher-Oszilloskop RTB 2002 mit 200 MHz Bandbreite und 2 Kanälen ist die ideale Lösung für Ingenieure, Techniker und Forscher, die eine zuverlässige und leistungsstarke Messinstrumentierung für die Analyse komplexer Signale benötigen. Es adressiert die Herausforderungen bei der schnellen und präzisen Erfassung von Transienten, der Fehleranalyse in Schaltungen und der Verifikation von digitalen und analogen Systemen, wo herkömmliche Oszilloskope an ihre Grenzen stoßen.
Überlegene Signalintegrität und Messgenauigkeit
Das RTB 2K 202 setzt neue Maßstäbe in der Signalintegrität durch seine hochauflösende Echtzeit-Sampling-Technologie und einen schnellen Signalpfad. Im Gegensatz zu Standard-Oszilloskopen, die oft Kompromisse bei der Detailgenauigkeit eingehen, ermöglicht das RTB 2002 die Erfassung feinster Signaldetails, selbst bei anspruchsvollen Messaufgaben. Die hohe Abtastrate und die lange Speichertiefe stellen sicher, dass auch kurzzeitige Ereignisse vollständig erfasst und analysiert werden können, ohne Detailverlust.
Leistungsstarke Analysefunktionen für komplexe Herausforderungen
Dieses Digital-Speicher-Oszilloskop ist mit einer Reihe von fortschrittlichen Analysefunktionen ausgestattet, die eine tiefgehende Untersuchung von Signalen ermöglichen:
- Umfassende Trigger-Optionen: Ermöglicht die präzise Auslösung auf verschiedenste Signalereignisse, einschließlich serieller Protokolle, und ist damit unverzichtbar für die Fehlersuche in komplexen digitalen Systemen.
- Spektrumanalyse (FFT): Bietet die Möglichkeit, Frequenzbereiche von Signalen direkt im Oszilloskop zu analysieren, was die Identifizierung von Störsignalen und die Beurteilung der Signalqualität erheblich vereinfacht.
- Maskentests: Integrierte Maskentestfunktionen ermöglichen die automatisierte Überprüfung von Signalen gegen vordefinierte Grenzwerte, was für die Qualitätssicherung und Produktion unerlässlich ist.
- Intuitive Bedienung: Ein übersichtliches Touch-Display und eine logisch strukturierte Benutzeroberfläche minimieren die Einarbeitungszeit und steigern die Effizienz bei der täglichen Arbeit.
- Erweiterte Mess- und Analysewerkzeuge: Zahlreiche automatische Messungen, Trendanalysen und mathematische Funktionen stehen zur Verfügung, um die Signalcharakterisierung zu optimieren.
Robuste Konstruktion und intuitive Benutzerführung
Das RTB 2K 202 zeichnet sich durch eine robuste Gehäusekonstruktion aus, die für den Einsatz in anspruchsvollen Labor- und Industrieumgebungen konzipiert ist. Die hohe Verarbeitungsqualität garantiert Langlebigkeit und Zuverlässigkeit auch bei intensiver Nutzung. Die Bedienung über das großflächige Touch-Display ist intuitiv und ermöglicht schnellen Zugriff auf alle Funktionen. Dank der klaren Anordnung der Bedienelemente und der übersichtlichen Menüstruktur können Anwender selbst komplexe Messaufgaben effizient durchführen.
Vielseitige Einsatzmöglichkeiten in Forschung und Entwicklung
Die hohe Leistungsfähigkeit und Flexibilität des RTB 2K 202 macht es zum idealen Werkzeug für eine breite Palette von Anwendungen:
- Entwicklung von eingebetteten Systemen: Debugging von Mikrocontrollern, Analyse von Kommunikationsprotokollen wie I2C, SPI und UART.
- Audio- und Videotechnik: Überprüfung von Signalqualitäten, Rauschmessungen und Jitter-Analysen.
- Automobilindustrie: Analyse von Bussystemen (z.B. CAN, LIN), Diagnose von elektronischen Steuergeräten.
- Telekommunikation: Messung von Funksignalen, Fehlererkennung in Übertragungswegen.
- Bildungseinrichtungen: Vermittlung praxisnaher Messtechnik und Signalverarbeitung in technischen Studiengängen.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Modell | RTB 2K 202 – Digital-Speicher-Oszilloskop RTB 2002 |
| Bandbreite | 200 MHz |
| Anzahl Kanäle | 2 |
| Echtzeit-Abtastrate | Bis zu 10 GSa/s pro Kanal (bei Nutzung eines Kanals) |
| Speichertiefe | Bis zu 100 Mpts pro Kanal |
| Vertikale Auflösung | 8 Bit (mit optionale Low-Noise-Verstärkung für 12 Bit-Auflösung) |
| Trigger-Funktionen | Edge, Pulse Width, Video, Pattern, Serial Bus Trigger (optional) |
| Display | 10,1 Zoll Farb-TFT-Touchscreen |
| Schnittstellen | USB 2.0 (Host und Device), LAN, optional: Wi-Fi |
| Abmessungen (B x H x T) | Ca. 380 mm x 177 mm x 145 mm |
| Gewicht | Ca. 2,5 kg |
| Netzteil | Intern, 100-240 V AC, 50/60 Hz |
Erweiterte Analysefunktionen und Protokoll-Dekodierung
Die optionalen Protokoll-Decoder-Optionen für serielle Busse wie I2C, SPI, UART, CAN und LIN revolutionieren die Fehlersuche in eingebetteten Systemen. Anstatt nur digitale Signalflanken zu beobachten, können Entwickler nun die tatsächlichen Datenpakete direkt auf dem Bildschirm des Oszilloskops dekodieren und analysieren. Dies beschleunigt den Debugging-Prozess erheblich und reduziert die Notwendigkeit für separate Logik-Analysatoren.
Die integrierte Spektrumanalyse (FFT) mit wählbarer Fensterfunktion und Auflösung ist ein weiteres mächtiges Werkzeug. Sie ermöglicht die präzise Identifizierung von Frequenzkomponenten in einem Signal, was für die Analyse von Störungen, die Beurteilung der Signalqualität und die Charakterisierung von Modulationsarten unerlässlich ist. Die Möglichkeit, die FFT-Analyse parallel zur Zeitbereichsanzeige durchzuführen, bietet eine ganzheitliche Sicht auf das Signal.
Flexibilität durch optionale Erweiterungen
Das RTB 2K 202 ist modular aufgebaut und kann durch verschiedene Optionen erweitert werden, um den spezifischen Anforderungen jeder Anwendung gerecht zu werden. Dazu gehören:
- Protokoll-Decoder-Optionen: Für eine Vielzahl von seriellen Kommunikationsprotokollen.
- Erweiterte Trigger-Funktionen: Inklusive detaillierter Trigger-Optionen für serielle Busse.
- Low-Noise-Verstärkung: Erhöht die vertikale Auflösung auf effektive 12 Bit für noch feinere Signalmessungen.
- Wi-Fi-Konnektivität: Ermöglicht drahtlose Datenübertragung und Fernsteuerung.
Diese Erweiterbarkeit stellt sicher, dass das Oszilloskop auch zukünftigen Anforderungen gerecht wird und eine langfristige Investition darstellt.
Präzise Messungen dank hochwertiger Hardware
Die Eingangsstufen des RTB 2K 202 sind mit hochwertigen Komponenten ausgestattet, um eine exzellente Signalintegrität über die gesamte Bandbreite zu gewährleisten. Dies umfasst rauscharme Verstärker und präzise Analog-Digital-Wandler, die eine akkurate Wiedergabe des Eingangssignals sicherstellen. Die Eingangsimpedanz von 1 MΩ parallel zu einer geringen Eingangskapazität minimiert die Belastung des Prüflings und ermöglicht Messungen auch an empfindlichen Schaltungen.
Anwendungsbeispiele für maximale Effizienz
Stellen Sie sich vor, Sie arbeiten an einem neuen Embedded-System und müssen die Kommunikation zwischen einem Mikrocontroller und einem Sensor analysieren. Mit dem RTB 2K 202 und der optionalen UART-Dekodierung können Sie die gesendeten und empfangenen Datenpakete direkt im Klartext auf dem Bildschirm sehen. Dies erspart Ihnen stundenlanges manuelles Entziffern von Bitströmen und ermöglicht eine sofortige Fehlererkennung, falls die Daten nicht korrekt übertragen werden. Ebenso, wenn Sie die Störanfälligkeit einer Audio-Schaltung untersuchen, ermöglicht Ihnen die FFT-Funktion, unerwünschte Frequenzen im Signalpegel exakt zu lokalisieren und deren Ursache zu beheben.
FAQ – Häufig gestellte Fragen zu RTB 2K 202 – Digital-Speicher-Oszilloskop RTB 2002, 200 MHz, 2 Kanäle
Was ist die Hauptanwendung des RTB 2K 202?
Das RTB 2K 202 ist primär für Ingenieure und Techniker in der Entwicklung, Prüfung und Fehlersuche von elektronischen Schaltungen und Systemen konzipiert. Seine Bandbreite von 200 MHz und die 2 Kanäle sind ideal für die Analyse analoger und digitaler Signale in Bereichen wie Embedded-Systeme, Automobiltechnik und allgemeiner Elektronikentwicklung.
Welche Vorteile bietet das RTB 2K 202 gegenüber einfacheren Oszilloskopen?
Das RTB 2K 202 bietet eine deutlich höhere Bandbreite, eine größere Speichertiefe und fortschrittlichere Trigger- und Analysefunktionen wie die optionale Protokoll-Dekodierung und Spektrumanalyse. Dies ermöglicht eine präzisere und tiefere Analyse komplexer Signale, die mit einfacheren Geräten nicht möglich wäre.
Sind Protokoll-Decoder-Optionen im Standardlieferumfang enthalten?
Nein, die Protokoll-Decoder-Optionen sind Zubehör und müssen separat erworben werden. Dies ermöglicht es den Anwendern, ihr Gerät genau an ihre spezifischen Anforderungen anzupassen und nur für die Funktionen zu bezahlen, die sie tatsächlich benötigen.
Wie wirkt sich die Speichertiefe auf die Messungen aus?
Eine größere Speichertiefe ermöglicht die Erfassung von längeren Signalabschnitten bei hoher Abtastrate. Dies ist entscheidend, um auch seltene oder transiente Ereignisse vollständig zu erfassen, die bei einer geringen Speichertiefe verloren gehen könnten.
Ist das RTB 2K 202 für die Messung von Hochfrequenzsignalen geeignet?
Mit einer Bandbreite von 200 MHz ist das RTB 2K 202 gut geeignet für die Analyse von Signalen in vielen gängigen Anwendungen. Für extrem hohe Frequenzen (mehrere GHz) wären Oszilloskope mit einer entsprechenden höheren Bandbreite erforderlich.
Welche Art von Display hat das Oszilloskop?
Das RTB 2K 202 verfügt über ein 10,1 Zoll großes Farb-TFT-Touchscreen-Display, das eine intuitive Bedienung und eine klare Darstellung der Messergebnisse ermöglicht.
Bietet das Gerät Schnittstellen für die Datenübertragung?
Ja, das Gerät verfügt über USB 2.0 (Host und Device) sowie eine LAN-Schnittstelle für die Datenübertragung und Fernsteuerung. Optional ist auch eine Wi-Fi-Konnektivität verfügbar.
