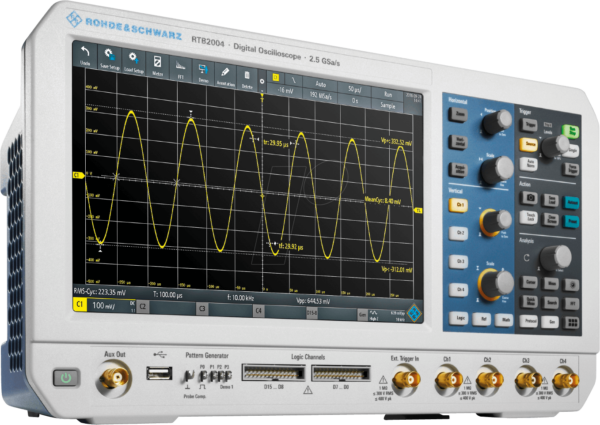

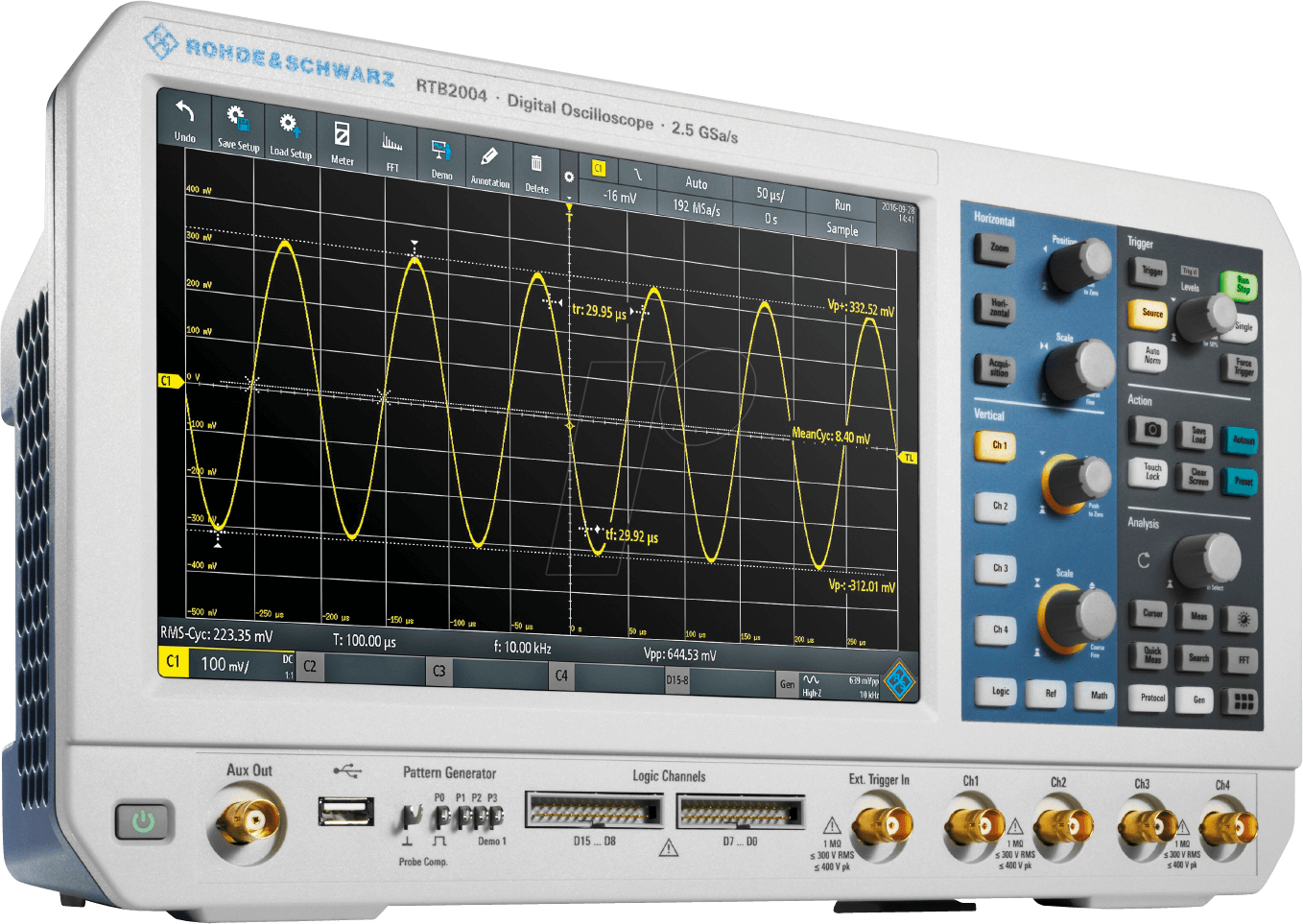

RTB 2K 104M – Mixed-Signal-Oszilloskop RTB 2002, 100 MHz, 4 Kanäle: Präzision für anspruchsvolle Entwicklungs- und Debugging-Aufgaben
Das RTB 2K 104M – Mixed-Signal-Oszilloskop RTB 2002, 100 MHz, 4 Kanäle wurde konzipiert, um Ingenieuren und Technikern eine leistungsstarke und flexible Lösung für die Analyse komplexer Signale zu bieten. Es schließt die Lücke zwischen grundlegenden Oszilloskopen und teuren High-End-Geräten und ermöglicht somit eine präzise Signalintegritätprüfung, Fehlerdiagnose und Systemverifizierung in anspruchsvollen Elektronikprojekten.
Umfassende Signalintegrität und präzise Messungen
Dieses Mixed-Signal-Oszilloskop adressiert die wachsenden Anforderungen in der modernen Elektronikentwicklung, wo die Interaktion analoger und digitaler Signale zunehmend komplex wird. Entwickler, die an eingebetteten Systemen, IoT-Geräten, Leistungselektronik oder Kommunikationsschnittstellen arbeiten, stoßen oft auf Herausforderungen bei der gleichzeitigen Erfassung und Analyse von sowohl kontinuierlichen Spannungsverläufen als auch digitalen Taktsignalen und Datenströmen. Das RTB 2002 mit seinen 4 Kanälen und einer Bandbreite von 100 MHz bietet die notwendige Leistungsfähigkeit, um diese Signale mit hoher Detailgenauigkeit und zeitlicher Auflösung zu erfassen.
Die überlegene Wahl für Profis: Warum RTB 2K 104M?
Im Vergleich zu Standard-Oszilloskopen, die oft nur analoge Signale erfassen oder nur begrenzte digitale Kanäle bieten, integriert das RTB 2K 104M nahtlos die Erfassung analoger und digitaler Signale. Diese integrierte Funktionalität spart nicht nur Platz und Kosten, indem die Notwendigkeit mehrerer Geräte entfällt, sondern ermöglicht auch eine synchronisierte Analyse über verschiedene Signalarten hinweg. Die hohe Abtastrate und die detaillierten Triggerfunktionen gewährleisten, dass selbst kurzzeitige Ereignisse und Transienten präzise erfasst und isoliert werden können, was für das Debugging von Mixed-Signal-Schaltungen unerlässlich ist. Die intuitiven Bedienkonzepte und die kompakte Bauweise machen es zu einem effizienten Werkzeug im Labor und unterwegs.
Leistungsmerkmale für anspruchsvolle Anwendungen
Das RTB 2K 104M zeichnet sich durch eine Reihe von herausragenden Merkmalen aus, die es zu einem unverzichtbaren Werkzeug für professionelle Anwender machen:
- 4-Kanal-Konfiguration: Ermöglicht die gleichzeitige Erfassung und Analyse mehrerer Signalpfade, ideal für die Untersuchung komplexer Systeminteraktionen.
- 100 MHz Bandbreite: Bietet ausreichende Bandbreite zur Erfassung und detaillierten Analyse von Signalen in den meisten gängigen Embedded-Systemen und Kommunikationsprotokollen.
- Hohe Abtastrate: Mit einer maximalen Abtastrate von 2 GSa/s pro Kanal werden selbst schnelle Signaländerungen detailgetreu abgebildet.
- Integrierte Logikanalysator-Funktion: Erlaubt die gleichzeitige Erfassung von bis zu 16 digitalen Kanälen, was die Analyse von Bussystemen, Protokollen und Steuerungslogik erheblich vereinfacht.
- Intuitive Bedienoberfläche: Ein großzügiges Touch-Display und eine klare Tastenanordnung sorgen für eine einfache und schnelle Konfiguration und Bedienung.
- Umfangreiche Trigger-Optionen: Mit komplexen Triggermodi können spezifische Signalereignisse präzise isoliert und analysiert werden.
- Serial Bus Triggering und Decoding: Unterstützt das Triggering und Decoding gängiger serieller Busprotokolle wie I2C, SPI, UART und CAN, was die Fehlersuche in Kommunikationssystemen beschleunigt.
- Kompakte Bauweise und geringes Gewicht: Ideal für den Einsatz auf engem Raum im Labor oder für den Transport zu verschiedenen Messorten.
Detaillierte technische Spezifikationen
Die Leistungsfähigkeit des RTB 2K 104M wird durch seine präzise Konstruktion und hochwertige Komponenten untermauert. Hier sind die wichtigsten technischen Details im Überblick:
| Merkmal | Spezifikation |
|---|---|
| Modell | RTB 2002 |
| Kanäle | 4 analoge Kanäle, optional 16 digitale Kanäle (mit Logikanalysator-Option) |
| Bandbreite | 100 MHz |
| Abtastrate (maximal) | 2 GSa/s pro Kanal |
| Speichertiefe (maximal) | 50 Mpts pro Kanal |
| Vertikale Auflösung | 8 Bit |
| Eingangsimpedanz | 1 MΩ || 15 pF |
| Trigger-Typen | Flanke, Pulsbreite, Video, Serial Bus (I2C, SPI, UART, CAN, LIN, FlexRay) |
| Display | 10,1-Zoll-TFT-Touchscreen |
| Schnittstellen | USB 2.0 (Device & Host), LAN, Wi-Fi (optional) |
| Abmessungen (B x H x T) | Ca. 320 mm x 190 mm x 120 mm |
| Gewicht | Ca. 2,3 kg |
Optimierte Signalverarbeitung und Analysefunktionen
Die Signalverarbeitungskapazitäten des RTB 2K 104M sind auf Effizienz und Genauigkeit ausgelegt. Die tiefe Speichertiefe von bis zu 50 Mpts pro Kanal ermöglicht die Erfassung langer Signalabschnitte mit hoher Auflösung, was für die Untersuchung von Busprotokollen oder die Analyse von sich über längere Zeit erstreckenden Vorgängen unerlässlich ist. Die integrierte digitale Logikanalysefunktion erweitert die Möglichkeiten des Oszilloskops erheblich. Mit bis zu 16 digitalen Kanälen kann die korrekte Funktion von Steuerleitungen, Taktsignalen und Datenbussen parallel zu den analogen Signalen überwacht werden. Dies ist besonders wertvoll beim Debugging von Mikrocontroller-basierten Systemen, wo die zeitliche Abstimmung zwischen verschiedenen digitalen und analogen Komponenten entscheidend ist.
Erweiterte Trigger- und Protokollanalyse
Das RTB 2K 104M bietet eine breite Palette an Triggerfunktionen, die es dem Anwender ermöglichen, genau die Signalereignisse zu isolieren, die von Interesse sind. Neben den Standard-Flanken- und Pulsbreitentriggern sind fortschrittliche Trigger wie Video-Trigger verfügbar. Besonders hervorzuheben ist die Fähigkeit zum Triggering und Decoding von seriellen Bussystemen wie I2C, SPI, UART und CAN. Dies bedeutet, dass nicht nur die physikalischen Signalzustände erfasst werden, sondern auch die eigentlichen Datenpakete direkt im Klartext angezeigt werden können. Diese Funktion ist ein entscheidender Zeitgewinn bei der Fehlersuche in Kommunikationsschnittstellen, da sie das manuelle Dekodieren von Protokollen überflüssig macht.
Benutzerfreundlichkeit und Flexibilität im Einsatz
Die Bedienung des RTB 2K 104M ist auf maximale Benutzerfreundlichkeit ausgelegt. Der 10,1-Zoll-TFT-Touchscreen bietet eine übersichtliche Darstellung der Signale und eine intuitive Navigation durch die Menüs. Die Kombination aus Touch-Bedienung und klassischen Tasten ermöglicht sowohl schnelles intuitives Arbeiten als auch präzise Einstellungen. Die Anschlussvielfalt mit USB, LAN und optionalem Wi-Fi sorgt für einfache Integration in bestehende Testaufbauten und ermöglicht Datenübertragung sowie Fernsteuerung. Die kompakte und leichte Bauweise macht das Oszilloskop zudem zu einem idealen Werkzeug für den flexiblen Einsatz in verschiedenen Umgebungsbedingungen, vom Entwicklungslabor bis hin zur Feldmessung.
Umfassende Software- und Analysemöglichkeiten
Neben den Hardware-Funktionen bietet das RTB 2K 104M auch leistungsfähige Software-Tools zur Signalaufzeichnung und Analyse. Die Möglichkeit, Messungen direkt auf dem Gerät durchzuführen, Wellenformen zu speichern und diese später zu analysieren, erhöht die Effizienz des Debugging-Prozesses. Die direkte Anbindung an einen PC über USB oder LAN ermöglicht die Übertragung von Messdaten für eine detailliertere Auswertung oder die Erstellung von Berichten. Die intuitive Benutzeroberfläche stellt sicher, dass auch Anwender mit weniger Erfahrung schnell die benötigten Funktionen finden und anwenden können.
Anwendungsgebiete des RTB 2K 104M
Das Mixed-Signal-Oszilloskop RTB 2002 findet breite Anwendung in folgenden Bereichen:
- Entwicklung und Debugging von Embedded-Systemen: Analyse von Mikrocontroller-Steuersignalen, Buskommunikation und externen Sensordaten.
- Automobil-Elektronik: Untersuchung von CAN- und LIN-Bussen, Analyse von Sensoren und Aktoren.
- IoT-Entwicklung: Debugging von Kommunikationsprotokollen wie SPI und I2C, Überwachung von Stromversorgungsspitzen.
- Leistungselektronik: Analyse von Schaltvorgängen, Messung von Spannungs- und Stromverläufen mit hoher Präzision.
- Industrielle Automatisierung: Überprüfung von Steuerungssignalen und Bussystemen in industriellen Umgebungen.
- Ausbildung und Forschung: Ein leistungsstarkes und dennoch einfach zu bedienendes Werkzeug für den Einsatz in Universitäten und Forschungseinrichtungen.
FAQ – Häufig gestellte Fragen zu RTB 2K 104M – Mixed-Signal-Oszilloskop RTB 2002, 100 MHz, 4 Kanäle
Was ist der Hauptvorteil der Mixed-Signal-Fähigkeit dieses Oszilloskops?
Der Hauptvorteil der Mixed-Signal-Fähigkeit ist die gleichzeitige und synchronisierte Erfassung sowie Analyse von analogen und digitalen Signalen. Dies ist entscheidend für das Debugging von Systemen, bei denen digitale Steuerlogik mit analogen Messwerten interagiert, und vereinfacht die Fehlersuche erheblich, da keine separaten Geräte benötigt werden und die zeitliche Korrelation der Signale direkt sichtbar ist.
Ist die digitale Logikanalysator-Funktion im Standardlieferumfang enthalten?
Die digitale Logikanalysator-Funktion mit 16 Kanälen ist als Option verfügbar und muss gegebenenfalls separat erworben oder als Paketkonfiguration gewählt werden, um die volle Mixed-Signal-Funktionalität zu nutzen.
Welche seriellen Protokolle werden vom RTB 2K 104M unterstützt?
Das RTB 2K 104M unterstützt das Triggering und Decoding von gängigen seriellen Protokollen wie I2C, SPI, UART und CAN. Dies ermöglicht die direkte Anzeige der dekodierten Daten auf dem Bildschirm und beschleunigt die Analyse von Kommunikationsschnittstellen.
Wie wird die Datenerfassung und -übertragung gehandhabt?
Das Oszilloskop verfügt über USB- und LAN-Schnittstellen. Daten können direkt auf dem Gerät gespeichert, auf einen USB-Stick übertragen oder über das Netzwerk auf einen PC zur weiteren Analyse und Dokumentation übertragen werden. Eine optionale Wi-Fi-Funktion erweitert die Flexibilität der Datenübertragung.
Ist das RTB 2K 104M für den Einsatz in rauen Umgebungen geeignet?
Das Gerät ist für den Einsatz in professionellen Labor- und Werkstattumgebungen konzipiert und verfügt über eine robuste Bauweise. Für den Einsatz in extrem rauen Umgebungen (z.B. starke Vibrationen, extreme Temperaturen) sind gegebenenfalls spezielle Schutzmaßnahmen oder spezialisierte Geräte erforderlich.
Welche Software ist zur Analyse der aufgezeichneten Daten verfügbar?
Die Grundfunktionen zur Darstellung und Analyse der aufgezeichneten Wellenformen sind direkt auf dem Oszilloskop integriert. Für erweiterte Analysen oder die Erstellung von Berichten können die Daten auf einen PC übertragen und mit gängiger Oszilloskop-Software verarbeitet werden, die oft mit dem Gerät geliefert wird oder vom Hersteller bereitgestellt wird.
Wie wirkt sich die Speichertiefe auf die Messgenauigkeit aus?
Eine größere Speichertiefe ermöglicht die Erfassung von längeren Zeitfenstern bei gleichbleibend hoher Abtastrate. Dies bedeutet, dass auch bei der Untersuchung von Signalen über einen längeren Zeitraum die Detailgenauigkeit erhalten bleibt. Eine tiefe Speichertiefe ist daher essenziell für die genaue Analyse komplexer Signalverläufe und die Fehlersuche in Systemen mit langen Datenbursts oder langsamen Taktraten.
