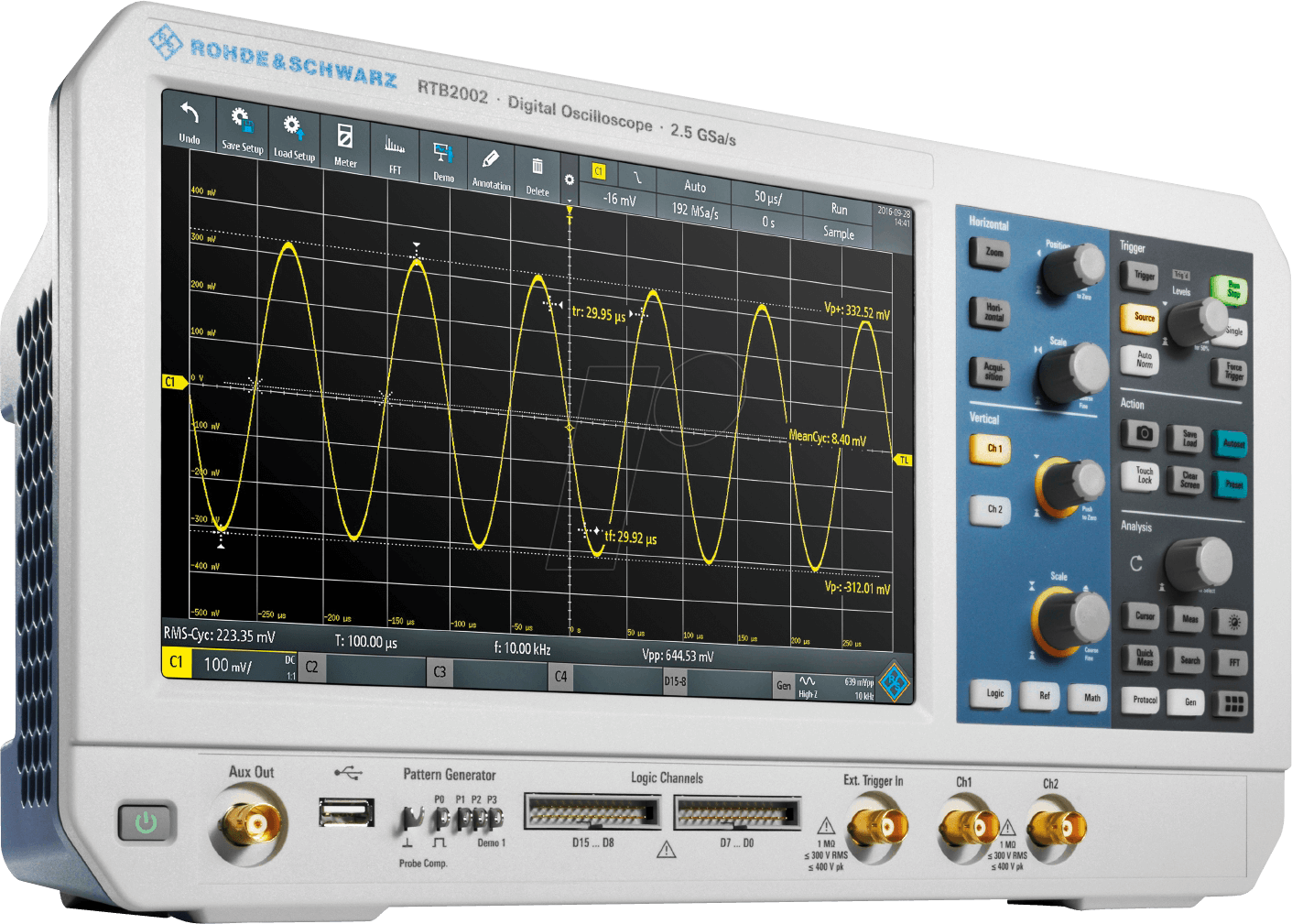

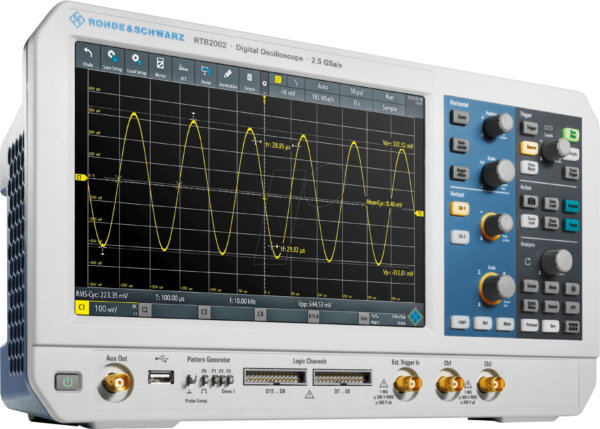

RTB 2K 102M – Mixed-Signal-Oszilloskop RTB 2002, 100 MHz, 2 Kanäle: Präzision für anspruchsvolle Analysen
Das RTB 2K 102M – Mixed-Signal-Oszilloskop RTB 2002 mit 100 MHz Bandbreite und 2 Kanälen ist die ideale Lösung für Ingenieure, Techniker und fortgeschrittene Hobbyisten, die tiefgreifende Einblicke in komplexe elektrische Signale benötigen. Es adressiert das Problem der unzureichenden Signaldetaillierung bei Standard-Oszilloskopen und bietet eine überlegene Analysemöglichkeit für digitale und analoge Schaltungen.
Überlegene Leistung und Funktionalität
Das RTB 2K 102M – Mixed-Signal-Oszilloskop RTB 2002 hebt sich von herkömmlichen Oszilloskopen durch seine Kombination aus hoher Bandbreite, fortschrittlichen Triggerfunktionen und einer intuitiven Bedienung ab. Es ermöglicht präzise Messungen und Analysen von analogen Signalen bis zu 100 MHz und bietet durch seine Mixed-Signal-Fähigkeiten eine erweiterte Diagnosemöglichkeit für digitale Schaltungen.
Hervorragende Messgenauigkeit und Detailtiefe
Die Kernkompetenz des RTB 2K 102M – Mixed-Signal-Oszilloskop RTB 2002 liegt in seiner Fähigkeit, auch feinste Signaldetails mit höchster Präzision zu erfassen. Dies wird durch eine hohe Abtastrate und eine Auflösung von 8 Bit pro Kanal erreicht, was eine detaillierte Darstellung von Signalformen ermöglicht, die mit einfacheren Geräten oft verborgen bleiben.
- Hohe Bandbreite: 100 MHz ermöglichen die präzise Erfassung von Signalen in vielen Anwendungsbereichen der Elektronikentwicklung und Fehlersuche.
- 2 Kanäle: Ermöglichen den gleichzeitigen Vergleich und die Analyse von zwei verschiedenen Signalpfaden in einer Schaltung.
- Mixed-Signal-Funktionalität: Integriert die Fähigkeiten eines Logikanalysators, um digitale Signale parallel zu analogen Messungen zu erfassen und zu analysieren.
- Intuitive Bedienung: Ein klares Display und eine logisch strukturierte Benutzeroberfläche erleichtern die Konfiguration und Bedienung, auch für weniger erfahrene Anwender.
- Erweiterte Trigger-Optionen: Bieten flexible Möglichkeiten zur Isolierung spezifischer Signalereignisse für eine gezielte Analyse.
- Schnelle Signalverarbeitung: Die integrierte Hardware ermöglicht eine schnelle Erfassung und Darstellung von Messdaten.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Modell | RTB 2K 102M – Mixed-Signal-Oszilloskop RTB 2002 |
| Bandbreite | 100 MHz |
| Kanäle | 2 analoge Kanäle |
| Abtastrate (pro Kanal) | Bis zu 1 GSa/s |
| Auflösung (ADC) | 8 Bit |
| Speichertiefe (pro Kanal) | Bis zu 20 Mpts |
| Display | TFT-Farbdisplay (Größe und Auflösung je nach spezifischem Modell-Datenblatt, typischerweise gut ablesbar) |
| Anschlussmöglichkeiten | USB-Host und -Gerät, LAN (für Fernsteuerung und Datenübertragung) |
| Anwendungsbereiche | Forschung & Entwicklung, Ausbildung, Service & Reparatur, industrielle Automatisierung, Automotive-Elektronik |
| Trigger-Modi | Edge, Pulse, Video, Alternate, Slope, Logic (bei aktivierter Mixed-Signal-Option), Serial-Bus (optional) |
| Leistungsaufnahme | Typischerweise im Bereich von 40-80 Watt, abhängig von der Nutzung. |
Maximale Flexibilität für diverse Anwendungsfälle
Das RTB 2K 102M – Mixed-Signal-Oszilloskop RTB 2002 ist mehr als nur ein einfaches Messgerät; es ist ein vielseitiges Werkzeug, das sich nahtlos in den Workflow von Entwicklern und Technikern integriert. Seine Fähigkeit, sowohl analoge als auch digitale Signale gleichzeitig zu erfassen, macht es zu einem unverzichtbaren Begleiter bei der Fehlersuche in komplexen Systemen. Die integrierten Triggerfunktionen, einschließlich der Triggerung auf serielle Busprotokolle (sofern die Option verfügbar ist), ermöglichen die gezielte Isolierung von Problemen, die durch spezifische Ereignisse oder Datenmuster verursacht werden.
Umfangreiche Trigger- und Analysefunktionen
Die Flexibilität des RTB 2K 102M – Mixed-Signal-Oszilloskop RTB 2002 wird durch seine fortschrittlichen Trigger- und Analysefunktionen weiter unterstrichen. Es ermöglicht das präzise Einrasten auf eine Vielzahl von Signalereignissen, von einfachen Flanken bis hin zu komplexen Musterkombinationen in digitalen Signalen. Dies beschleunigt den Debugging-Prozess erheblich, da Entwickler nicht mehr mühsam nach sporadischen Fehlern suchen müssen, sondern gezielt die Bedingungen reproduzieren und analysieren können, unter denen diese auftreten.
Erweiterte Protokollanalyse mit Mixed-Signal-Funktionen
Die Kernstärke des RTB 2K 102M – Mixed-Signal-Oszilloskop RTB 2002 liegt in seiner Mixed-Signal-Fähigkeit. Dies bedeutet, dass es nicht nur analoge Spannungsverläufe mit hoher Auflösung darstellen kann, sondern auch digitale Signale erfasst und interpretiert. In Kombination mit optionalen Dekodierungsfunktionen für gängige Kommunikationsprotokolle wie I²C, SPI oder UART wird das Gerät zu einem leistungsstarken Werkzeug für die Analyse von eingebetteten Systemen, bei denen digitale und analoge Signale eng miteinander interagieren. Das gleichzeitige Beobachten von Steuer- und Datensignalen sowie der zugehörigen analogen Sensor- oder Aktor-Signale ermöglicht ein ganzheitliches Verständnis des Systemverhaltens.
Benutzerfreundlichkeit und Ergonomie
Trotz seiner fortschrittlichen Technologie wurde bei der Entwicklung des RTB 2K 102M – Mixed-Signal-Oszilloskop RTB 2002 großer Wert auf Benutzerfreundlichkeit gelegt. Das intuitive Bedienkonzept mit logisch angeordneten Tasten und einem klaren Menüsystem ermöglicht eine schnelle Einarbeitung und effiziente Bedienung. Das helle und kontrastreiche TFT-Farbdisplay stellt die Messergebnisse übersichtlich dar, auch unter ungünstigen Lichtverhältnissen. Die kompakte Bauweise und das geringe Gewicht machen es zudem zu einem idealen Begleiter für den mobilen Einsatz.
Anwendungsbereiche und Branchenrelevanz
Das RTB 2K 102M – Mixed-Signal-Oszilloskop RTB 2002 ist eine ausgezeichnete Wahl für eine breite Palette von Anwendungsbereichen. In der Forschung und Entwicklung dient es als unverzichtbares Werkzeug zur Verifikation von Schaltungsdesigns und zur Optimierung von Prototypen. Im Ausbildungsbereich ermöglicht es Studierenden, praktische Erfahrungen mit der Analyse von elektrischen Signalen zu sammeln und theoretisches Wissen zu vertiefen. Im Service und in der Reparatur unterstützt es Techniker dabei, Fehler in komplexen elektronischen Geräten schnell und präzise zu lokalisieren. Auch in der industriellen Automatisierung und in der Automobilbranche, wo die Analyse von analogen und digitalen Signalen in Echtzeit unerlässlich ist, spielt dieses Oszilloskop seine Stärken aus.
FAQ – Häufig gestellte Fragen zu RTB 2K 102M – Mixed-Signal-Oszilloskop RTB 2002, 100 MHz, 2 Kanäle
Was ist die Hauptfunktion des RTB 2K 102M – Mixed-Signal-Oszilloskop RTB 2002?
Die Hauptfunktion des RTB 2K 102M – Mixed-Signal-Oszilloskop RTB 2002 ist die detaillierte Erfassung, Darstellung und Analyse von analogen und digitalen Signalen. Es hilft Ingenieuren und Technikern, das Verhalten von Schaltungen zu verstehen und Fehler zu diagnostizieren.
Ist dieses Oszilloskop für Anfänger geeignet?
Ja, das RTB 2K 102M – Mixed-Signal-Oszilloskop RTB 2002 ist mit seiner intuitiven Bedienung und klaren Anzeige auch für technisch interessierte Einsteiger gut geeignet, die sich ernsthaft mit der Signalmessung auseinandersetzen möchten.
Welche Art von Signalen kann ich mit diesem Oszilloskop analysieren?
Sie können sowohl analoge Signale bis zu einer Frequenz von 100 MHz als auch digitale Signale erfassen und analysieren. Dies macht es zu einem Mixed-Signal-Oszilloskop.
Wie viele Kanäle hat das Gerät und was bedeutet das für die Messung?
Das Gerät verfügt über 2 analoge Kanäle. Das bedeutet, Sie können gleichzeitig zwei verschiedene Signalpfade in Ihrer Schaltung beobachten und vergleichen, was für die Analyse von Wechselwirkungen unerlässlich ist.
Was bedeutet „Mixed-Signal“ in diesem Kontext?
„Mixed-Signal“ bedeutet, dass das Oszilloskop die Fähigkeit besitzt, sowohl analoge als auch digitale Signale gleichzeitig zu erfassen und anzuzeigen. Dies ist ein großer Vorteil bei der Analyse von Systemen, die beide Signalarten verwenden.
Benötige ich zusätzliches Zubehör, um sofort mit den Messungen zu beginnen?
Typischerweise werden passende Tastköpfe für die analogen Kanäle mitgeliefert. Für digitale Signale werden eventuell spezifische digitale Tastköpfe benötigt, die je nach Modell und Ausstattung separat erhältlich sein können. Bitte prüfen Sie die genauen Lieferumfänge.
Ist eine PC-Anbindung zur Datenübertragung möglich?
Ja, das RTB 2K 102M – Mixed-Signal-Oszilloskop RTB 2002 verfügt über USB- und LAN-Anschlüsse, die eine Anbindung an einen PC zur Datenübertragung, Fernsteuerung und Archivierung von Messergebnissen ermöglichen.
