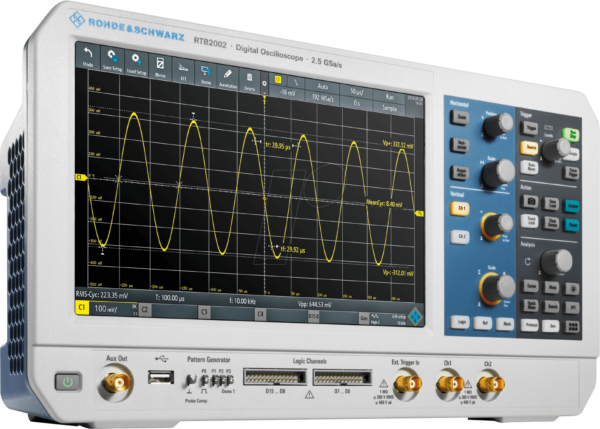

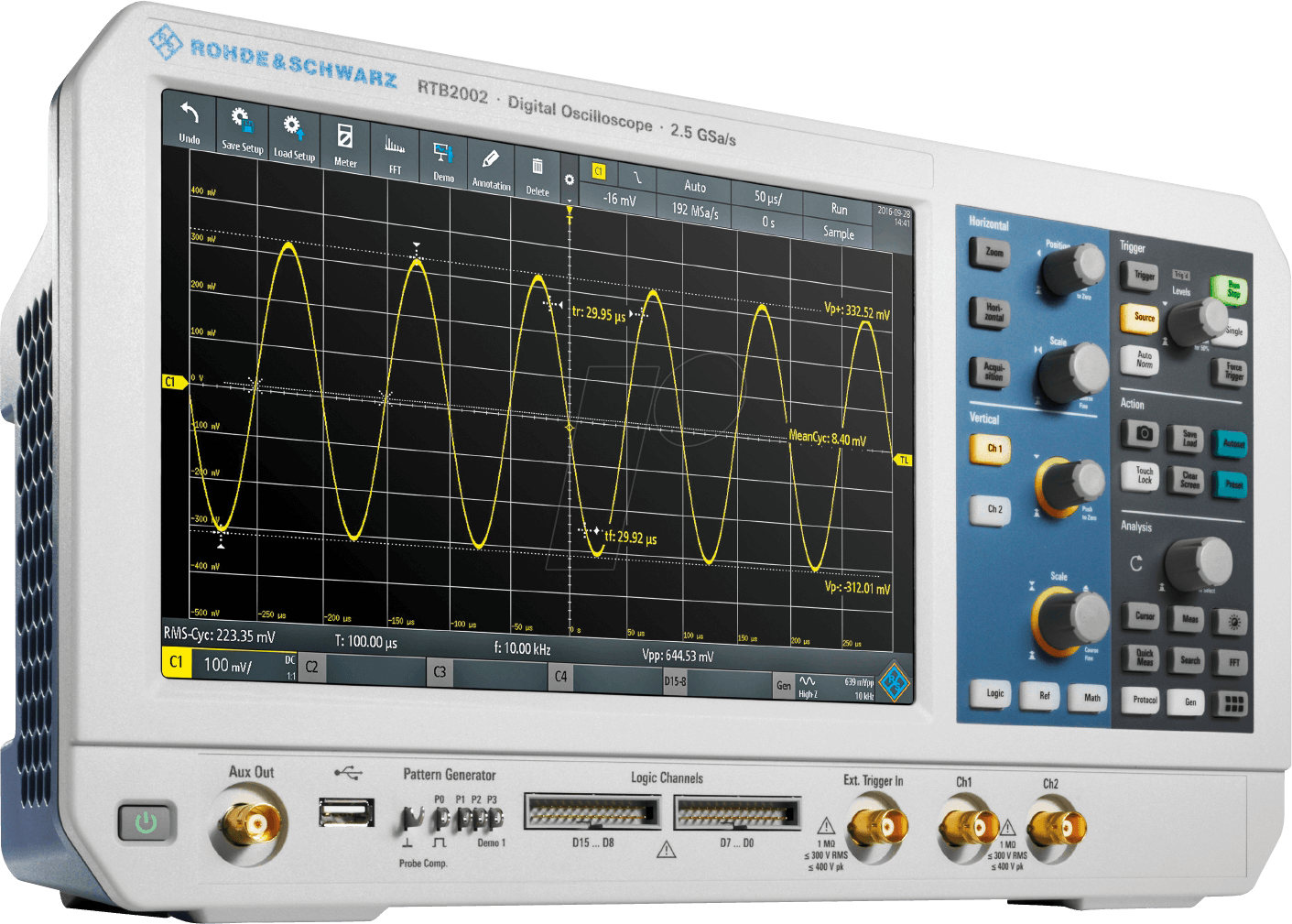

RTB 2K 102 – Das Digital-Speicher-Oszilloskop für präzise Analysen
Das RTB 2K 102 – Digital-Speicher-Oszilloskop RTB 2002 mit 100 MHz Bandbreite und 2 Kanälen ist die ideale Lösung für Ingenieure, Techniker und Wissenschaftler, die komplexe Signale mit höchster Genauigkeit erfassen und analysieren müssen. Es schließt die Lücke zwischen der Notwendigkeit robuster Messtechnik und der wachsenden Komplexität moderner Elektroniksysteme, indem es detaillierte Einblicke in Signalformen und -verhalten liefert, die mit einfacheren Instrumenten verborgen bleiben würden.
Maximale Signalintegrität und detaillierte Darstellung
Das RTB 2002 zeichnet sich durch eine überlegene Signalintegrität aus, die es von Standardlösungen abhebt. Mit einer Bandbreite von 100 MHz können selbst schnelle Signaländerungen präzise erfasst werden. Die vertikale Auflösung von 8 Bit (mit optionaler Erweiterung durch High-Resolution-Funktionen) ermöglicht die Darstellung feiner Signalnuancen, die für die Fehlerdiagnose und Optimierung entscheidend sind. Die hohe Abtastrate von bis zu 2 GSa/s stellt sicher, dass auch kurzzeitige Ereignisse und komplexe Wellenformen ohne Informationsverlust aufgezeichnet werden.
Leistungsstarke Mess- und Analysefunktionen
Das RTB 2K 102 bietet eine Fülle von Funktionen, die den Messprozess beschleunigen und die Analyseergebnisse verbessern. Dazu gehören automatische Messungen für gängige Parameter wie Amplitude, Frequenz, Periodendauer und Anstiegs-/Abfallzeit. Fortgeschrittene Trigger-Optionen, einschließlich Edge, Pulse Width und Line-Sequence-Trigger, ermöglichen die gezielte Erfassung spezifischer Signalereignisse. Die integrierte FFT-Funktion (Fast Fourier Transformation) zur Frequenzanalyse wandelt die Zeitbereichssignale in aussagekräftige Spektren um, was die Identifizierung von Störsignalen und die Untersuchung der Frequenzkomponenten erleichtert. Die intuitive Bedienung und das übersichtliche Farbdisplay mit einer Auflösung von 800 x 480 Pixeln sorgen für eine komfortable Handhabung auch bei langen Messreihen.
Vielfältige Anwendungsmöglichkeiten in Forschung und Entwicklung
Die Vielseitigkeit des RTB 2K 102 macht es zu einem unverzichtbaren Werkzeug in einer breiten Palette von Anwendungsbereichen. Im Bereich der:
- Elektronikentwicklung: Charakterisierung von analogen und digitalen Schaltungen, Debugging von Microcontroller-Applikationen, Analyse von Kommunikationsschnittstellen (z.B. SPI, I2C, UART).
- Automobilindustrie: Diagnose von Sensoren und Aktoren, Überprüfung von Bussystemen (z.B. CAN), Analyse von Leistungselektronik.
- Industrielle Automatisierung: Überwachung von Steuerungssignalen, Fehleranalyse in Produktionsanlagen, Verifikation von Sensor- und Aktorverhalten.
- Forschung und Lehre: Durchführung von Experimenten in Elektrotechnik und Physik, Vermittlung von Messtechnik-Grundlagen, detaillierte Signaluntersuchung.
Technische Spezifikationen im Detail
| Merkmal | Beschreibung |
|---|---|
| Modell | RTB 2002 |
| Bandbreite | 100 MHz |
| Kanäle | 2 |
| Abtastrate (maximal pro Kanal) | 2 GSa/s |
| Speichertiefe (maximal pro Kanal) | 250 kpts |
| Vertikale Auflösung | 8 Bit |
| Empfindlichkeitsbereich (vertikal) | 1 mV/Div bis 10 V/Div |
| Trigger-Typen | Edge, Pulse Width, Line-Sequence, Pattern, Extended, Video |
| Display | 8-Zoll TFT-Farbdisplay, 800 x 480 Pixel |
| Schnittstellen | USB, LAN |
| Stromversorgung | Netzbetrieb |
Fortschrittliche Trigger- und Triggerfunktionen
Die Fähigkeit, präzise auf spezifische Signalereignisse zu triggern, ist entscheidend für die effiziente Fehlerbehebung. Das RTB 2K 102 bietet eine umfassende Auswahl an Trigger-Modi, die über den einfachen Flankentriggermodus hinausgehen. Der Muster-Trigger ermöglicht das Auslösen bei bestimmten Bitmustern, ideal für die Analyse von seriellen Datenbussen. Der erweiterte Trigger (Extended Trigger) bietet zusätzliche Flexibilität bei der Definition von Trigger-Bedingungen. Die Trigger-Empfindlichkeit ist fein einstellbar, um auch schwache Signale oder unerwünschte Störungen zuverlässig zu erfassen. Die Anzeige des Trigger-Scopes auf dem Bildschirm hilft dem Anwender, das Triggersignal visuell zu verifizieren und die Trigger-Position anzupassen.
Benutzerfreundlichkeit und ergonomisches Design
Das RTB 2K 102 wurde mit Fokus auf Benutzerfreundlichkeit entwickelt. Die intuitive Menüführung und die klare Anordnung der Bedienelemente ermöglichen einen schnellen Zugriff auf alle Funktionen. Die automatische Skalierung passt die vertikale und horizontale Achse optimal an das aktuelle Signal an, was die Erfassung und Darstellung von Messungen vereinfacht. Die Möglichkeit, Messungen und Einstellungen zu speichern und abzurufen, spart wertvolle Zeit bei wiederkehrenden Aufgaben. Die kompakte Bauweise und das geringe Gewicht machen das Gerät zudem mobil einsetzbar, sei es im Labor, im Feld oder in der Ausbildungsumgebung.
Konnektivität und Datenaustausch
Die Integration des RTB 2K 102 in bestehende Mess- und Prüfstände ist durch die vorhandenen Schnittstellen unkompliziert. Der integrierte LAN-Anschluss ermöglicht eine netzwerkbasierte Fernsteuerung und Datenausgabe, was für automatisierte Testsysteme unerlässlich ist. Über die USB-Schnittstellen können Messdaten, Screenshots und Einstellungen einfach auf externe Speichermedien übertragen oder direkt auf einen PC geladen werden. Diese Konnektivitätsoptionen erhöhen die Flexibilität im Workflow und ermöglichen eine effiziente Dokumentation und Weiterverarbeitung der Messergebnisse.
Häufig gestellte Fragen zu RTB 2K 102 – Digital-Speicher-Oszilloskop RTB 2002, 100 MHz, 2 Kanäle
Welche Art von Signalen kann das RTB 2K 102 analysieren?
Das RTB 2K 102 ist in der Lage, eine breite Palette von analogen und digitalen Signalen zu analysieren, darunter Spannungsverläufe, Pulsfolgen, serielle Datenkommunikation und niederfrequente Audiosignale. Seine 100 MHz Bandbreite erlaubt die präzise Erfassung von Signalen mit schnelleren Anstiegszeiten.
Ist das RTB 2K 102 für professionelle Anwendungen geeignet?
Ja, das RTB 2K 102 ist für professionelle Anwendungen in Forschung und Entwicklung, industrieller Messtechnik, Qualitätskontrolle und Lehre konzipiert. Seine Genauigkeit, Bandbreite und die umfangreichen Analysefunktionen erfüllen die Anforderungen anspruchsvoller Messtätigkeiten.
Wie einfach ist die Bedienung des Oszilloskops?
Das RTB 2K 102 zeichnet sich durch eine intuitive Benutzeroberfläche mit klar strukturierten Menüs und gut erreichbaren Bedienelementen aus. Die automatische Skalierungsfunktion unterstützt zudem die schnelle und einfache Darstellung von Signalen.
Welche Trigger-Modi sind verfügbar?
Das Gerät bietet eine Vielzahl von Trigger-Modi, darunter Edge-, Pulse Width-, Line-Sequence-, Pattern- und erweiterte Trigger. Diese ermöglichen eine gezielte Erfassung spezifischer Signalereignisse.
Kann das Oszilloskop FFT-Analysen durchführen?
Ja, das RTB 2K 102 verfügt über eine integrierte FFT-Funktion (Fast Fourier Transformation), mit der Zeitbereichssignale in ihre Frequenzkomponenten zerlegt und analysiert werden können.
Wie können Messergebnisse gespeichert und übertragen werden?
Messergebnisse und Screenshots können über die USB-Schnittstelle auf externe Speichermedien oder einen PC übertragen werden. Der LAN-Anschluss ermöglicht zudem die Fernsteuerung und den Datenaustausch über das Netzwerk.
Bietet das RTB 2K 102 Funktionen zur Signalverbesserung?
Das RTB 2K 102 unterstützt eine Option zur Erhöhung der vertikalen Auflösung durch Signalmittelung und kann auch High-Resolution-Funktionen bieten, um Rauschen zu reduzieren und feine Signaldetails besser erkennbar zu machen.
