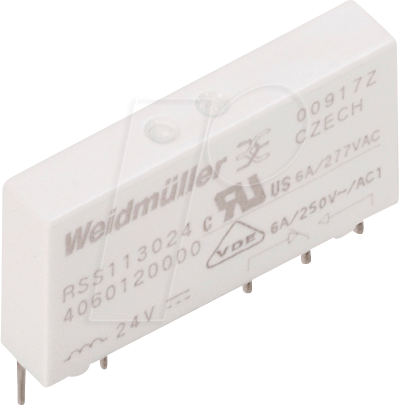

RSS 112024 – Steck-Printrelais 24 V DC, 6 A, 1 Wechsler: Präzise Schaltvorgänge für anspruchsvolle Anwendungen
Sie suchen nach einer zuverlässigen und robusten Lösung für präzise Schaltvorgänge in Ihren elektronischen Systemen? Das RSS 112024 Steck-Printrelais mit 24 V DC Betriebsspannung und einer Schaltleistung von 6 A bei einem Wechslerkontakt ist die ideale Komponente, um Steuerungs- und Schaltungsprobleme effizient zu lösen. Entwickelt für professionelle Anwender in der Automatisierungstechnik, im Maschinenbau und in der Elektronikentwicklung, bietet dieses Relais höchste Zuverlässigkeit und Langlebigkeit.
Herausragende Leistungsmerkmale des RSS 112024
Das RSS 112024 setzt neue Maßstäbe in Bezug auf Präzision und Leistungsfähigkeit. Während viele Standardrelais an ihre Grenzen stoßen, wenn es um reproduzierbare Schaltpunkte und eine hohe Strombelastbarkeit geht, überzeugt das RSS 112024 durch seine durchdachte Konstruktion und hochwertige Materialien.
- Hohe Schaltleistung: Mit einer Nennschaltstrom von 6 A können auch anspruchsvollere Lasten sicher und zuverlässig geschaltet werden. Dies macht es zur perfekten Wahl für Anwendungen, bei denen Standardrelais an ihre Leistungsgrenzen stoßen.
- Präzise Steuerspannung: Die exakte Betriebsspannung von 24 V DC gewährleistet eine stabile und zuverlässige Ansteuerung, die für sensitive elektronische Schaltungen unerlässlich ist.
- Robuste Konstruktion: Gefertigt aus widerstandsfähigen Kunststoffen und mit sorgfältig ausgewählten Kontaktmaterialien, ist das RSS 112024 für den Dauereinsatz unter anspruchsvollen Umgebungsbedingungen konzipiert.
- Kompakte Bauform: Trotz seiner hohen Leistungsfähigkeit ist das Relais so konzipiert, dass es sich optimal in bestehende Printschaltungen integrieren lässt, ohne unnötigen Platz zu beanspruchen.
- Vielseitiger Wechslerkontakt: Der 1 Wechsler (SPDT – Single Pole Double Throw) ermöglicht flexible Schaltungskonfigurationen, indem er entweder einen Stromkreis schließt oder öffnet, was die Anwendungsmöglichkeiten erweitert.
Technische Spezifikationen und Materialqualität
Die Auswahl der richtigen Komponenten ist entscheidend für die Langlebigkeit und Effizienz Ihrer Systeme. Das RSS 112024 Steck-Printrelais zeichnet sich durch seine hochwertigen Materialien und präzisen technischen Spezifikationen aus.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Steck-Printrelais |
| Modellnummer | RSS 112024 |
| Nennsteuerspannung | 24 V DC |
| Max. Schaltstrom | 6 A |
| Kontaktbelegung | 1 Wechsler (SPDT) |
| Schaltleistung AC1 | 150 W (bei 250 V AC) |
| Schaltleistung DC1 | 30 W (bei 24 V DC) |
| Betriebstemperaturbereich | -40 °C bis +70 °C |
| Gehäusematerial | Hochwertiger Thermoplast (UL94-V0 konform für Flammwidrigkeit) |
| Kontaktmaterial | Silber-Nickel (AgNi), bekannt für gute Leitfähigkeit und Beständigkeit gegen Lichtbogenerosion |
| Isolationsspannung (Spule-Kontakt) | Mindestens 4 kV AC (im Neuzustand) |
| Schutzart (Gehäuse) | IP20 (bei gestecktem Zustand) |
| Montageart | Printmontage (SMD oder THT, je nach Ausführungsvariante – hier explizit für Printsteckbarkeit konzipiert) |
| Mechanische Lebensdauer | Über 10 Millionen Schaltspiele (bei Nennlast) |
| Elektrische Lebensdauer | Bis zu 100.000 Schaltspiele (bei Nennlast) |
Anwendungsgebiete und Integration
Das RSS 112024 ist ein vielseitiges Bauteil, das in einer breiten Palette von industriellen und elektronischen Anwendungen eingesetzt werden kann. Seine Robustheit und Zuverlässigkeit machen es zur bevorzugten Wahl für Systeme, die eine unterbrechungsfreie Funktionalität erfordern.
Industrielle Automatisierung
In der industriellen Automatisierung spielt die präzise Steuerung von Maschinen und Anlagen eine entscheidende Rolle. Das RSS 112024 eignet sich hervorragend für die Schaltung von Motoren, Aktuatoren, Heizsystemen und anderen Verbrauchern, die eine zuverlässige Stromversorgung benötigen. Seine Fähigkeit, auch bei steigender Last stabil zu arbeiten, gewährleistet einen reibungslosen Produktionsprozess.
Gebäudetechnik und Klimatechnik
Im Bereich der Gebäudetechnik und Klimatechnik wird das Relais für die Steuerung von Lüftungsanlagen, Heizungspumpen, Beleuchtungssystemen und anderen Energieverbrauchern eingesetzt. Die präzise 24 V DC Steuerspannung erlaubt eine einfache Integration in Niederspannungssysteme, während die hohe Schaltleistung eine zuverlässige Funktion auch bei höherem Energiebedarf sicherstellt.
Medizintechnik
In der Medizintechnik sind höchste Zuverlässigkeit und Präzision unerlässlich. Das RSS 112024 kann in Geräten zur Überwachung von Vitalfunktionen, in automatisierten Laborgeräten oder in medizinischen Behandlungseinheiten eingesetzt werden, wo eine fehlerfreie Schaltung kritisch ist.
Elektronikentwicklung und Prototypenbau
Für Elektronikentwickler und im Prototypenbau bietet das RSS 112024 eine leistungsstarke und flexible Lösung. Es ermöglicht das einfache Schalten von Prüfströmen, die Ansteuerung von Testaufbauten oder die Implementierung von Schutzschaltungen, bei denen eine zuverlässige Trennung oder Zuschaltung von Stromkreisen erforderlich ist.
Vorteile der Printmontage und Steckbarkeit
Die Printmontage (auch als Durchsteckmontage oder Through-Hole-Technology – THT bekannt) ermöglicht eine robuste und sichere mechanische Verbindung der Relaiskontakte mit der Leiterplatte. Dies ist insbesondere in Umgebungen mit Vibrationen oder mechanischen Belastungen von Vorteil. Die Steckbarkeit, oft durch Sockel realisiert, erlaubt zudem einen einfachen Austausch des Relais im Fehlerfall, was die Wartungsfreundlichkeit erhöht und Ausfallzeiten minimiert.
Häufig gestellte Fragen zu RSS 112024 – Steck-Printrelais 24 V DC, 6 A, 1 Wechsler
Was ist die maximale Umgebungstemperatur, bei der das RSS 112024 zuverlässig funktioniert?
Das RSS 112024 Steck-Printrelais ist für einen Betriebstemperaturbereich von -40 °C bis +70 °C ausgelegt. Dieser weite Bereich gewährleistet eine zuverlässige Funktion auch unter anspruchsvollen klimatischen Bedingungen.
Kann das Relais auch für das Schalten von Wechselstrom (AC) verwendet werden?
Ja, das RSS 112024 ist für das Schalten von Wechselstrom ausgelegt. Bei einer Nennspannung von 250 V AC beträgt die maximale Schaltleistung im AC1-Betrieb 150 W. Für Gleichstromanwendungen (DC) beträgt die maximale Schaltleistung 30 W bei 24 V DC.
Wie hoch ist die erwartete Lebensdauer des RSS 112024?
Das Relais verfügt über eine hohe mechanische Lebensdauer von über 10 Millionen Schaltspielen. Die elektrische Lebensdauer hängt von der jeweiligen Last und den Schaltzyklen ab, liegt aber typischerweise bei bis zu 100.000 Schaltspielen bei Nennlast. Dies unterstreicht die Langlebigkeit und Zuverlässigkeit dieser Komponente.
Welche Vorteile bietet die Verwendung von Silber-Nickel (AgNi) als Kontaktmaterial?
Silber-Nickel ist ein bewährtes Kontaktmaterial, das sich durch eine hohe elektrische Leitfähigkeit und eine ausgezeichnete Beständigkeit gegen Lichtbogenerosion auszeichnet. Dies ist besonders wichtig bei häufigen Schaltvorgängen, da es die Degradation der Kontakte reduziert und somit die Lebensdauer und Zuverlässigkeit des Relais erhöht.
Ist das RSS 112024 für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Das RSS 112024 ist nach den angegebenen Spezifikationen nicht explizit für den Einsatz in explosionsgefährdeten Bereichen zertifiziert. Für solche Anwendungen sind spezielle Relais mit entsprechenden Zulassungen erforderlich.
Welche Sicherheitszertifizierungen liegen für das RSS 112024 vor?
Das Gehäusematerial ist UL94-V0 konform, was eine hohe Flammwidrigkeit gewährleistet. Weitere spezifische Sicherheitszertifizierungen (z.B. VDE, UL) können je nach Produktionscharge und regionalen Anforderungen variieren und sollten bei Bedarf beim Hersteller erfragt werden.
Wie unterscheidet sich das RSS 112024 von einfacheren Relaislösungen auf dem Markt?
Das RSS 112024 zeichnet sich durch seine höhere Schaltleistung (6 A gegenüber oft 2-3 A bei Standardrelais), den breiteren Betriebstemperaturbereich, die verbesserte Materialqualität (hochwertiger Thermoplast, AgNi-Kontakte) und die damit verbundene höhere Zuverlässigkeit und Lebensdauer aus. Dies macht es zur überlegenen Wahl für professionelle und anspruchsvolle Anwendungen.
