RS 1B – Die zuverlässige Gleichrichterdiode für Ihre Projekte
In der Welt der Elektronik, in der Präzision und Zuverlässigkeit entscheidend sind, ist die RS 1B Gleichrichterdiode ein unverzichtbares Bauelement. Sie ist nicht nur ein einfacher Halbleiter, sondern ein zuverlässiger Partner, der Ihren Projekten Stabilität und Effizienz verleiht. Ob Sie ein erfahrener Ingenieur, ein ambitionierter Bastler oder ein neugieriger Student sind, die RS 1B wird Sie mit ihren herausragenden Eigenschaften überzeugen.
Technische Daten im Überblick
Bevor wir uns den vielfältigen Einsatzmöglichkeiten widmen, werfen wir einen Blick auf die wichtigsten technischen Daten der RS 1B Gleichrichterdiode:
- Sperrspannung (VRRM): 100 V
- Durchlassstrom (IF): 1 A

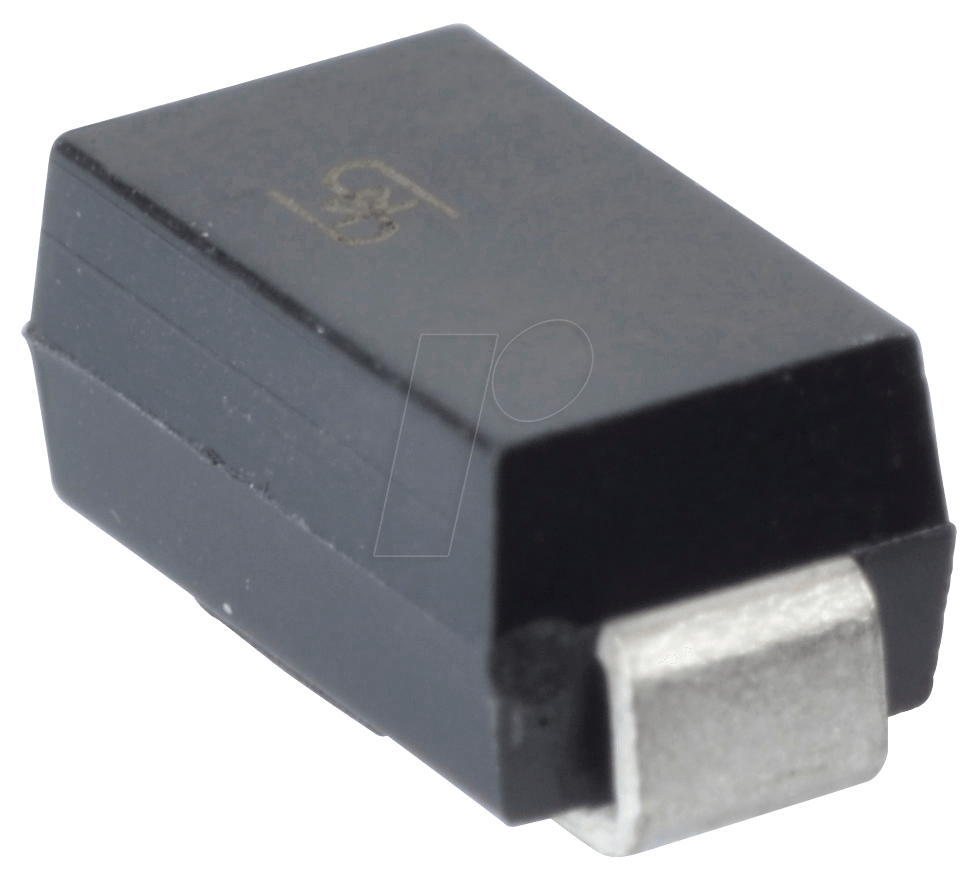

- Gehäuseform: DO-214AC/SMA (Surface Mount Device)
- Sperrstrom (IR): Typischerweise sehr gering, im µA-Bereich
- Durchlassspannung (VF): Je nach Stromstärke, typischerweise unter 1 V
- Betriebstemperaturbereich: -65°C bis +150°C
Warum die RS 1B die richtige Wahl ist
Was macht die RS 1B Gleichrichterdiode so besonders? Es ist die Kombination aus Robustheit, Effizienz und Vielseitigkeit, die sie zur idealen Wahl für eine breite Palette von Anwendungen macht.
Zuverlässigkeit: Die RS 1B ist darauf ausgelegt, auch unter anspruchsvollen Bedingungen zuverlässig zu funktionieren. Ihre robuste Konstruktion und ihre Fähigkeit, hohen Temperaturen standzuhalten, machen sie zu einer sicheren Wahl für Projekte, bei denen es auf Stabilität ankommt.
Effizienz: Dank ihres geringen Durchlassspannungsabfalls minimiert die RS 1B den Energieverlust und trägt so zu einer höheren Effizienz Ihrer Schaltungen bei. Das spart nicht nur Energie, sondern reduziert auch die Wärmeentwicklung.
Vielseitigkeit: Ob in Netzteilen, Ladegeräten, Invertern oder in der Automobilindustrie – die RS 1B findet in zahlreichen Anwendungen ihren Platz. Ihre kompakte Bauform (DO-214AC/SMA) ermöglicht eine einfache Integration in moderne Leiterplattenlayouts.
Anwendungsbereiche der RS 1B
Die RS 1B Gleichrichterdiode ist ein wahres Multitalent. Hier sind einige Beispiele, wie Sie sie in Ihren Projekten einsetzen können:
- Netzteile: In Netzteilen sorgt die RS 1B für die Umwandlung von Wechselspannung in Gleichspannung, die für den Betrieb elektronischer Geräte benötigt wird.
- Ladegeräte: Ob für Smartphones, Tablets oder andere Akku-betriebene Geräte – die RS 1B gewährleistet eine effiziente und sichere Ladung.
- Inverter: In Invertern wandelt die RS 1B Gleichspannung in Wechselspannung um, beispielsweise in Solaranlagen oder unterbrechungsfreien Stromversorgungen (USV).
- Automobilindustrie: In der Automobilindustrie wird die RS 1B in verschiedenen elektronischen Systemen eingesetzt, beispielsweise in der Lichtmaschine oder in Steuergeräten.
- LED-Beleuchtung: Die RS 1B sorgt für eine stabile und zuverlässige Stromversorgung von LEDs, was zu einer längeren Lebensdauer und einer höheren Lichtqualität führt.
Die Vorteile der DO-214AC/SMA Gehäuseform
Die RS 1B wird im DO-214AC/SMA Gehäuse geliefert. Dieses Surface Mount Device (SMD) Gehäuse bietet zahlreiche Vorteile gegenüber herkömmlichen bedrahteten Bauelementen:
- Kompakte Bauform: Das DO-214AC/SMA Gehäuse ist sehr klein und platzsparend, was eine hohe Bestückungsdichte auf der Leiterplatte ermöglicht.
- Automatisierte Bestückung: SMD-Bauelemente lassen sich einfach und kostengünstig mit automatisierten Bestückungsmaschinen verarbeiten.
- Gute Wärmeableitung: Das DO-214AC/SMA Gehäuse bietet eine gute Wärmeableitung, was die Zuverlässigkeit der Diode erhöht.
- Geringe Induktivität: SMD-Bauelemente haben eine geringere Induktivität als bedrahtete Bauelemente, was sich positiv auf das Schaltverhalten auswirkt.
Ein Blick in die Zukunft: Innovationen in der Gleichrichtertechnologie
Die Entwicklung der Gleichrichtertechnologie steht nicht still. Ständig werden neue Materialien, Designs und Fertigungsprozesse entwickelt, um noch effizientere, zuverlässigere und kompaktere Dioden herzustellen. Die RS 1B profitiert von diesen Fortschritten und wird kontinuierlich verbessert, um den steigenden Anforderungen der Elektronikindustrie gerecht zu werden.
Wir sind stolz darauf, Ihnen mit der RS 1B eine Gleichrichterdiode anbieten zu können, die höchsten Qualitätsstandards entspricht und Ihnen dabei hilft, Ihre Projekte erfolgreich umzusetzen. Vertrauen Sie auf die RS 1B und erleben Sie die Freude an zuverlässiger Elektronik!
Technische Daten im Detail
| Parameter | Wert | Einheit | Bedingungen |
|---|---|---|---|
| Maximale Sperrspannung (VRRM) | 100 | V | |
| Durchlassstrom (IF(AV)) | 1 | A | |
| Stoßstrom (IFSM) | 30 | A | 8.3ms Single Half Sine-Wave, überlagert |
| Durchlassspannung (VF) | 1.1 | V | IF = 1A, TJ = 25°C |
| Sperrstrom (IR) | 5 | µA | VR = 100V, TJ = 25°C |
| Betriebstemperaturbereich (TJ) | -65 bis +150 | °C | |
| Lagerungstemperaturbereich (TSTG) | -65 bis +150 | °C | |
| Wärmewiderstand (RθJA) | 70 | °C/W | junction to ambient |
FAQ – Häufig gestellte Fragen zur RS 1B
Wir haben für Sie die häufigsten Fragen zur RS 1B Gleichrichterdiode zusammengestellt. Sollten Sie weitere Fragen haben, zögern Sie nicht, uns zu kontaktieren!
Frage 1: Was bedeutet die Bezeichnung „RS 1B“?
Die Bezeichnung „RS 1B“ ist eine spezifische Kennzeichnung für diese Gleichrichterdiode. „RS“ steht in der Regel für den Hersteller oder eine bestimmte Produktserie, während „1B“ die spezifischen elektrischen Eigenschaften (Spannung, Strom) und das Gehäuse kennzeichnet.
Frage 2: Kann ich die RS 1B in einer Schaltung mit 120V verwenden?
Nein, die maximale Sperrspannung (VRRM) der RS 1B beträgt 100V. Eine Verwendung in einer Schaltung mit 120V würde die Diode beschädigen und könnte zu einem Ausfall führen. Verwenden Sie für solche Anwendungen eine Diode mit einer höheren Spannungsfestigkeit.
Frage 3: Ist die RS 1B für SMD-Bestückung geeignet?
Ja, die RS 1B wird im DO-214AC/SMA Gehäuse geliefert, welches ein Surface Mount Device (SMD) ist. Sie ist somit ideal für die automatisierte Bestückung auf Leiterplatten geeignet.
Frage 4: Wie viel Wärme kann die RS 1B ableiten?
Der Wärmewiderstand (RθJA) der RS 1B beträgt typischerweise 70°C/W (junction to ambient). Dies bedeutet, dass sich die Chip-Temperatur um 70°C pro Watt Verlustleistung erhöht. Es ist wichtig, die Verlustleistung zu berechnen und gegebenenfalls für eine ausreichende Kühlung zu sorgen.
Frage 5: Wo finde ich das Datenblatt der RS 1B?
Sie können das Datenblatt der RS 1B in unserem Download-Bereich finden oder direkt beim Hersteller auf der Webseite.
Frage 6: Kann ich die RS 1B auch für andere Anwendungen als Gleichrichtung verwenden?
Die RS 1B ist primär als Gleichrichterdiode konzipiert. In bestimmten Fällen kann sie auch für andere Anwendungen wie Schutzdioden oder Freilaufdioden eingesetzt werden. Es ist jedoch wichtig, die technischen Daten und die spezifischen Anforderungen der jeweiligen Anwendung zu berücksichtigen.
Frage 7: Gibt es Alternativen zur RS 1B?
Ja, es gibt zahlreiche Alternativen zur RS 1B, abhängig von den spezifischen Anforderungen Ihrer Anwendung. Einige mögliche Alternativen sind beispielsweise die RS 1A (50V), RS 1D (200V) oder andere Gleichrichterdioden mit ähnlichen Spezifikationen von verschiedenen Herstellern.
Frage 8: Worauf muss ich beim Löten der RS 1B achten?
Beim Löten der RS 1B sollten Sie darauf achten, eine geeignete Löttemperatur und Lötzeit einzuhalten, um eine Beschädigung der Diode zu vermeiden. Verwenden Sie außerdem ein geeignetes Flussmittel und achten Sie auf eine saubere Lötstelle. Informationen zu empfohlenen Lötprofilen finden Sie im Datenblatt.
