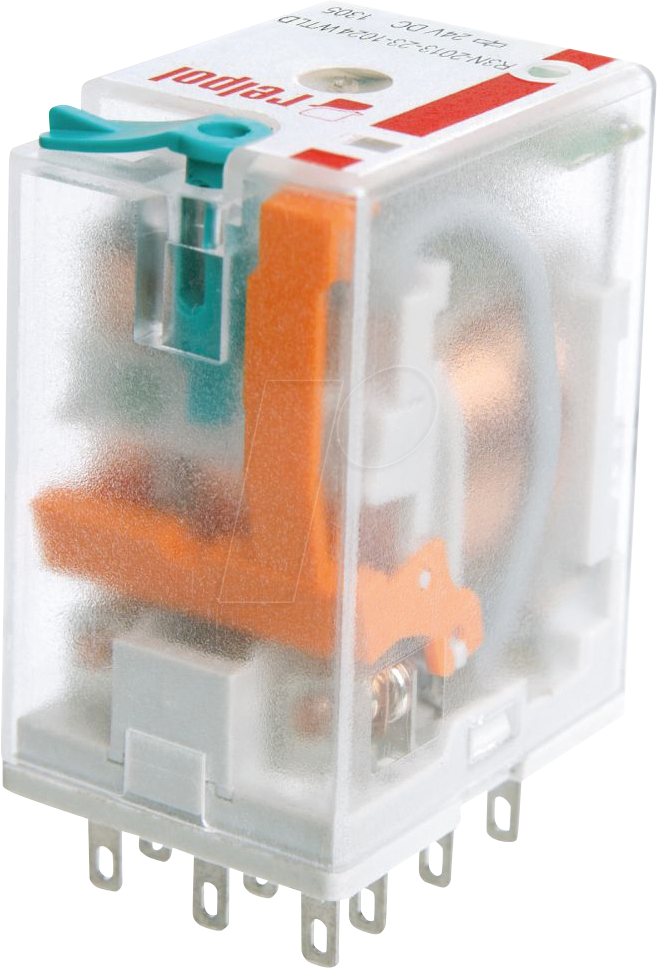

Zuverlässige Schaltungslösungen für industrielle Anwendungen: RPL R3N 24DC – Industrie-Relais
Das RPL R3N 24DC Industrie-Relais ist die essenzielle Komponente für Elektrotechniker, Automatisierungsexperten und Anlagenbauer, die eine präzise und zuverlässige Steuerung von Gleichspannungskreisen mit 24 V DC benötigen. Wenn es auf eine sichere Trennung, Umschaltung oder Signalverarbeitung ankommt, bietet dieses Relais mit seinen drei Wechsler-Kontakten die notwendige Flexibilität und Robustheit für anspruchsvolle industrielle Umgebungen.
Die überlegene Wahl für industrielle Schaltanforderungen
Herkömmliche Relais stoßen oft an ihre Grenzen, wenn es um die Langlebigkeit, Schaltleistung und Kompaktheit in industriellen Schaltanlagen geht. Das RPL R3N 24DC setzt hier neue Maßstäbe. Seine Konstruktion ist auf maximale Zuverlässigkeit unter härtesten Bedingungen ausgelegt, mit Kontakten, die für eine hohe Anzahl von Schaltspielen konzipiert sind und eine sichere Trennung auch bei hohen Lasten gewährleisten. Die 24 V DC Betriebsspannung ist ein Industriestandard, der eine nahtlose Integration in bestehende Systeme ermöglicht. Mit drei separaten Wechsler-Kontakten (SPDT – Single Pole Double Throw) maximiert das RPL R3N 24DC die Funktionalität und reduziert den Platzbedarf, da ein einziges Relais die Aufgaben mehrerer Standardrelais übernehmen kann.
Konstruktion und Leistung des RPL R3N 24DC
Dieses Industrie-Relais zeichnet sich durch eine robuste Bauweise und eine optimierte Leistung für den Dauereinsatz aus. Die präzise gefertigten Kontakte sind aus Materialien gefertigt, die eine hohe Leitfähigkeit und Widerstandsfähigkeit gegen Verschleiß bieten. Die Spulenspannung von 24 V DC ermöglicht den Einsatz in nahezu jeder Industrieumgebung, da diese Spannungsstufe weit verbreitet und sicher ist.
- Hohe Schaltleistung: Gewährleistet die sichere Schaltung von Lasten bis zur spezifizierten maximalen Belastbarkeit.
- Langlebigkeit: Entwickelt für eine hohe Lebensdauer, reduziert Wartungsintervalle und Ausfallzeiten.
- Kompaktes Design: Maximiert die Effizienz des Schaltschrankraums durch die Integration von drei Wechsler-Kontakten in einem Gehäuse.
- Sichere Trennung: Bietet eine zuverlässige galvanische Trennung zwischen Steuer- und Lastkreis.
- Industriestandard 24 V DC: Ermöglicht eine einfache Integration in bestehende Systeme und Stromversorgungen.
- Vielseitige Schaltfunktionen: Dank der drei Wechsler-Kontakte sind diverse Schaltlogiken realisierbar (z.B. Umschaltung, Verriegelung, Sinalteilung).
Technische Spezifikationen und Anwendungsbereiche
Das RPL R3N 24DC ist prädestiniert für den Einsatz in Steuerungs-, Signal- und Lastkreisen in diversen industriellen Sektoren. Ob in der Maschinensteuerung, der Gebäudeautomatisierung, der Prozessleittechnik oder in komplexen elektrischen Anlagen – dieses Relais liefert die benötigte Zuverlässigkeit.
| Merkmal | Spezifikation |
|---|---|
| Typ | Industrie-Relais |
| Modell | RPL R3N 24DC |
| Spulenspannung | 24 V DC |
| Kontaktart | 3 Wechsler (SPDT) |
| Maximale Schaltspannung | Herstellerspezifikation (typisch für Industrieanwendungen) |
| Maximale Schaltstromstärke | Herstellerspezifikation (typisch für Industrieanwendungen) |
| Mechanische Lebensdauer | Extrem hoch, ausgelegt für millionenfache Schaltspiele |
| Elektrische Lebensdauer | Hohe Schaltspielzahl unter Nennlast |
| Schutzart (Gehäuse) | Typisch IP20 für den Einsatz in Schaltschränken |
| Betriebstemperaturbereich | Breit gefasst, geeignet für industrielle Umgebungsbedingungen |
| Befestigungsart | Standard-Montageschienen (DIN-Schienen) oder Schraubmontage |
Detaillierte Betrachtung der Kontaktsysteme und Materialgüte
Die Funktionalität eines Relais steht und fällt mit der Qualität seiner Kontakte. Das RPL R3N 24DC setzt hier auf bewährte Technologien und hochwertige Materialien. Jeder der drei Wechsler-Kontakte besteht aus einer Kombination von Edelmetallen, die eine niedrige Kontaktwiderstand aufweist und gleichzeitig Korrosion und Verschleiß minimiert. Dies ist entscheidend für die Aufrechterhaltung einer stabilen Signalübertragung und die Vermeidung von Leistungseinbußen über die Lebenszeit des Relais. Die präzise Kalibrierung und Montage der Kontakte gewährleistet ein sauberes Schalten, ohne unerwünschte Lichtbögen, die die Lebensdauer negativ beeinflussen könnten.
Konstruktion für anspruchsvollste Umgebungen
Das Gehäuse des RPL R3N 24DC ist robust und schützt die internen Komponenten zuverlässig vor Staub, Feuchtigkeit und mechanischen Einwirkungen, die typischerweise in industriellen Umgebungen auftreten können. Die Verwendung von widerstandsfähigen Kunststoffen, die auch bei Temperaturschwankungen formstabil bleiben, trägt zur Langlebigkeit bei. Die Spule ist so konzipiert, dass sie eine effiziente Aktivierung bei 24 V DC gewährleistet und dabei eine akzeptable Wärmeentwicklung aufweist, um die Betriebssicherheit nicht zu beeinträchtigen. Die klare Kennzeichnung der Anschlüsse erleichtert die Installation und Wartung erheblich.
Anwendungsbeispiele in der Praxis
In der SPS-Steuerung wird das RPL R3N 24DC häufig eingesetzt, um Ausgänge zu schalten, die mehr als eine Funktion benötigen. Ein Beispiel: Steuerung eines Motors. Ein Kontakt kann den Hauptmotorstrom schalten, während ein zweiter Kontakt eine Statusmeldung an die Steuerung sendet und ein dritter Kontakt eine optionale Bremsfunktion aktiviert. In der Gebäudeautomatisierung kann es zur Ansteuerung von Lüftungsklappen, Heizungsventilen oder Beleuchtungsgruppen mit zusätzlichen Signalwegen genutzt werden. Auch in der Robotik und bei der Steuerung von Förderbandsystemen spielt dieses Relais seine Stärken aus, indem es komplexe Schaltlogiken einfach und zuverlässig abbildet.
FAQ – Häufig gestellte Fragen zu RPL R3N 24DC – Industrie-Relais R3N, 24 V DC, 3 Wechsler
Was ist die Hauptfunktion eines 3-Wechsler-Relais?
Ein 3-Wechsler-Relais (auch SPDT – Single Pole Double Throw genannt) besitzt für jeden Eingangskontakt zwei unabhängige Ausgangskontakte. Dies ermöglicht es, einen gemeinsamen Eingangskontakt je nach Zustand der Spule entweder mit dem einen oder dem anderen Ausgangskontakt zu verbinden. Mit drei solchen Kontakten können also drei unabhängige Schaltvorgänge mit einer einzigen Spulenansteuerung realisiert werden, was eine hohe Flexibilität bei der Schaltungsplanung bietet.
Welche maximalen Lasten kann das RPL R3N 24DC schalten?
Die maximalen Schaltlasten (Spannung und Strom) sind spezifische technische Daten, die vom Hersteller für jedes Relaismodell festgelegt werden. Für das RPL R3N 24DC sind diese Daten in der detaillierten technischen Dokumentation des Produkts zu finden und hängen von der jeweiligen Ausführung ab. Typischerweise sind diese Relais für die Schaltung von Lasten im Ampere-Bereich bei Spannungen bis zu mehreren hundert Volt ausgelegt, was sie für die meisten industriellen Anwendungen geeignet macht.
Ist das RPL R3N 24DC für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Die Eignung für explosionsgefährdete Bereiche hängt von speziellen Zertifizierungen und Schutzmaßnahmen des Relais ab. Standard-Industrie-Relais wie das RPL R3N 24DC sind in der Regel nicht standardmäßig für den Einsatz in ATEX-Zonen zertifiziert. Spezielle Ausführungen oder zusätzliche Schutzmaßnahmen wären für solche Anwendungen erforderlich.
Wie wird das RPL R3N 24DC am besten montiert?
Das RPL R3N 24DC ist für die einfache Montage in Schaltschränken konzipiert. Üblicherweise erfolgt die Befestigung auf einer 35 mm DIN-Tragschiene. Alternativ können viele Modelle auch direkt mittels Schrauben an Montageplatten befestigt werden. Die spezifischen Montageoptionen sind in der technischen Dokumentation aufgeführt.
Was bedeutet die Spulenspannung von 24 V DC?
Die Spulenspannung von 24 V DC gibt an, mit welcher Gleichspannung die Spule des Relais versorgt werden muss, um den Schaltvorgang auszulösen. 24 V DC ist eine sehr verbreitete und sichere Betriebsspannung in der Automatisierungs- und Elektrotechnik und wird häufig von speisenden Netzteilen in Schaltschränken geliefert.
Wie unterscheidet sich ein Wechsler-Relais von einem Schließer- oder Öffner-Relais?
Ein Schließer-Relais (NO – Normally Open) hat einen Kontakt, der im Ruhezustand offen ist und sich erst schließt, wenn das Relais aktiviert wird. Ein Öffner-Relais (NC – Normally Closed) hat einen Kontakt, der im Ruhezustand geschlossen ist und sich öffnet, wenn das Relais aktiviert wird. Ein Wechsler-Relais kombiniert diese Funktionen: Es hat einen gemeinsamen Anschluss und zwei Ausgangsanschlüsse – einer verhält sich wie ein Schließer und der andere wie ein Öffner.
Welche Lebensdauer kann man von diesem Relais erwarten?
Industrie-Relais wie das RPL R3N 24DC sind für eine hohe Zuverlässigkeit und Langlebigkeit ausgelegt. Die mechanische Lebensdauer (Anzahl der möglichen Schaltspiele ohne elektrische Belastung) liegt typischerweise im Bereich von mehreren Millionen. Die elektrische Lebensdauer (Anzahl der Schaltspiele unter Nennlast) variiert je nach Laststrom und -spannung, ist aber ebenfalls auf einen sehr hohen Wert ausgelegt, um einen wartungsarmen Betrieb zu gewährleisten.
