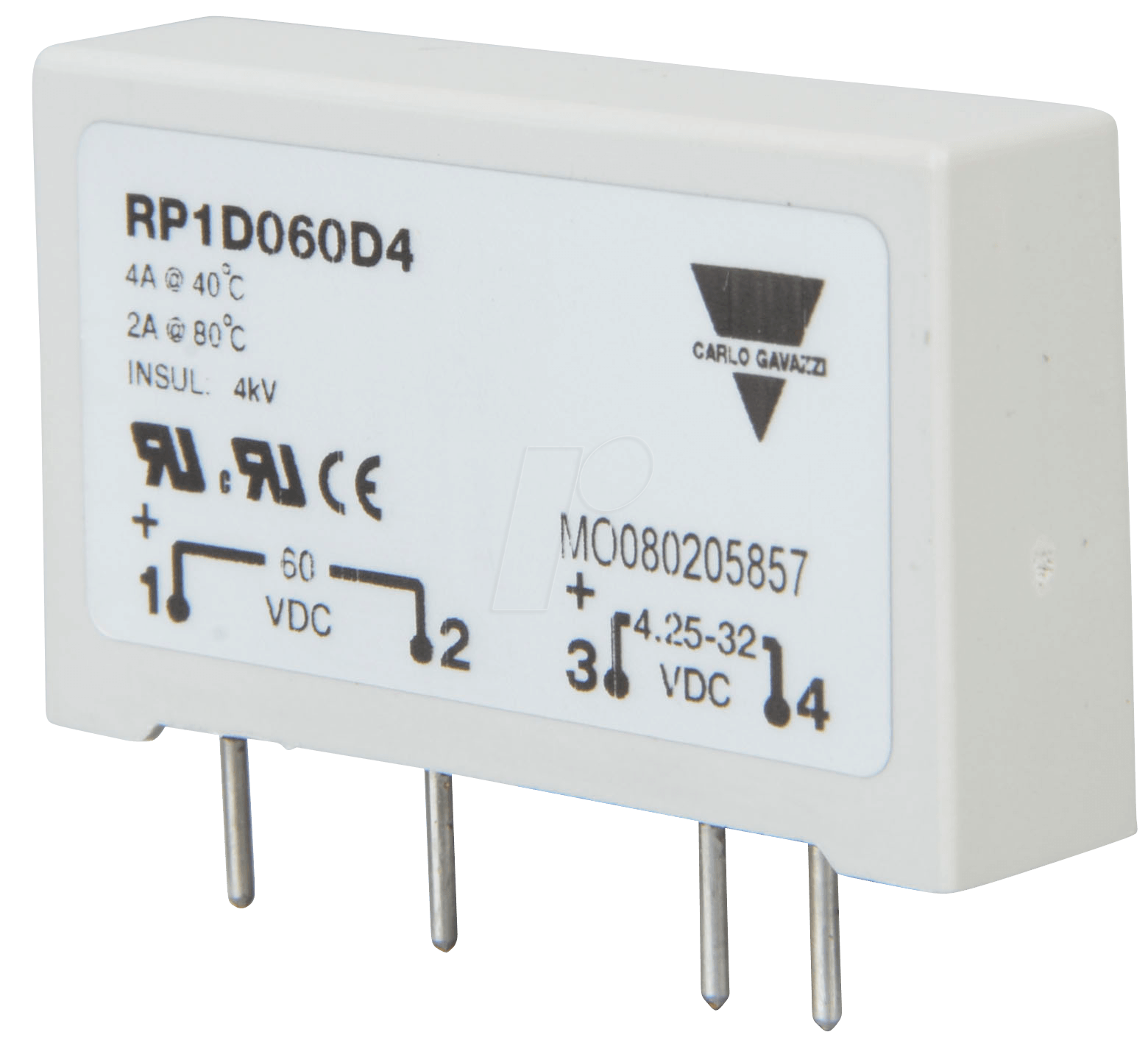

Präzise Schaltlösungen für anspruchsvolle Elektronikanwendungen: Das RP1D060D4 Halbleiterrelais
Sie suchen nach einer zuverlässigen und langlebigen Lösung für das Schalten von Gleichstromlasten in Ihren elektronischen Systemen? Das RP1D060D4 Halbleiterrelais, 1-polig im SIL-Gehäuse für bis zu 4A bei 60VDC, ist die ideale Komponente für Entwickler und Techniker, die höchste Schaltpräzision und Robustheit benötigen. Dieses spezialisierte Relais minimiert mechanischen Verschleiß, eliminiert Kontaktprellen und bietet eine überlegene Performance gegenüber herkömmlichen elektromechanischen Relais, insbesondere in Umgebungen mit häufigen Schaltzyklen oder anspruchsvollen Umgebungsbedingungen.
Vorteile des RP1D060D4 Halbleiterrelais im Überblick
Das RP1D060D4 zeichnet sich durch seine einzigartige Kombination aus kompakter Bauform, hoher Schaltleistung und technologischen Vorteilen aus, die es zu einer überlegenen Wahl für Ihre Applikationen machen:
- Verschleißfreie Schaltung: Durch den Verzicht auf bewegliche mechanische Teile bietet das Halbleiterrelais eine praktisch unbegrenzte Lebensdauer, was Wartungskosten reduziert und die Systemverfügbarkeit maximiert.
- Kein Kontaktprellen: Die rein elektronische Schaltfunktion verhindert unerwünschtes Prellen der Kontakte, was zu stabileren Signalen und einer erhöhten Zuverlässigkeit in empfindlichen Schaltungen führt.
- Schnelle Schaltzeiten: Halbleiterrelais schalten signifikant schneller als elektromechanische Pendants, was für zeitkritische Anwendungen von entscheidender Bedeutung ist.
- Hohe Schaltfrequenz: Ermöglicht eine wesentlich höhere Anzahl von Schaltspielen pro Zeiteinheit im Vergleich zu mechanischen Relais.
- Geringe Ansteuerspannung: Oftmals mit geringeren Spannungen und Strömen ansteuerbar, was die Kompatibilität mit Mikrocontrollern und anderen Logikschaltungen verbessert.
- EMV-Optimierung: Die schaltkontaktlose Funktionsweise minimiert elektromagnetische Störungen (EMI), was die Integration in komplexe elektronische Systeme erleichtert.
- Kompaktes SIL-Gehäuse: Das Single In-Line Package (SIL) ermöglicht eine platzsparende Montage auf Leiterplatten und ist für automatisierte Bestückungsprozesse optimiert.
Technische Spezifikationen und Konstruktionsmerkmale
Das RP1D060D4 Halbleiterrelais wurde entwickelt, um den Anforderungen moderner Elektronik gerecht zu werden. Seine Konstruktion und seine Leistungsdaten spiegeln den Fokus auf Zuverlässigkeit und Effizienz wider.
| Merkmal | Spezifikation |
|---|---|
| Relais-Typ | Halbleiterrelais (Solid State Relay – SSR) |
| Schaltfunktion | 1-polig, Schließer (NO – Normally Open) |
| Maximale Lastspannung (DC) | 60VDC |
| Maximale Dauerlaststromstärke | 4A |
| Gehäusetyp | SIL (Single In-Line Package) |
| Schaltprinzip | Elektronisch (typischerweise durch Optokoppler getrennt und MOSFETs oder Triacs/SCRs im Ausgang) |
| Leistungsaufnahme (Ansteuerung) | Gering, optimiert für direkte Ansteuerung durch Logikpegel |
| Betriebstemperaturbereich | Standard-Industriebereich, um zuverlässige Funktion unter variablen Bedingungen zu gewährleisten. Präzise Werte sind produktspezifischen Datenblättern zu entnehmen. |
| Isolation | Hohe galvanische Trennung zwischen Steuer- und Lastkreis zur Erhöhung der Systemintegrität und Sicherheit. |
| Materialien | Hochwertige, thermisch leitfähige Materialien im Gehäuse zur Wärmeableitung, langlebige Halbleiterkomponenten für höchste Schaltzyklenfestigkeit. |
Anwendungsbereiche: Wo das RP1D060D4 seine Stärken ausspielt
Die Einsatzmöglichkeiten für das RP1D060D4 Halbleiterrelais sind vielfältig und reichen von komplexen Industriesteuerungen bis hin zu anspruchsvollen Konsumerelektronikprodukten. Seine Fähigkeit, Gleichstromlasten präzise und zuverlässig zu schalten, macht es zur optimalen Wahl für:
- Automatisierungstechnik: Steuerung von Aktuatoren, Ventilen, Pumpen und anderen Gleichstromkomponenten in Produktionsanlagen und Robotik.
- Industrielle Stromversorgungen: Überwachung und Steuerung von Gleichstromkreisen in Netzteilen und Energieverteilungssystemen.
- Telekommunikation: Schaltanwendungen in Basisstationen und Netzwerkinfrastruktur, wo Zuverlässigkeit und geringe Störanfälligkeit essenziell sind.
- Medizintechnik: Schaltfunktionen in medizinischen Geräten, bei denen höchste Präzision und Vermeidung von mechanischen Kontakten kritisch sind.
- Fahrzeugtechnik: Integration in Bordnetzsysteme zur Steuerung von Beleuchtung, Motorkomponenten und anderen Gleichstromverbrauchern.
- Test- und Messgeräte: Zuverlässiges Schalten von Signalen und Lasten in Prüfständen und Messinstrumenten.
- Beleuchtungssysteme: Ansteuerung von LED-Treibern oder anderen Gleichstrom-basierten Beleuchtungslösungen.
Die hohe Strombelastbarkeit von 4A bei 60VDC ermöglicht den Einsatz in einer breiten Palette von Anwendungen, während das SIL-Gehäuse eine einfache Integration in bestehende Leiterplattendesigns erlaubt. Die elektronische Natur des Schaltens reduziert die Anfälligkeit für Umwelteinflüsse wie Vibrationen und Staub, was die Langlebigkeit des Gesamtsystems erhöht.
Maximale Schaltzyklenfestigkeit und Langzeitstabilität
Ein entscheidender Vorteil des RP1D060D4 gegenüber konventionellen elektromechanischen Relais liegt in seiner schier unendlichen Schaltzyklenfestigkeit. Während mechanische Kontakte durch Abbrand und Verschleiß mit der Zeit degradieren, behält das Halbleiterrelais seine Leistungsfähigkeit über Millionen von Schaltvorgängen bei. Dies resultiert in einer signifikant höheren Lebensdauer des Gesamtsystems und reduziert den Bedarf an Austausch und Wartung. Die Präzision, mit der das Relais schaltet, wird durch die gesteuerten Halbleiterbauelemente gewährleistet, wodurch ein konstantes Schaltverhalten über die gesamte Lebensdauer sichergestellt wird.
Optimale thermische Handhabung für anhaltende Leistung
Auch bei hoher Strombelastung muss die Wärmeabfuhr gewährleistet sein, um die Langlebigkeit und Leistungsfähigkeit des RP1D060D4 zu sichern. Das SIL-Gehäuse ist in der Regel so konzipiert, dass es eine effiziente Wärmeableitung ermöglicht, entweder direkt an die Umgebungsluft oder durch Anbindung an eine größere Wärmeableitungsfläche auf der Leiterplatte. Die Wahl der internen Halbleiterkomponenten wird ebenfalls unter Berücksichtigung ihrer thermischen Eigenschaften getroffen, um Überhitzung auch unter Dauerlast zu vermeiden. Eine ordnungsgemäße Dimensionierung der Leiterbahnen und gegebenenfalls die Verwendung von Kühlkörpern sind entscheidend für den optimalen Betrieb und die Maximierung der Lebensdauer.
Ansteuerung und Integration in Ihre Systeme
Das RP1D060D4 ist für eine einfache Ansteuerung ausgelegt und lässt sich nahtlos in bestehende Steuerungslogiken integrieren. Typischerweise erfolgt die Ansteuerung über eine geringe Gleichspannung, die von Mikrocontrollern, Logikgattern oder anderen digitalen Steuereinheiten bereitgestellt werden kann. Die galvanische Trennung zwischen Steuer- und Lastkreis, oft realisiert durch einen integrierten Optokoppler, schützt die empfindliche Steuerelektronik vor Spannungsspitzen und Störungen im Lastkreis. Diese Isolation ist ein Schlüsselmerkmal für die Robustheit und Zuverlässigkeit in industriellen und sicherheitskritischen Anwendungen.
FAQ – Häufig gestellte Fragen zu RP1D060D4 – Halbleiterelais, 1-polig SIL-Gehäuse 4A 60VDC
Was ist der Hauptunterschied zwischen einem Halbleiterrelais und einem elektromechanischen Relais?
Der Hauptunterschied liegt in der Schaltfunktion. Ein elektromechanisches Relais verwendet eine Spule, um mechanische Kontakte zu bewegen und den Stromkreis zu schließen oder zu öffnen. Ein Halbleiterrelais hingegen verwendet elektronische Bauteile wie Transistoren oder Thyristoren, um den Stromkreis schaltlos zu steuern. Dies führt zu verschleißfreier Schaltung, schnelleren Schaltzeiten und keinem Kontaktprellen beim Halbleiterrelais.
Welche Vorteile bietet das SIL-Gehäuse für das RP1D060D4?
Das Single In-Line Package (SIL) ist ein platzsparendes Gehäuseformat, das für die Montage auf Leiterplatten konzipiert ist. Es ermöglicht eine hohe Packungsdichte, erleichtert die automatisierte Bestückung und optimiert die thermische Anbindung an die Leiterplatte, was für die Wärmeableitung bei höheren Lastströmen vorteilhaft ist.
Ist das RP1D060D4 für die Ansteuerung mit Mikrocontrollern geeignet?
Ja, das RP1D060D4 ist in der Regel für die Ansteuerung mit niedrigen Gleichspannungen ausgelegt, die typischerweise von Mikrocontrollern bereitgestellt werden. Die geringe Ansteuerspannung und die galvanische Trennung machen es zu einer idealen Wahl für die Schnittstelle zwischen Mikrocontrollern und Lastkreisen.
Wie beeinflusst die Nennspannung von 60VDC die Anwendungsmöglichkeiten?
Die Nennspannung von 60VDC bestimmt die maximale Gleichspannung, die das Relais sicher schalten kann. Dies macht es geeignet für viele Niederspannungs- und Mittelspannungsanwendungen in Bereichen wie Industriesteuerungen, Telekommunikation und Automobiltechnik, wo typischerweise Gleichspannungen in diesem Bereich verwendet werden.
Welche Art von Lasten kann das RP1D060D4 sicher schalten?
Das RP1D060D4 ist primär für das Schalten von Gleichstromlasten konzipiert. Mit einer Stromstärke von bis zu 4A kann es diverse Verbraucher wie Motoren, Ventile, Relaisspulen, LED-Treiber oder andere elektronische Lasten im DC-Bereich schalten, solange die Lastspannung von 60VDC nicht überschritten wird.
Was bedeutet „1-polig“ im Zusammenhang mit diesem Halbleiterrelais?
„1-polig“ bedeutet, dass das Relais einen einzigen Schaltkreis kontrolliert. Es handelt sich um einen Schließer (Normally Open – NO), was bedeutet, dass der Stromkreis im Ruhezustand offen ist und erst durch die Ansteuerung des Relais geschlossen wird. Es werden also ein Eingangskontakt und ein Ausgangskontakt im Lastkreis verwendet.
Muss ich bei der thermischen Behandlung des RP1D060D4 etwas Besonderes beachten?
Ja, bei dauerhafter Belastung nahe der maximalen Stromstärke von 4A wird Wärme im Halbleiterrelais erzeugt. Es ist wichtig sicherzustellen, dass diese Wärme effektiv abgeleitet wird, um die Lebensdauer und Zuverlässigkeit des Bauteils zu gewährleisten. Dies kann durch ausreichende Leiterbahnbreiten auf der Leiterplatte, die Platzierung in gut belüfteten Bereichen oder gegebenenfalls durch die Verwendung von Kühlkörpern erreicht werden.
